MAX14606

带有反偏保护的过压保护器

更多 showmore-icon

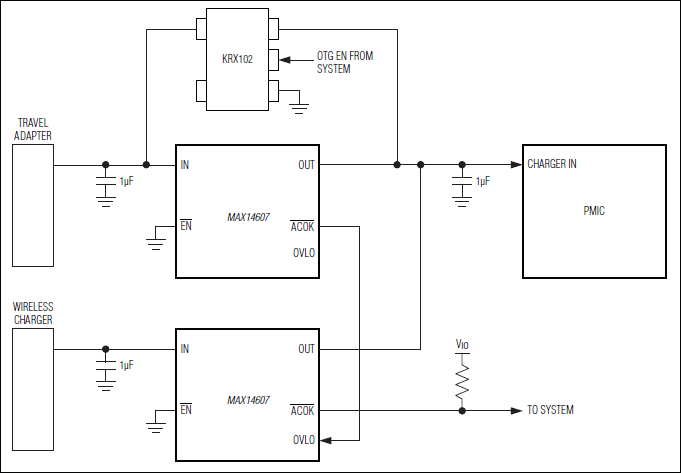

设计独特的过压保护器，为两路电源提供反偏保护

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

6月 24, 2012 ellipse 中文

MAX14606-MAX14607_cn: 带有反偏保护的过压保护器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 1.00M
Documentation 查看所有文档
产品模型 2
特性
  • 保护大功率手持设备
    • +2.3V至+36V宽范围输入电压保护
    • 可承受3A连续电流
    • 集成54mΩ (典型值) nMOSFET开关
  • 灵活的过压保护设计
    • 易于并联
    • /ACOK指示输入是否处于正常工作范围
    • 提供精确的OVLO门限
      • 5.87V ±3% (MAX14606)
      • 6.8V ±3% (MAX14607)
  • 附加保护功能提高系统可靠性
    • 反向偏置保护
    • 软启动降低浪涌电流
    • 内置15ms启动去抖
    • 热关断保护
  • 节省空间
    • 9焊球、1.3mm x 1.3mm、WLP封装
更多细节
show more Icon

MAX14606/MAX14607过压保护器具有导通电阻(RON)为54mΩ (典型值)的内部FET，为低压系统提供高达+36V的故障保护。当输入电压超出过压门限时，内部FET关断，以避免损坏受保护元件。

器件可自动选择精确的内部过压故障触发门限，内部OVLO典型值为5.87V (MAX14606)或6.8V (MAX14607)。

MAX14606/MAX14607具有反偏保护功能。与其它过压保护器不同，当MAX14606/MAX14607关断时，作用在OUT的电压不会反馈到IN端。这些器件还具有热关断保护，防止过流。

MAX14606/MAX14607工作在-40°C至+85°C扩展级温度范围，采用9焊球WLP封装。

应用

  • 便携式媒体播放器
  • 智能电话
  • 平板电脑
