概览
优势和特点
- 坚固型浮置拓扑结构
- 宽工作电压范围：9V 至 > 500V
- 可调的输出箝位电压
- 控制 N 沟道 MOSFET
- 可调保护定时器
- 内部 9 秒冷却定时器
- 停机 IQ：< 14μA
- 采用 8 引脚 TSOT 封装和 8 引脚 3mm x 2mm DFN 封装
产品详情
LTC®4366 浪涌抑制器可保护负载免遭高压瞬变的损坏。通过控制一个外部 N 沟道 MOSFET 的栅极，LTC4366 可在过压瞬变过程中调节输出。在 MOSFET 两端承载过压的情况下，负载可以保持运作状态。在返回线路中布设一个电阻器可隔离 LTC4366，并允许其随电源向上浮动；因此，输出电压的上限仅取决于高值电阻器的可用性和 MOSFET 的额定规格。
一个可调的过压定时器能在浪涌期间避免损坏 MOSFET，而一个附加的 9 秒定时器则为 MOSFET 提供了冷却周期。停机引脚负责在停机期间将静态电流减小至 14μA 以下。在一个故障发生之后，LTC4366-1 将锁断，而 LTC4366-2 则将执行自动重试操作。
Applications
- 工业、汽车和航空电子浪涌保护
- 高电压 DC 分配
- 28V 汽车系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

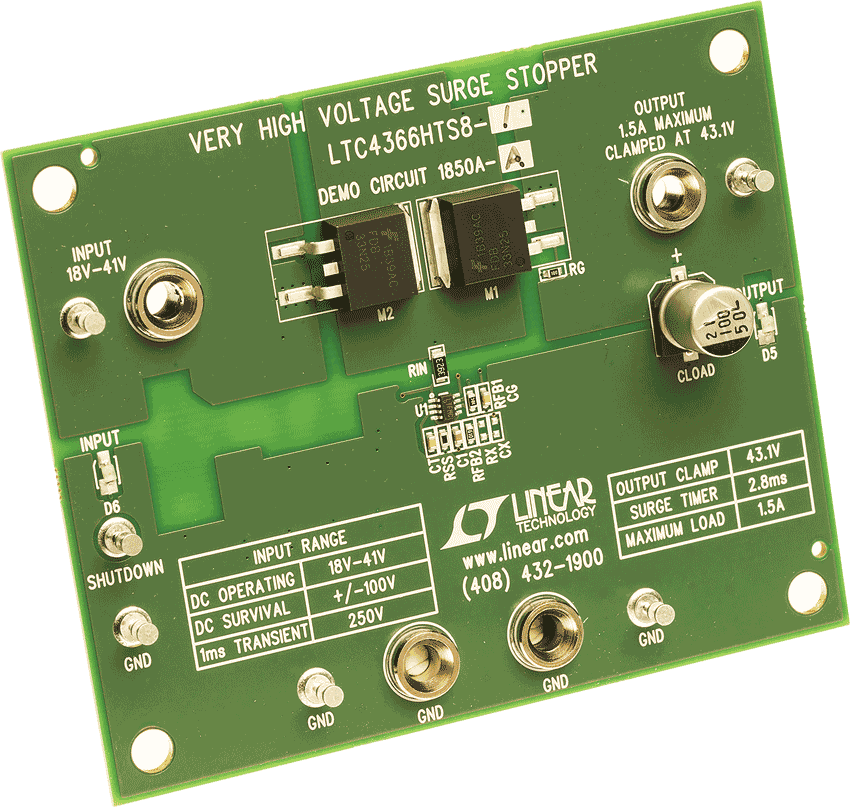

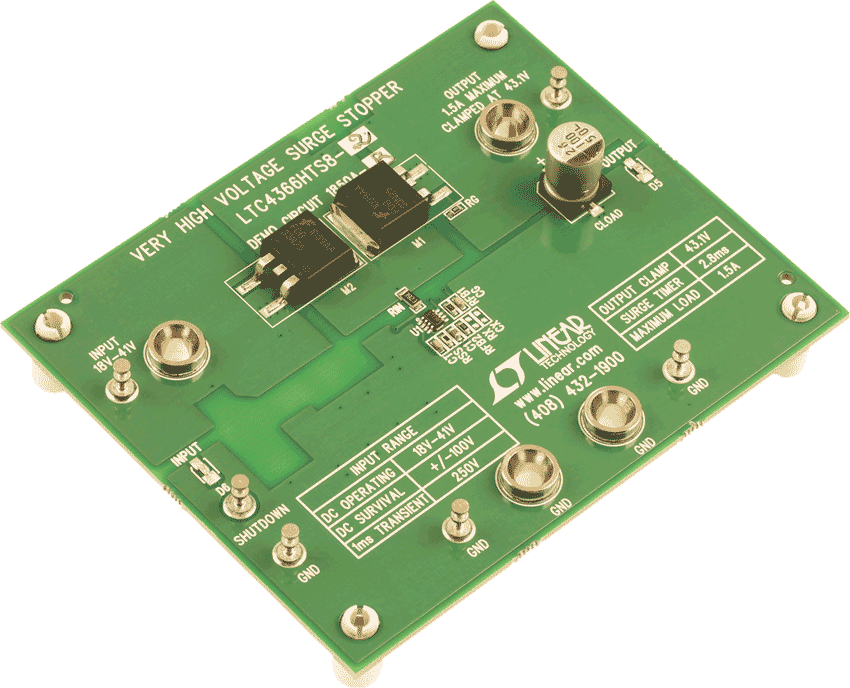

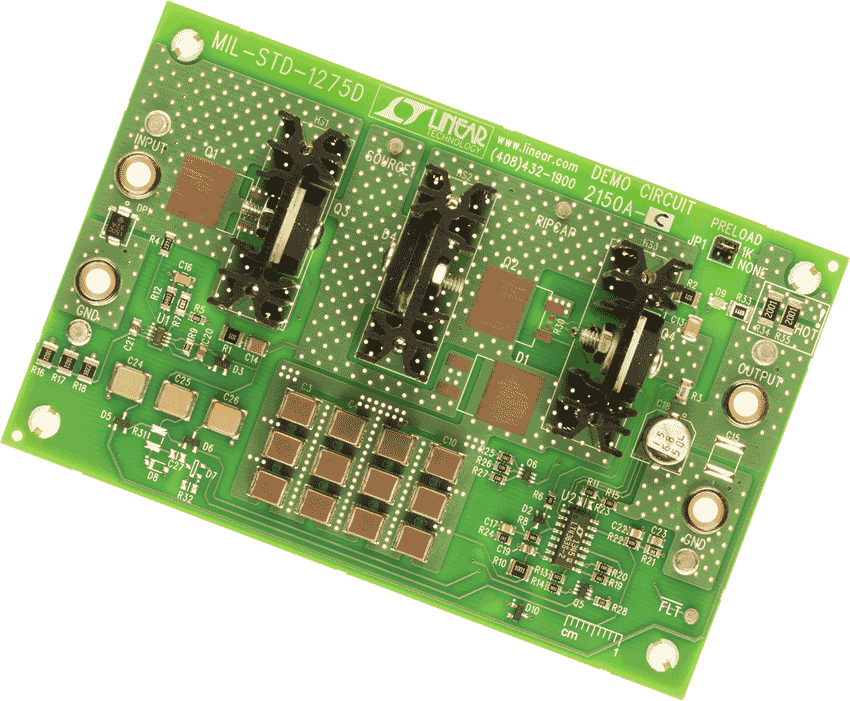

评估套件 (3)
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
参考资料
解决方案通报和手册 (1)
Product Selector Card (1)
视频 (1)
浮动浪涌抑制器可提供无限制的过压保护
