概览
优势和特点
- ±4000 V人体模型(HBM) ESD
- 保护高共模电压范围：
工作范围：-2 V 至 +65 V
耐压范围：-5 V 至 +68 V - 缓冲输出电压
- 5 mA输出驱动能力
- 宽工作温度范围：
−40至+125 - 比率半量程输出失调
- 出色的交流与直流性能
失调漂移：1μV/°C （典型值）
增益漂移：10 ppm/°C（典型值）
共模抑制比：120 dB（典型值，DC）
100kHz共模抑制比：80dB（典型值） - 采用8引脚SOIC封装
产品详情
AD8210是一款单电源差动放大器，非常适合在存在大共模电压的情况下放大小差分电压。输入共模电压范围为-2 V至+65 V。典型电源电压为5 V。AD8210采用SOIC封装，工作温度范围是−40°C至+125°C。
相对于温度的出色交流和直流性能使测量环路误差保持较小。失调漂移和增益漂移的保证最大值分别为8 μV/°C和20 ppm/。
利用5 V电源和VREF1和VREF2引脚时，输出失调可在0.05 V至4.9 V范围内调整。当VREF1引脚与V+引脚相连、VREF2引脚与GND引脚相连时，输出设置为半量程。将VREF1和VREF2与GND相连可提供从地电压附近开始的单极性输出。将VREF1和VREF2与V+相连可提供从V+附近开始的单极性输出。通过向VREF1和VREF2施加外部电压，可获得其他失调。
应用
- 电流检测
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AN-1579: High Voltage, High Precision Current Sensing with Output Level Shifting Using the AD8210 Current Sense Amplifier and the AD8274 Difference Amplifier (Rev. A)10/3/2018PDF211 K
-
AN-1318：用于电流检测放大器的差分电压保护电路 (Rev. 0)3/1/2015PDF260 K
-
AN-1308: 电流检测放大器共模阶跃响应 (Rev. 0)6/25/2014PDF545 K
-
AN-669: 有效地使用AD628精密增益模块 (Rev. 0)12/15/2006PDF283 kB
-
AN-815: 使用3.3 V外部基准电压的AD8210双向操作 (Rev. 0)7/21/2006PDF137 kB
-
ADI汽车传感器和传感器接口解决方案12/29/2016
-
电流检测放大器的差分过压保护电路4/1/2016
-
宽动态范围的高端电流 检测：三种解决方案12/1/2010 模拟对话
-
High-performance Adder Uses Instrumentation Amplifiers9/3/2009
-
High-Side Current Sensing: Difference Amplifier vs. Current-Sense Amplifier1/1/2008 模拟对话
-

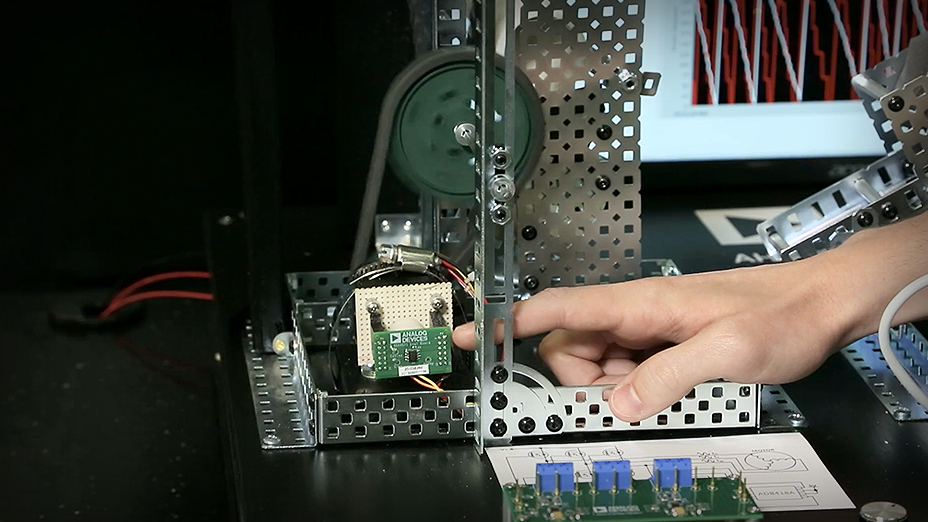

电机控制应用中的AMR位置和电流检测10/15/2018 -
电机控制应用中的TMR位置和电流检测10/15/2018 -
电机控制应用中的TMR位置和电流检测10/15/2018
工具及仿真模型
SPICE模型
CIR
AD8210 SPICE Macro Model
2.51 K

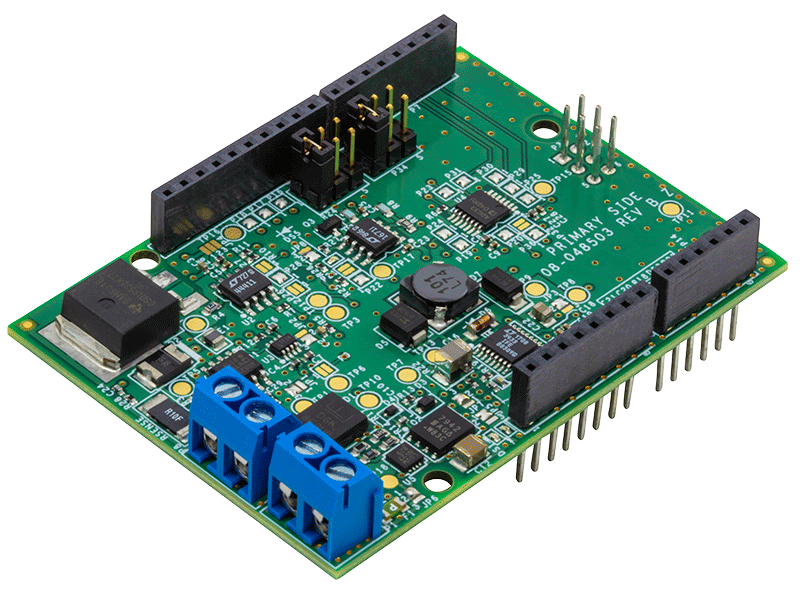

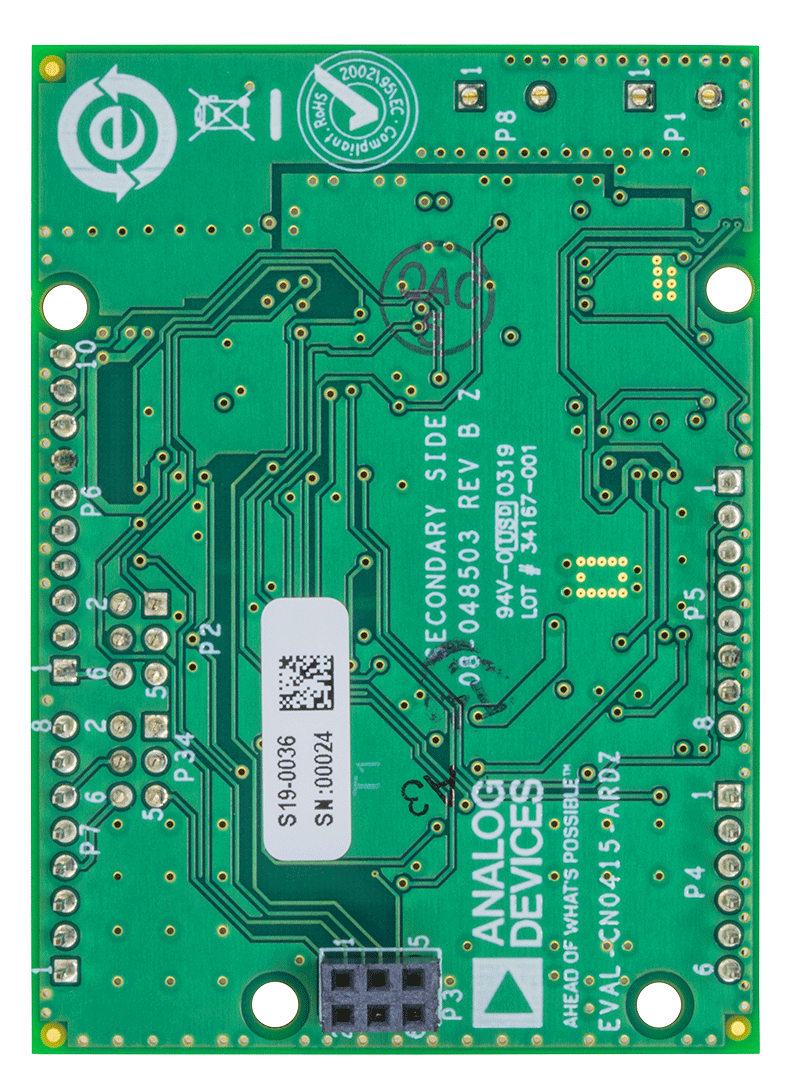

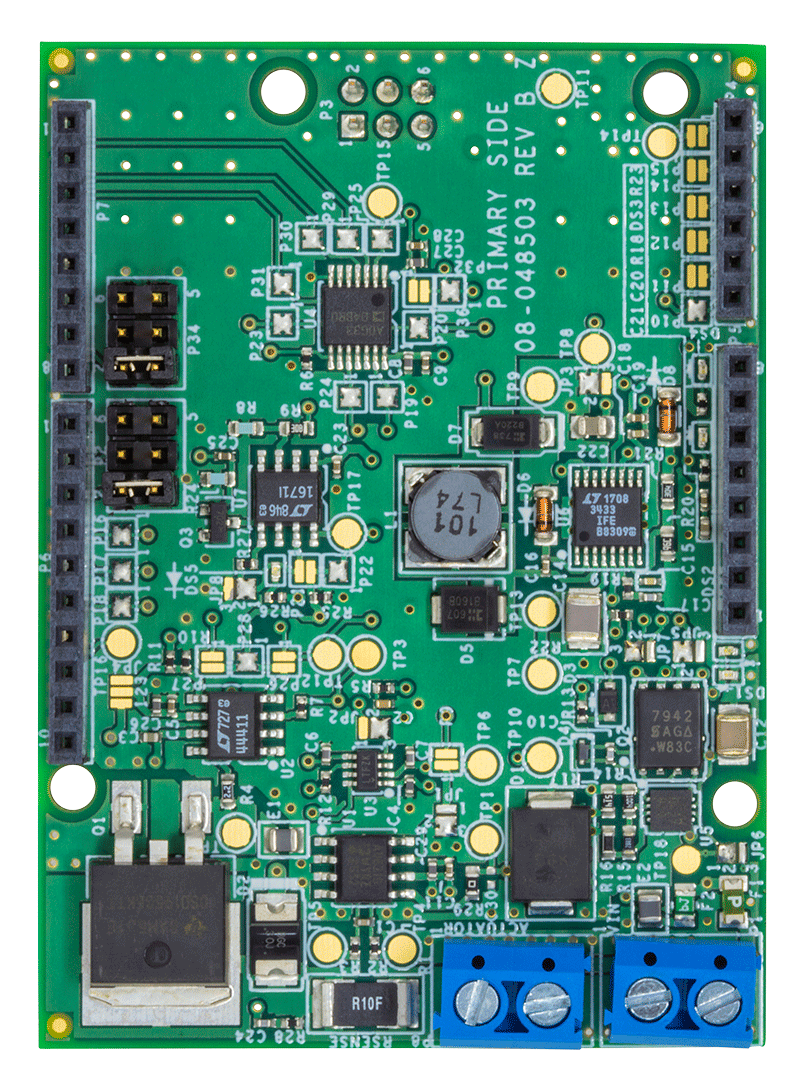

参考电路 (1)
