概览

优势和特点

  • 6A峰值输出电流
  • 宽 VIN 电源范围:5V 至 25V
  • 可调栅极驱动电压:5V至 8V
  • 逻辑输入可被驱动至低于地电位
  • 30ns 传播延迟
  • 独立于电源的 CMOS / TTL 输入门限
  • 欠压闭锁
  • 低停机电流:<12μA
  • 过热保护
  • 用于 MOSFET 的电流检测信号的可调消隐时间 (LTC4441)
  • 采用 SO-8 封装和 10 引脚 MSOP (裸露衬垫) 封装

产品详情

LTC®4441 / LTC4441-1 是 N 沟道 MOSFET 栅极驱动器,能够提供高达 6A 的峰值输出电流。该芯片专为在高达 25V 的电源电压条件下运作而设计,并具有一个用于栅极驱动的可调线性稳压器。栅极驱动电压可设置在 5V 至 8V 之间。

LTC4441 / LTC4441-1 具有一个逻辑门限驱动器输入。可将该输入驱动至低于地电位或高于驱动器电源电压。该器件提供了一个双功能控制输入,用于停用驱动器或强制芯片进入电源电流 <12μA的停机模式。欠压闭锁和过热保护电路将在启动时停用驱动器输出。LTC4441 还具有一个漏极开路输出,该输出负责提供可调的前沿脉冲消隐,以防止在检测功率 MOSFET 的源极电流时产生振铃。

LTC4441 采用耐热性能增强型 10 引脚 MSOP 封装。LTC4441-1 是不具备脉冲消隐功能的 SO-8 封装版本。


应用

  • 电源
  • 电动机/ 继电器控制
  • 线路驱动器
  • 充电泵

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC4441
LTC4441-1

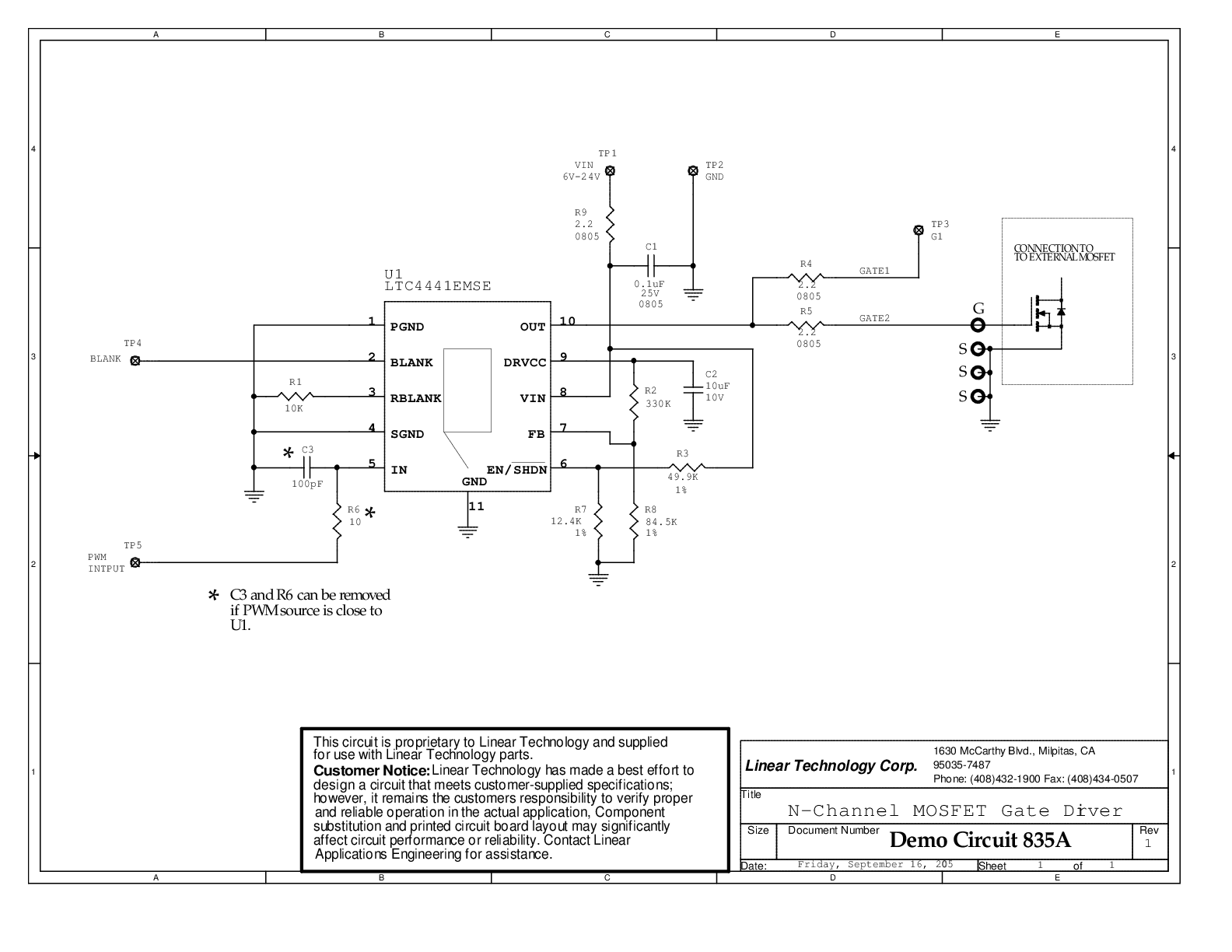

参考电路 (1)
