LTC4368

具双向电路断路器的 100V UV/OV 和反向保护控制器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 宽工作电压范围:2.5V至60V
  • 过压保护可达100V
  • 反向电源电压保护可达-40V
  • 双向电子断路器:
    • +50mV正向检测阈值
    • –50mV反向(LTC4368-1)
    • -3mV反向(LTC4368-2)

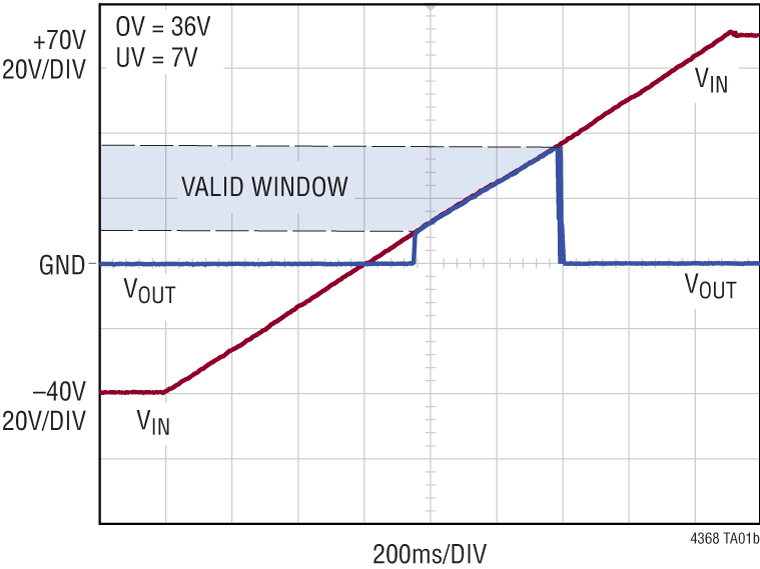

  • 可调±1.5%欠压和过压阈值
  • 低工作电流:80µA
  • 低关断电流:5µA
  • 控制背靠背N沟道MOSFET
  • 阻止50Hz和60Hz交流电源
  • 可热插拔电源输入
  • 引脚可选过流自动重试定时器或锁定

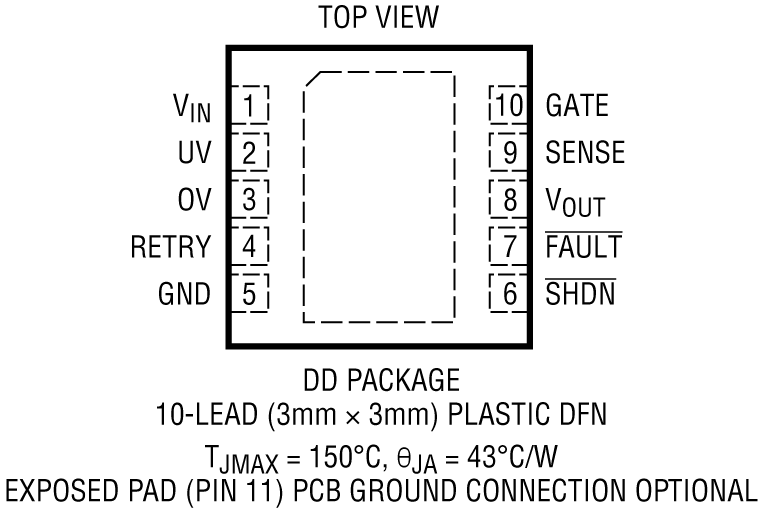

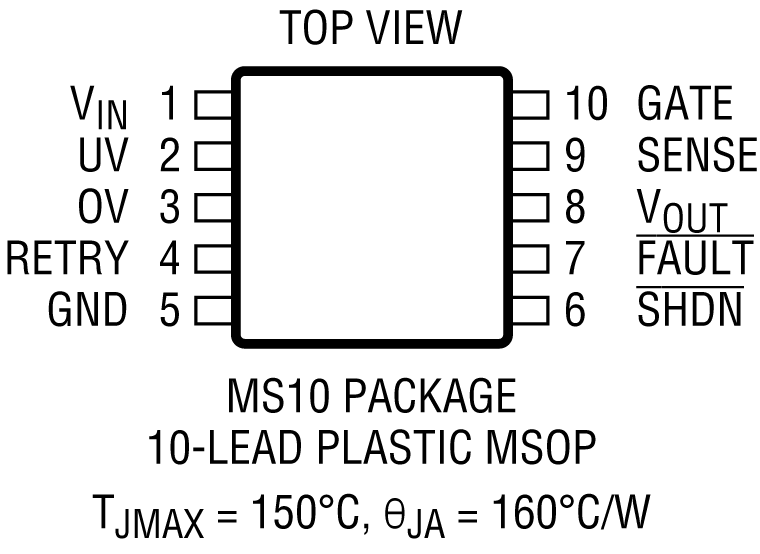

  • 10引脚MSOP和3mm × 3mm DFN封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LTC®4368 可保护应用免遭有可能过高、过低、或甚至为负值的电源电压以及正向和反向过流故障的损坏。LTC4368 通过控制一对外部 N 沟道 MOSFET 的栅极电压以确保负载仅在没有电压或电流故障时连接至输入电源。

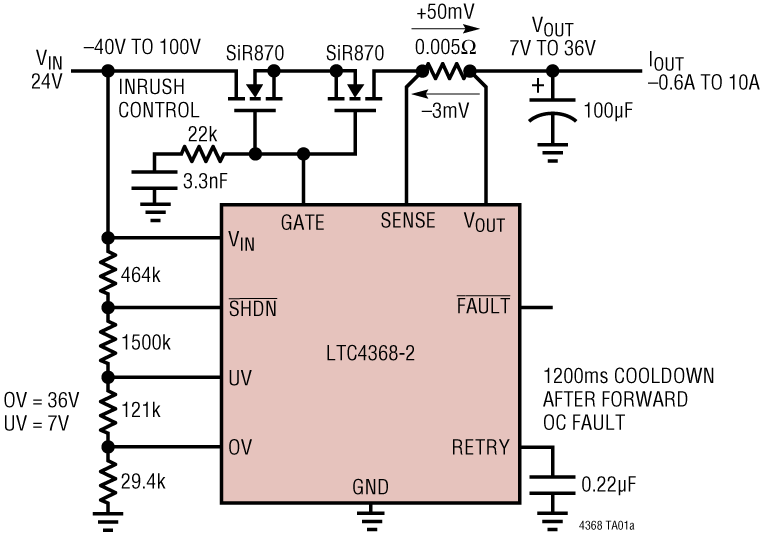

两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个电流检测电阻器负责设定正向和反向电路断路器电流门限。在一个正向电流故障之后,LTC4368 将锁断电源,或在一个用户可调延迟之后执行重试操作。在一个反向故障之后,LTC4368 将等待输出降至低于输入达 100mV 以重新把电源连接至负载。

LTC4368 具有一个 32ms 接通延迟,该延迟对通电电源输入连接进行防反跳处理并隔离 50Hz 和60Hz AC 电源。另外,UV/OV 故障也在外部 MOSFET 重新接通之前触发 32ms 恢复延迟。



应用

  • 反向电池保护
  • 便携式仪表
  • 汽车和工业浪涌保护
  • 能量存储系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4368CDD-1#PBF
  • HTML
  • HTML
LTC4368CDD-1#TRPBF
  • HTML
  • HTML
LTC4368CDD-2#PBF
  • HTML
  • HTML
LTC4368CDD-2#TRPBF
  • HTML
  • HTML
LTC4368CMS-1#PBF
  • HTML
  • HTML
LTC4368CMS-1#TRPBF
  • HTML
  • HTML
LTC4368CMS-2#PBF
  • HTML
  • HTML
LTC4368CMS-2#TRPBF
  • HTML
  • HTML
LTC4368HDD-1#PBF
  • HTML
  • HTML
LTC4368HDD-1#TRPBF
  • HTML
  • HTML
LTC4368HDD-1#WPBF
  • HTML
  • HTML
LTC4368HDD-1#WTRPBF
  • HTML
  • HTML
LTC4368HDD-2#PBF
  • HTML
  • HTML
LTC4368HDD-2#TRPBF
  • HTML
  • HTML
LTC4368HDD-2#WPBF
  • HTML
  • HTML
LTC4368HDD-2#WTRPBF
  • HTML
  • HTML
LTC4368HMS-1#PBF
  • HTML
  • HTML
LTC4368HMS-1#TRPBF
  • HTML
  • HTML
LTC4368HMS-1#WPBF
  • HTML
  • HTML
LTC4368HMS-1#WTRPBF
  • HTML
  • HTML
LTC4368HMS-2#PBF
  • HTML
  • HTML
LTC4368HMS-2#TRPBF
  • HTML
  • HTML
LTC4368HMS-2#WPBF
  • HTML
  • HTML
LTC4368HMS-2#WTRPBF
  • HTML
  • HTML
LTC4368IDD-1#PBF
  • HTML
  • HTML
LTC4368IDD-1#TRPBF
  • HTML
  • HTML
LTC4368IDD-1#WPBF
  • HTML
  • HTML
LTC4368IDD-1#WTRPBF
  • HTML
  • HTML
LTC4368IDD-2#PBF
  • HTML
  • HTML
LTC4368IDD-2#TRPBF
  • HTML
  • HTML
LTC4368IDD-2#WPBF
  • HTML
  • HTML
LTC4368IDD-2#WTRPBF
  • HTML
  • HTML
LTC4368IMS-1#PBF
  • HTML
  • HTML
LTC4368IMS-1#TRPBF
  • HTML
  • HTML
LTC4368IMS-1#WPBF
  • HTML
  • HTML
LTC4368IMS-1#WTRPBF
  • HTML
  • HTML
LTC4368IMS-2#PBF
  • HTML
  • HTML
LTC4368IMS-2#TRPBF
  • HTML
  • HTML
LTC4368IMS-2#WPBF
  • HTML
  • HTML
LTC4368IMS-2#WTRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC4368CMS-1#PBF

量产

LTC4368CMS-1#TRPBF

量产

LTC4368CMS-2#PBF

量产

LTC4368CMS-2#TRPBF

量产

LTC4368HMS-1#PBF

量产

LTC4368HMS-1#TRPBF

量产

LTC4368IMS-1#PBF

量产

LTC4368IMS-1#TRPBF

量产

LTC4368IMS-2#PBF

量产

LTC4368IMS-2#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4368CMS-1#PBF

量产

LTC4368CMS-1#TRPBF

量产

LTC4368CMS-2#PBF

量产

LTC4368CMS-2#TRPBF

量产

LTC4368HMS-1#PBF

量产

LTC4368HMS-1#TRPBF

量产

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#PBF

量产

LTC4368HMS-2#TRPBF

量产

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#PBF

量产

LTC4368IMS-1#TRPBF

量产

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#PBF

量产

LTC4368IMS-2#TRPBF

量产

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LTC4368CMS-1#PBF

量产

LTC4368CMS-1#TRPBF

量产

LTC4368CMS-2#PBF

量产

LTC4368CMS-2#TRPBF

量产

LTC4368HMS-1#PBF

量产

LTC4368HMS-1#TRPBF

量产

LTC4368IMS-1#PBF

量产

LTC4368IMS-1#TRPBF

量产

LTC4368IMS-2#PBF

量产

LTC4368IMS-2#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4368CMS-1#PBF

量产

LTC4368CMS-1#TRPBF

量产

LTC4368CMS-2#PBF

量产

LTC4368CMS-2#TRPBF

量产

LTC4368HMS-1#PBF

量产

LTC4368HMS-1#TRPBF

量产

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#PBF

量产

LTC4368HMS-2#TRPBF

量产

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#PBF

量产

LTC4368IMS-1#TRPBF

量产

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#PBF

量产

LTC4368IMS-2#TRPBF

量产

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LTC4368HMS-1#WPBF

LTC4368HMS-1#WTRPBF

LTC4368HMS-2#WPBF

LTC4368HMS-2#WTRPBF

LTC4368IMS-1#WPBF

LTC4368IMS-1#WTRPBF

LTC4368IMS-2#WPBF

LTC4368IMS-2#WTRPBF

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC2418A-A

LTC4368-1 Demo Board | UV, OV, OC and Reverse Supply Protection with -50mV Reverse ECB

zoom

DC2418A-A

LTC4368-1 Demo Board | UV, OV, OC and Reverse Supply Protection with -50mV Reverse ECB

LTC4368-1 Demo Board | UV, OV, OC and Reverse Supply Protection with -50mV Reverse ECB

产品详情

演示电路2418A旨在演示集成双向断路器的LTC4368 100V欠压(UV)、过压(OV)和反向保护控制器的性能。

LTC4368保护电路不受两个方向的过流和输入电压的影响,输入电压可能太高、太低或是负数。LTC4368控制两个背靠背连接外部MOSFET的栅极电压,以确保仅当无电压或电流故障时才将负载连接至输入电源。OVUV保护等级通过OVUV引脚上的阻性分压器进行调整。通过置位SHDN引脚上的低信号使能MOSFET,并将控制器置于低电流关断状态。当控制器处于关断模式或输入电压不在UVOV窗口范围内,或负载电流超过保护等级或输入电压低于欠压闭锁(1.8V2.4V)时,FAULT引脚置位。

发生正向过流故障后,LTC4368将锁定电源或在用户可调延迟后重试。反向过流故障等待输出降至输入100mV以下以便重新连接负载电源。

LTC4368可承受-40V100V之间的直流电压,工作电压范围为2.5V60V

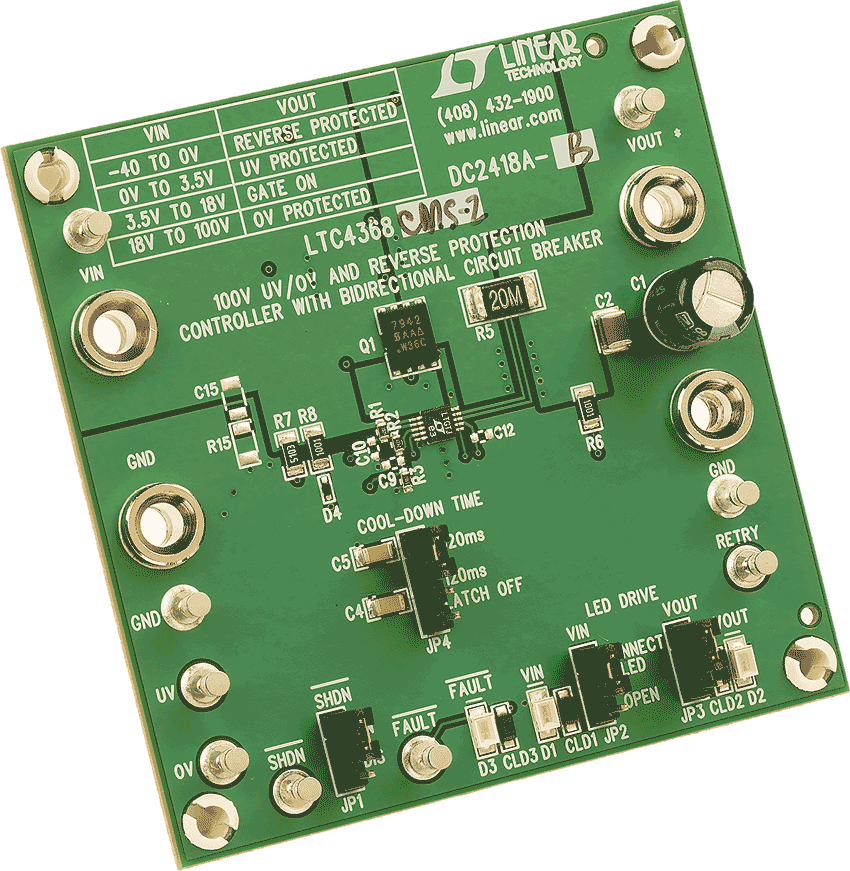

DC2418A包括LTC4368控制器、两个背靠背连接功率MOSFET、电流检测电阻、三个跳线和三个LED以指示输入和输出电压以及FAULT引脚信号

reference details image

DC2418A-B

LTC4368-2 Demo Board | UV, OV, OC and Reverse Supply Protection with -3mV Reverse ECB

zoom

DC2418A-B

LTC4368-2 Demo Board | UV, OV, OC and Reverse Supply Protection with -3mV Reverse ECB

LTC4368-2 Demo Board | UV, OV, OC and Reverse Supply Protection with -3mV Reverse ECB

产品详情

演示电路2418A旨在演示集成双向断路器的LTC4368 100V欠压(UV)、过压(OV)和反向保护控制器的性能。


LTC4368保护电路不受两个方向的过流和输入电压的影响,输入电压可能太高、太低或是负数。LTC4368控制两个背靠背连接外部MOSFET的栅极电压,以确保仅当无电压或电流故障时才将负载连接至输入电源。OV和UV保护等级通过OV和UV引脚上的阻性分压器进行调整。通过置位SHDN引脚上的低信号使能MOSFET,并将控制器置于低电流关断状态。当控制器处于关断模式或输入电压不在UV或OV窗口范围内,或负载电流超过保护等级或输入电压低于欠压闭锁(1.8V至2.4V)时,FAULT引脚置位。

reference details image

ADALM-SR1

开关稳压器主动学习模块

zoom

ADALM-SR1

开关稳压器主动学习模块

开关稳压器主动学习模块

特性和优点

  • 降压和升压电源转换器上主动学习实验室的配套模块
  • 说明与降压和升压转换器有关的重要概念:
    • 连续与不连续传导模式
    • 开环运行
    • 电压模式控制
    • 电流模式控制
  • 可独立调整的参数:频率、占空比、电压/电流模式
  • 板载电流检测放大器和可调负载,使设备要求最小化。

产品详情

ADALM-SR1(ADI公司主动学习模块、开关稳压器)板是用于多个开关稳压器(包括降压和升压稳压器)练习的配套模块:

  • 升压和降压转换器元件以及开环工作
  • 降压型转换器:闭环运行
  • 升压型转换器:闭环运行

这些练习需要使用更复杂的电路,超出了试验板的电路构建能力,为此设计出ADALM-SR1,将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备:

  • 5V USB 墙壁适配器
  • 用于输入电源(0-12V、2A)的基本可调电源
  • 万用表
  • ADALM2000或基本示波器(双通道,带触发功能,>10MHz带宽)
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
