概览

优势和特点

  • 降压和升压电源转换器上主动学习实验室的配套模块
  • 说明与降压和升压转换器有关的重要概念：
    • 连续与不连续传导模式
    • 开环运行
    • 电压模式控制
    • 电流模式控制
  • 可独立调整的参数：频率、占空比、电压/电流模式
  • 板载电流检测放大器和可调负载，使设备要求最小化。

产品详情

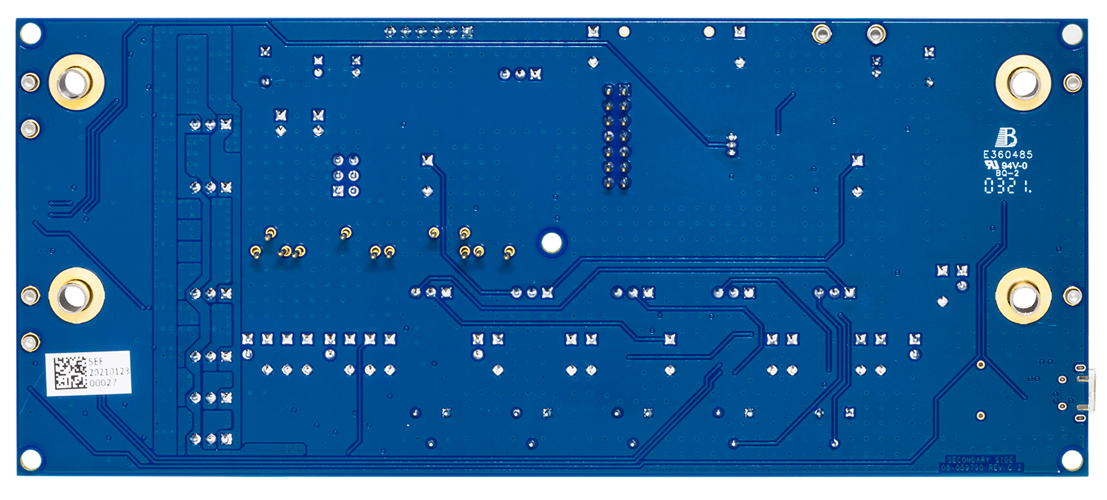

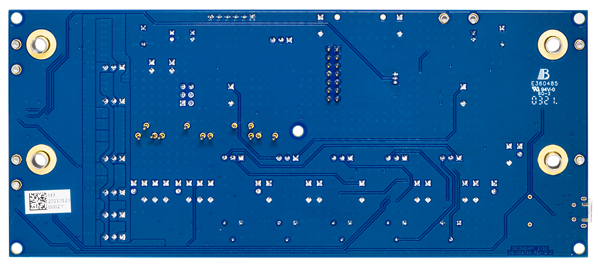

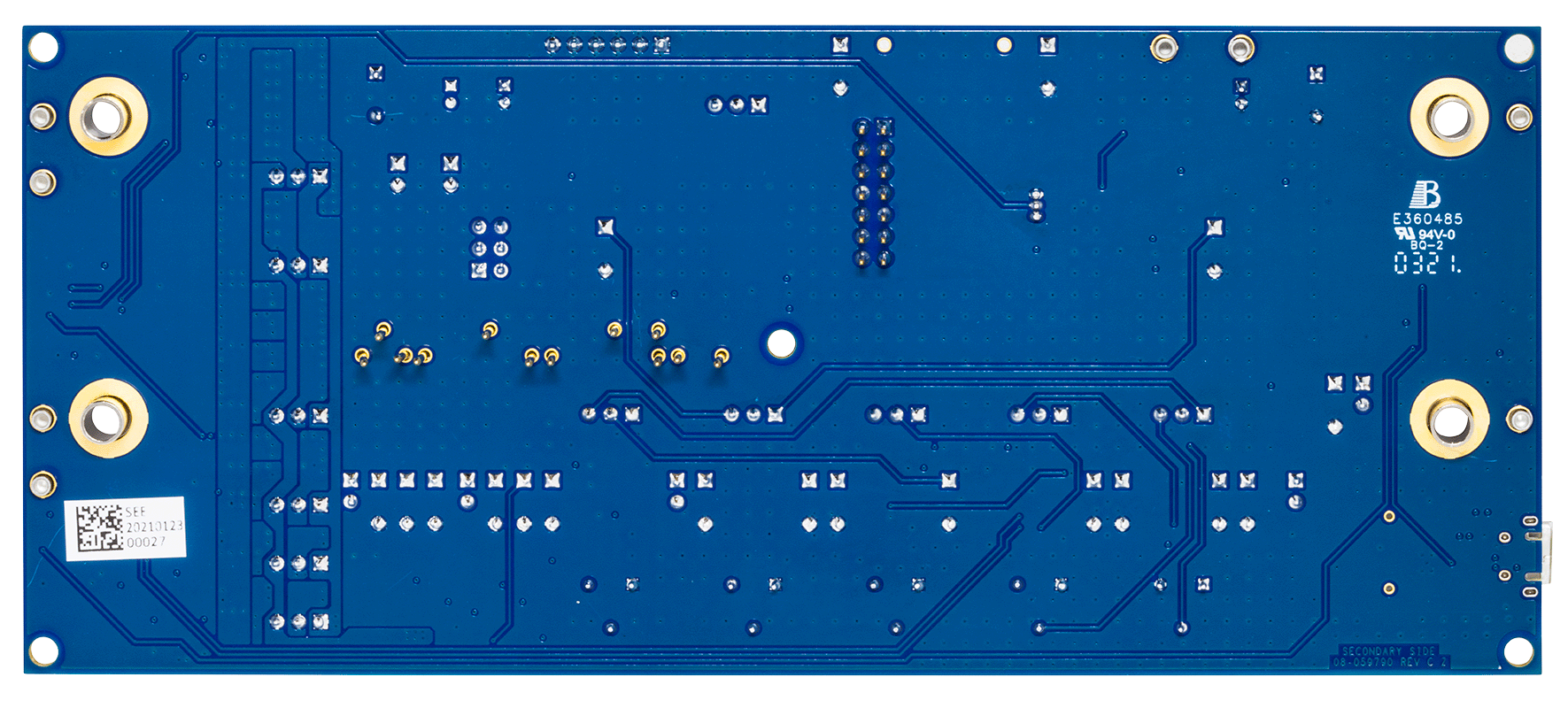

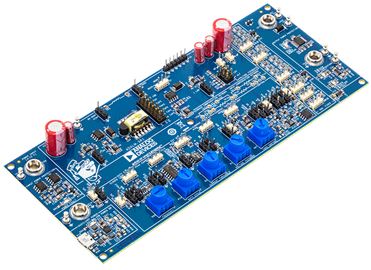

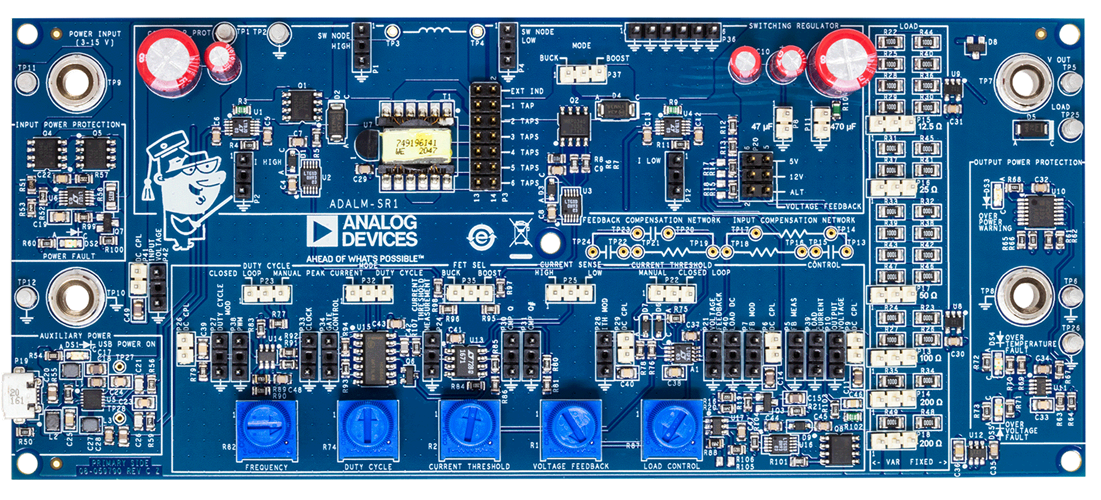

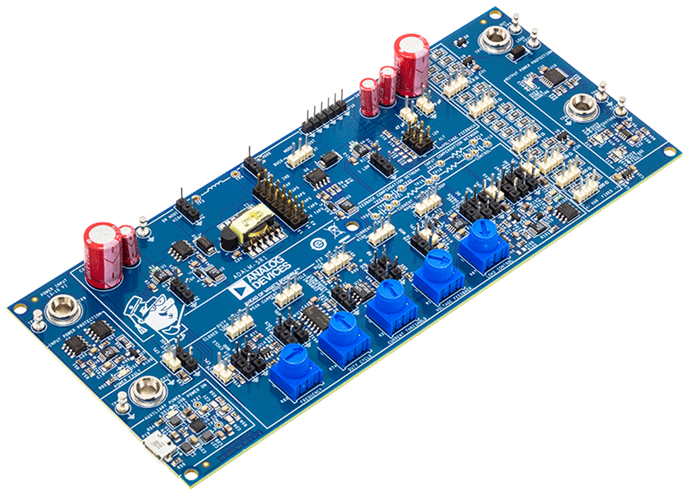

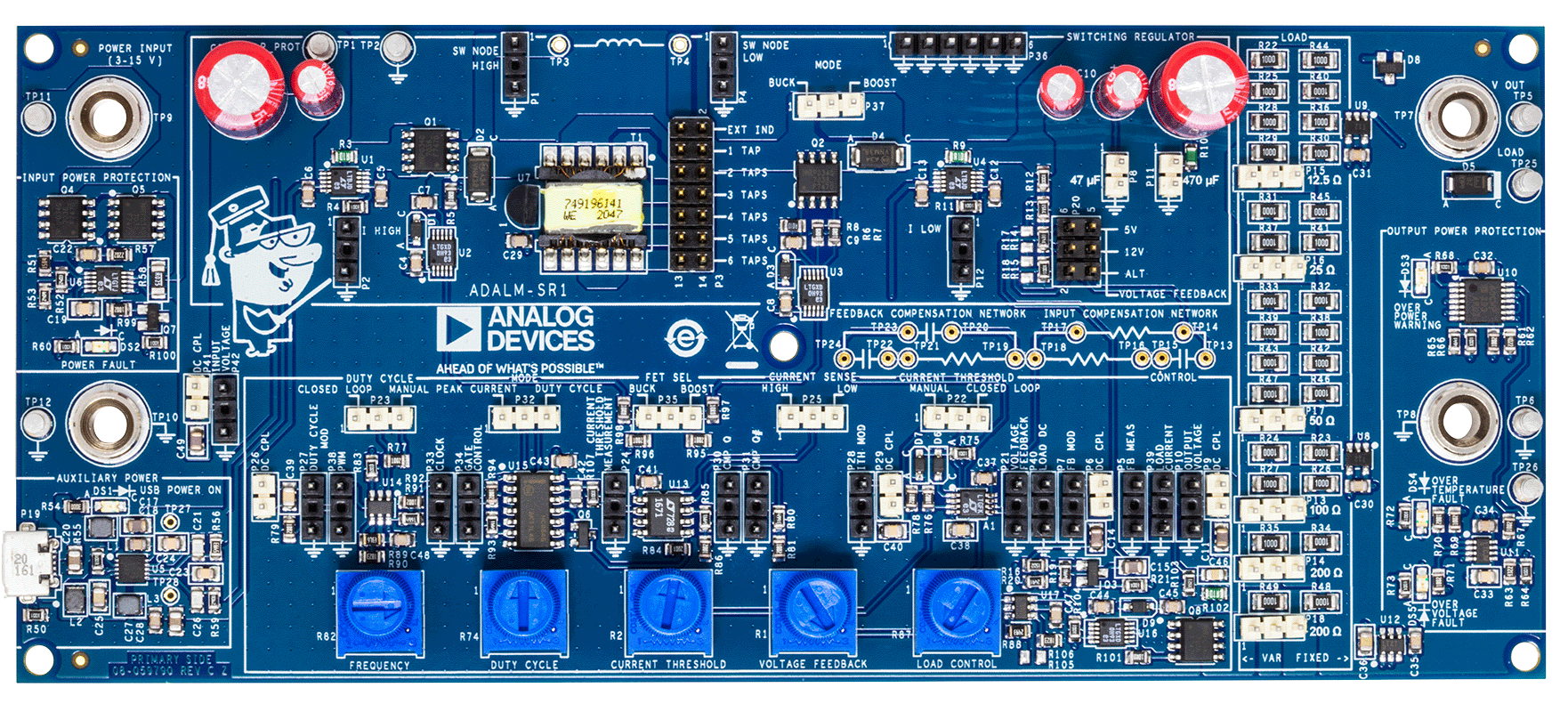

ADALM-SR1（ADI公司主动学习模块、开关稳压器）板是用于多个开关稳压器（包括降压和升压稳压器）练习的配套模块：

  • 升压和降压转换器元件以及开环工作
  • 降压型转换器：闭环运行
  • 升压型转换器：闭环运行

这些练习需要使用更复杂的电路，超出了试验板的电路构建能力，为此设计出ADALM-SR1，将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备：

  • 5V USB 墙壁适配器
  • 用于输入电源（0-12V、2A）的基本可调电源
  • 万用表
  • ADALM2000或基本示波器（双通道，带触发功能，>10MHz带宽）

相关产品

包装内含

ADALM-SR1
Standoffs
跳线（数量 20）
USB Micro 线
