LT6016

3.2MHz、0.8V/µs 低功率、Over-The-Top 高精度运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • 输入共模范围:V 至 V +76V
  • 轨到轨输入和输出
  • 低功率:每个放大器的电源电流为 315µA
  • 工作温度范围:–55°C 至 150°C
  • VOS:±50µV (最大值)
  • CMRR、PSRR:126dB
  • 反向电池保护至 50V
  • 增益带宽乘积:3.2MHz
  • 规格在 5V 和 ±15V 电源
  • 高电压增益:1000V/mV
  • 无相位反转
  • 无电源上电时序问题
  • 单路 5 引脚 SOT-23 (ThinSOT) 封装
  • 双路 8 引脚 MSOP 封装
  • 四路 22 引脚 DFN 封装 (6mm x 3mm)
更多细节
show more Icon

LT®6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器,具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V),每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能,在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top® 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V扩展至 V+ 及以上:这些放大器可在输入高至 V以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载,并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引线 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。



Applications

  • 高端或低端电流检测
  • 电池 / 电源监视
  • 4mA 至 20mA 发送器
  • 高电压数据采集
  • 电池 / 便携式仪表
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

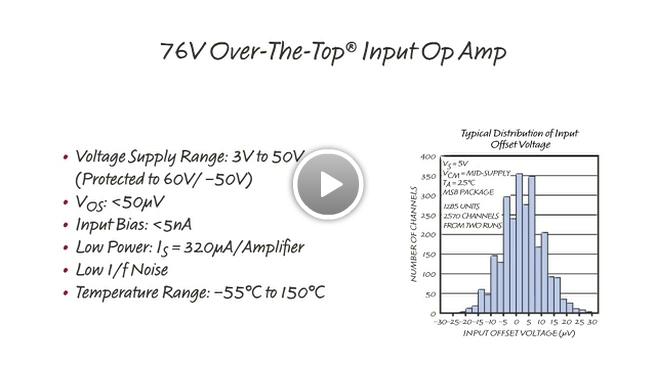

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT6016HMS8#PBF
  • HTML
  • HTML
LT6016HMS8#TRPBF
  • HTML
  • HTML
LT6016IMS8#PBF
  • HTML
  • HTML
LT6016IMS8#TRPBF
  • HTML
  • HTML
LT6016MPMS8#PBF
  • HTML
  • HTML
LT6016MPMS8#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6016HMS8#PBF

量产

LT6016HMS8#TRPBF

量产

LT6016IMS8#PBF

量产

LT6016IMS8#TRPBF

量产

LT6016MPMS8#PBF

量产

LT6016MPMS8#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6016HMS8#PBF

量产

LT6016HMS8#TRPBF

量产

LT6016IMS8#PBF

量产

LT6016IMS8#TRPBF

量产

LT6016MPMS8#PBF

量产

LT6016MPMS8#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT6016HMS8#PBF

量产

LT6016HMS8#TRPBF

量产

LT6016IMS8#PBF

量产

LT6016IMS8#TRPBF

量产

LT6016MPMS8#PBF

量产

LT6016MPMS8#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT6016HMS8#PBF

量产

LT6016HMS8#TRPBF

量产

LT6016IMS8#PBF

量产

LT6016IMS8#TRPBF

量产

LT6016MPMS8#PBF

量产

LT6016MPMS8#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

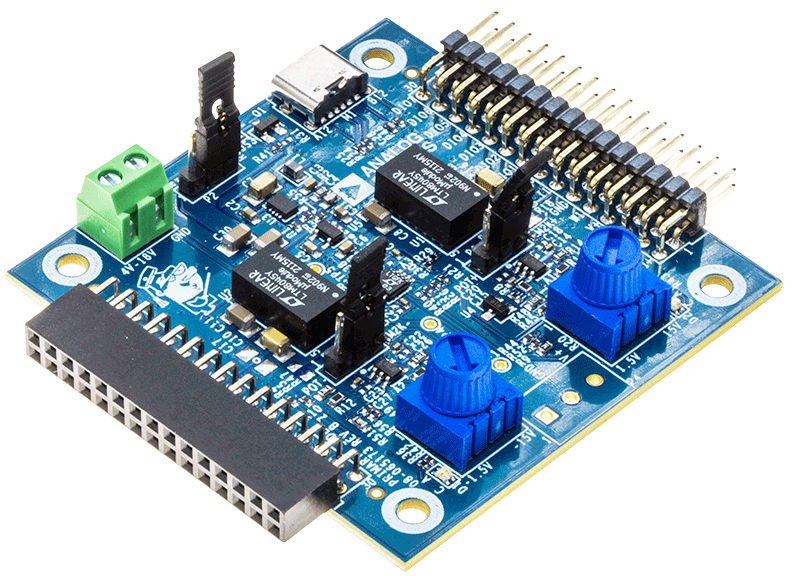

AD-M2KPWR-EBZ

ADALM2000功率升压板

zoom

AD-M2KPWR-EBZ

ADALM2000功率升压板

ADALM2000功率升压板

特性和优点

  • 兼容ADALM2000
  • USB Type-C供电
  • 提供两个具有更高电流源能力的输出

产品详情

AD-M2KPWR-EBZ是一款ADALM2000外挂板,可将输出电流能力提升到700mA。该板还可用作具有正负输出的独立台式电源。

AD-M2KPWR-EBZ是一款USB Type C供电板,能够提高ADALM2000电源的输出电流。

输入:

  1. USB Type C: 4 – 18 V(使用RPI USB-C电源验证,套件中未提供),20W(电源允许)
  2. 外部(螺丝端子连接器):4.5–18V;20W(电源允许)



通过跳线实现输入间的切换。

输出:(2种控制模式)

  1. 两个用于跟踪M2K用户电源的可变电源:
    1. 0V至5V(USB电源模式下为400mA)
    2. –5V至0V(USB电源模式下为400mA)
  2. 两个可变电源,通过电位计控制
    1. 1.5V至15V(通过18V供电可高达700mA)
    2. –15V至–1.5V(通过18V供电可高达700mA)



应用

  • 通用电子系统
  • 教育应用
  • 自动化测试设备
reference details image

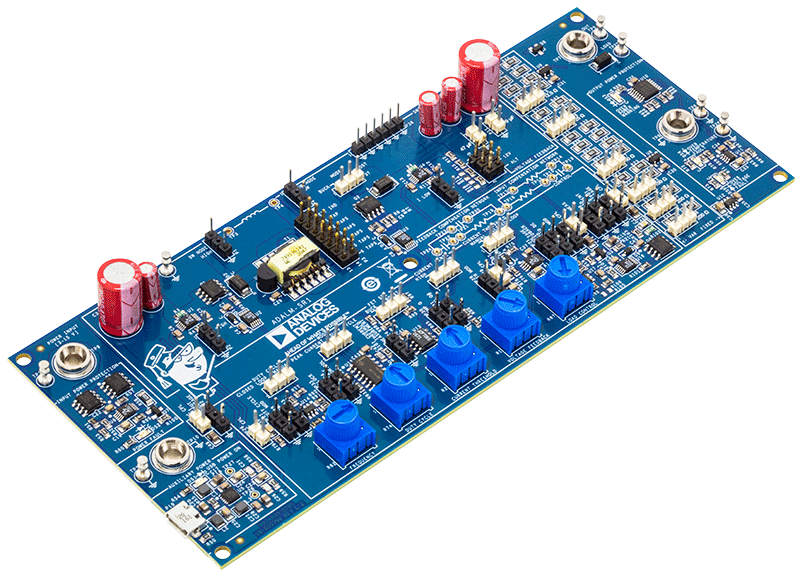

ADALM-SR1

开关稳压器主动学习模块

zoom

ADALM-SR1

开关稳压器主动学习模块

开关稳压器主动学习模块

特性和优点

  • 降压和升压电源转换器上主动学习实验室的配套模块
  • 说明与降压和升压转换器有关的重要概念:
    • 连续与不连续传导模式
    • 开环运行
    • 电压模式控制
    • 电流模式控制
  • 可独立调整的参数:频率、占空比、电压/电流模式
  • 板载电流检测放大器和可调负载,使设备要求最小化。

产品详情

ADALM-SR1(ADI公司主动学习模块、开关稳压器)板是用于多个开关稳压器(包括降压和升压稳压器)练习的配套模块:

  • 升压和降压转换器元件以及开环工作
  • 降压型转换器:闭环运行
  • 升压型转换器:闭环运行

这些练习需要使用更复杂的电路,超出了试验板的电路构建能力,为此设计出ADALM-SR1,将其作为灵活的电力电子设备试验平台。板载电流检测放大器、可调电子负载和反馈信号注入电路消除了对昂贵设备的需求 — 仅需以下设备:

  • 5V USB 墙壁适配器
  • 用于输入电源(0-12V、2A)的基本可调电源
  • 万用表
  • ADALM2000或基本示波器(双通道,带触发功能,>10MHz带宽)
