LT6017

3.2MHz、0.8V/µs 低功率、Over-The-Top 高精度运算放大器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 输入共模范围:V 至 V + 76V
  • 轨到轨输入和输出
  • 低功率:每个放大器的电源电流为 315µA
  • 工作温度范围:–55°C 至 150°C
  • VOS:±50µV (最大值)
  • CMRR、PSRR:126dB
  • 反向电池保护至 50V
  • 增益带宽乘积:3.2MHz
  • 规格在 5V 和 ±15V 电源
  • 高电压增益:1000V/mV
  • 无相位反转
  • 无电源上电时序问题
  • 单路 5 引脚 SOT-23 (ThinSOT) 封装
  • 双路 8 引脚 MSOP 封装
  • 四路 22 引脚 DFN 封装 (6mm x 3mm)
更多细节
show more Icon

LT®6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器,具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V),每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能,在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top®输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V扩展至 V+ 及以上:这些放大器可在输入高至 V以上达 76V 的条件下运作 (这与 V+ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载,并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引脚 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。



Applications

  • 高端或低端电流检测
  • 电池 / 电源监视
  • 4mA 至 20mA 发送器
  • 高电压数据采集
  • 电池 / 便携式仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

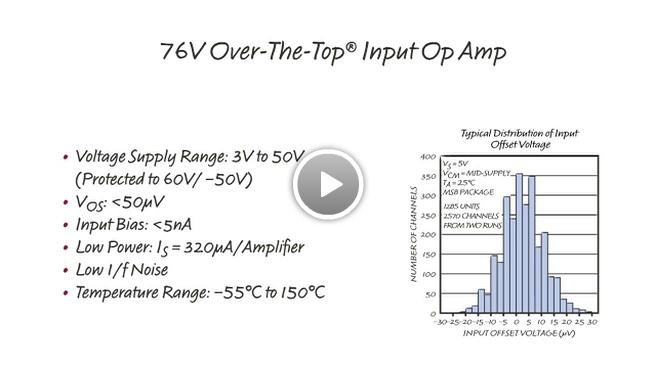

视频
