概览

优势和特点

  • 兼容ADALM2000
  • USB Type-C供电
  • 提供两个具有更高电流源能力的输出

产品详情

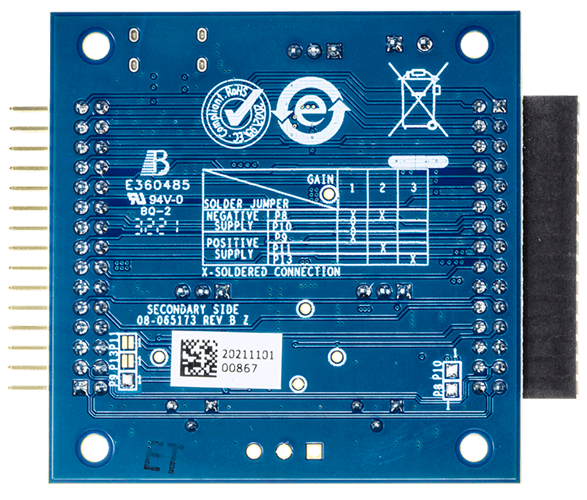

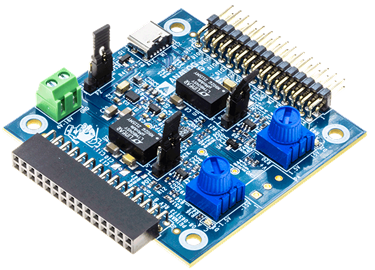

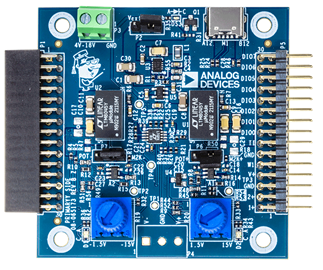

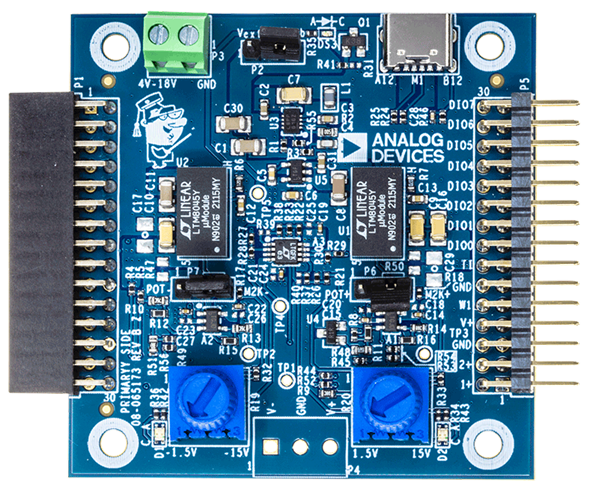

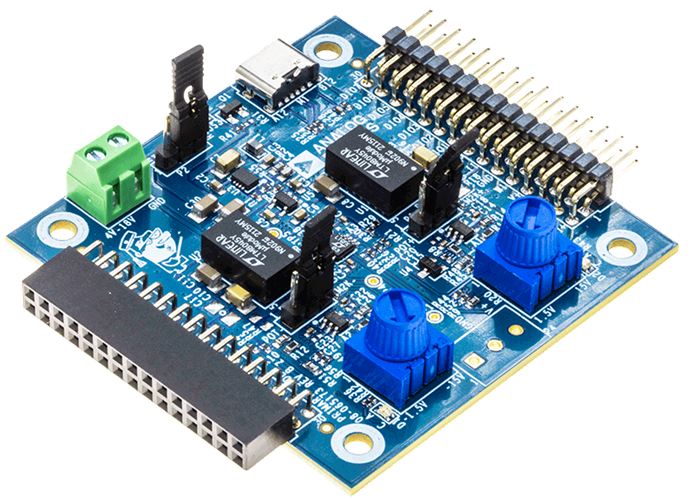

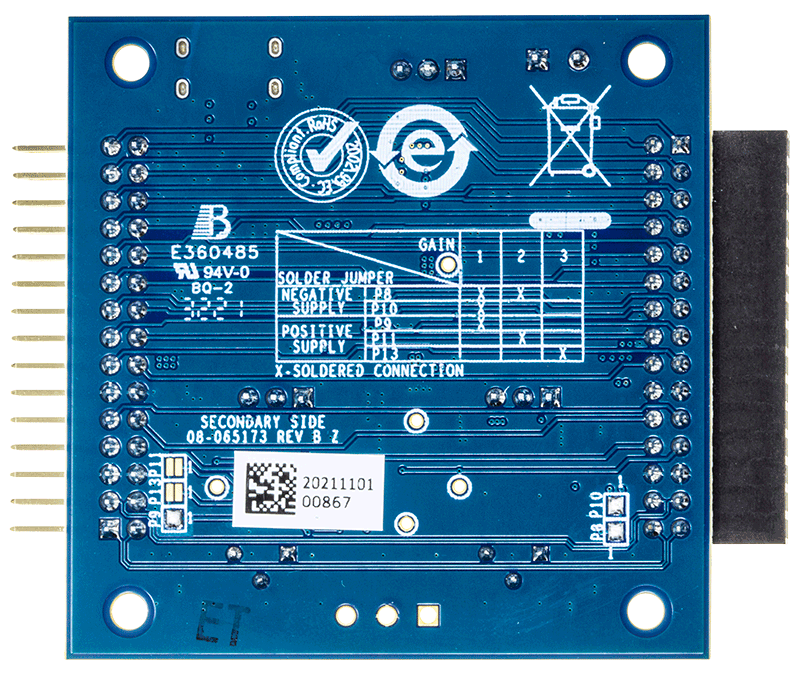

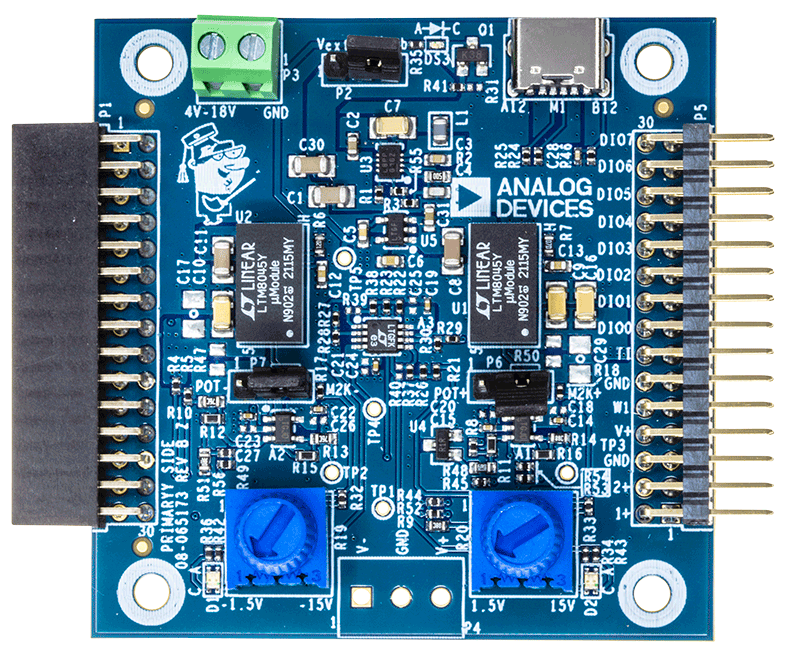

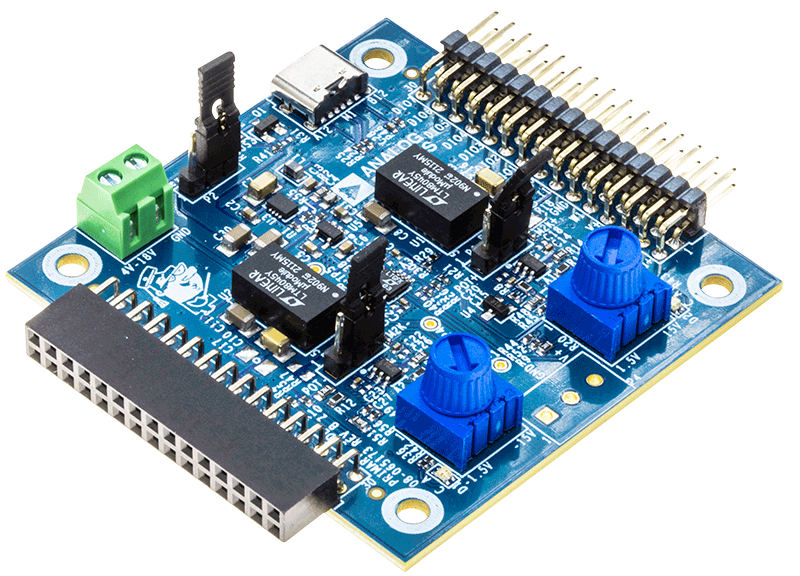

AD-M2KPWR-EBZ是一款ADALM2000外挂板，可将输出电流能力提升到700mA。该板还可用作具有正负输出的独立台式电源。

AD-M2KPWR-EBZ是一款USB Type C供电板，能够提高ADALM2000电源的输出电流。

输入：

  1. USB Type C： 4 – 18 V（使用RPI USB-C电源验证，套件中未提供），20W（电源允许）
  2. 外部（螺丝端子连接器）：4.5–18V；20W（电源允许）



通过跳线实现输入间的切换。

输出：（2种控制模式）

  1. 两个用于跟踪M2K用户电源的可变电源：
    1. 0V至5V（USB电源模式下为400mA）
    2. –5V至0V（USB电源模式下为400mA）
  2. 两个可变电源，通过电位计控制
    1. 1.5V至15V（通过18V供电可高达700mA）
    2. –15V至–1.5V（通过18V供电可高达700mA）



应用

  • 通用电子系统
  • 教育应用
  • 自动化测试设备

技术与领域

相关产品

包装内含

  • AD-M2KPWR-EBZ
  • 支架和螺丝

使用入门

使用螺丝端子连接器将该电路板插入ADALM2000，且必须通过USB Type C 电源适配器（不支持电力传输）或实验室电源供电。之后，ADALM2000的可编程用户电源可正常使用，但将提供更大电流。
