LT1761

采用 SOT-23 封装的 100mA、低噪声、LDO 微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 50
特性

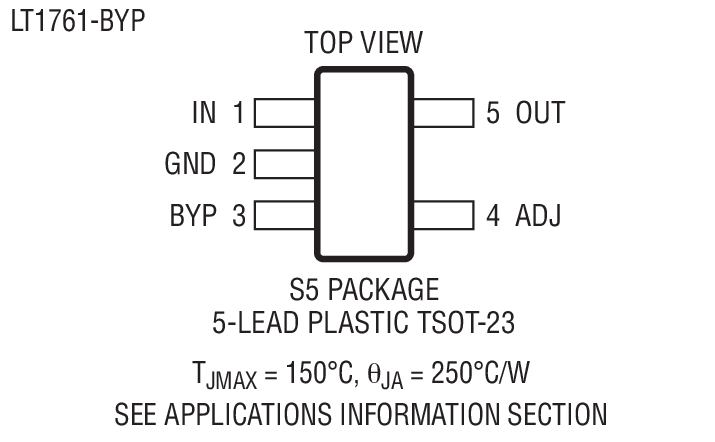

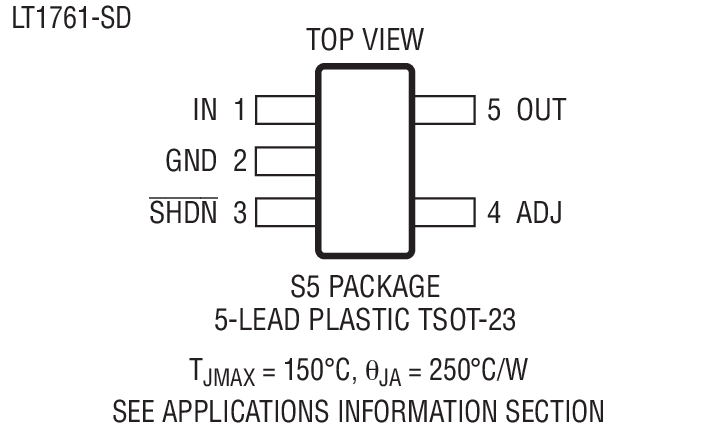

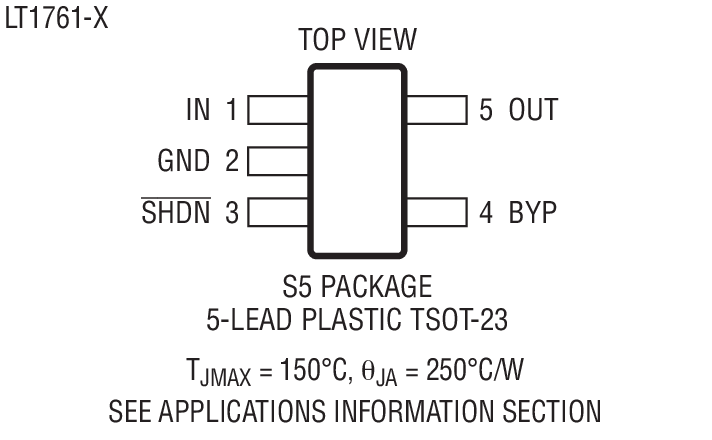

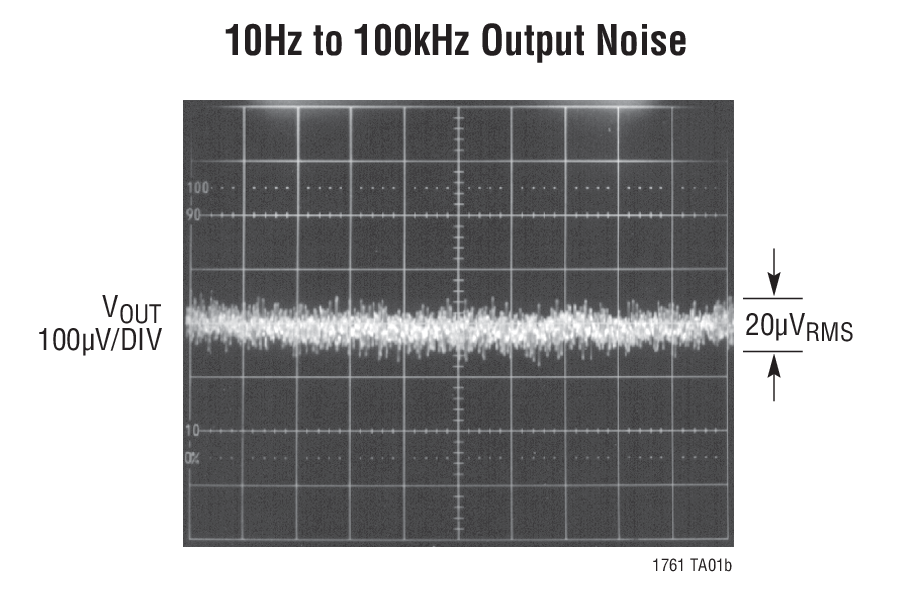

  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:20μA
  • 宽输入电压范围:1.8V 至 20V
  • 输出电流:100mA
  • 非常低的停机电流:<0.1μA
  • 低压差电压:300mV (在 100mA)
  • 固定输出电压:1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V、5V
  • 可调输出范围:1.22V 至 20V
  • 可在采用 1μF 输出电容器时实现稳定
  • 可在采用铝电容器、钽电容器或陶瓷电容器时实现稳定
  • 反向电池保护
  • 无反向电流
  • 无需保护二极管
  • 过流和过热保护
  • 采用纤巧型 5 引脚 TSOT-23 封装



更多细节
show more Icon

LT®1761 系列是微功率、低噪声、低压差稳压器。利用一个外部 0.01μF 旁路电容器,输出噪声将降至 20μVRMS (在 10Hz 至 100kHz 的带宽之内)。该系列专为在电池供电型系统中使用而设计,20μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 <0.1μA。这些器件可在一个 1.8V 至 20V 的输入电压范围内运作,并能够提供 100mA 输入电流和 300mV 的压差电压。静态电流处于良好受控状态,与采用其他许多稳压器时不同,在压降条件下静态电流并不上升。

LT1761 稳压器可在采用低至1μF输出电容器时实现稳定。可以采用小的陶瓷电容器,而不像其他稳压器那样必需使用串联电阻。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供 1.2V、1.5V、1.8V、2V、2.5V、2.8V、3V、3.3V 和 5V 的固定输出电压,并可用作一款具有 1.22V 基准电压的可调型器件。LT1761 稳压器采用 5 引脚 TSOT-23 封装。




Applications

  • 蜂窝电话
  • 寻呼机
  • 电池供电型系统
  • 频率合成器
  • 无线调制解调器



产品模型 50

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT1761ES5-1.2#TRMPBF
  • HTML
  • HTML
LT1761ES5-1.2#TRPBF
  • HTML
  • HTML
LT1761ES5-1.5#TRMPBF
  • HTML
  • HTML
LT1761ES5-1.5#TRPBF
  • HTML
  • HTML
LT1761ES5-1.8#TRMPBF
  • HTML
  • HTML
LT1761ES5-1.8#TRPBF
  • HTML
  • HTML
LT1761ES5-2#TRMPBF
  • HTML
  • HTML
LT1761ES5-2#TRPBF
  • HTML
  • HTML
LT1761ES5-2.5#TRMPBF
  • HTML
  • HTML
LT1761ES5-2.5#TRPBF
  • HTML
  • HTML
LT1761ES5-2.8#TRMPBF
  • HTML
  • HTML
LT1761ES5-2.8#TRPBF
  • HTML
  • HTML
LT1761ES5-3#TRMPBF
  • HTML
  • HTML
LT1761ES5-3#TRPBF
  • HTML
  • HTML
LT1761ES5-3.3#TRMPBF
  • HTML
  • HTML
LT1761ES5-3.3#TRPBF
  • HTML
  • HTML
LT1761ES5-5#TRMPBF
  • HTML
  • HTML
LT1761ES5-5#TRPBF
  • HTML
  • HTML
LT1761ES5-BYP#TRMPBF
  • HTML
  • HTML
LT1761ES5-BYP#TRPBF
  • HTML
  • HTML
LT1761ES5-SD#TRMPBF
  • HTML
  • HTML
LT1761ES5-SD#TRPBF
  • HTML
  • HTML
LT1761IS5-1.2#TRMPBF
  • HTML
  • HTML
LT1761IS5-1.2#TRPBF
  • HTML
  • HTML
LT1761IS5-1.5#TRMPBF
  • HTML
  • HTML
LT1761IS5-1.5#TRPBF
  • HTML
  • HTML
LT1761IS5-1.8#TRMPBF
  • HTML
  • HTML
LT1761IS5-1.8#TRPBF
  • HTML
  • HTML
LT1761IS5-2#TRMPBF
  • HTML
  • HTML
LT1761IS5-2#TRPBF
  • HTML
  • HTML
LT1761IS5-2.5#TRMPBF
  • HTML
  • HTML
LT1761IS5-2.5#TRPBF
  • HTML
  • HTML
LT1761IS5-2.8#TRMPBF
  • HTML
  • HTML
LT1761IS5-2.8#TRPBF
  • HTML
  • HTML
LT1761IS5-3#TRMPBF
  • HTML
  • HTML
LT1761IS5-3#TRPBF
  • HTML
  • HTML
LT1761IS5-3.3#TRMPBF
  • HTML
  • HTML
LT1761IS5-3.3#TRPBF
  • HTML
  • HTML
LT1761IS5-5#TRMPBF
  • HTML
  • HTML
LT1761IS5-5#TRPBF
  • HTML
  • HTML
LT1761IS5-BYP#TRMPBF
  • HTML
  • HTML
LT1761IS5-BYP#TRPBF
  • HTML
  • HTML
LT1761IS5-SD#TRMPBF
  • HTML
  • HTML
LT1761IS5-SD#TRPBF
  • HTML
  • HTML
LT1761MPS5-1.8#TRMPBF
  • HTML
  • HTML
LT1761MPS5-1.8#TRPBF
  • HTML
  • HTML
LT1761MPS5-3.3#TRMPBF
  • HTML
  • HTML
LT1761MPS5-3.3#TRPBF
  • HTML
  • HTML
LT1761MPS5-5#TRMPBF
  • HTML
  • HTML
LT1761MPS5-5#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC330A

LT1761ES5-BYP/SD演示板 | 2个电路:低输出噪声和低电流关断, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/1.8/2.0/2.5/2.8/3.0/3.3/5.0V (100mA)

zoom

DC330A

LT1761ES5-BYP/SD演示板 | 2个电路:低输出噪声和低电流关断, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/1.8/2.0/2.5/2.8/3.0/3.3/5.0V (100mA)

LT1761ES5-BYP/SD演示板 | 2个电路:低输出噪声和低电流关断, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/1.8/2.0/2.5/2.8/3.0/3.3/5.0V (100mA)

产品详情

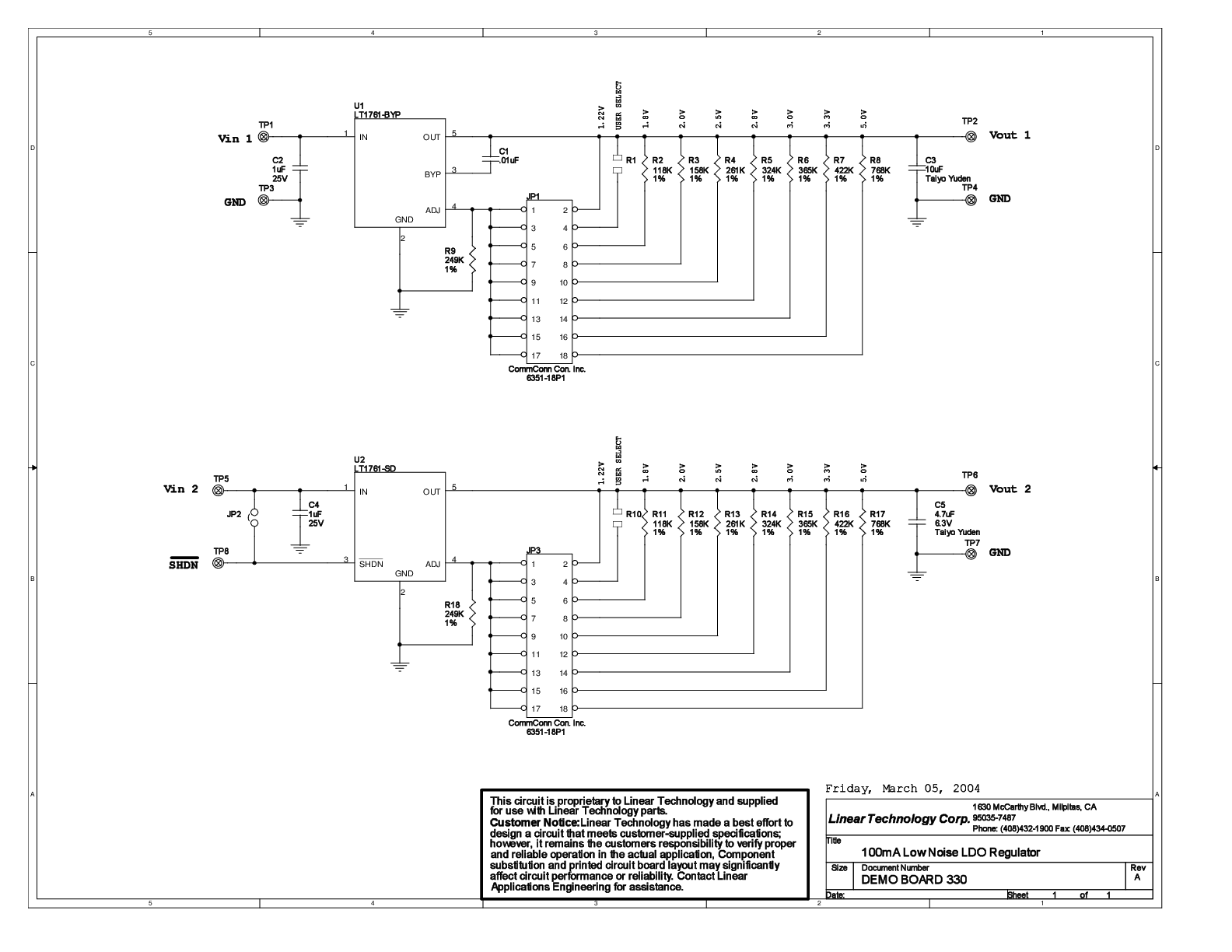

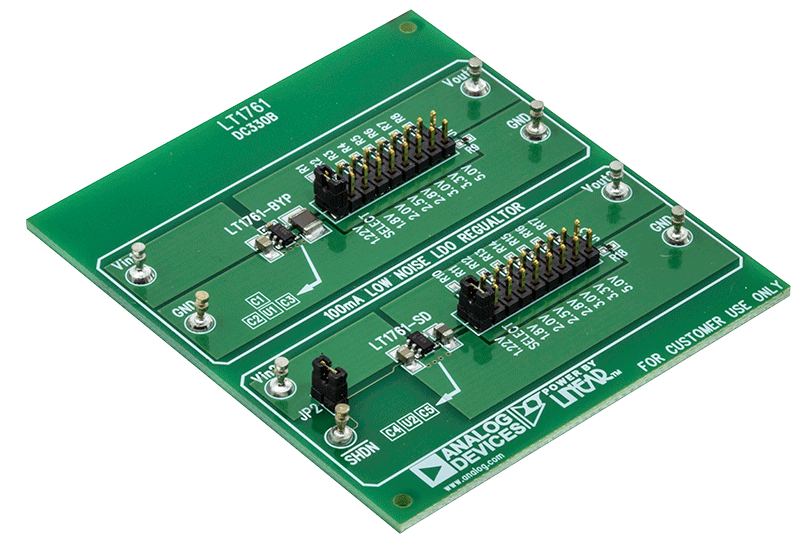

演示电路DC330包含两个低噪声微功耗稳压器,内置采用5引脚SOT-23封装的100mA输出LT1761。该演示板内置两个电路:一个使用LT1761-BYP,其可旁路内部基准电压源以降低输出电压噪声,另一个使用具有低电流关断特性的LT1761-SD。两个电路支持2.3V至20V输入电压,并提供可通过跳线选择的1.22V/1.5V/1.8V/2.5V/2.8V/3.0V/3.3V/5.0V/可调输出电压。

reference details image

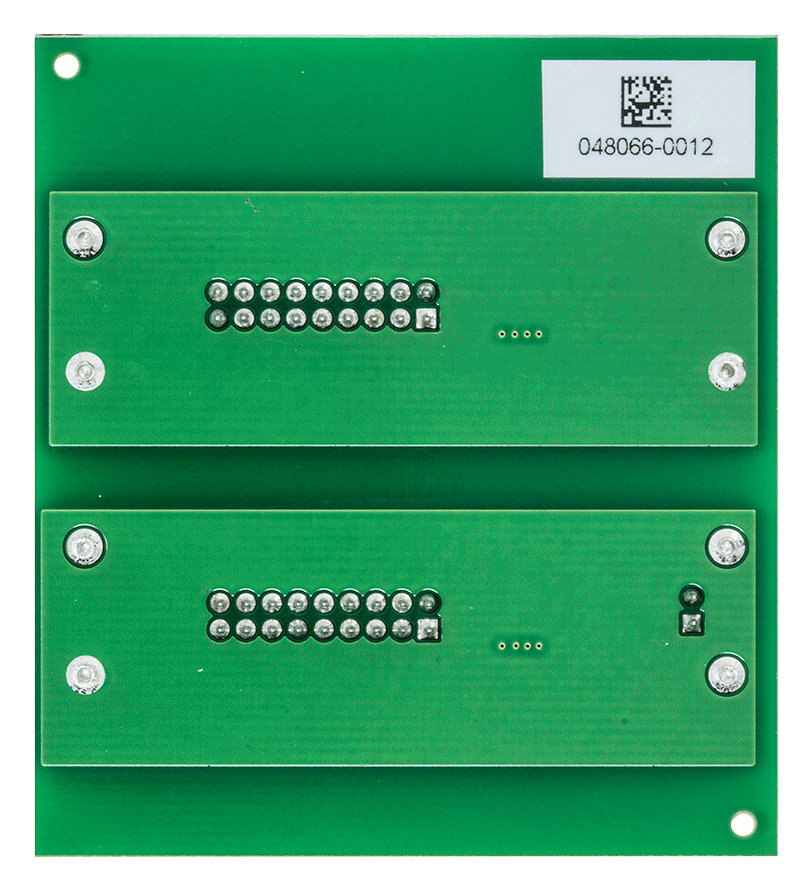

DC330B

LT1761演示板 | 100mA低噪声微功耗LDO稳压器

zoom

DC330B

LT1761演示板 | 100mA低噪声微功耗LDO稳压器

LT1761演示板 | 100mA低噪声微功耗LDO稳压器

产品详情

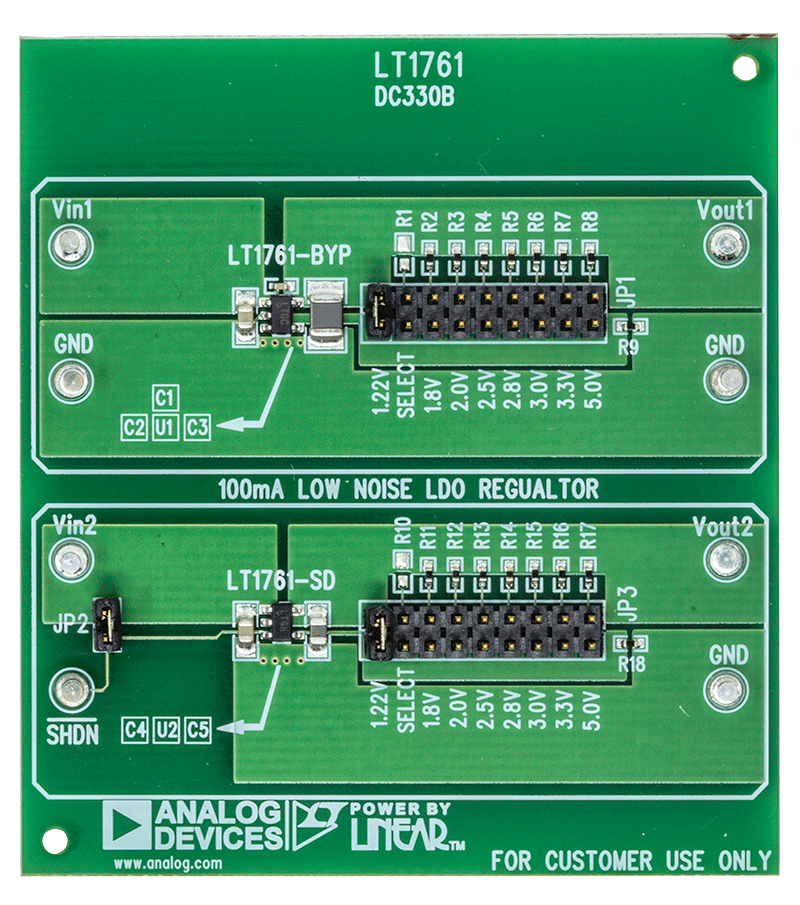

演示电路DC330包含两个低噪声微功耗稳压器,内置采用5引脚SOT-23封装的LT1761。这些电路主要用于蜂窝电话、电压控制振荡器、RF电源和大型系统中的本地稳压器。它们具有耐受各种输出电容的能力,非常适合空间和成本敏感型系统应用。
