特性
- 完整的双通道 DC/DC 稳压器系统
- 输入电压范围：2.7V 至 5.5V
- 双通道 8A 输出、或单通道 16A 输出 (具一个 0.6V 至 5V 电压范围)
- 输出电压跟踪和裕度调节
- ±1.75% 总 DC 输出误差 (-55ºC 至 125ºC)
- 电流模式控制 / 快速瞬态响应
- 电源良好跟踪和裕度调节
- 过流 / 热停机保护
- 内置频率同步
- 扩频调制
- 多相运作
- 可选的突发模式 (Burst Mode®) 操作
- 输出过压保护
- 符合 SnPb (BGA) 或 RoHS 标准 (LGA 和 BAG) 的涂层
- 小占板面积表面贴装、扁平 (15mm x 15mm x 2.82mm) LGA 和 (15mm x 15mm x 3.42mm) BGA 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTM®4616 是一款完整的双通道、两相、每通道 8A 输出、开关模式 DC/DC 电源稳压器系统，采用 15mm x 15mm 表面贴装型 LGA 或 BGA 封装。封装中内置了开关控制器、功率 FET、电感器和所有的支持元件。LTM4616 的工作输入电压范围为 2.7V 至 5.5V，可支持两个位于 0.6V 至 5V 电压范围之内的输出 (各由单个外部电阻器来设定)。该高效率设计为每个输出提供了高达 8A 的连续电流 (峰值为 10A)。仅需采用大容量的输入和输出电容器 (视纹波要求而定)。该器件还能够针对一个高达 16A 的两相单路输出进行配置。
两个扁平的封装能够利用 PC 板背面上的未用空间，以实现高密度负载点调节。
故障保护功能包括过压保护、过流保护和热停机。该电源模块采用节省空间和耐热增强型的 15mm x 15mm x 2.82mm LGA 和 15mm x 15mm x 3.42mm BGA 封装。LTM4616 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。
输入和输出的不同组合
| 输入数目 | 输出数目 | IOUT (最大值) |
| 2 | 2 | 8A, 8A |
| 2 | 1 | 16A |
| 1 | 2 | 8A, 8A |
| 1 | 1 | 16A |
Applications
- 电信、网络和工业设备
- 存储器和 ATCA、PCI Express 卡
- 电池供电式设备
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4616
文档
筛查
1 应用
-
全部
-
信息
-
设计笔记
-
技术文章
-
用户手册
-
数据手册
-
可靠性数据
-
全部
-
英文
-
中文
-
日文
数据手册
2
信息
1
HTML
设计笔记
3
885.00K
技术文章
4
2.00M
HTML
HTML
HTML
用户手册
1
537.00K
可靠性数据
1
347.53 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
技术文章 4
信息 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTM4616EV#PBF |
144-Lead LGA (15mm x 15mm x 2.82mm)
|
|
|
| LTM4616EY#PBF |
144-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM4616IV#PBF |
144-Lead LGA (15mm x 15mm x 2.82mm)
|
|
|
| LTM4616IY |
144-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM4616IY#PBF |
144-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM4616MPV#PBF |
144-Lead LGA (15mm x 15mm x 2.82mm)
|
|
|
| LTM4616MPY |
144-Lead BGA (15mm x 15mm x 3.42mm)
|
|
|
| LTM4616MPY#PBF |
144-Lead BGA (15mm x 15mm x 3.42mm)
|
|
- LTM4616EV#PBF
- 引脚/封装图-中文版
-
144-Lead LGA (15mm x 15mm x 2.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616EY#PBF
- 引脚/封装图-中文版
-
144-Lead BGA (15mm x 15mm x 3.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616IV#PBF
- 引脚/封装图-中文版
-
144-Lead LGA (15mm x 15mm x 2.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616IY
- 引脚/封装图-中文版
-
144-Lead BGA (15mm x 15mm x 3.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616IY#PBF
- 引脚/封装图-中文版
-
144-Lead BGA (15mm x 15mm x 3.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616MPV#PBF
- 引脚/封装图-中文版
-
144-Lead LGA (15mm x 15mm x 2.82mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616MPY
- 引脚/封装图-中文版
-
144-Lead BGA (15mm x 15mm x 3.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTM4616MPY#PBF
- 引脚/封装图-中文版
-
144-Lead BGA (15mm x 15mm x 3.42mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4616EV#PBF
量产
LTM4616EY#PBF
量产
LTM4616IV#PBF
量产
LTM4616IY
量产
LTM4616IY#PBF
量产
LTM4616MPV#PBF
量产
LTM4616MPY
量产
LTM4616MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4616EV#PBF
量产
LTM4616EY#PBF
量产
LTM4616IV#PBF
量产
LTM4616IY
量产
LTM4616IY#PBF
量产
LTM4616MPV#PBF
量产
LTM4616MPY
量产
LTM4616MPY#PBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
7月 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4616EV#PBF
量产
LTM4616EY#PBF
量产
LTM4616IV#PBF
量产
LTM4616IY
量产
LTM4616IY#PBF
量产
LTM4616MPV#PBF
量产
LTM4616MPY
量产
LTM4616MPY#PBF
量产
2月 28, 2020
- 20_0123
Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
LTM4616EV#PBF
量产
LTM4616EY#PBF
量产
LTM4616IV#PBF
量产
LTM4616IY
量产
LTM4616IY#PBF
量产
LTM4616MPV#PBF
量产
LTM4616MPY
量产
LTM4616MPY#PBF
量产
评估套件 1
DC1245A

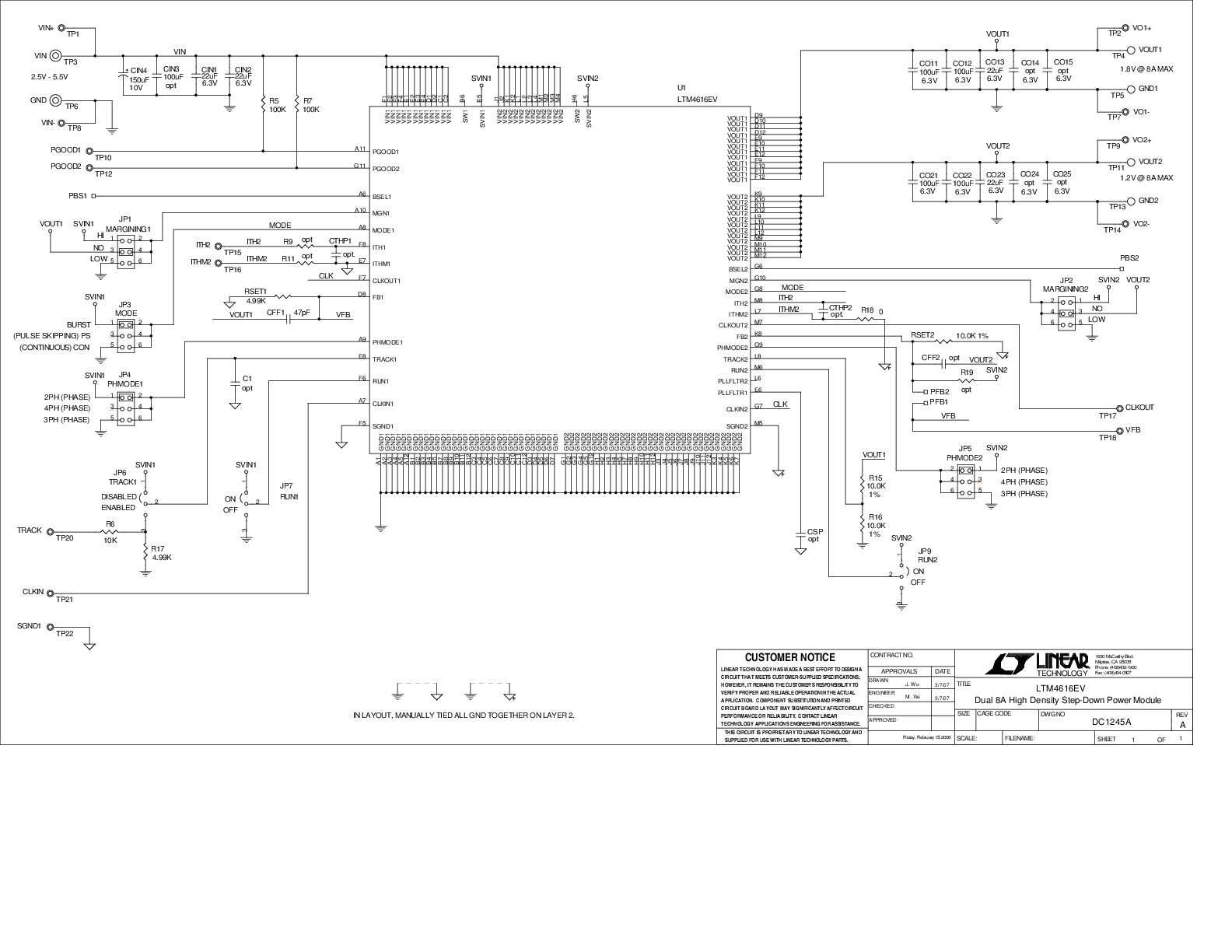

LTM4616EV | Low Voltage Dual 8A or Single 16A uModule Regulator
