LTpowerCAD和LTpowerPlanner

LTpowerCAD®程序是一款完整的电源设计工具，旨在指导用户完成整个稳压器设计过程。LTpowerCAD可为您推荐零件、提供建议和警告，并显示所有关键性能（包括实时效率、环路及瞬态响应），从而轻松优化设计。

LTpowerPlanner是一款系统级电源架构设计工具，能够帮助您设计、优化电源架构，并展示系统级框图或“电源树”。LTpowerPlanner包含在LTpowerCAD安装包中。

下载LTpowerCAD和LTpowerPlanner

主要特性

  • 根据用户的电源规格搜索零件
  • 指导用户设计和优化电路组件
  • 具备高效、反馈回路和瞬态性能
  • 提供设计的详细摘要
  • 将设计导出到LTspice®进行进一步仿真
  • 通过LTpowerPlanner进行系统级功率树设计和优化

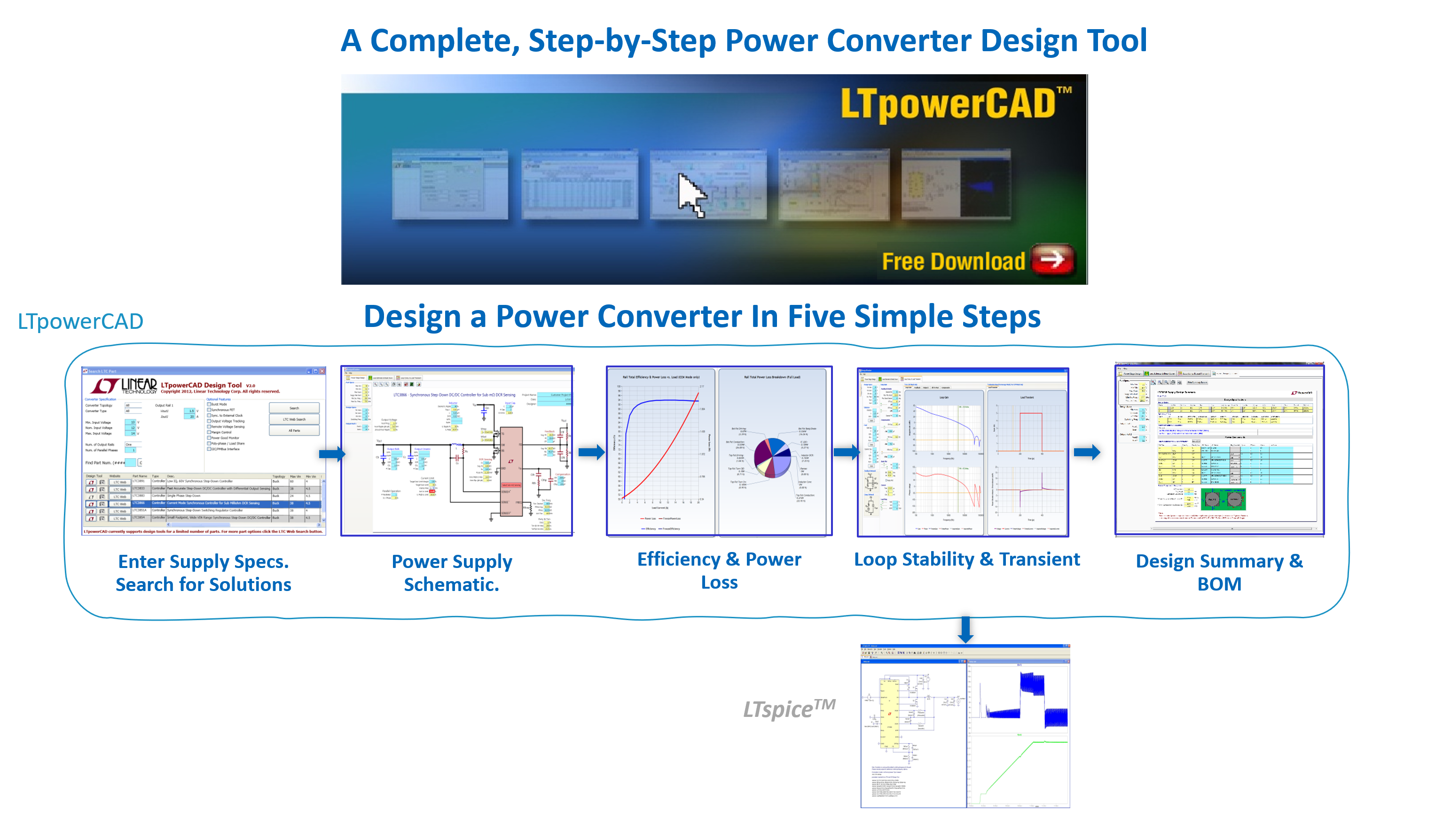

Figure 1

设计人员可以通过LTpowerCAD中的五个简单步骤轻松查找和设计电源解决方案。在这种交互式环境中，可以快速轻松地完成电源解决方案的优化。该工具会提供详细的设计摘要。

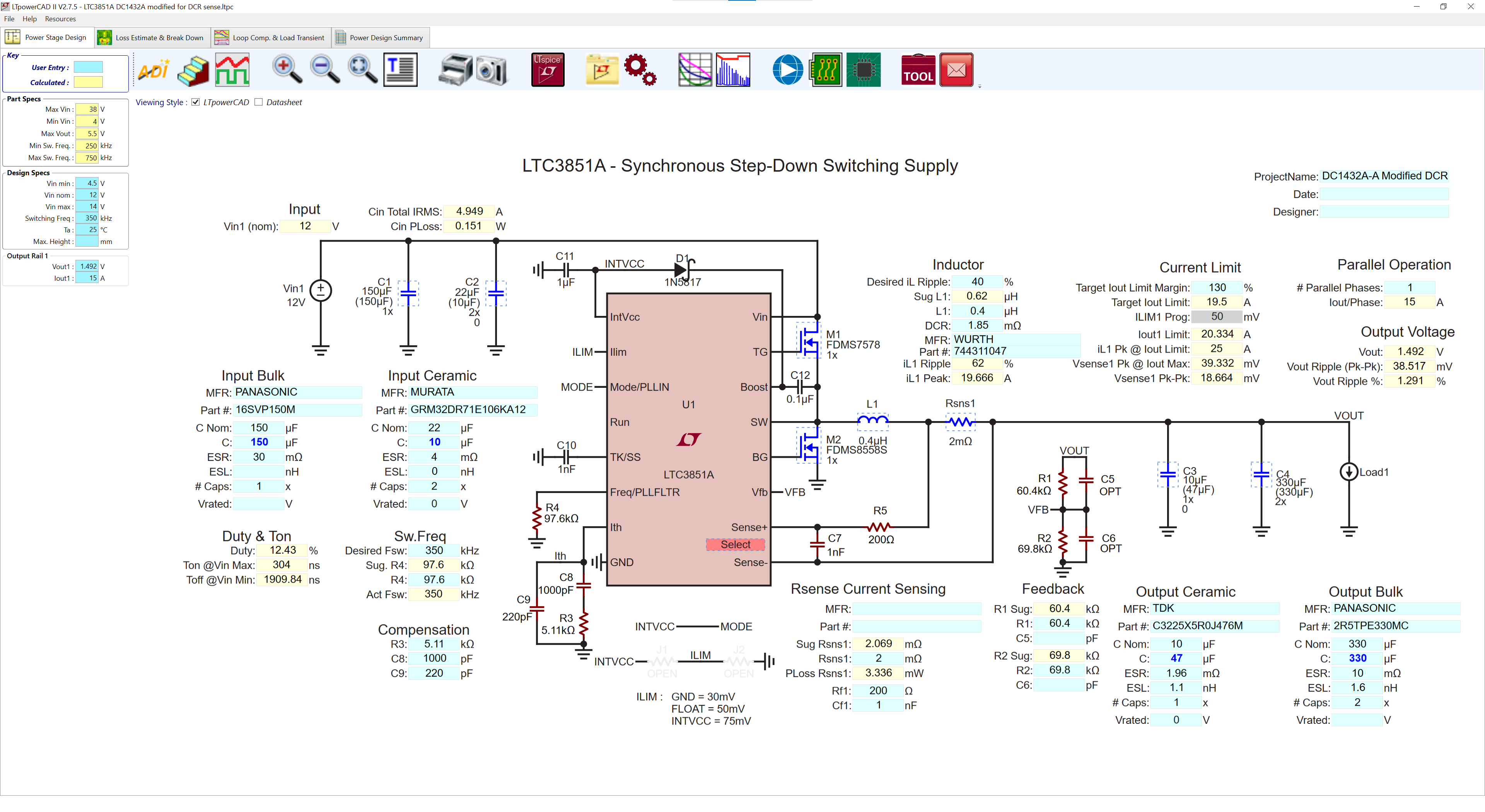

Figure 2

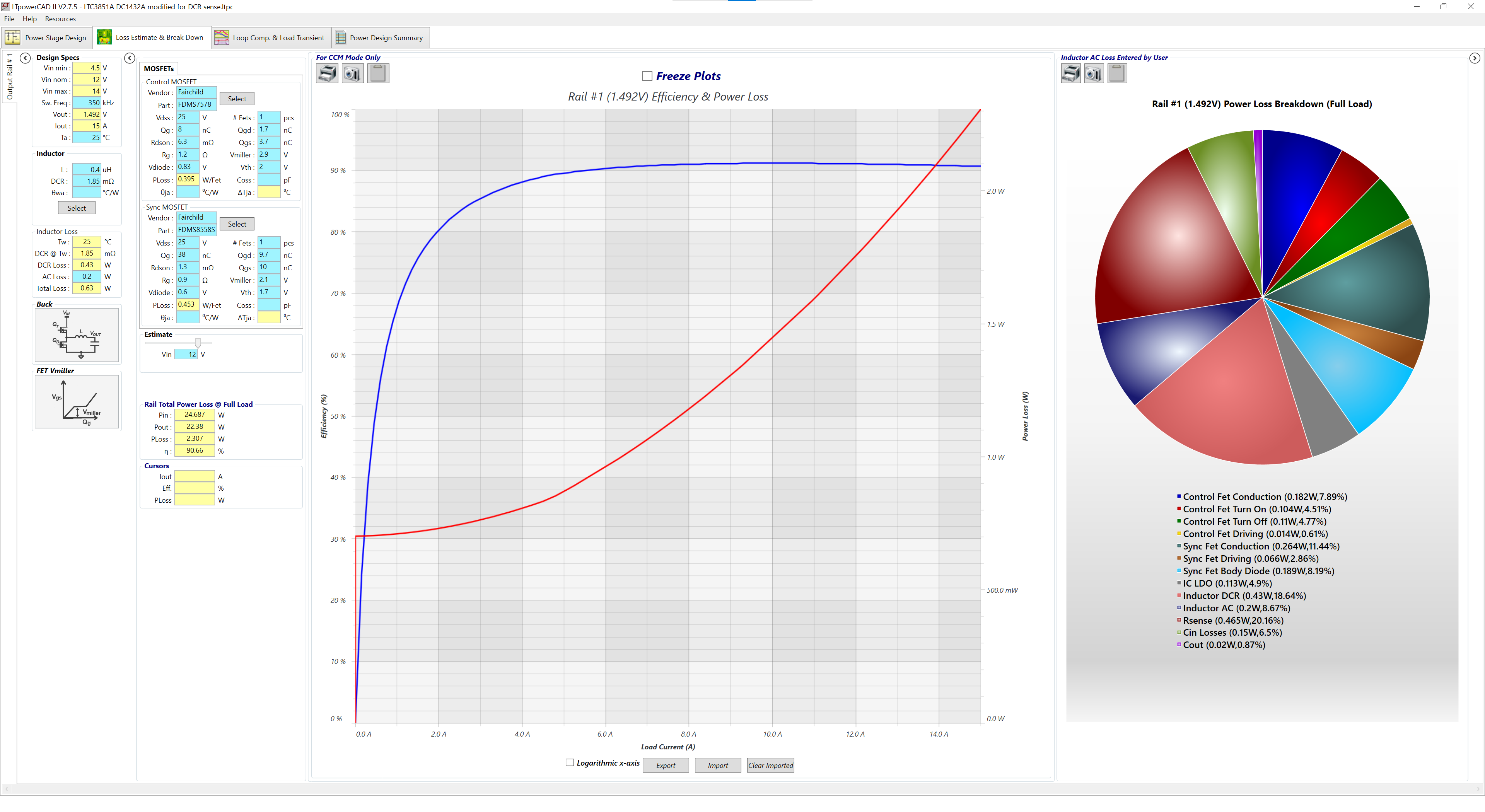

Figure 3

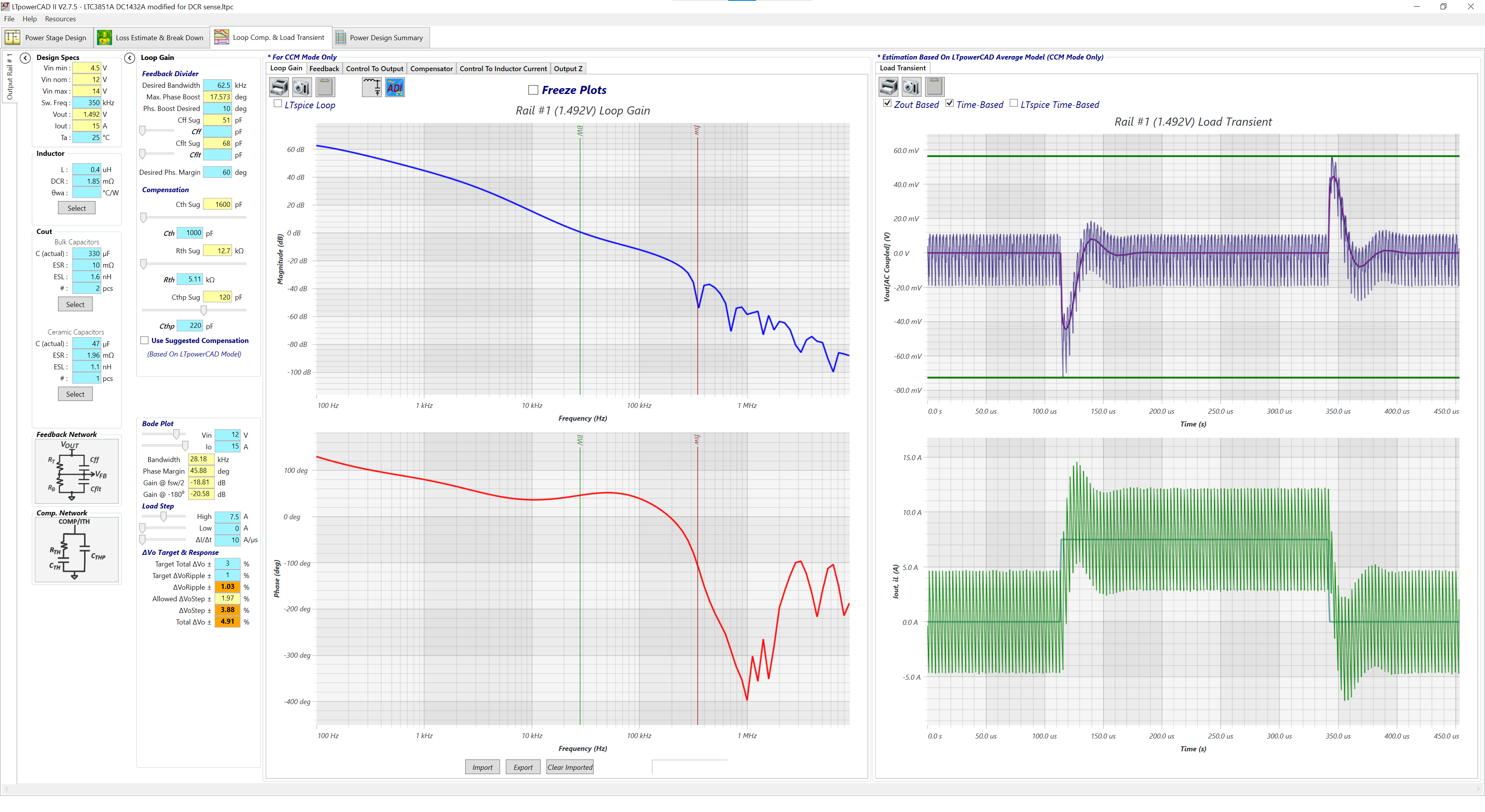

Figure 4

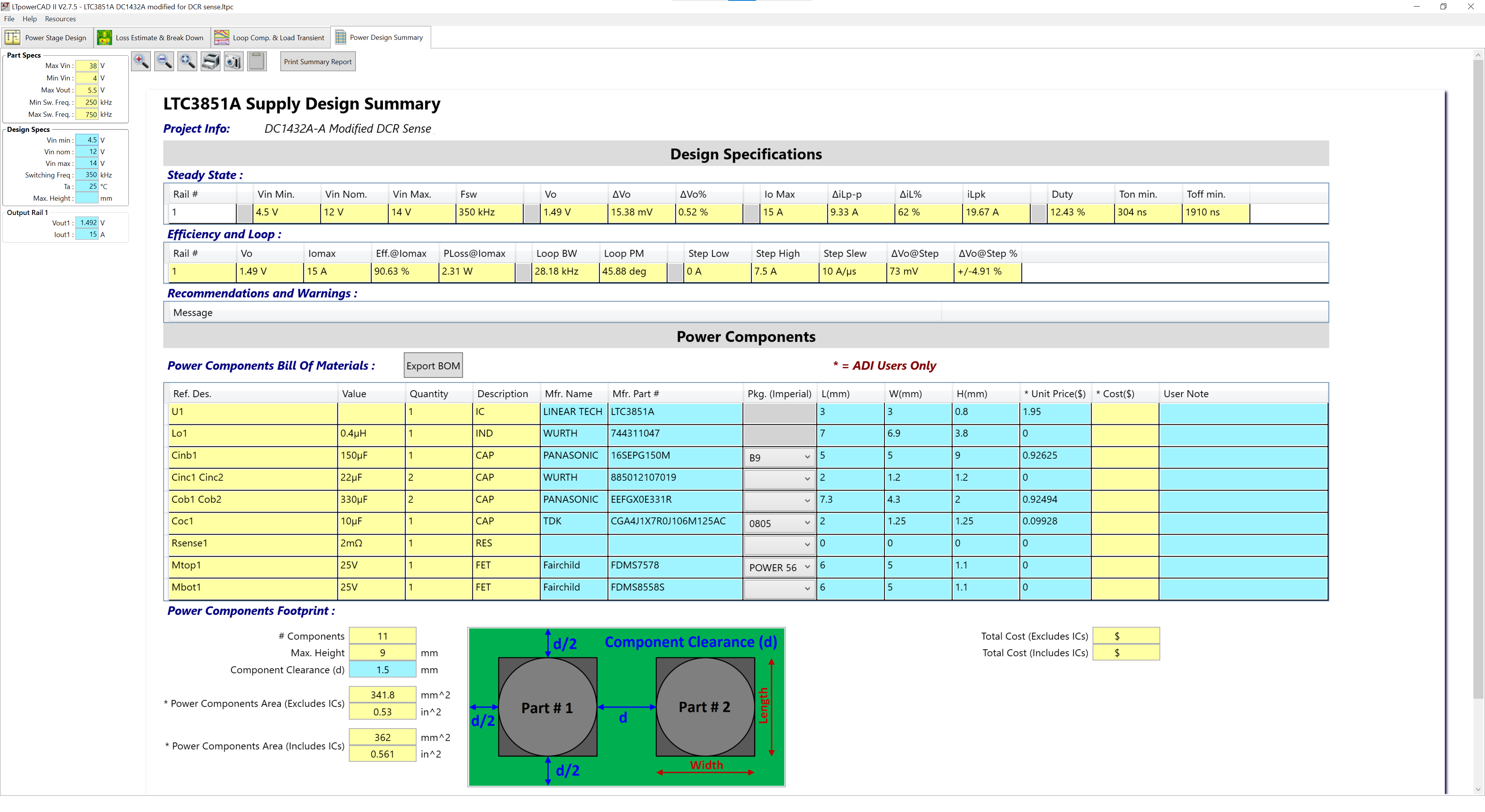

Figure 5
LTpowerPlanner

设计人员可通过LTpowerCAD中的LTpowerPlanner工具，创建、比较和优化系统级功率树。

Figure 6
Figure 7

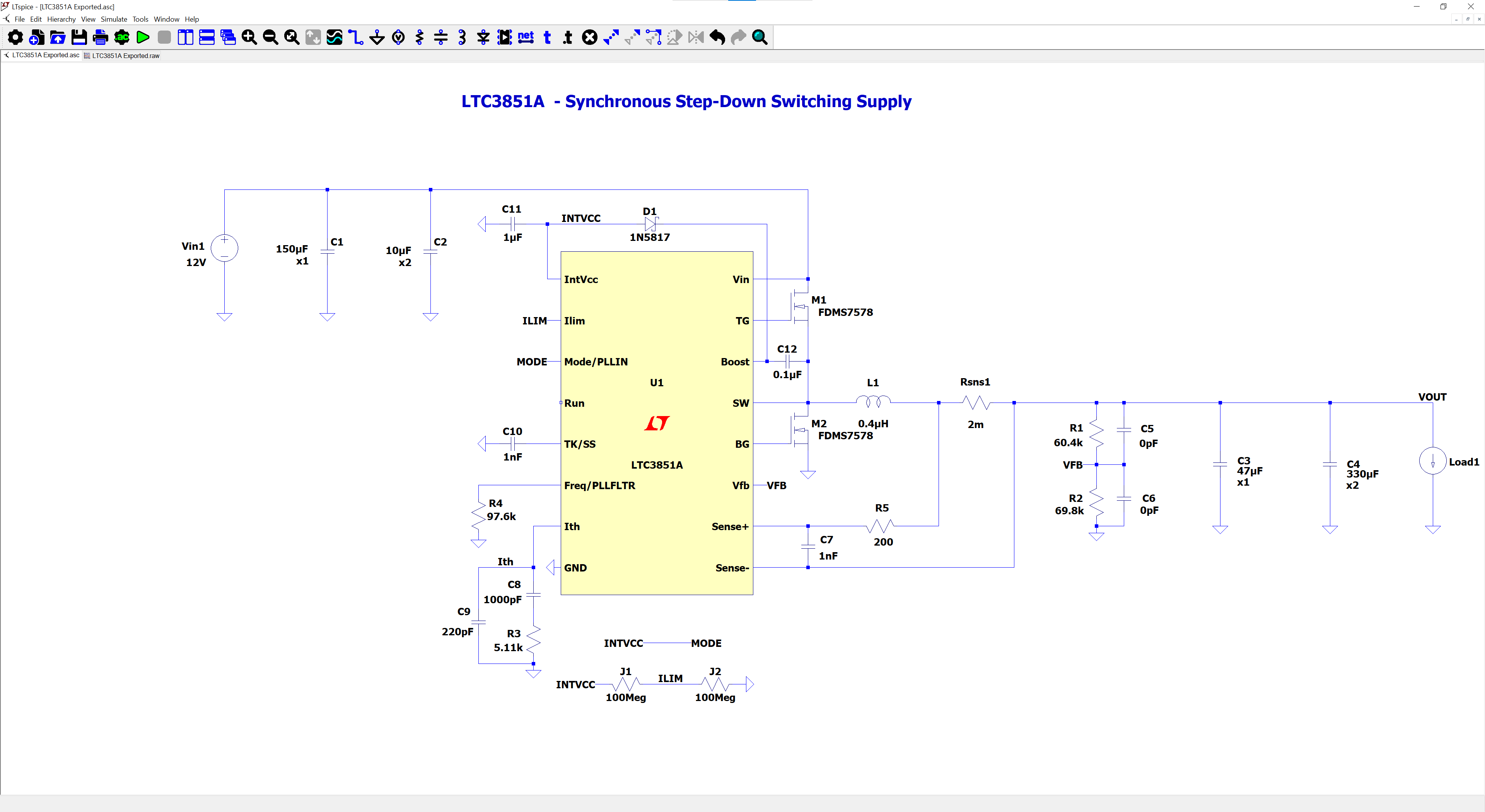

可以将LTpowerCAD设计导出到LTspice，进一步执行时域仿真。

文档

有关LTpowerCAD电源设计工具的其他支持，请参阅我们的快速入门指南和产品列表，获取帮助。

LTpowerCAD II快速入门(PDF) (PDF)
LTpowerPlanner用户指南 (PDF)
AN-140：线性稳压器和开关模式电源的基本概念
AN-158：使用LTpowerCAD设计工具通过五个简单步骤设计电源参数
AN-164：LTpowerPlanner程序——系统级电源架构设计工具

开关稳压器设计工具


ADI的设计工具套件可帮助客户实现其电源性能目标，同时为工程师提供从设计开始就优化电路板的平台。本演示将重点介绍ADI电源产品组合的典型示例。
