LTC3025
Info: : 量产
searchIcon
cartIcon

LTC3025

300mA 微功率 VLDO 线性稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LTC3025/LTC3406-1.5 Demo Circuit - High Efficiency Step-Down Converter with VLDO (2.7-5.5V to 1.5V @ 600mA & 1.2V @ 300mA) Download 2.00KB LTspice LTC3035/LTC3025 Demo Circuit - Dual LDO Output (1.7-5.5V to 1.5V/1.8V @ 300mA) Download 2.00KB LTspice LTC3025 - LDO Linear Regulators Download 1.1 KB
产品模型 4
特性
  • 宽输入电压范围：0.9V 至 5.5V
  • 可在采用陶瓷电容器时稳定
  • 非常低压差：45mV (在 300mA)
  • 可调输出范围：0.4V 至 3.6V
  • ±2% 电压准确度 (在整个温度和电源负载范围)
  • 低噪声：80μVRMS (10Hz 至 100kHz)
  • BIAS 电压范围：2.5V 至 5.5V
  • 快速瞬变恢复
  • 停机模式将负载与 VIN 和 VBIAS 断接
  • 低工作电流：IIN = 4μA，IBIAS = 50μA (典型值)
  • 低停机电流：IIN = 1μA，IBIAS = 0.01μA (典型值)
  • 输出电流限制
  • 热过载保护

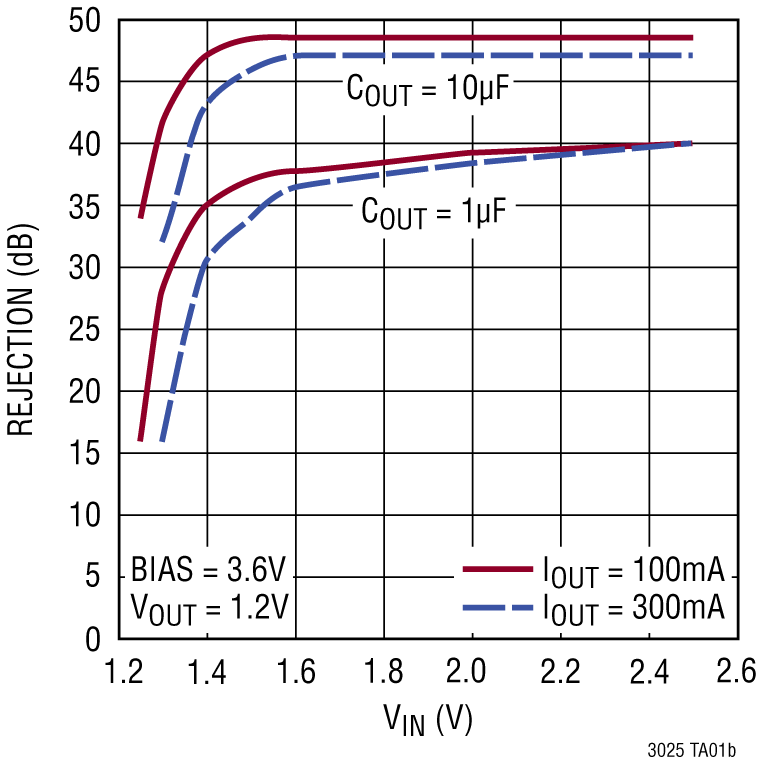

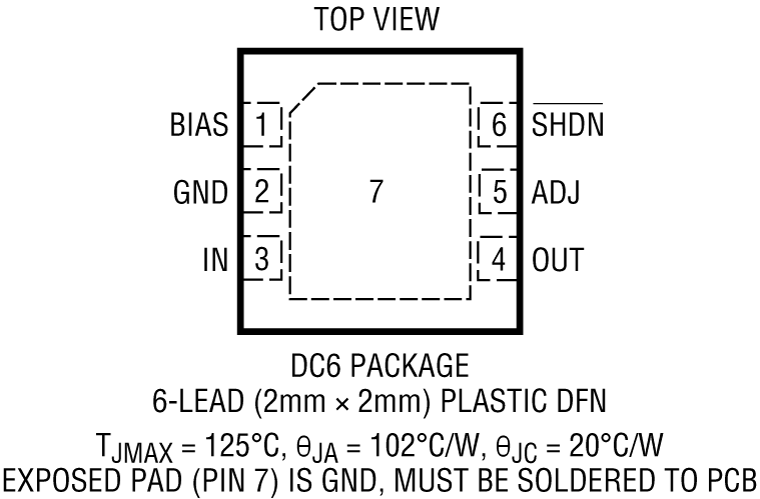

  • 采用 6 引脚 (2mm x 2mm) DFN 封装
更多细节
show more Icon

LTC3025是一款微功耗VLDO™（极低压差）线性稳压器，工作输入电压低至0.9V。该器件能够提供300mA输出电流，典型压差仅为45mV。运行内部基准电压源和LDO电路需要BIAS电源，输出电流直接来自IN电源以实现高效调节。内部基准电压低至0.4V，因此可将LTC3025的输出电压设置为比常见的LDO（0.4V至3.6V电压范围）更低的电压。输出电压可通过两个超小型SMD电阻设置。

LTC3025具有低静态电流，使其非常适合用于电池供电系统。对于3节NiMH和单节锂离子应用，BIAS电压可直接从电池中提供，输入可来自高效率降压稳压器，从而提供高效率、低噪声输出。

其他特性包括高输出电压精度、出色的瞬态响应、使用低至1μF的超低ESR陶瓷电容提供的稳定性、短路、热过载保护和输出电流限制。LTC3025采用采用纤巧、扁平(0.75mm) 的6引脚DFN (2mm × 2mm)封装。

输出电流 输出电压
LTC3025 300mA 可调（0.4V至3.6V）
LTC3025-1 500mA 可调（0.4V至3.6V）
LTC3025-2 500mA 1.2V固定
LTC3025-3 500mA 1.5V固定
LTC3025-4 500mA 1.8V固定



应用

  • 低功耗手持式设备
  • 低电压逻辑电源
  • DSP电源
  • 蜂窝电话
  • 便携式电子设备
  • 手持式医疗仪器
  • 用于开关电源噪声抑制的后置调节器
Show More Arrow image
file 查看数据手册 (Rev.E)
Documentation 查看所有文档
LTspice LTC3025/LTC3406-1.5 Demo Circuit - High Efficiency Step-Down Converter with VLDO (2.7-5.5V to 1.5V @ 600mA & 1.2V @ 300mA) Download 2.00KB LTspice LTC3035/LTC3025 Demo Circuit - Dual LDO Output (1.7-5.5V to 1.5V/1.8V @ 300mA) Download 2.00KB LTspice LTC3025 - LDO Linear Regulators Download 1.1 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3025

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/05/2011
英文

LTC3025: 300mA Micropower VLDO Linear Regulator Data Sheet (Rev.E)

打开PDF文件

redirect
1.07 M
download

下载 PDF

PDF Vector

PDF

更新 04/26/2011
日文

LTC3025: 300mA、マイクロパワー、VLDOリニア・レギュレータ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC741A - Demo Manual redirect icon

382.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R415 Reliability Data redirect icon

25.65 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 11/01/2004
英文
Power Supply Tracking for Linear Regulators redirect icon

PDF Vector

HTML

更新 11/01/2004
日文
リニア・レギュレータの電源トラッキングを実現する redirect icon

应用笔记

3

PDF Vector

HTML

更新 09/01/2019
日文
AN-140: リニア・レギュレータとスイッチング電源の基本概念 redirect icon

PDF Vector

HTML

更新 09/01/2019
英文
AN-140: Basic Concepts of Linear Regulator and Switching Mode Power Supplies redirect icon

PDF Vector

HTML

更新 09/01/2019
中文
AN-140：线性调节器和开关模式电源的基本概念 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3025EDC#TRMPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3025EDC#TRPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3025IDC#TRMPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3025IDC#TRPBF 6-Lead DFN (2mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

单电源监控器1
LTC2935
popup image
Cart

量产

具电源故障输出、可选门限的超低功率监控器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

DC741A

LTC3025EDC演示板 | 低VIN、VLDO线性 稳压器，0.9V ≤ VIN ≤ 5.5V，VOUT = 0.8V/1.2V/1.5V/1.8V/可调(300mA)

zoom

DC741A

LTC3025EDC演示板 | 低VIN、VLDO线性 稳压器，0.9V ≤ VIN ≤ 5.5V，VOUT = 0.8V/1.2V/1.5V/1.8V/可调(300mA)

download icon

下载

 print icon

打印
DC741A
LTC3025EDC演示板 | 低VIN、VLDO线性 稳压器，0.9V ≤ VIN ≤ 5.5V，VOUT = 0.8V/1.2V/1.5V/1.8V/可调(300mA)
立即购买 更多内容

产品详情

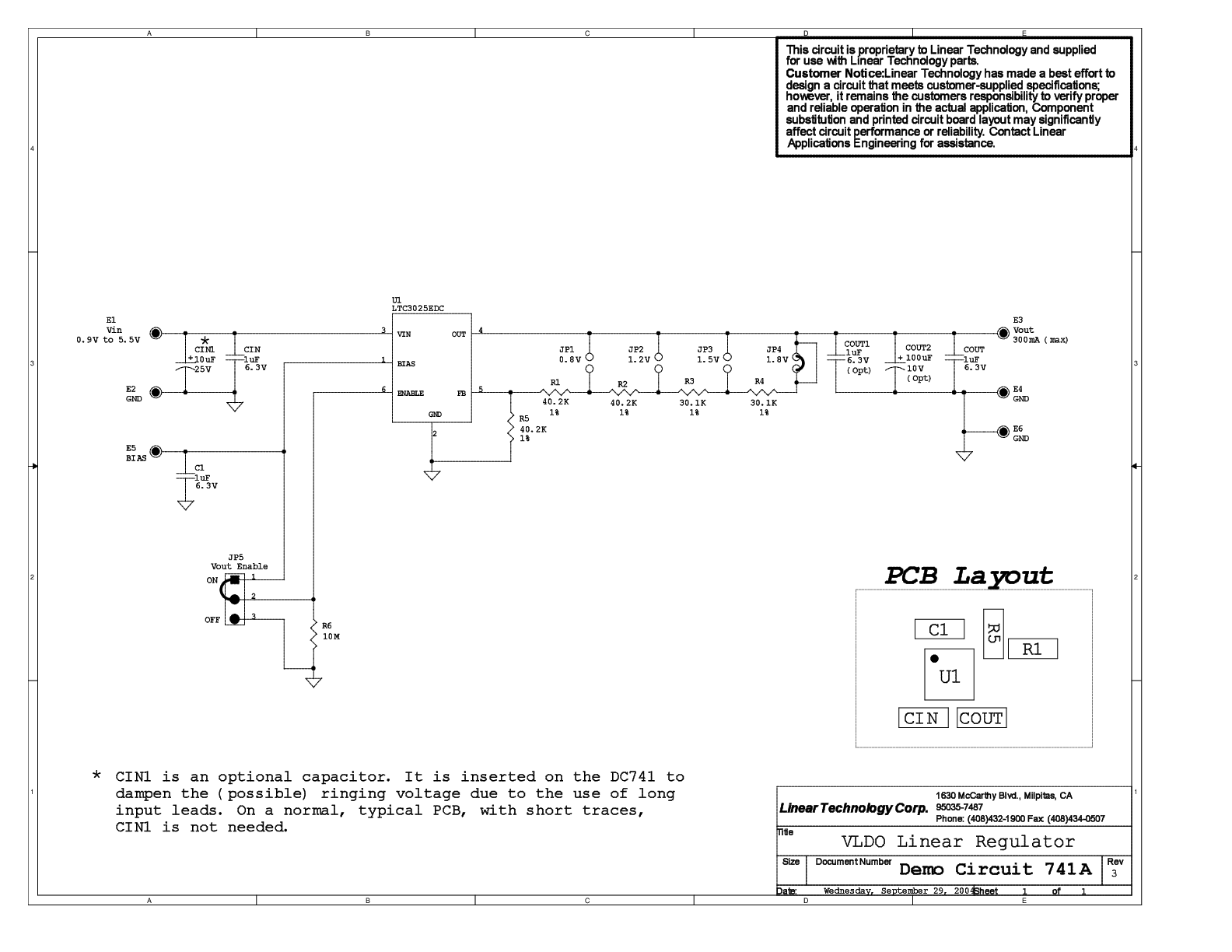

演示电路741是一款使用300mA输出电流LTC3025线性稳压器的超低压差电源，该稳压器采用小型2mm x 2mm 6引脚DFN封装。DC741具有0.9V至5.5V的输入电压范围，并提供0.8V、1.2V、1.5V、1.8V的跳线可选输出电压或0.4V至3.6V之间的用户定义值。


LTC3025具有0.4V的基准电压，使DC741可向低电压应用供电。DC741还非常适用于降压开关稳压器后置调节，可构建高效率低噪声电源。DC741采用小型陶瓷电容，表明LTC3025使用陶瓷输出电容能够保持稳定性。

资料

pdf icon

PDF

DC741A - Demo Manual Download

382.00K

pdf icon

PDF

DC741A - Schematic Download

126.00K

pdf icon

ZIP

DC741A - Design File Download

699.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC741A

LTC3025EDC演示板 | 低VIN、VLDO线性 稳压器，0.9V ≤ VIN ≤ 5.5V，VOUT = 0.8V/1.2V/1.5V/1.8V/可调(300mA)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3025/LTC3406-1.5 Demo Circuit - High Efficiency Step-Down Converter with VLDO (2.7-5.5V to 1.5V @ 600mA & 1.2V @ 300mA) Download

2.00K

spice tool Lt Spice

LTC3035/LTC3025 Demo Circuit - Dual LDO Output (1.7-5.5V to 1.5V/1.8V @ 300mA) Download

2.00K

spice tool Lt Spice

LTC3025 - LDO Linear Regulators Download

1.1 K

参考电路 4

DE5-Net Dev Kit

Terasic DE5-Net Stratix V Board

zoomopens a dialog

Terasic DE5-Net Stratix V Board

download icon

下载

 print icon

打印
Terasic DE5-Net Stratix V Board

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

使用部分 5

LTC4357 reference design link

LTC3025 reference design link

LTM4601 reference design link

LT3080-1 reference design link

LTM4628 reference design link

DK-START-5AGXB3N Starter Kit

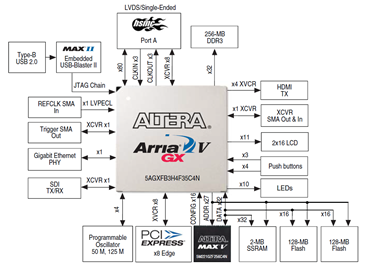

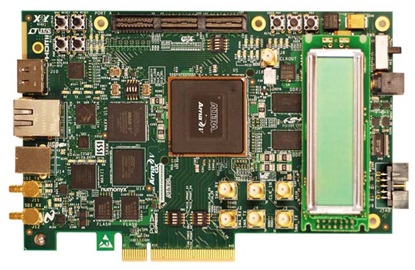

Altera Arria V GX Starter Kit

zoomopens a dialog

Altera Arria V GX Starter Kit

download icon

下载

 print icon

打印
Altera Arria V GX Starter Kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

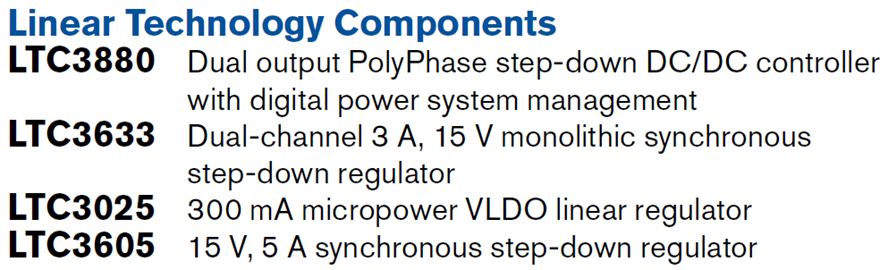

使用部分 4

LTC3605 reference design link

LTC3025 reference design link

LTC3633 reference design link

LTC3880 reference design link

DK-SI-4SGX230N Kit

Altera Transceiver Signal Integrity Kit, Stratix IV GX Edition

zoomopens a dialog

Altera Transceiver Signal Integrity Kit, Stratix IV GX Edition

download icon

下载

 print icon

打印
Altera Transceiver Signal Integrity Kit, Stratix IV GX Edition

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

使用部分 6

LTC2418 reference design link

LT1761 reference design link

LTC3025 reference design link

LT3080 reference design link

LTM4616 reference design link

LTM4601 reference design link

DK-DEV-5CEA7N Dev Kit

Altera Cyclone V E Development Kit

zoomopens a dialog

Altera Cyclone V E Development Kit

download icon

下载

 print icon

打印
Altera Cyclone V E Development Kit

参考设计

tooltip Info:参考设计

特性和优点

  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
  • Our reference designs are supported by an intuitive design tool set and IP
  • Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
查看参考设计详情 external link

使用部分 8

LTC3026-1 reference design link

LTC3025-1
LTC3025-2
LTC3025-3
LTC3025-4 reference design link

LTC3103 reference design link

LTC3025 reference design link

LT3009 reference design link

LTC3026 reference design link

LTC3600 reference design link

LTC3608 reference design link
