LTC3026-1: 1.5A Low Input Voltage VLDO Linear Regulator Data Sheet8/6/2012PDF176K
概览
优势和特点
- 输入电压范围：1.14V 至 5.5V

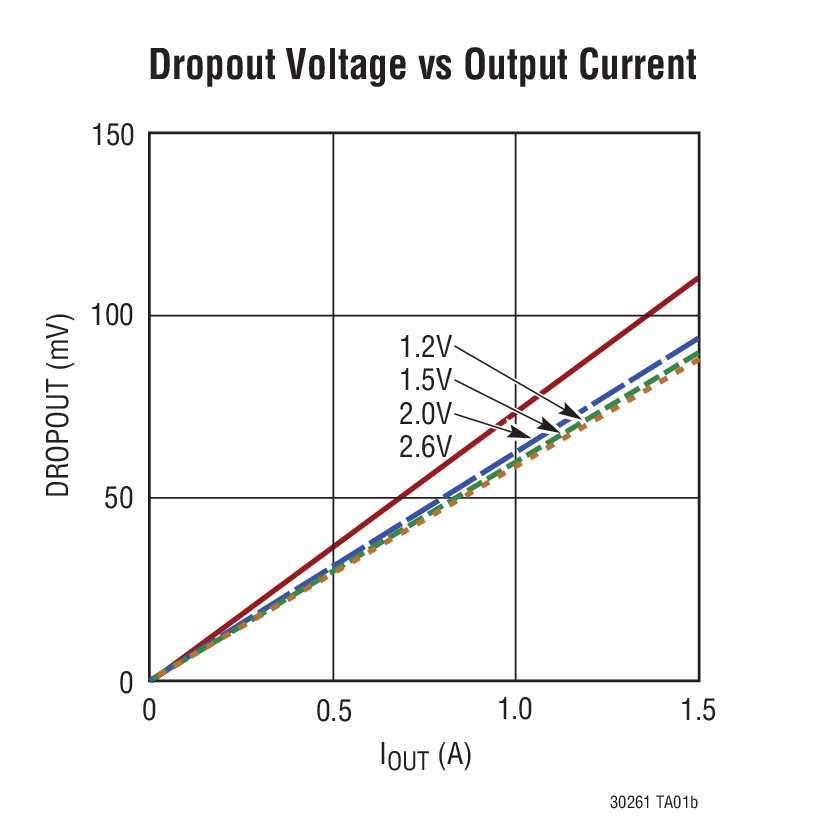

- 低压差电压：在 IOUT = 1.5A 时为 100mV
- 可调输出范围：0.4V 至 2.6V
- 输出电流：高达 1.5A
- 卓越的电源抑制性能 (即使在接近压差的条件下也不例外)
- 停机模式将负载从 VIN 和 VBST 断接
- 低工作电流：
- IIN = 95μA (在 VIN = 1.5V)
- IBIAS = 175μA (在 VBIAS = 5V)
- 低停机电流：
- IIN < 1μA (典型值)，IBST = 0.1μA (典型值)
- 在采用 10μF 或更大的陶瓷电容器时可实现稳定
- 短路、反向电流保护
- 过热保护

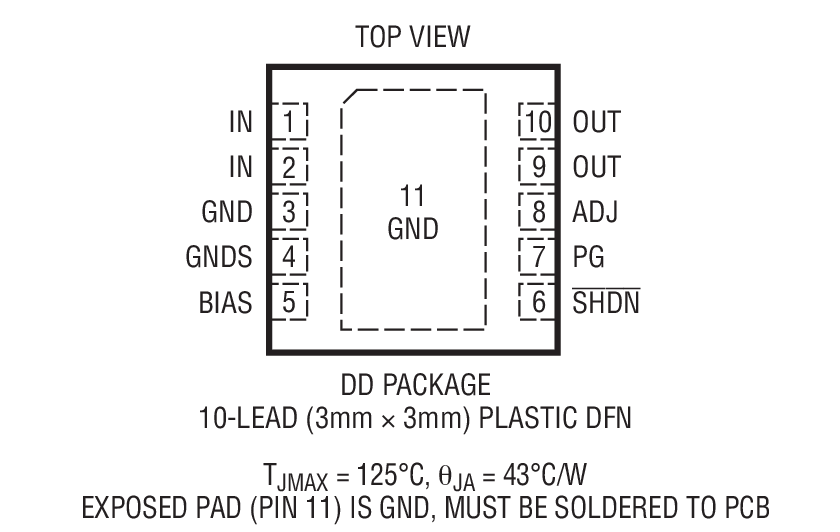

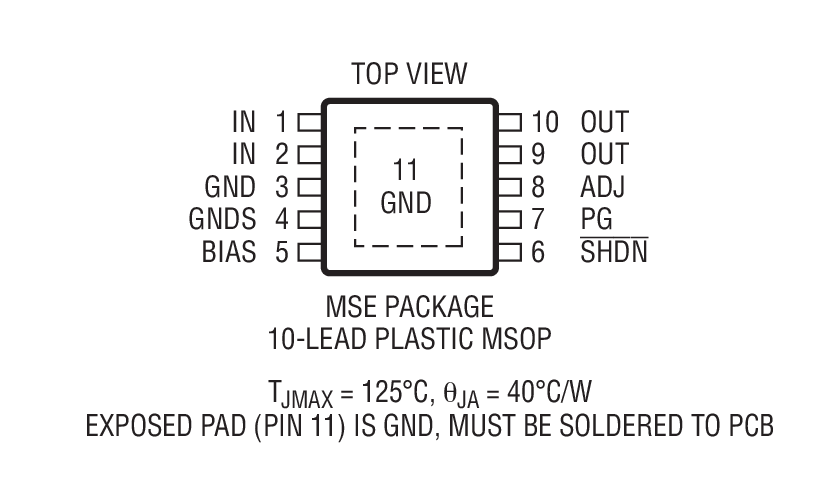

- 采用 10 引脚 MSOP 封装和 10 引脚 (3mm x 3mm) DFN 封装
产品详情
LTC®3026-1 是一款非常低压差 (VLDO™) 线性稳压器，可在输入电压低至 1.14V 的条件下运作。该器件能够提供 1.5A 输出电流，典型压差电压仅为 100mV。输出电流直接来自输入电源，旨在实现效率的较大化。
LTC3026-1 与 LTC3206 基本相同，只是前者在内部停用升压转换器。由于升压转换器被停用，因此 LTC3026 的 SW 引脚被一个接地引脚所替代，而 BST 引脚则被一个需要采用外部 5V 电源进行运作的 BIAS 引脚取代。

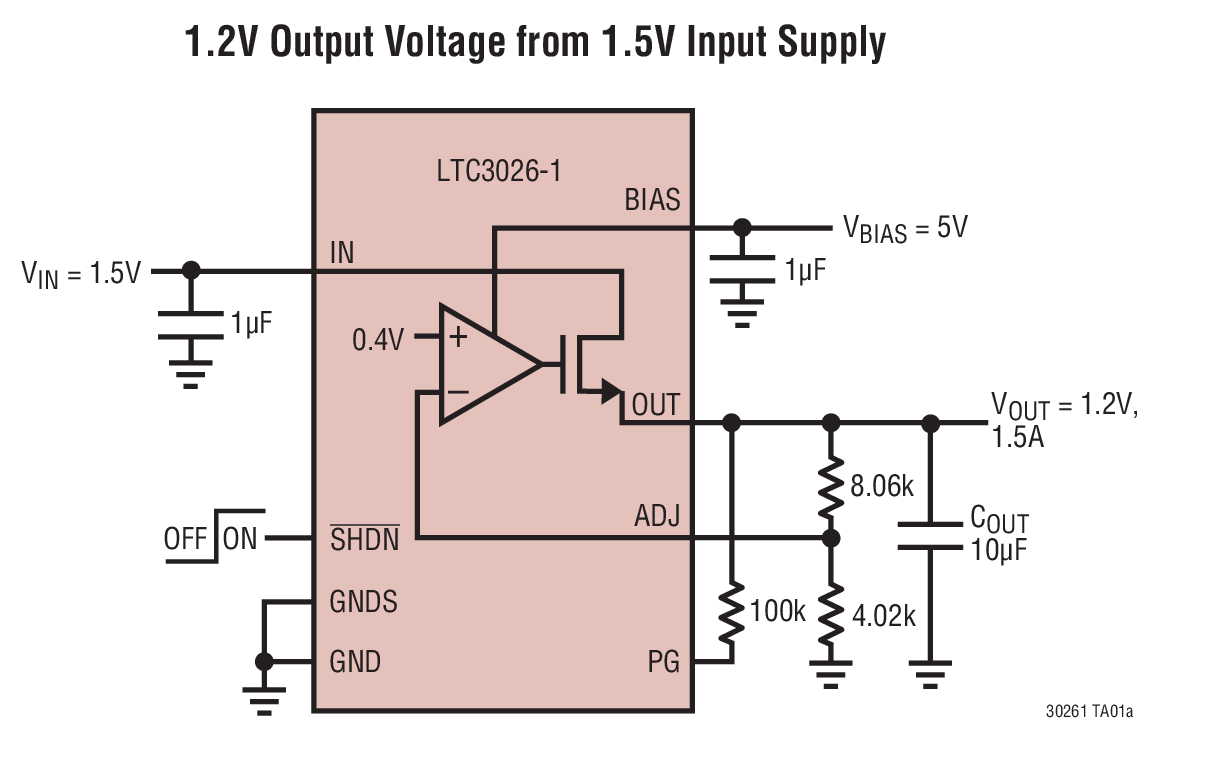

LTC3026-1 稳压器可在采用 10μF 或更大的陶瓷输出电容器时保持稳定。该器件具有一个 0.4V 的低基准电压，用于通过两个外部电阻器来设置输出电压。另外，这款器件还具有内部电流限制、过热停机和反向输出电流保护功能。LTC3026-1 采用小外形 10 引脚 MSOP 封装或扁平 (高度仅 0.75mm) 10 引脚 3mm x 3mm DFN 封装。
应用
- 高效率线性稳压器
- 用于开关电源的后置稳压器
- 微处理器电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
-
Power Management Solutions for NXP Processors4/9/2018PDF8 M
-
Avoid Debugging Cycles in Power Management for FPGA, GPU and ASIC Systems8/1/2016 LT Journal
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3026
LTC3026-1
参考电路 (2)
