产品详情
产品模型 3
特性
  • 订购定制程序器件
  • 双通道、快速、模拟环路具数字接口以用于控制和监视
  • 宽输入电压范围:4.5V 至 26.5V
  • 输出电压范围:0.5V 至 5.4V (在 VOUT0 上为 4V)
  • 在整个温度范围内具有 ±1% 的最大 DC 输出误差
  • 在 10A 负载条件下具有 ±2.5% 的电流回读准确度
  • 符合 400kHz PMBus 标准的 I2C 串行接口
  • 集成型 16 位 ΔΣ ADC
  • 恒定频率电流模式控制
  • 可对多个模块进行并联和均流
  • 16 个从地址;电源轨 / 全局寻址
  • 16mm x 16mm x 5.01mm BGA 封装
  • 下载 LTpowerPlay 软件

可读数据:

  • 输入和输出电压、电流和温度
  • 运行峰值、正常运行时间、故障和报警
  • 内置 EEPROM 故障日志记录

可写数据和可配置参数:

  • 输出电压、电压排序和裕度调节
  • 数字软起动 / 停止斜坡
  • OV / UV / OT、UVLO、频率和调相
更多细节
show more Icon

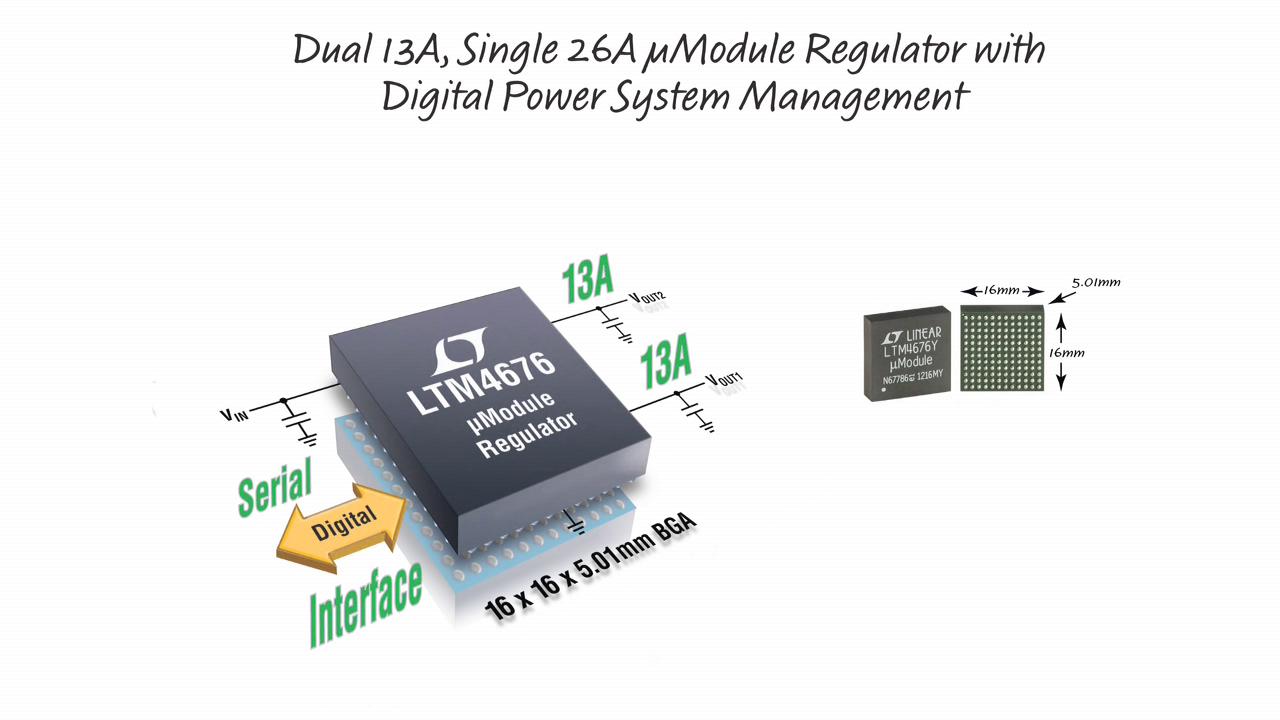

LTM®4676 是一款双通道 13A 或单通道 26A 降压型 μModule® (微型模块) DC/DC 稳压器,其具有通过 PMBus (一种基于 I2C 的开放标准数字接口协议) 实现的远程可配置性及电源管理参数的遥测监控功能。LTM4676 包括快速模拟控制环路、高精度混合信号电路、EEPROM、功率 MOSFET、电感器和支持组件。

LTM4676 的两线式串行接口允许以可编程摆率和排序延迟时间对输出进行裕度调节、调谐以及斜坡上升和下降。输入和输出电流和电压、输出功率、温度、正常运行时间和峰值是可读的。不需要 EEPROM 存储内容的定制配置。在启动时,输出电压、开关频率和通道相位角分配可利用引脚搭接电阻器来设定。可提供 LTpowerPlay GUI 和 DC1613 USB 至 PMBus 转换器和演示套件。

LTM4676 采用 16mm x 16mm x 5.01mm BGA 封装,并符合 SnPb 或 RoHS 标准的引脚涂层。



Applications

  • 原型设计、生产和实地环境中的系统优化、特性分析和数据挖掘
  • 电信、数据通信和存储系统
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

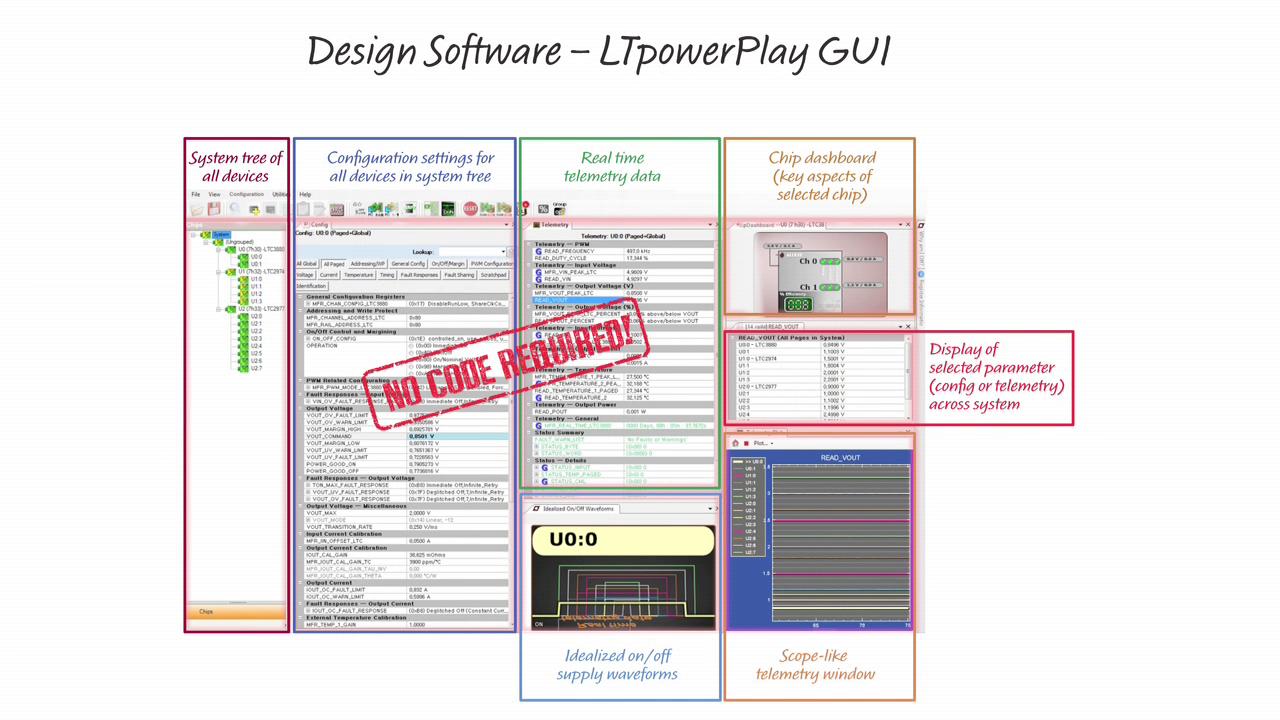

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM4676EY#PBF
  • HTML
  • HTML
LTM4676IY
  • HTML
  • HTML
LTM4676IY#PBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

DC2087A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

zoom

DC2087A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

LTM4676 Demo Board | Buck µModule, 4.5V ≤ VIN ≤ 16V, VOUT = 1V @ 26A

产品详情

Demonstration circuit 2087A is a single-output, high efficiency, high density, μModule® regulator with 4.5V to 16V input range. It can supply 26A maximum load current. The demo board has a LTM4676 μModule regulator, which is a dual 13A or single 26A step-down regulator with PMBus power system management. Please see LTM4676 data sheet for more detailed information.





reference details image

DC1811B-KIT

具有 DC1613A 演示套件的 LTM4676 | 具有 USB 至 PMBus 转接器 (DC1613A) 的 LTM4676 (DC1811)

zoom

DC1811B-KIT

具有 DC1613A 演示套件的 LTM4676 | 具有 USB 至 PMBus 转接器 (DC1613A) 的 LTM4676 (DC1811)

具有 DC1613A 演示套件的 LTM4676 | 具有 USB 至 PMBus 转接器 (DC1613A) 的 LTM4676 (DC1811)

产品详情

演示电路 1811B-A 是一款双输出、高效率、高密度 μModule® 稳压器,其输入范围为 4.5V 至 26.5V。每个输出可提供 13A 的最大负载电流。演示板采用了一个 LTM4676 μModule 稳压器,该器件是一款具有 PMBus 电源系统管理功能的双路 13A 或单路 26A 降压型稳压器。如需了解更多详细信息,请参见 LTM4676 数据手册。




reference details image

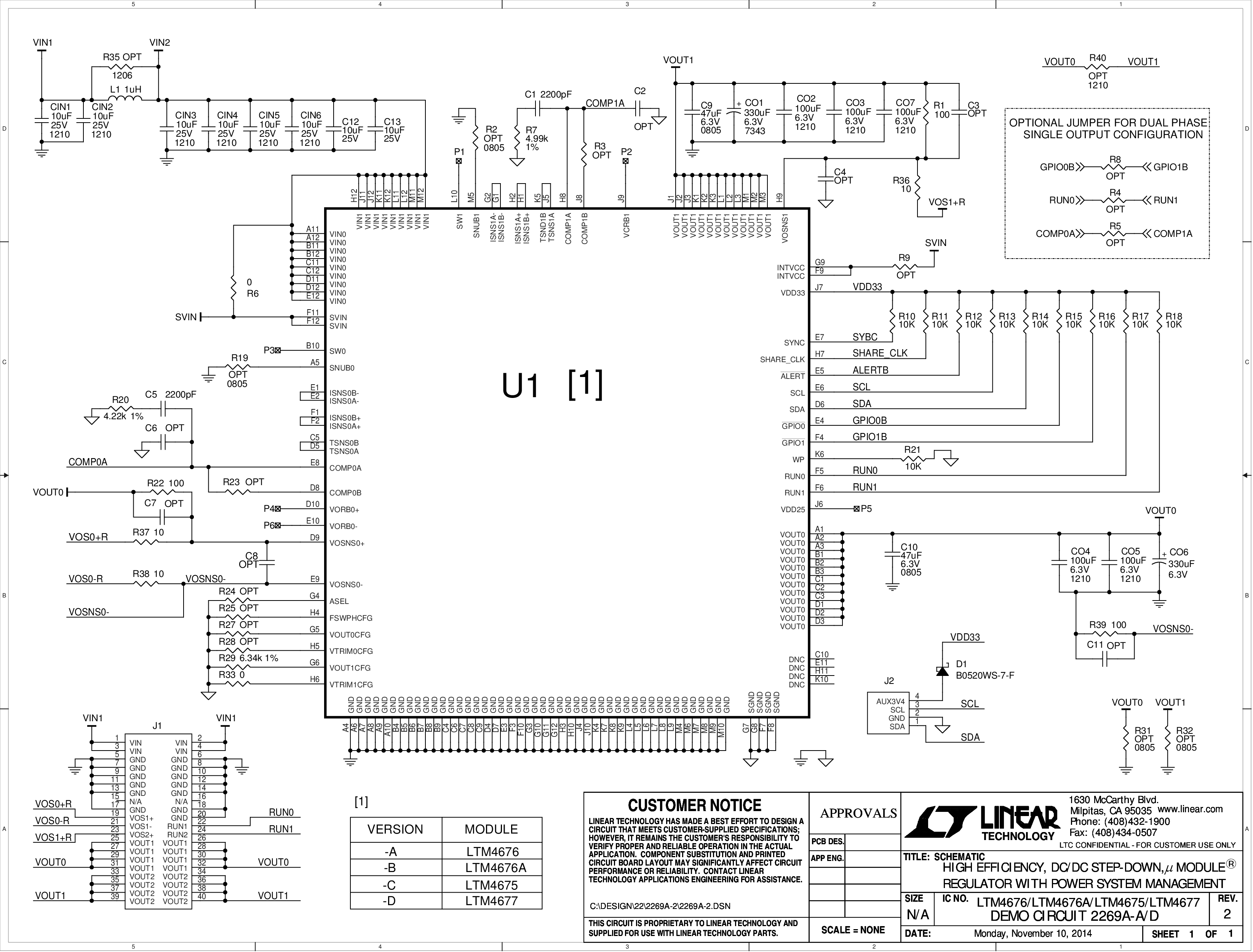

DC2269A-A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

zoom

DC2269A-A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

LTM4676 Plug-In Demo Board | 1.5" × 1.2" with Edge Connector, Dual 13A Buck μModule with PMBus, 4.5V ≤ VIN ≤ 26.5V, VOUT0 = 1V @ 13A, VOUT1 = 1.8V @ 13A

产品详情

Demonstration circuit 2269A-A is a dual-output, high efficiency, high density, μModule® supply on a small 1.5" × 1.2" PCB board with 4.5V to 26.5V input range. Each output can supply 13A maximum load current. The demo board has a LTM4676 μModule regulator, which is a dual 13A or single 26A step-down regulator with PMBus power system management. The DC2269A can be easily inserted to an edge connector for testing and debugging. It has an optional input filter inductor (L1) to further reduce input ripple EMI noise.
