LT3010
LT3010-5

50mA、3V 至 80V 低压差微功率稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 20
特性
  • 宽输入电压范围:3V 至 80V
  • 低静态电流:30μA
  • 低压差:300mV
  • 输出电流:50mA
  • 耐热增强型 8 引脚 MSOP 封装
  • 无需保护二极管
  • 固定输出电压:5V (LT3010-5)
  • 可调输出范围:1.275V 至 60V (LT3010)
  • 在停机模式的静态电流为 1μA
  • 采用 1μF 输出电容器可稳定
  • 采用铝电容器、钽电容器或陶瓷电容器可稳定
  • 反向电池保护
  • 没有来自输出的反向电流
  • 热限制
  • 符合AEC-Q100的汽车应用要求
更多细节
show more Icon

LT®3010 是一款高电压、微功率低压差线性稳压器。该器件能够提供 50mA 输出电流和一个 300mV 的压差电压。LT3010 专为在电池供电型或高电压系统中使用而设计,低静态电流 (工作时为 30μA,停机模式中则为 1μA) 使其成为一种理想的选择。在压差条件下,静态电流也处于良好受控状态。

LT3010 的其他特点包括在采用非常小输出电容器情况下运作的能力。这些稳压器可在输出端上仅布设 1μF 电容器时稳定,而大多数老式器件则需要采用 10μF 至 100μF 电容器。可以使用小的陶瓷电容器,而不像其他稳压器常见的那样必需增加 ESR。内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

该器件可提供一个 5V 固定输出电压,而且可以用作一款具一个 1.275V 基准电压的可调型器件。LT3010 稳压器采用具裸露衬垫的 8 引脚 MSOP 封装,旨在增强热处理能力。

应用

  • 低电流高电压稳压器
  • 电池供电型系统的稳压器
  • 电信应用
  • 汽车应用
产品模型 20

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3010EMS8E#PBF
  • HTML
  • HTML
LT3010EMS8E#TRPBF
  • HTML
  • HTML
LT3010EMS8E#WPBF
  • HTML
  • HTML
LT3010EMS8E#WTRPBF
  • HTML
  • HTML
LT3010EMS8E-5#PBF
  • HTML
  • HTML
LT3010EMS8E-5#TRPBF
  • HTML
  • HTML
LT3010EMS8E-5#WPBF
  • HTML
  • HTML
LT3010EMS8E-5#WTRPBF
  • HTML
  • HTML
LT3010HMS8E#PBF
  • HTML
  • HTML
LT3010HMS8E#TRPBF
  • HTML
  • HTML
LT3010HMS8E#WPBF
  • HTML
  • HTML
LT3010HMS8E#WTRPBF
  • HTML
  • HTML
LT3010HMS8E-5#PBF
  • HTML
  • HTML
LT3010HMS8E-5#TRPBF
  • HTML
  • HTML
LT3010HMS8E-5#WPBF
  • HTML
  • HTML
LT3010HMS8E-5#WTRPBF
  • HTML
  • HTML
LT3010MPMS8E#PBF
  • HTML
  • HTML
LT3010MPMS8E#TRPBF
  • HTML
  • HTML
LT3010MPMS8E-5#PBF
  • HTML
  • HTML
LT3010MPMS8E-5#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010MPMS8E#PBF

量产

LT3010MPMS8E#TRPBF

量产

LT3010MPMS8E-5#PBF

量产

LT3010MPMS8E-5#TRPBF

量产

7月 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

2月 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

LT3010MPMS8E#PBF

量产

LT3010MPMS8E#TRPBF

量产

LT3010MPMS8E-5#PBF

量产

LT3010MPMS8E-5#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010MPMS8E#PBF

量产

LT3010MPMS8E#TRPBF

量产

LT3010MPMS8E-5#PBF

量产

LT3010MPMS8E-5#TRPBF

量产

7月 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

2月 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LT3010EMS8E#PBF

量产

LT3010EMS8E#TRPBF

量产

LT3010EMS8E-5#PBF

量产

LT3010EMS8E-5#TRPBF

量产

LT3010HMS8E#PBF

量产

LT3010HMS8E#TRPBF

量产

LT3010HMS8E-5#PBF

量产

LT3010HMS8E-5#TRPBF

量产

LT3010MPMS8E#PBF

量产

LT3010MPMS8E#TRPBF

量产

LT3010MPMS8E-5#PBF

量产

LT3010MPMS8E-5#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

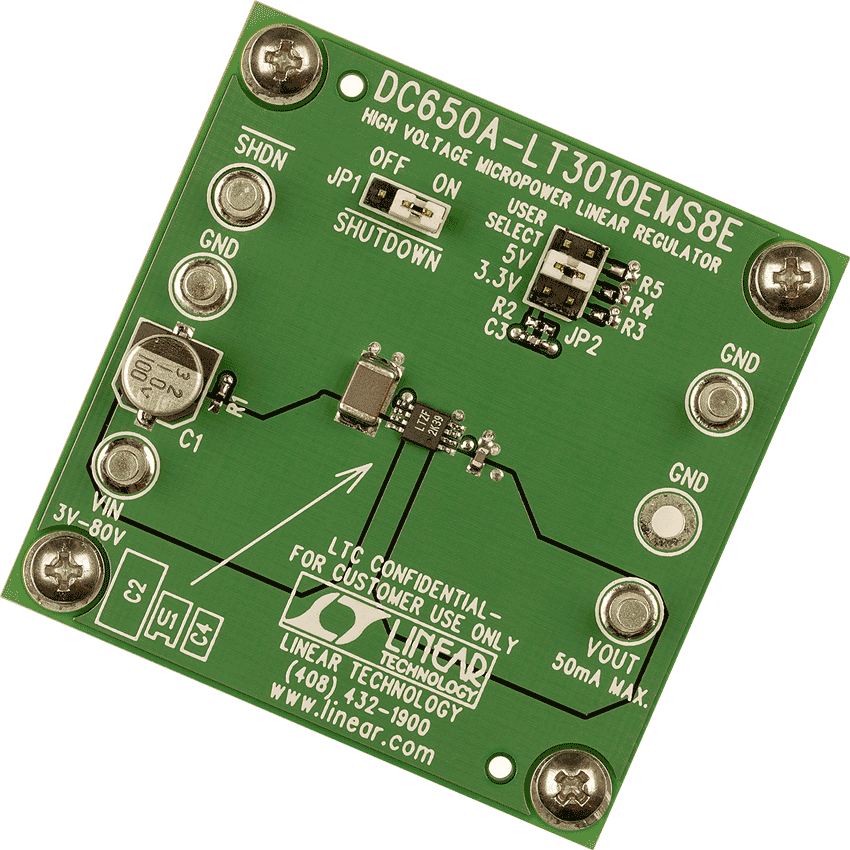

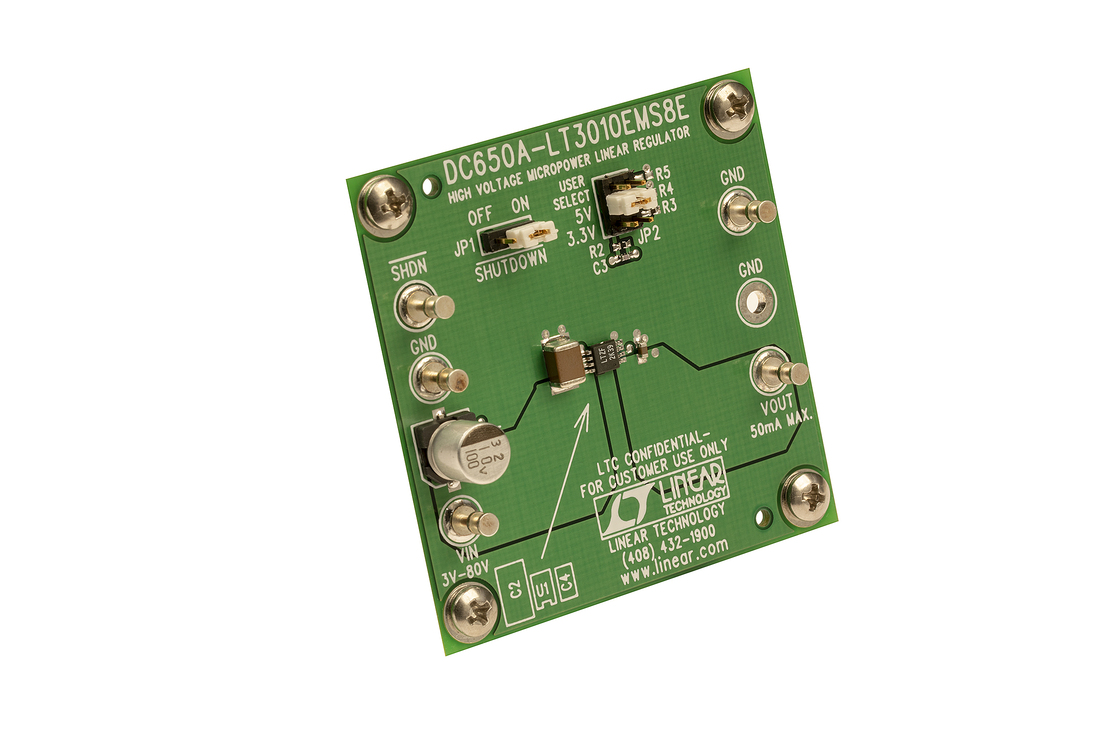

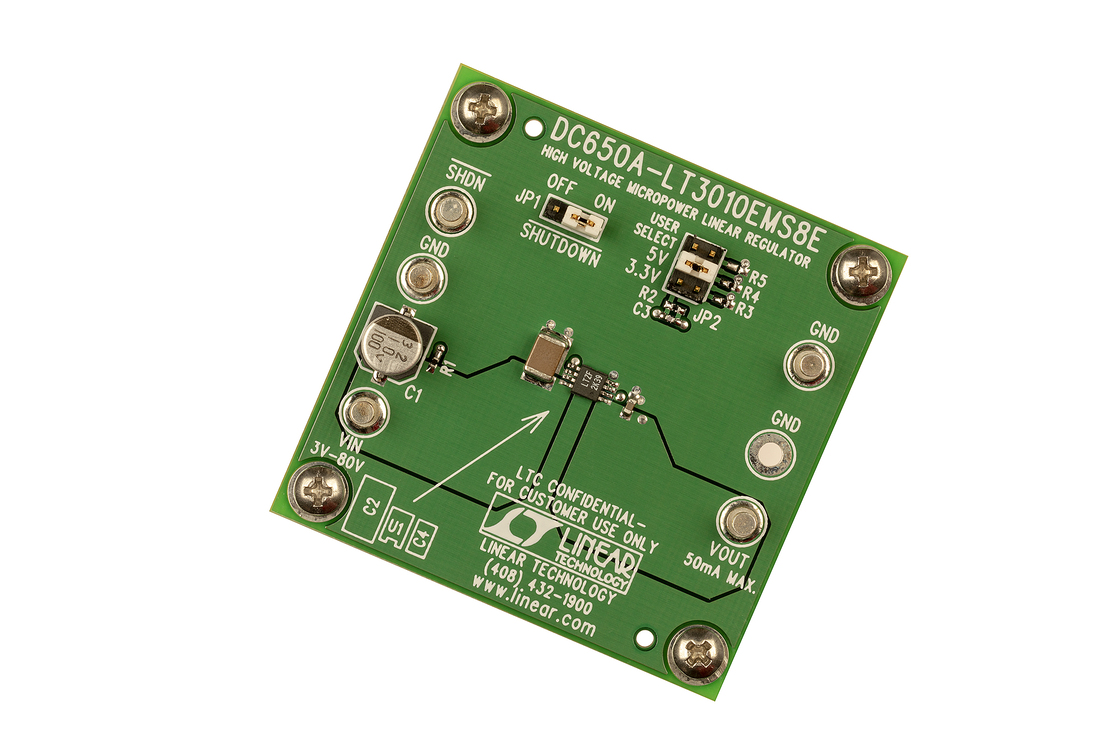

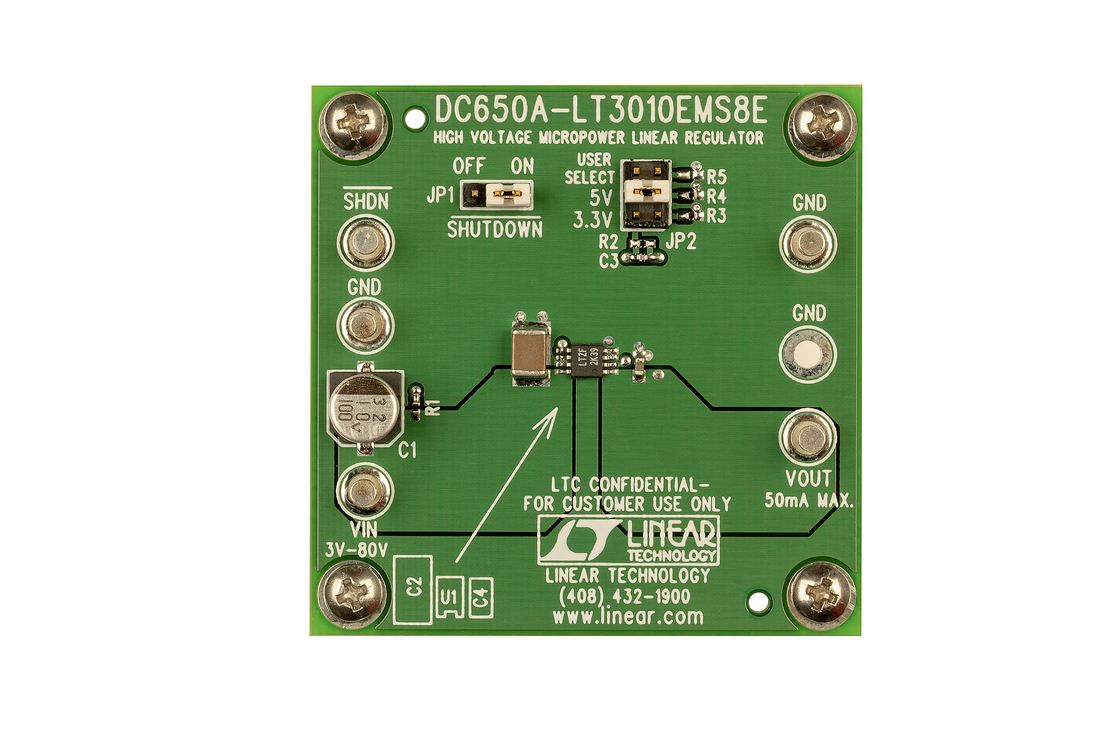

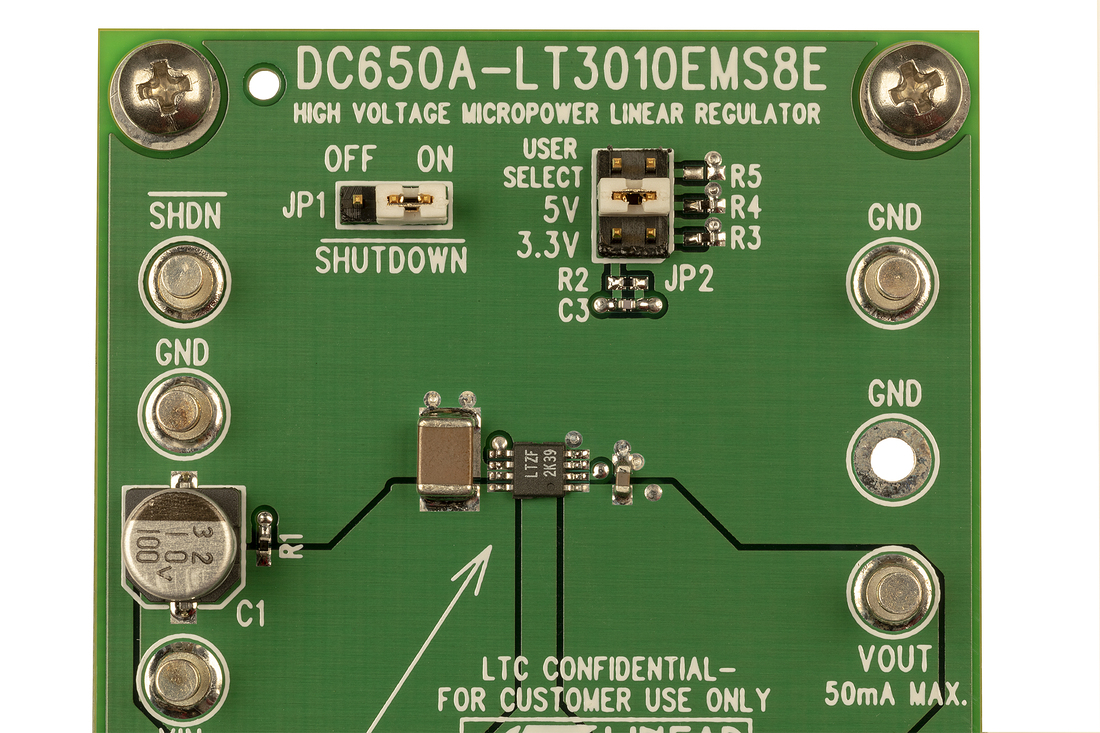

DC650A

LT3010EMS8E Demo Board | Micropower Linear Regulator, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/Adjustable @ 50mA

zoom

DC650A

LT3010EMS8E Demo Board | Micropower Linear Regulator, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/Adjustable @ 50mA

LT3010EMS8E Demo Board | Micropower Linear Regulator, 3V ≤ VIN ≤ 80V, VOUT = 3.3V/5V/Adjustable @ 50mA

产品详情

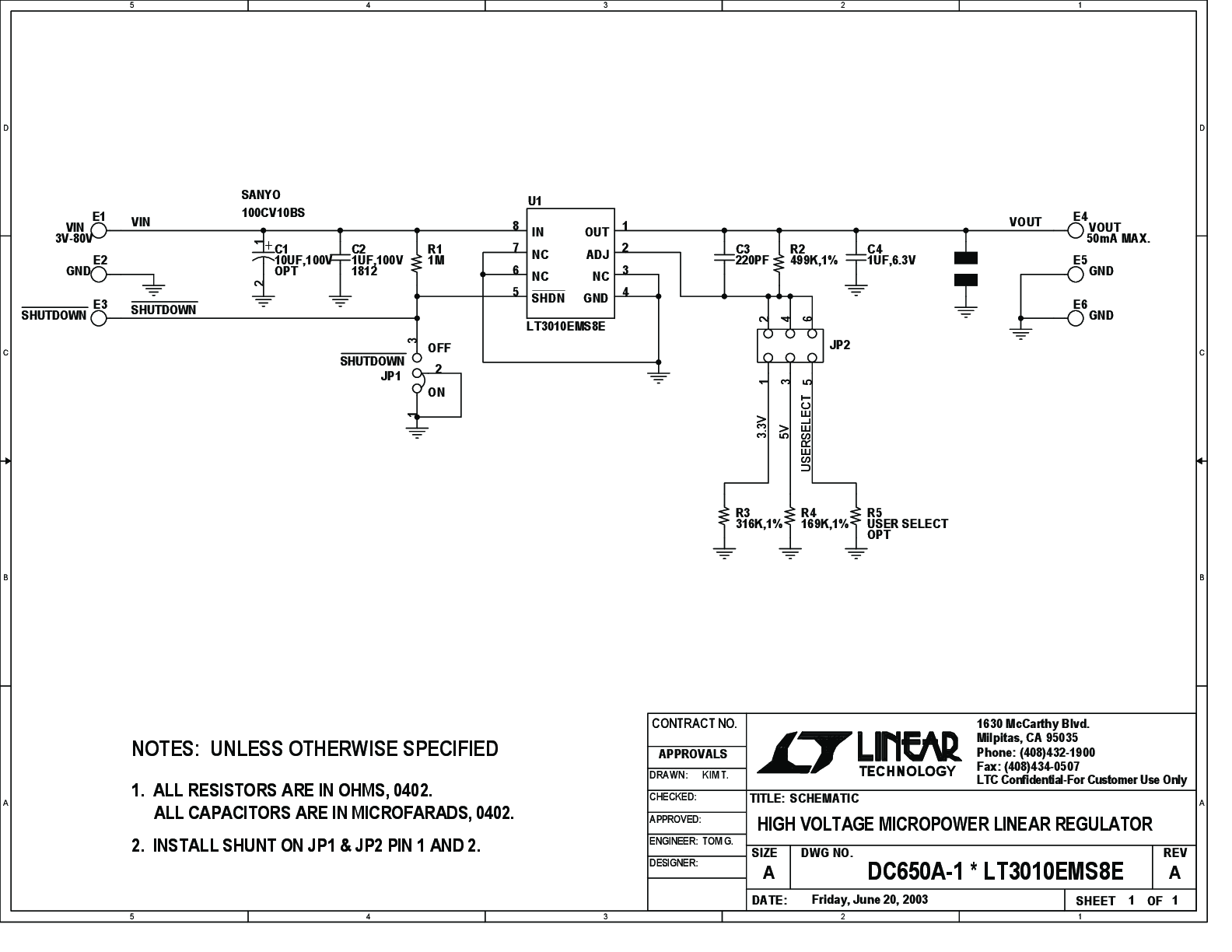

Demonstration circuit 650 is a high voltage micropower voltage regulator using the LT3010 low dropout linear regulator, which comes in a small 8-pin MS8 package. DC650 has an input voltage range from 3V to 80V. The circuit is capable of delivering up to 50mA of output current. The output voltage is jumper-selectable and can be set to 3.3V, 5V or a user-determined value between 1.22V and 60V.
