概览
优势和特点
- 多达 8 个差分输入或 16 个单端输入
- Easy Drive™ 技术实现了具零差分输入电流的轨至轨输入
- 以完整的准确度对高阻抗传感器直接进行数字化处理
- 具 27 个地址和一个用于同步全局地址的二线式 I2C 接口
- 600nVRMS噪声 (0.02LSB 转换噪声)
- GND 至 VCC 输入 / 基准共模范围
- 同时 50Hz / 60Hz 抑制
- 2ppm INL，无漏失码
- 1ppm 偏移和 15ppm 全标度误差
- 无延迟：数字滤波器可在单个周期内实现稳定 (即使在选择一个新的通道之后也不例外)
- 2.7V 至 5.5V 单工作电源 (0.8mW)
- 内部振荡器
- 纤巧型 5mm x 7mm QFN 封装
产品详情
LTC®2497 是一款采用 Easy Drive 技术和一个二线式 I2C 接口的 16 通道 (8 个差分通道)、16 位、无延迟增量累加 (No Latency ΔΣ™) ADC。这种已获专利的采样方案通过差分输入电流的自动抵消而消除了动态输入电流误差和片内缓冲的缺点。这使得既能够保持出色的 DC 准确度，同时又可对大的外部源阻抗和具有轨至轨输入范围的输入信号直接进行数字化处理。
LTC2497 包括一个集成振荡器。可以对该器件进行配置，以测量一个外部信号 (从 16 个工作于单端或差分模式的模拟输入通道的组合)。它能够自动地同时抑制 50Hz 和 60Hz 的线路频率。
LTC2497 提供了一个宽共模输入范围 (0V 至 VCC)，这与基准电压无关。可以选择单端输入或差分输入的任何组合，而且，第一个转换 (在选择一个新的通道之后) 是有效的。可利用多工器输出实现任选外部放大器在所有模拟输入之间的共用，而且，自动校准电路还将连续消除由这些放大器所引起的失调和漂移。
Applications
- 直接传感器数字化转换器
- 直接温度测量
- 仪表
- 工业过程控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R461 Reliability Data3/22/2018
-

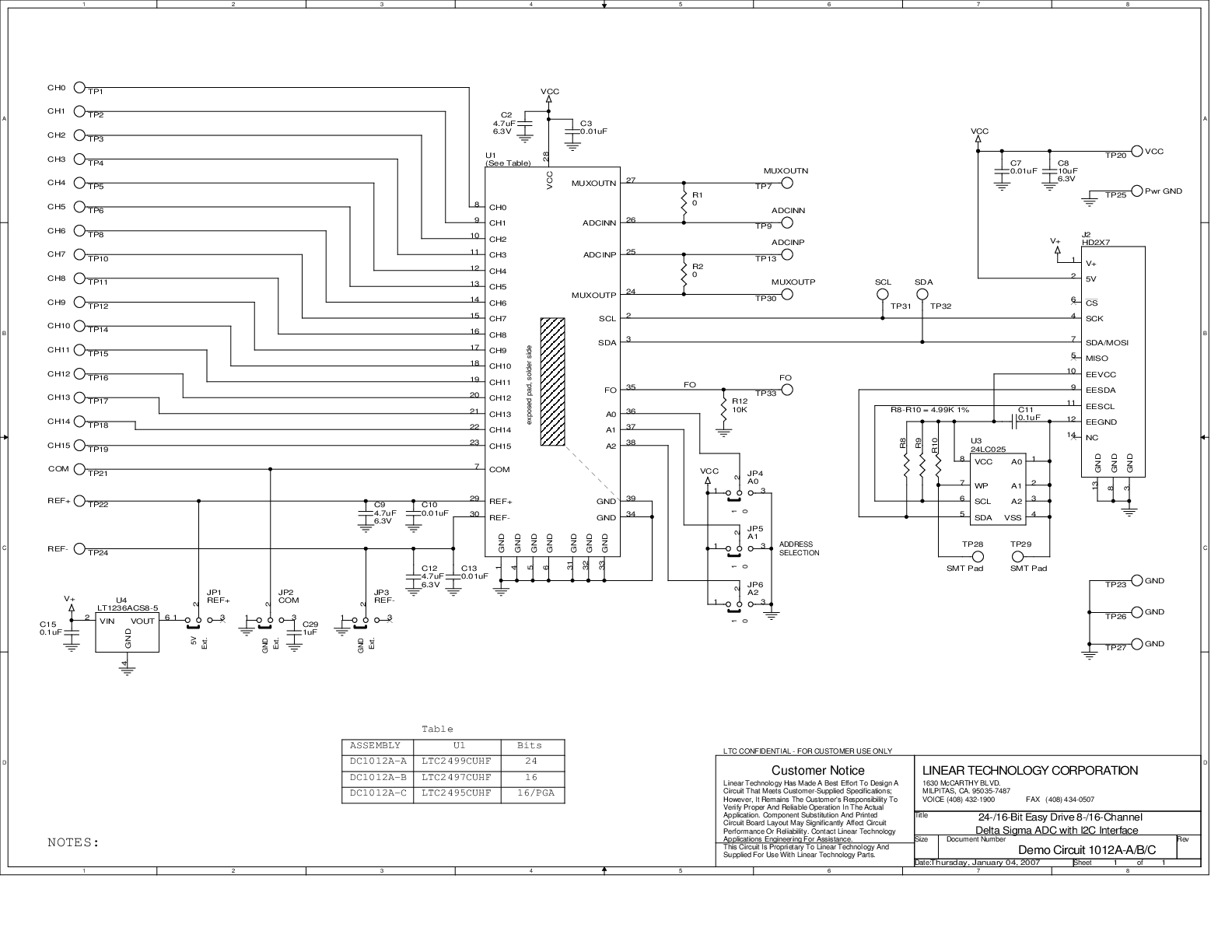

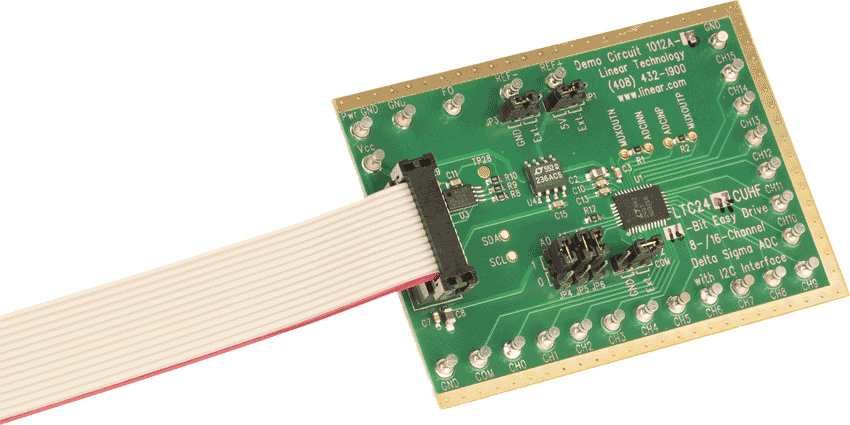

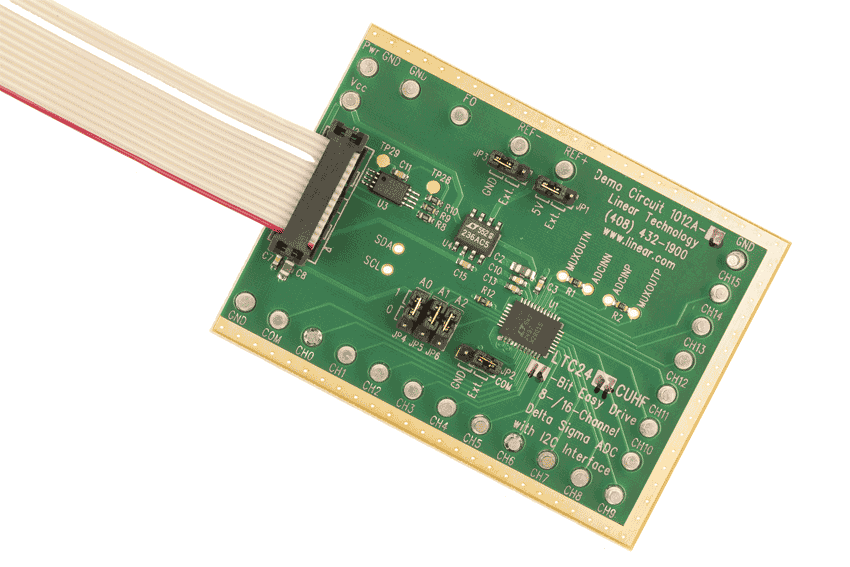

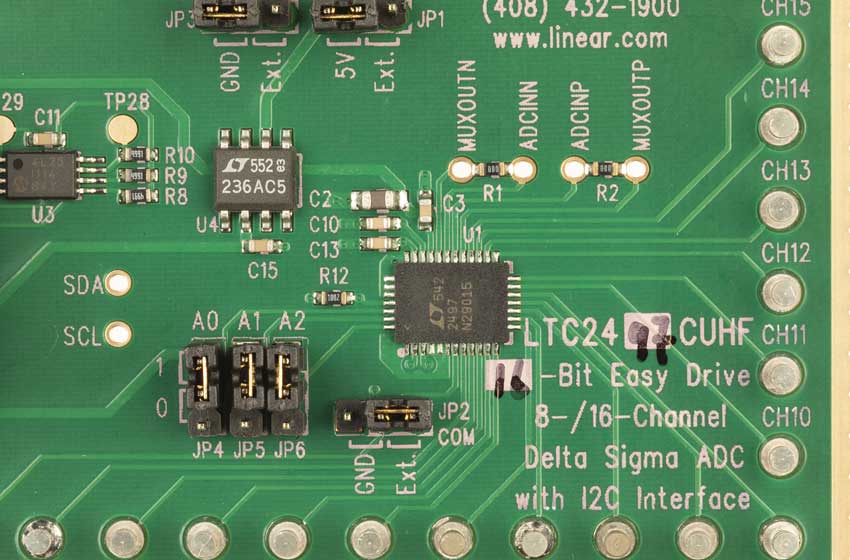

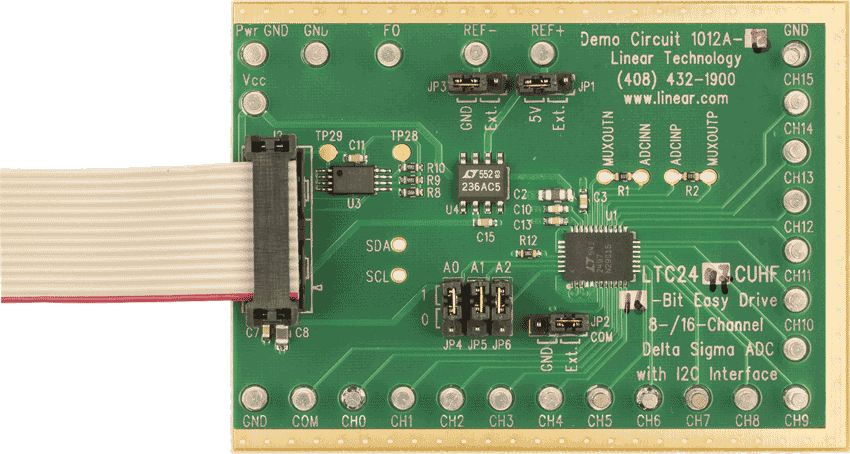

DC1012A - Demo Manual5/30/2013
-
No Latency Delta-Sigma™ ADCs5/30/2014
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
工具及仿真模型
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
参考电路 (2)
配套产品推荐
LTC2497 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2497CUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497CUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497IUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC2497IUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R461 Reliability Data |
