特性
- 可测量电压、电流和温度
- 可测量 4 个远端二极管的温度
- 0.7°C (典型值) 准确度、0.06°C 分辨率
- 1°C (典型值) 内部温度传感器
- 串联电阻抵消
- 14 位 ADC 负责测量电压 / 电流
- PWM 温度输出
- 3V 至 5.5V 电源工作范围
- 8 个可选地址
- 内部 10ppm/°C 电压基准
- V1 至 V8 输入 ESD 额定保护等级至 6kV HBM
- 16 引脚 MSOP 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®2991 用于监视系统温度、电压和电流。通过 I2C 串行接口，8 个监视器可单独地测量电源电压，并能配对以进行电流检测电阻器或温度感测晶体管的差分测量。其他的测量包括内部温度及内部 VCC。内部 10ppm 基准较大限度地缩减了所需的支持元件数目以及占板面积。可选地址和可配置功能为 LTC2991 提供了灵活性，使其可应用于各种需要测量温度、电压或电流数据的系统。LTC2991 非常适合于那些要求低于毫伏电压的分辨率、1% 电流测量和 1°C 温度准确度或此三者之任意组合的系统。
应用
- 温度测量
- 电源电压监视
- 电流测量
- 远端数据采集
- 环境监视
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2991
文档
筛查
1 应用
-
全部
-
应用笔记
-
用户手册
-
数据手册
-
可靠性数据
-
技术文章
-
全部
-
英文
-
日文
-
中文
数据手册
2
应用笔记
3
HTML
HTML
用户手册
1
339.00K
可靠性数据
1
151.77 K
技术文章
1
929.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 2
技术文章 1
器件驱动器 1
产品选型卡 3
新闻 1
模拟对话 2
视频
2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2991CMS#PBF |
16-Lead MSOP
|
|
|
| LTC2991CMS#TRPBF |
16-Lead MSOP
|
|
|
| LTC2991IMS#PBF |
16-Lead MSOP
|
|
|
| LTC2991IMS#TRPBF |
16-Lead MSOP
|
|
- LTC2991CMS#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2991CMS#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2991IMS#PBF
- 引脚/封装图-中文版
-
16-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LTC2991IMS#TRPBF
- 引脚/封装图-中文版
-
16-Lead MSOP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2991CMS#PBF
量产
LTC2991CMS#TRPBF
量产
LTC2991IMS#PBF
量产
LTC2991IMS#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2991CMS#PBF
量产
LTC2991CMS#TRPBF
量产
LTC2991IMS#PBF
量产
LTC2991IMS#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
6月 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC2991CMS#PBF
量产
LTC2991CMS#TRPBF
量产
LTC2991IMS#PBF
量产
LTC2991IMS#TRPBF
量产
2月 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LTC2991CMS#PBF
量产
LTC2991CMS#TRPBF
量产
LTC2991IMS#PBF
量产
LTC2991IMS#TRPBF
量产
评估套件 2

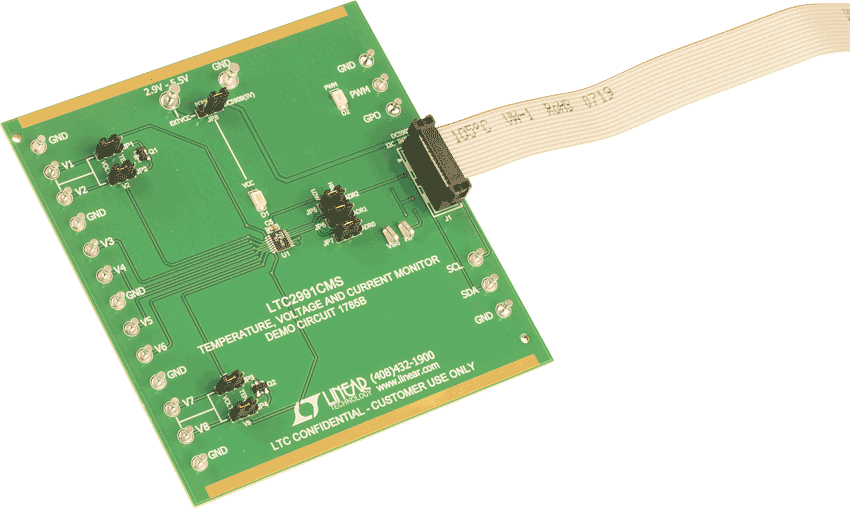

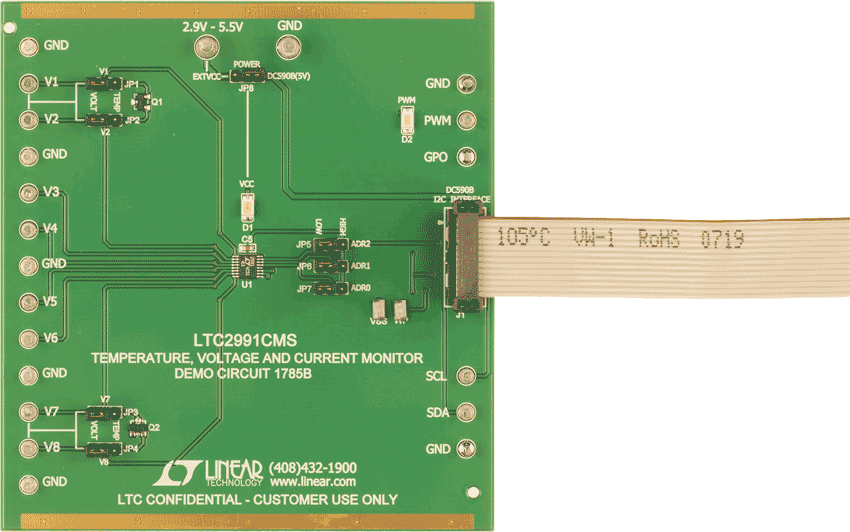

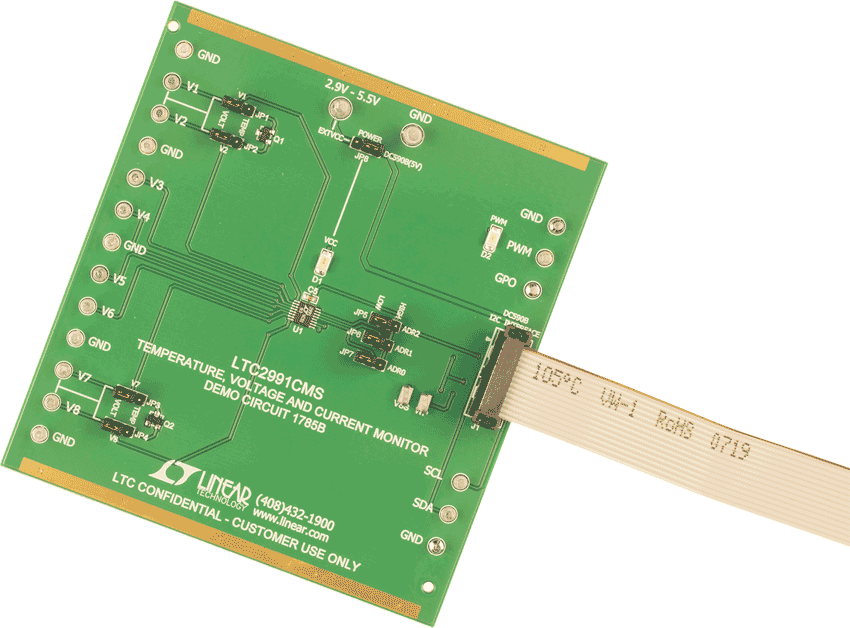

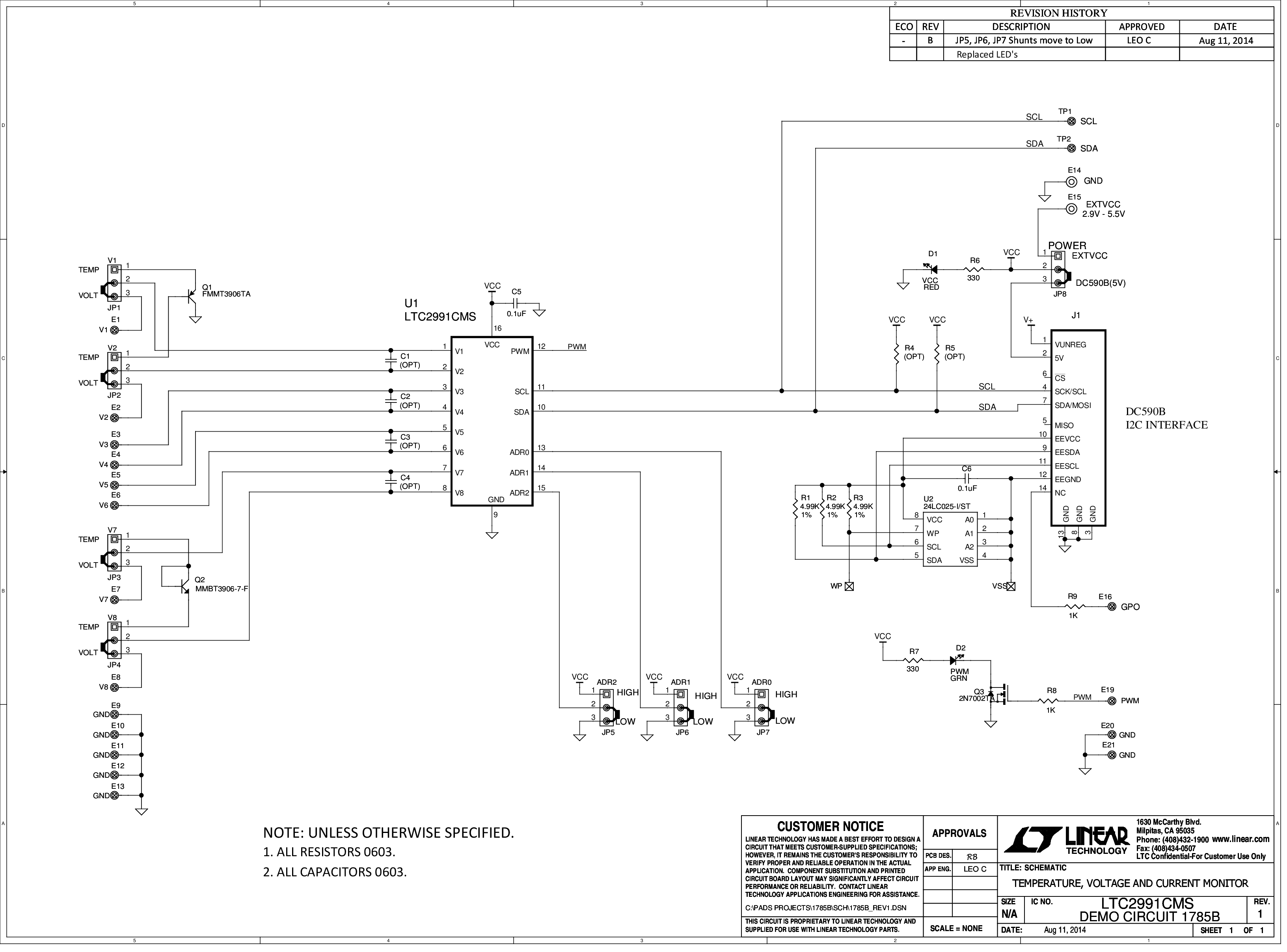

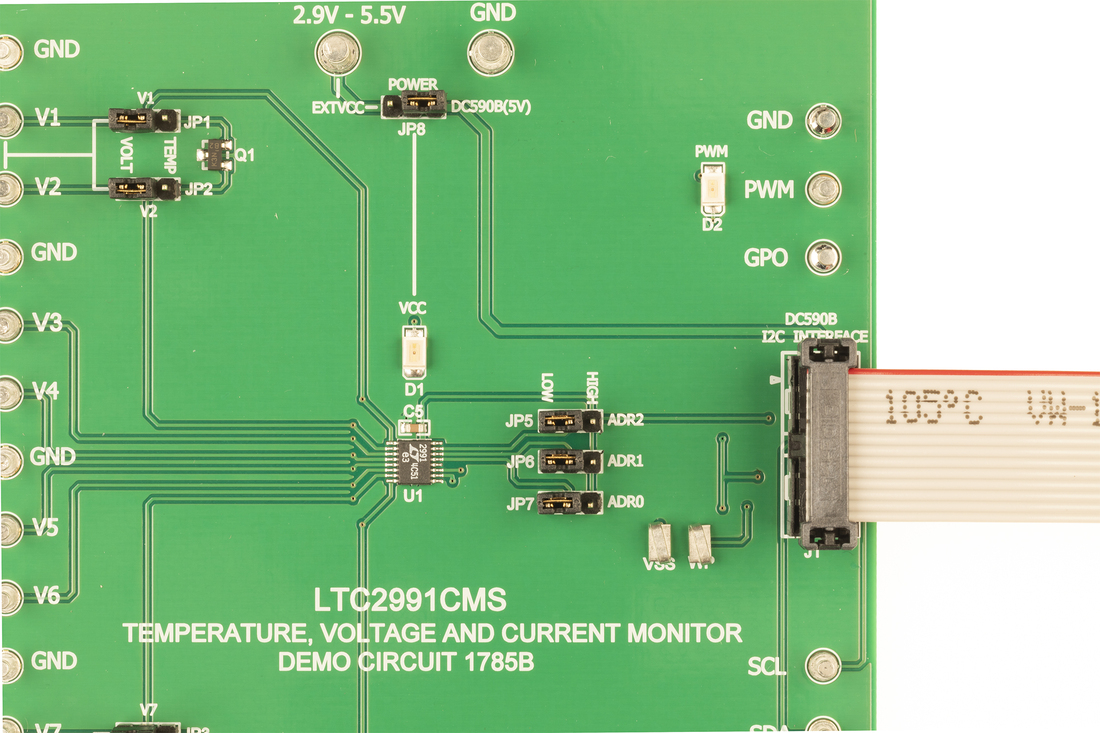

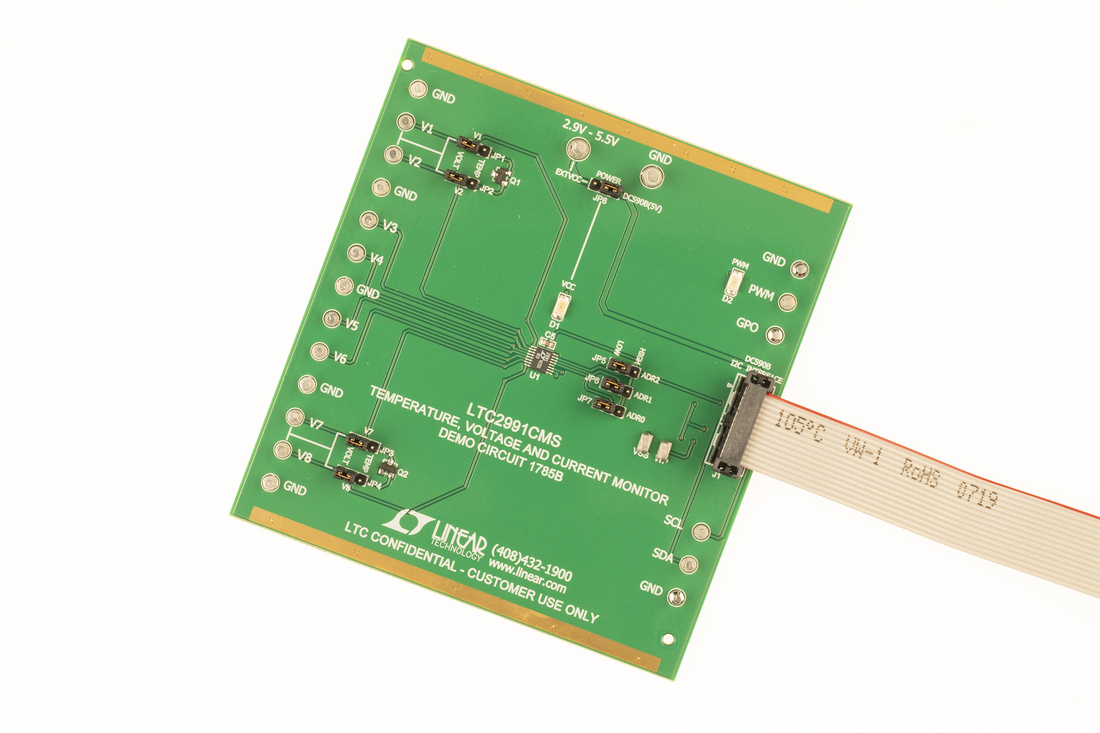

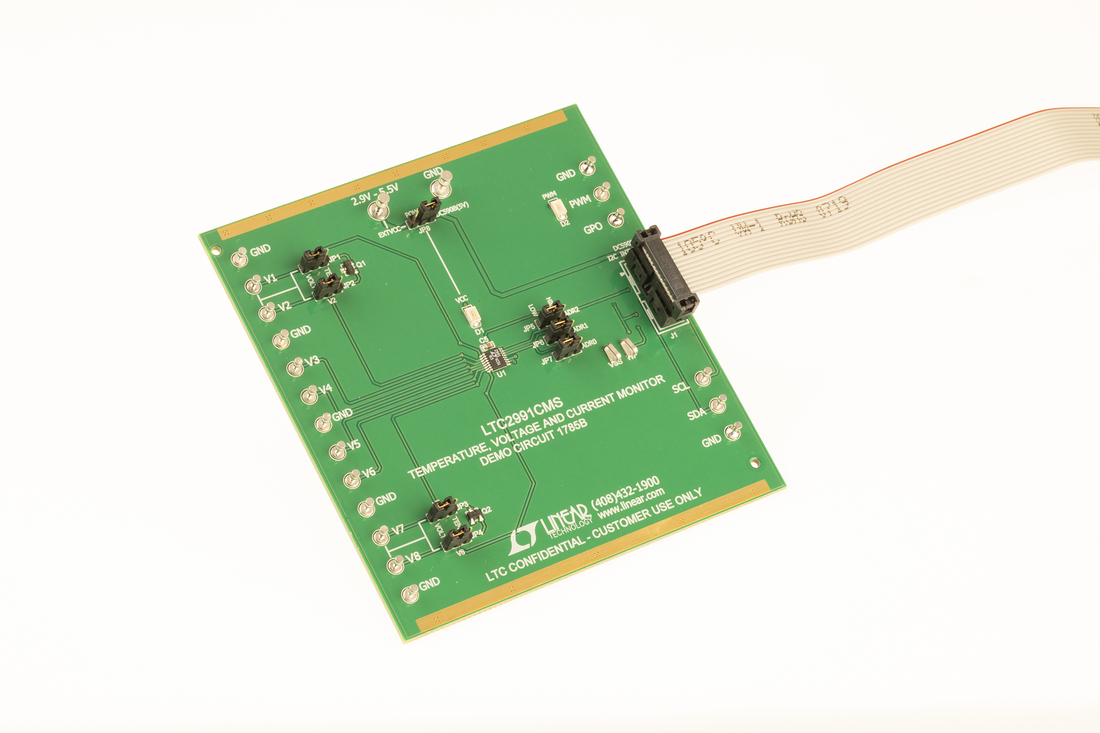

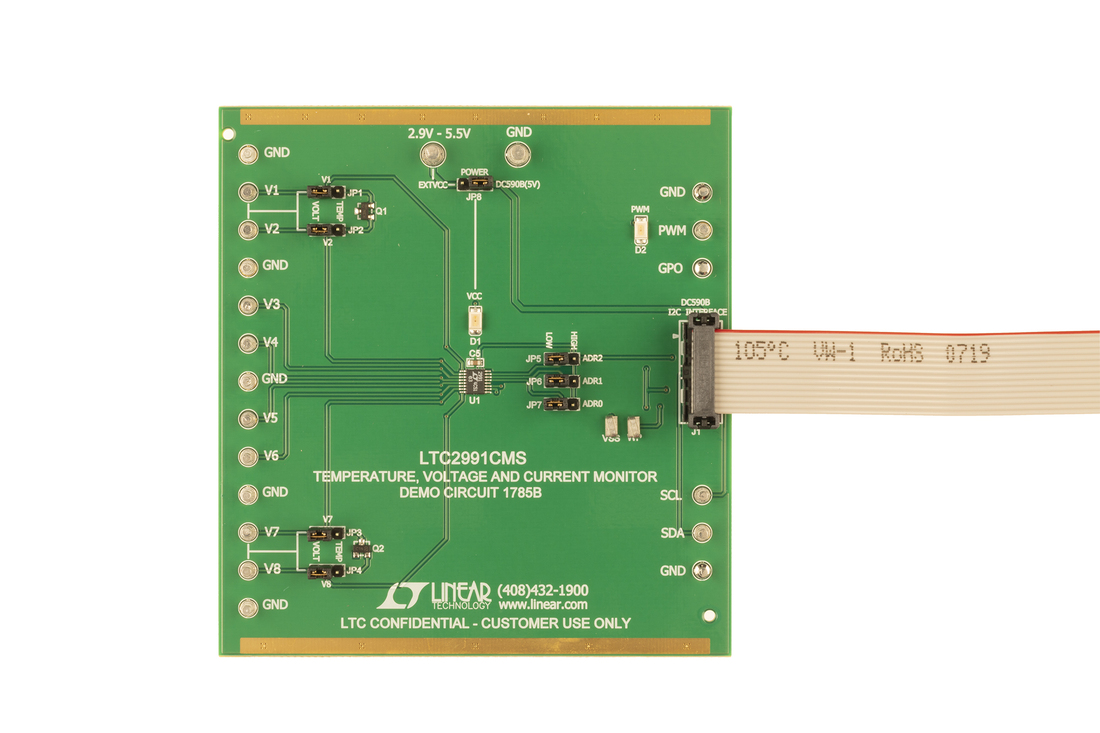

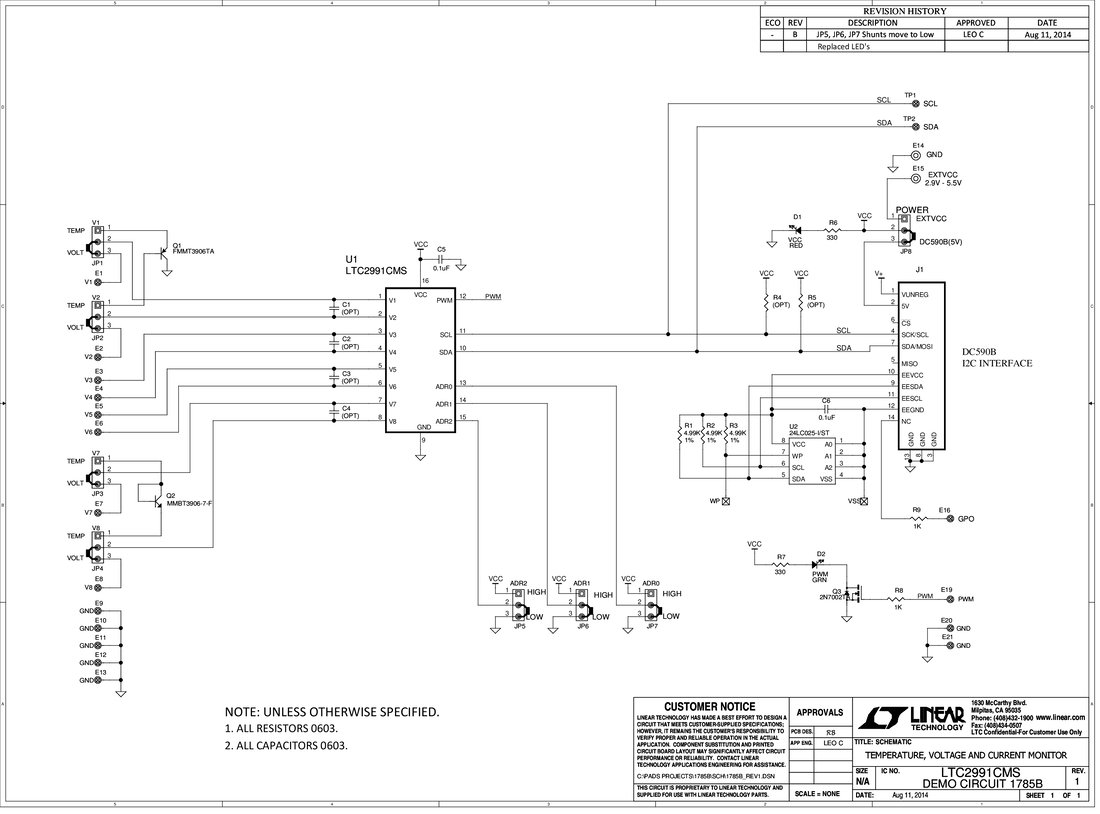

DC1785B
LTC2991 Demo board | I2C Temperature, Voltage, and Current Monitor (requires DC590 or DC2026)
产品详情
Demonstration circuit 1785B features the LTC2991, a high performance temperature, voltage and current monitor that uses an I2C interface for communication. It offers sub-millivolt voltage resolution, 1% current measurement and 1°C temperature accuracy.
资料

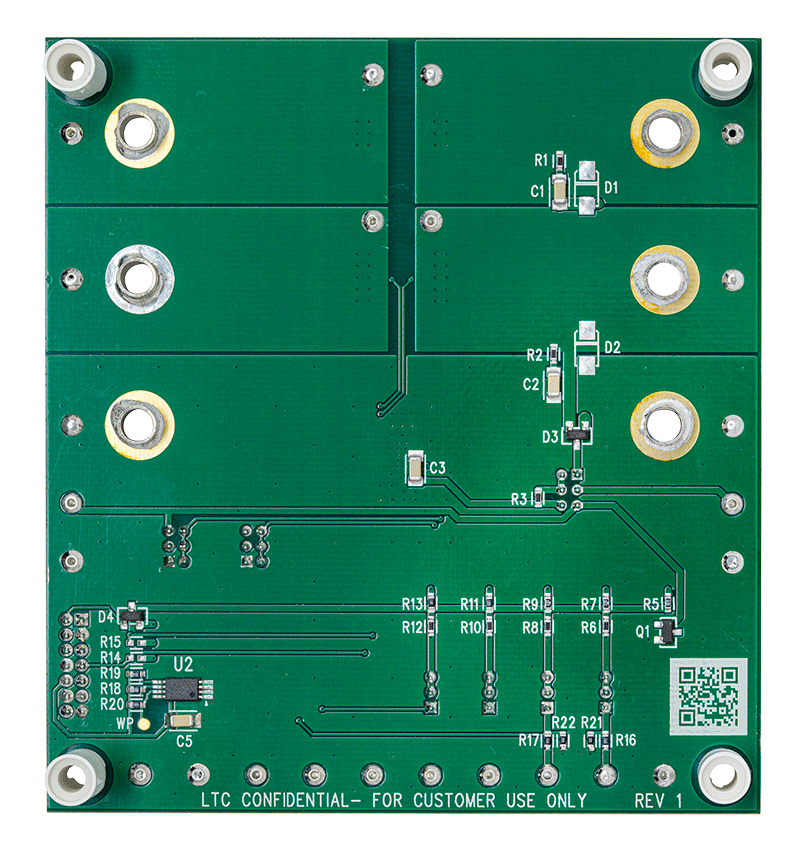

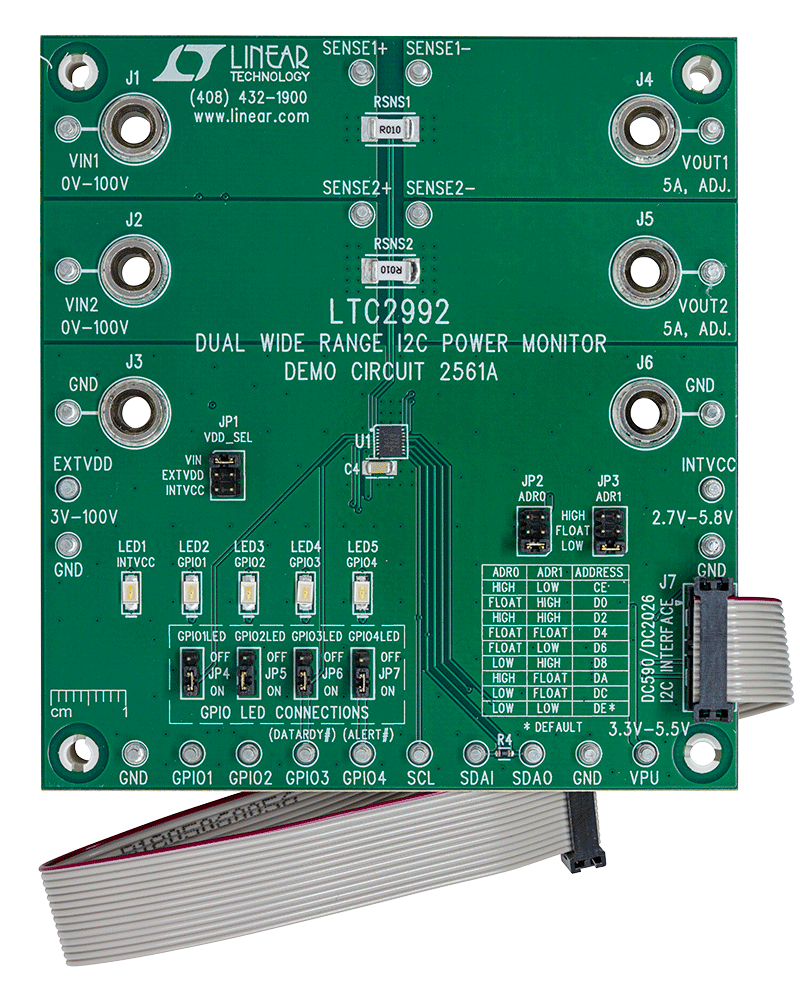

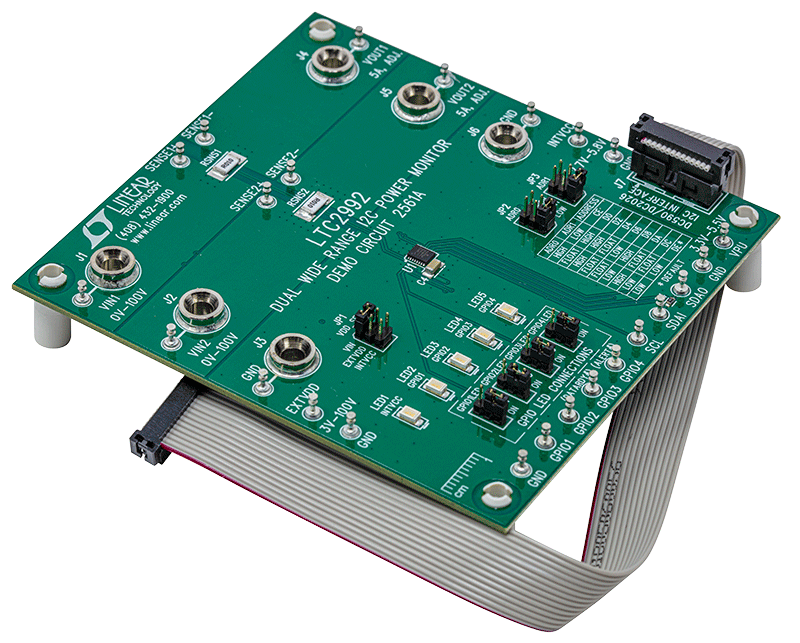

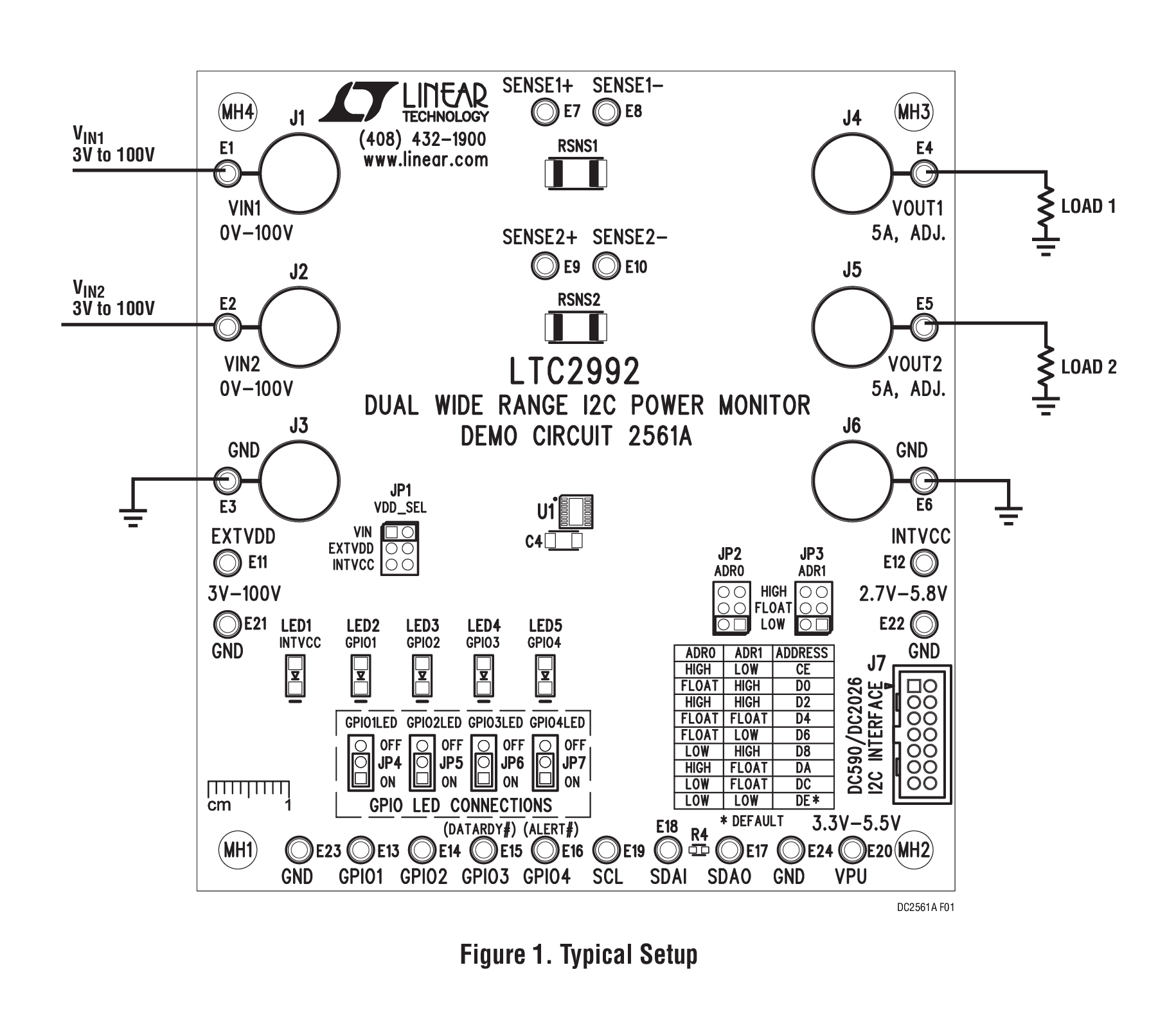

DC2561A
LTC2992演示板 | 双通道宽范围电源监视器
产品详情
演示电路2561A内置LTC2992，它是一款轨到轨系统监控器，用于测量两个电源的电流、电压和功耗。它具有2.7V至100V的工作电压范围，电源电压高于100 V时提供分流稳压器。0 V至100V的电压测量范围与输入电源无关。两个ADC可同时测量每个电源的电流。第三个ADC可监控输入电压和四个辅助外部电压。每个电源电流和功耗针对总系统功耗而增加。存储最大值和最小值，且具有可编程阈值的超量程提醒减少了对软件轮询的需求。通过标准l2C接口报告数据。关断模式下，功耗降至25μA（典型值）。
资料
工具及仿真模型 2
Linduino 3
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
