LTM2883

具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 达到 UL1577 规格可在 1 分钟承受 2500VRMS
    • UL 认证文件编号 E151738
  • 隔离型可调 DC 电源：
    • 3V 至 5V (在高达 30mA)
    • ±12.5V (在高达 20mA)
  • 无需外部组件
  • SPI (LTM2883-S) 或 I2C (LTM2883-I) 选项
  • 可承受高共模瞬变：30kV/μs
  • 高速操作：
    • 10MHz 数字隔离
    • 4MHz / 8MHz SPI 隔离
    • 400kHz I2C 隔离
  • 3.3V (LTM2883-3) 或 5V (LTM2883-5) 工作电压
  • 1.62V 至 5.5V 逻辑电源
  • 可在隔离势垒两端提供 ±10kV ESD HBM
  • 共模工作电压：560VPEAK
  • 低电流停机模式 (<10μA)
  • 扁平 (15mm x 11.25mm x 3.42mm) BGA 封装

更多细节
show more Icon

LTM®2883 是一款完整的电流数字 µModule® 隔离器。其无需使用外部组件。单个 3.3V 或 5V 电源通过一个集成型隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接，这与主电源无关。

可用选项符合 SPI 和 I2C (仅限主控器模式) 规范。

隔离侧包括标称值为 ±12.5V 和 5V 的电源，它们各能提供 20mA 以上的负载电流。每个电源都可以采用单个外部电阻器从其标称值进行调节。

耦合电感器和一个隔离式电源变压器在输入和输出逻辑接口之间提供了 2500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统，允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下，通信不会出现中断。


Applications

  • 隔离型 SPI 或 I2C 接口
  • 工业系统
  • 测试与测量设备
  • 断开接地环路

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTM2883

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 信息
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 06/13/2014
英文

LTM2883: SPI/Digital or I2C μModule Isolator with Adjustable ±12.5V and 5V Regulated Power Data Sheet

打开PDF文件

redirect
1.00M
download

下载 PDF

PDF Vector

PDF

更新 10/02/2013
日文

LTM2883: ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

信息

1

PDF Vector

HTML

更新 01/30/2018
英文
μModule Design and Manufacturing Resources redirect icon

用户手册

1

PDF Vector

PDF

更新 03/04/2011
英文
DC1748A - Demo Manual redirect icon

473.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R596 Reliability Data redirect icon

22.85 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

解决方案设计及宣传手册 1

Enhanced Protection with the Latest iCoupler® Digital Isolation

新闻 1

SPI / 数字或 I2C µModule 隔离器提供 3 个隔离电源轨

产品选型卡 4

LTM2883 SPI/Digital or I2C uModule Isolator + Power
μModule Isolators
Hot-Swappable I2C Isolator
Digital Isolator Product Selection Guide

产品选型指南 1

数字隔离器产品选型与资源指南

视频

3

Thumbnail Image

视频

2020-10-28

01:00

Protect your Innovations: from High Precision to High Power

了解更多
Thumbnail Image

视频

2017-09-18

LTM2883 Video Product Brief

了解更多
Thumbnail Image

视频

2014-05-29

03:52

SPI Isolation Challenge

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTM2883CY-3I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883CY-3S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883CY-5I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883CY-5S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883HY-3I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883HY-3S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883HY-5I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883HY-5S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883IY-3I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883IY-3S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883IY-5I#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTM2883IY-5S#PBF 32-Lead BGA (15mm x 11.25mm x 3.42mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2883CY-3I#PBF

量产

LTM2883CY-3S#PBF

量产

LTM2883CY-5I#PBF

量产

LTM2883CY-5S#PBF

量产

LTM2883HY-3I#PBF

量产

LTM2883HY-3S#PBF

量产

LTM2883HY-5I#PBF

量产

LTM2883HY-5S#PBF

量产

LTM2883IY-3I#PBF

量产

LTM2883IY-3S#PBF

量产

LTM2883IY-5I#PBF

量产

LTM2883IY-5S#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2883CY-3I#PBF

量产

LTM2883CY-3S#PBF

量产

LTM2883CY-5I#PBF

量产

LTM2883CY-5S#PBF

量产

LTM2883HY-3I#PBF

量产

LTM2883HY-3S#PBF

量产

LTM2883HY-5I#PBF

量产

LTM2883HY-5S#PBF

量产

LTM2883IY-3I#PBF

量产

LTM2883IY-3S#PBF

量产

LTM2883IY-5I#PBF

量产

LTM2883IY-5S#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

Other

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2883CY-3I#PBF

量产

LTM2883CY-3S#PBF

量产

LTM2883CY-5I#PBF

量产

LTM2883CY-5S#PBF

量产

LTM2883HY-3I#PBF

量产

LTM2883HY-3S#PBF

量产

LTM2883HY-5I#PBF

量产

LTM2883HY-5S#PBF

量产

LTM2883IY-3I#PBF

量产

LTM2883IY-3S#PBF

量产

LTM2883IY-5I#PBF

量产

LTM2883IY-5S#PBF

量产

pdf

PCN21_0159_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2883CY-3I#PBF

量产

LTM2883CY-3S#PBF

量产

LTM2883CY-5I#PBF

量产

LTM2883CY-5S#PBF

量产

LTM2883HY-3I#PBF

量产

LTM2883HY-3S#PBF

量产

LTM2883HY-5I#PBF

量产

LTM2883HY-5S#PBF

量产

LTM2883IY-3I#PBF

量产

LTM2883IY-3S#PBF

量产

LTM2883IY-5I#PBF

量产

LTM2883IY-5S#PBF

量产

pdf

PCN20_0123_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
Other

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

I²C 隔离器1
LTM2892
popup image
Cart

量产

SPI / 数字或 I2C μModule 隔离器

高压热插拔控制器1
LTM9100
popup image
Cart

量产

具 I2C 命令和遥测功能的 Anyside™ 高电压隔离型开关控制器

部分模型 产品周期 描述
LTM2886
popup image
Cart

量产

具固定 ±5V 和可调 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

LTM2887
popup image
Cart

量产

具双可调 5V 稳压器的 SPI / 数字或 I2C μModule 隔离器

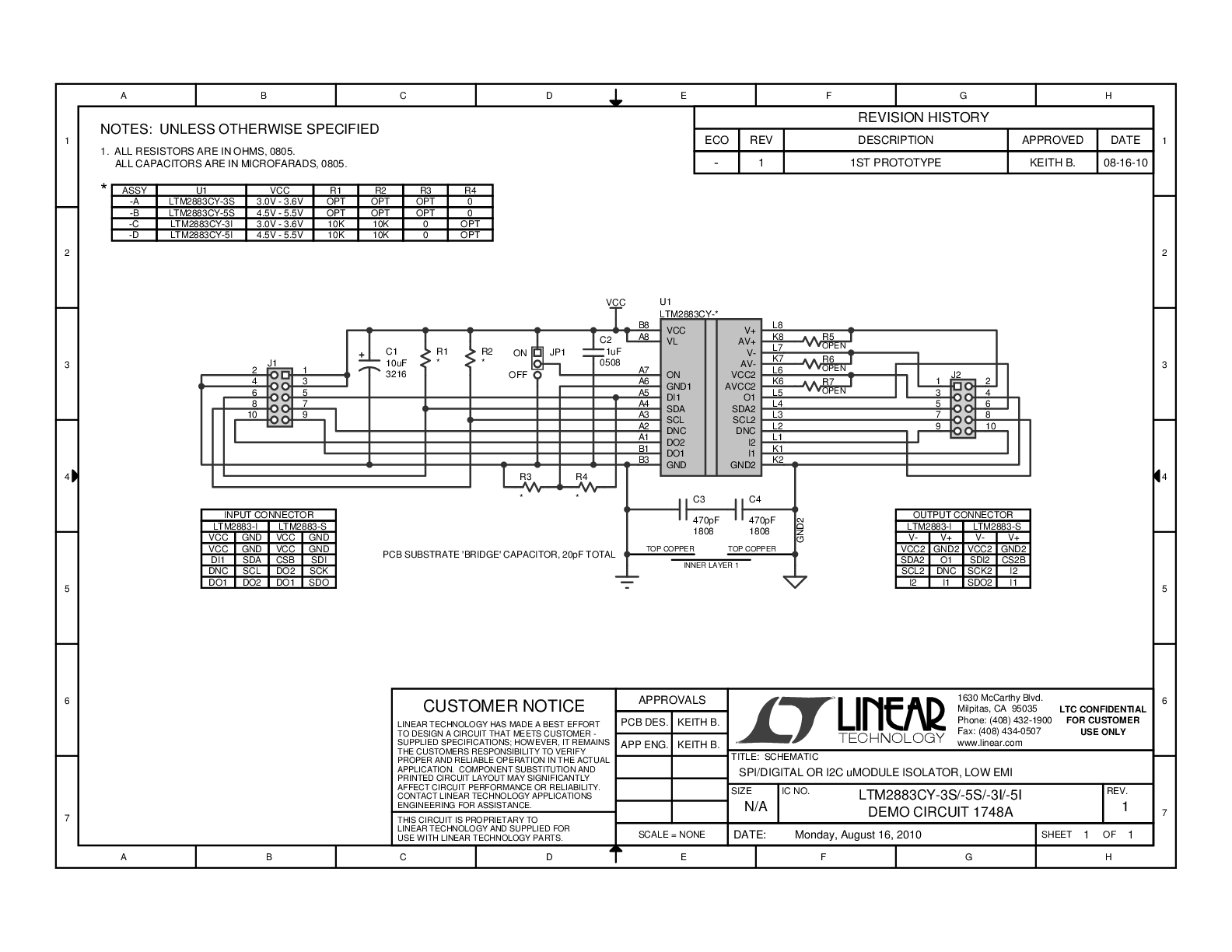

评估套件 4

reference details image

DC1748A-D

LTM2883-5I I2C µModule隔离器演示板（5.0V电源）

reference details image

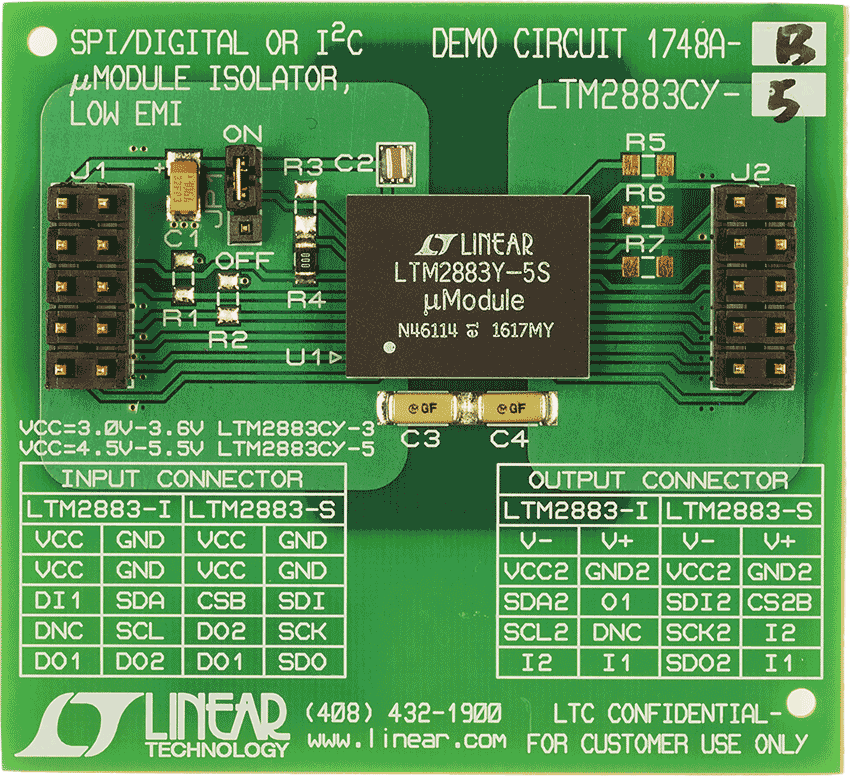

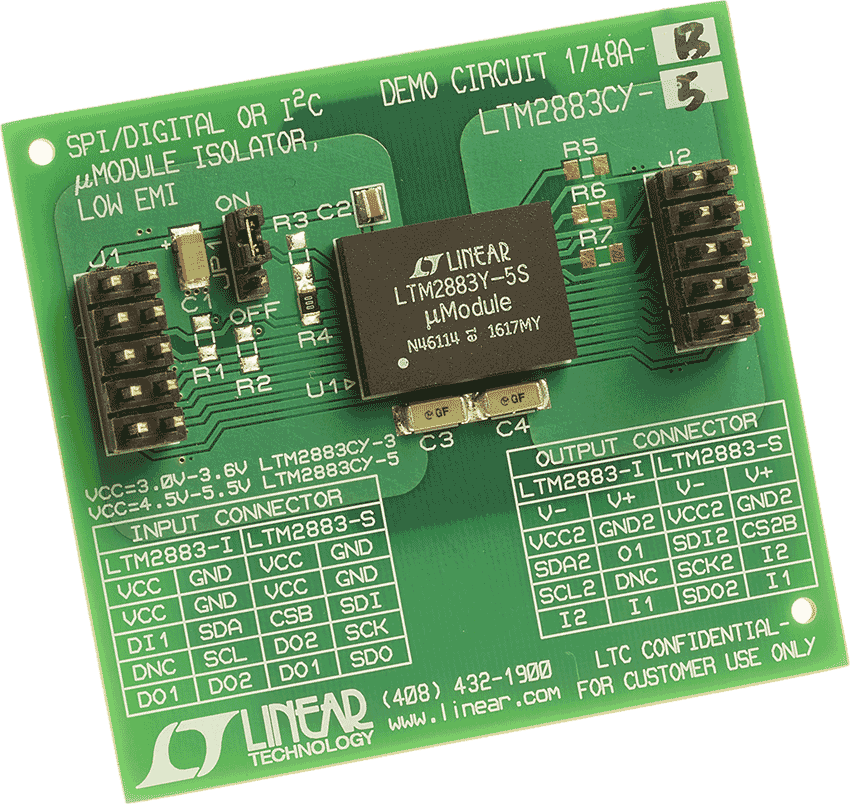

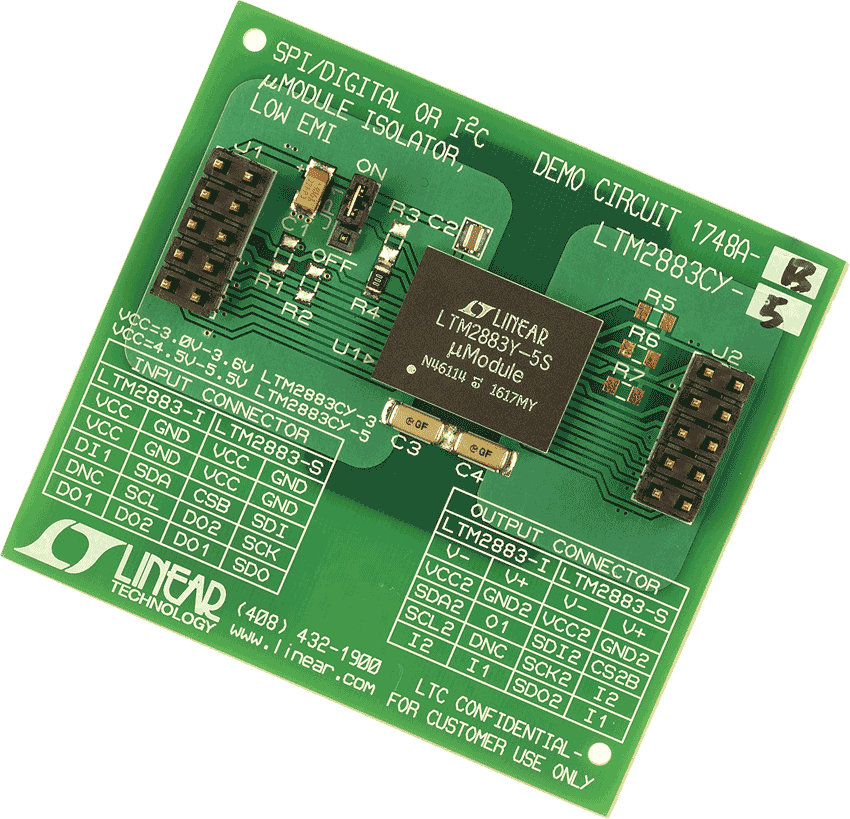

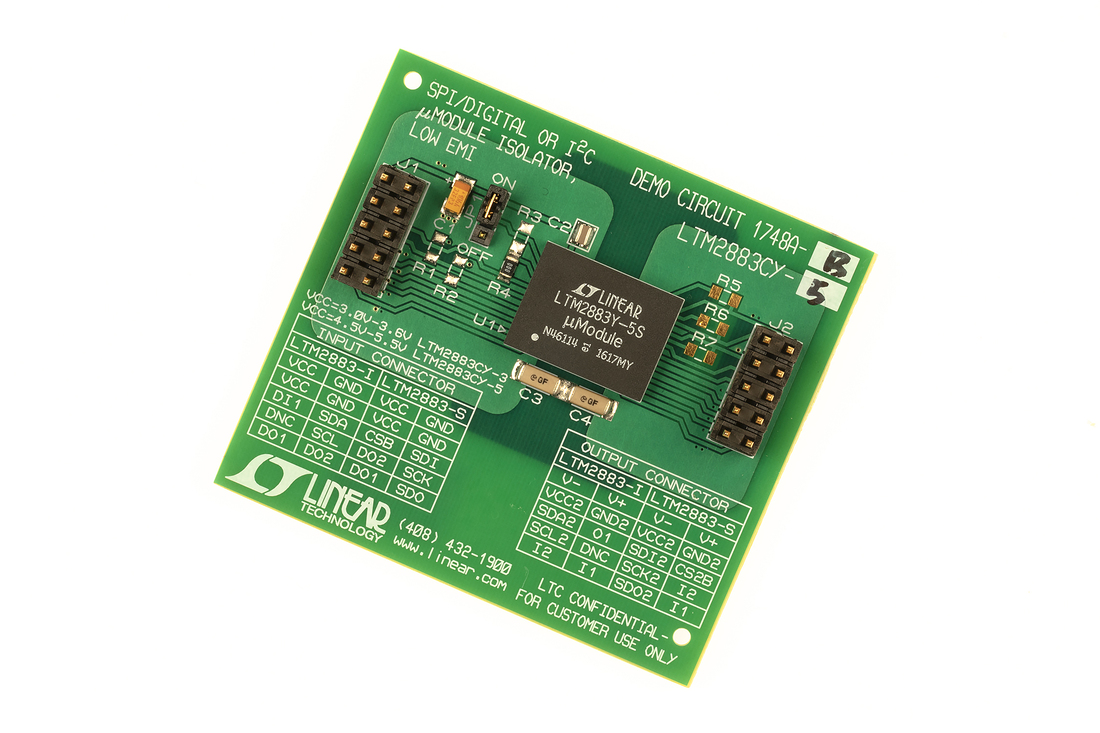

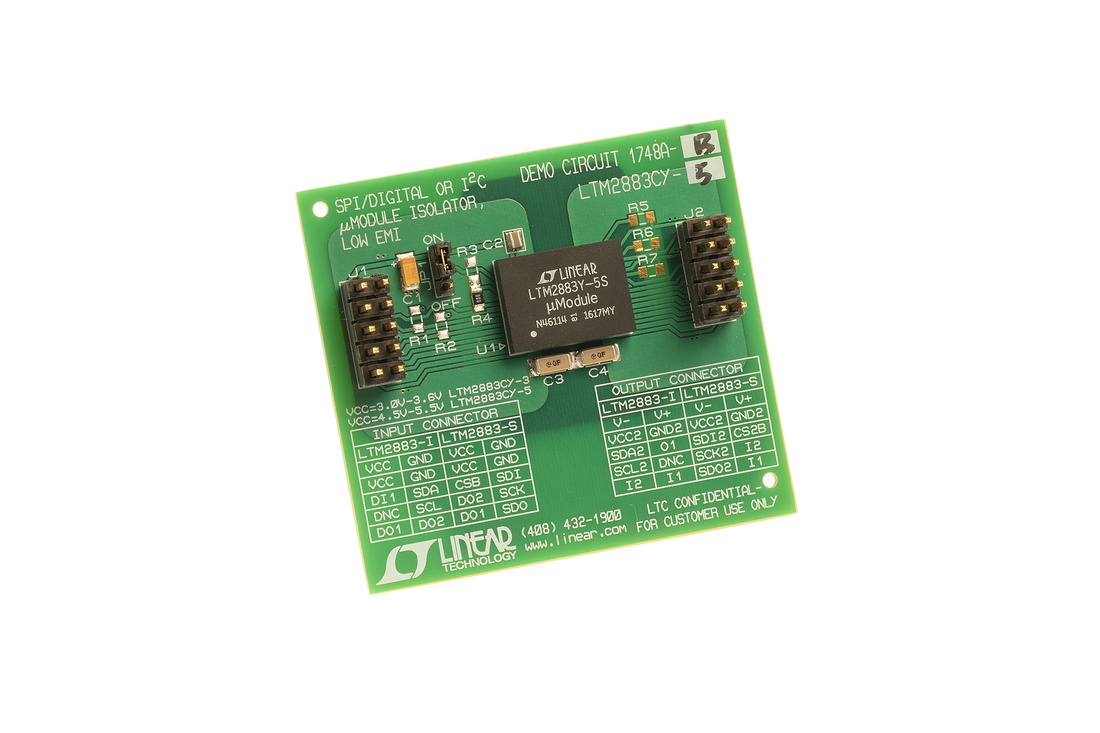

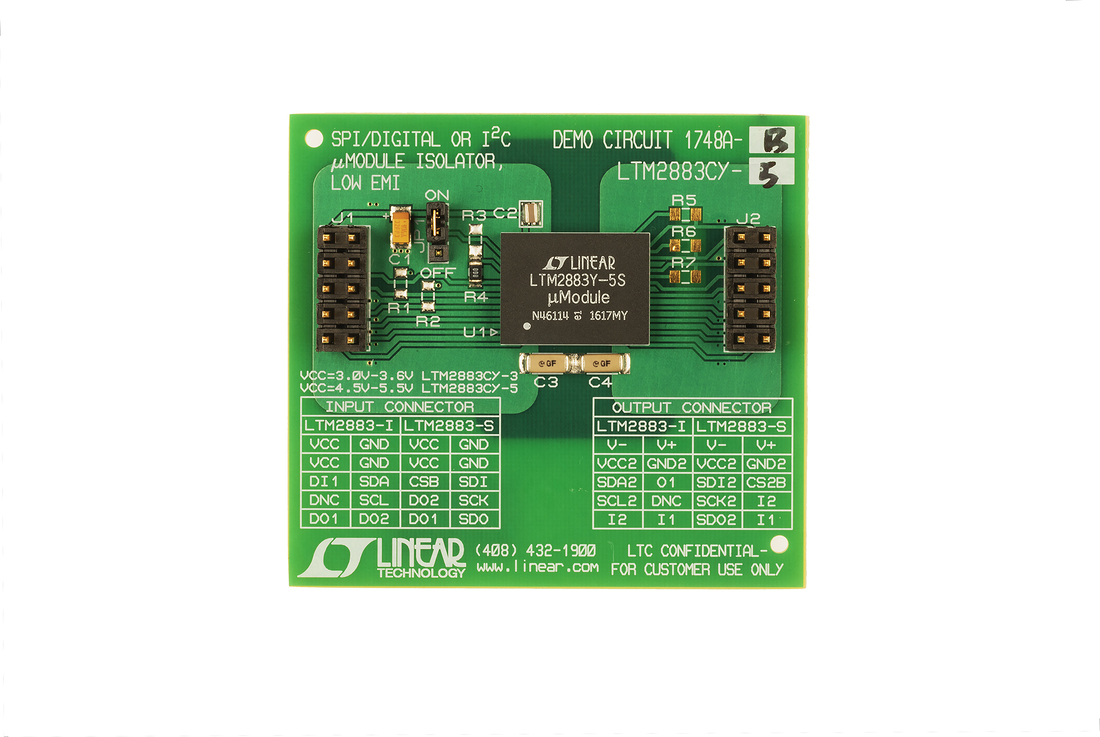

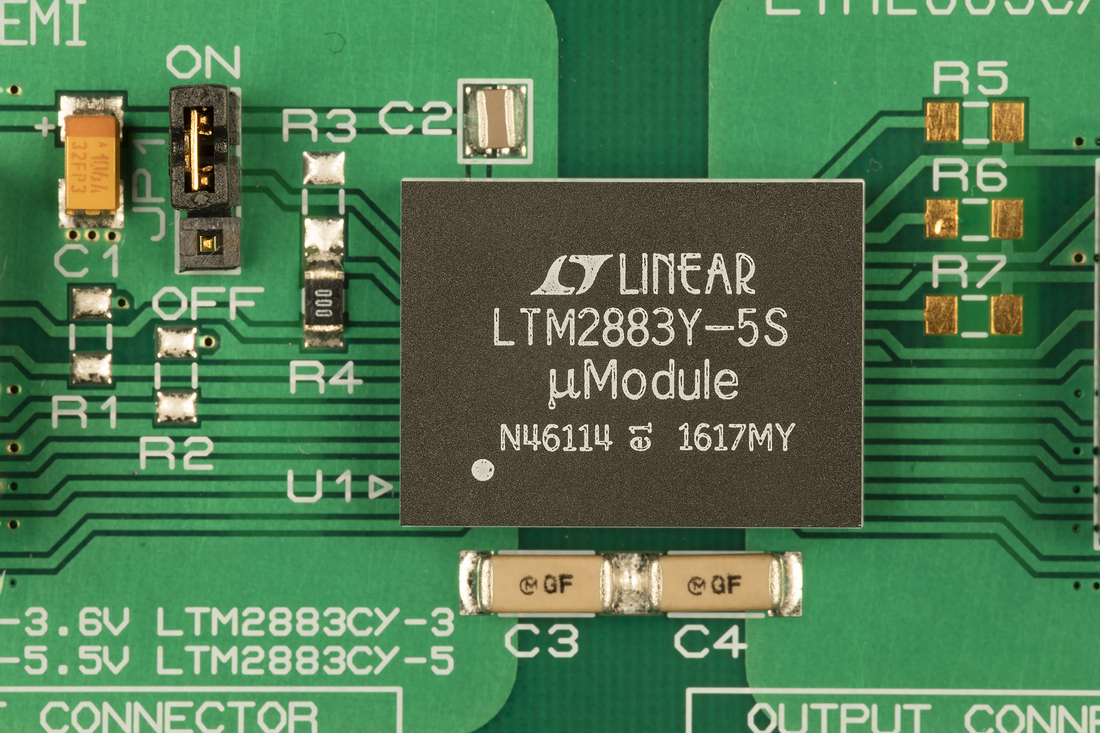

DC1748A-B

LTM2883-5S SPI µModule隔离器演示板（5.0V电源）

reference details image

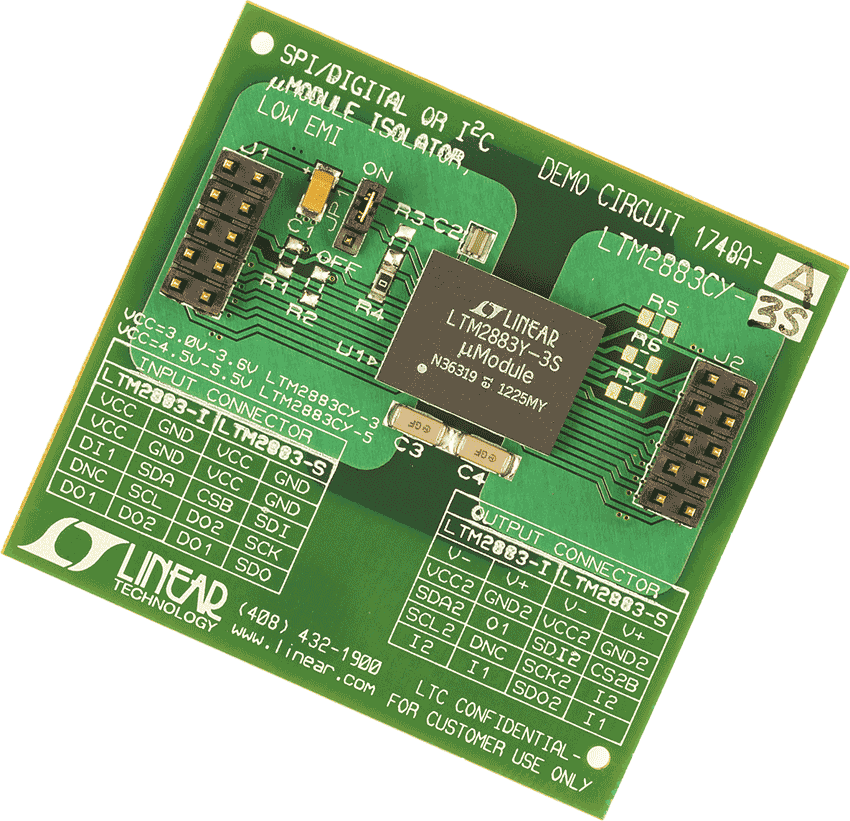

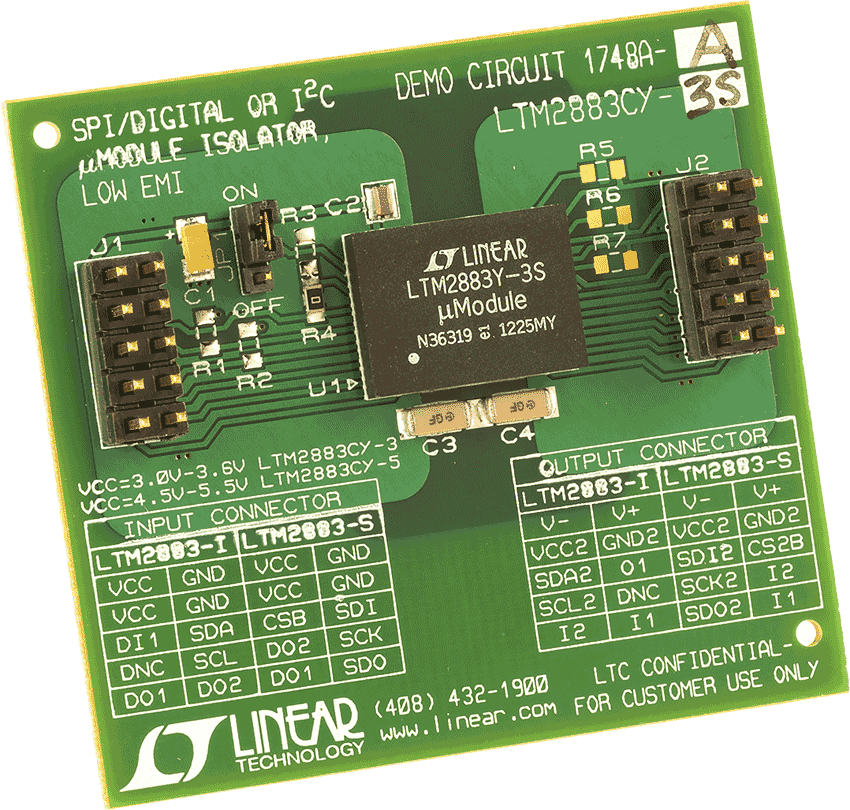

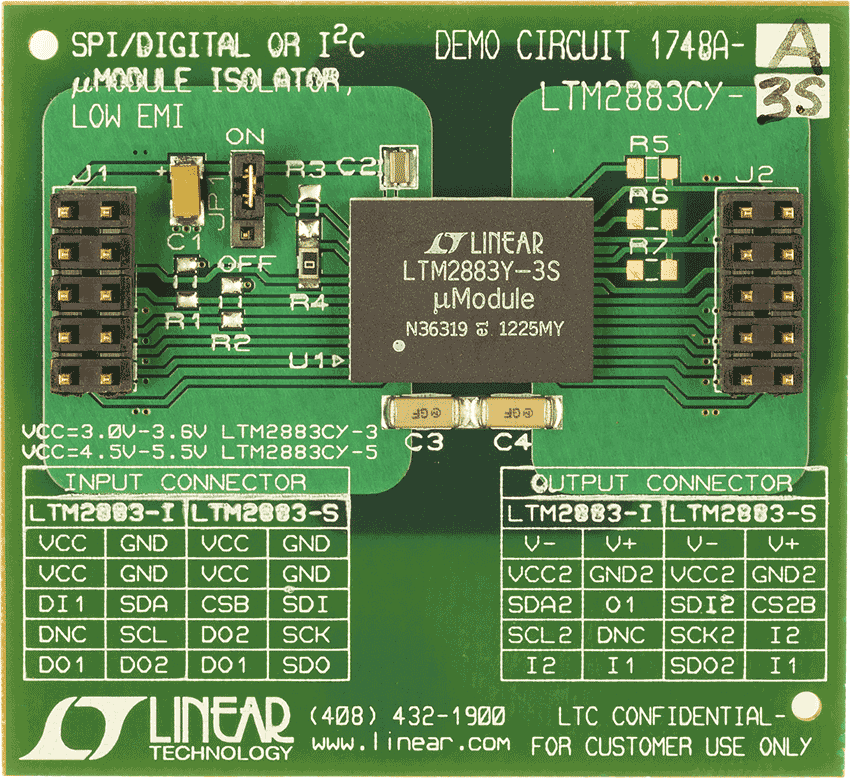

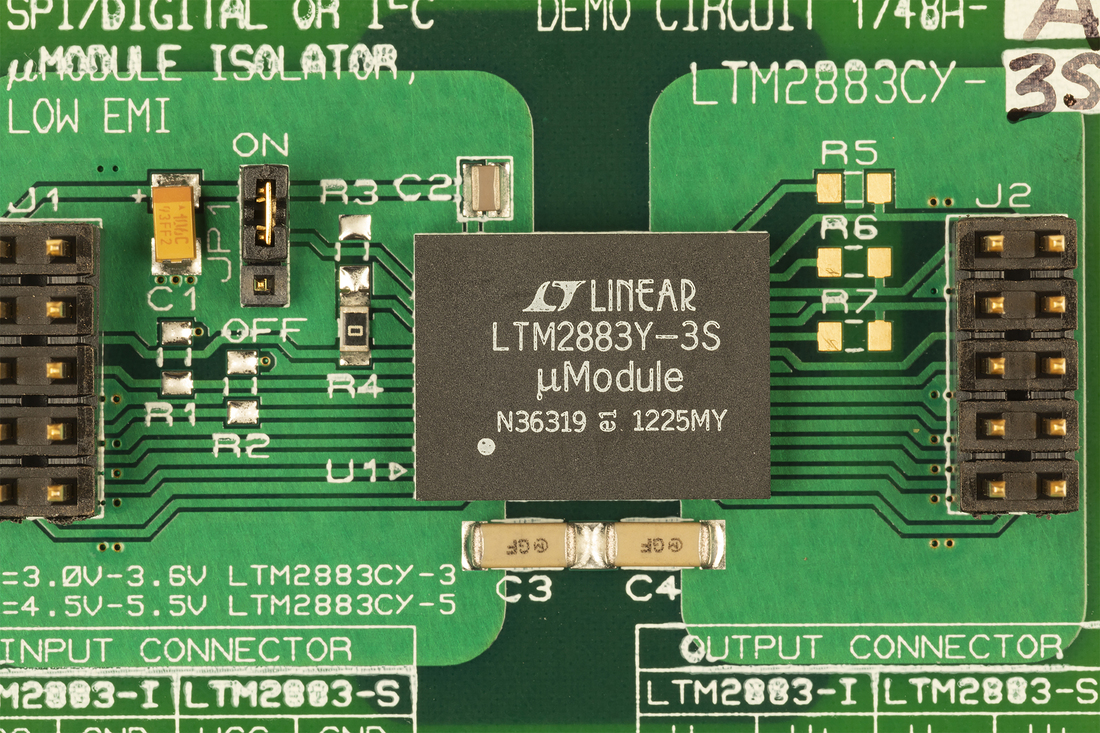

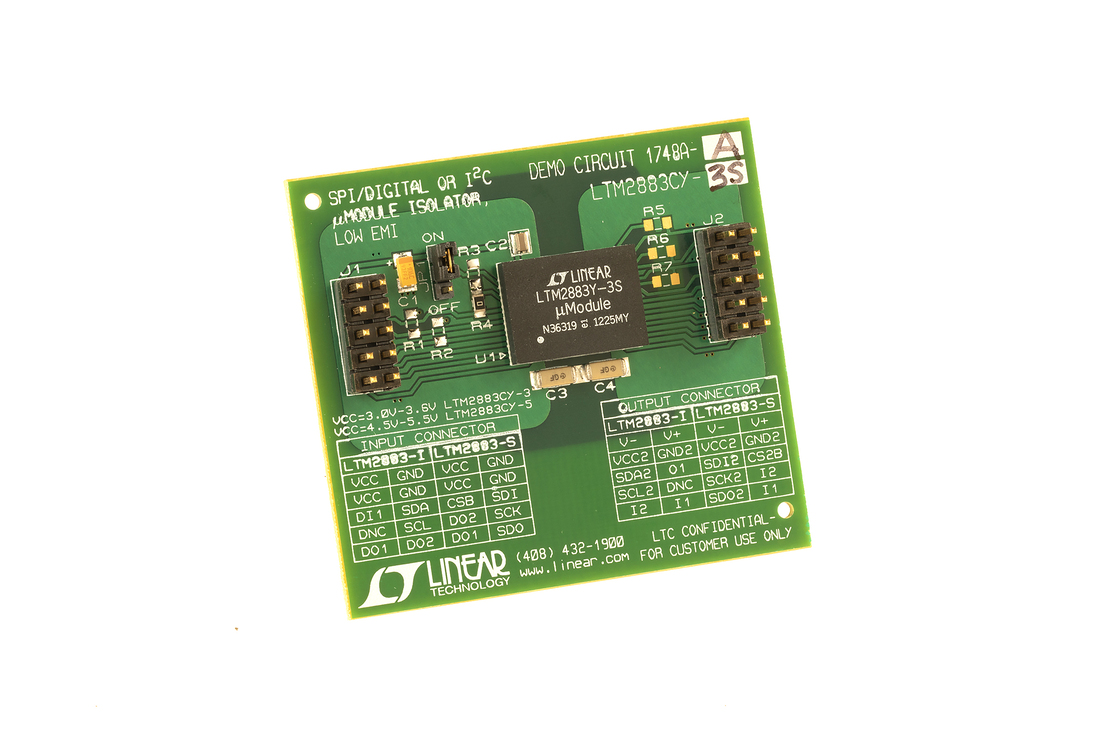

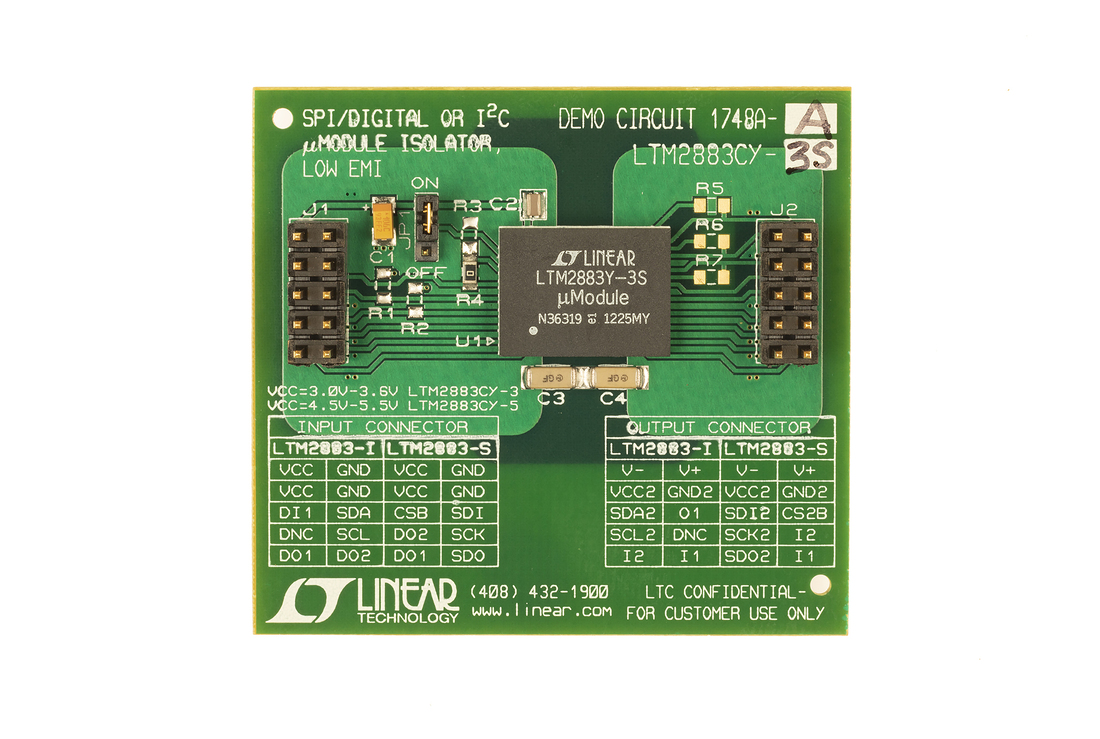

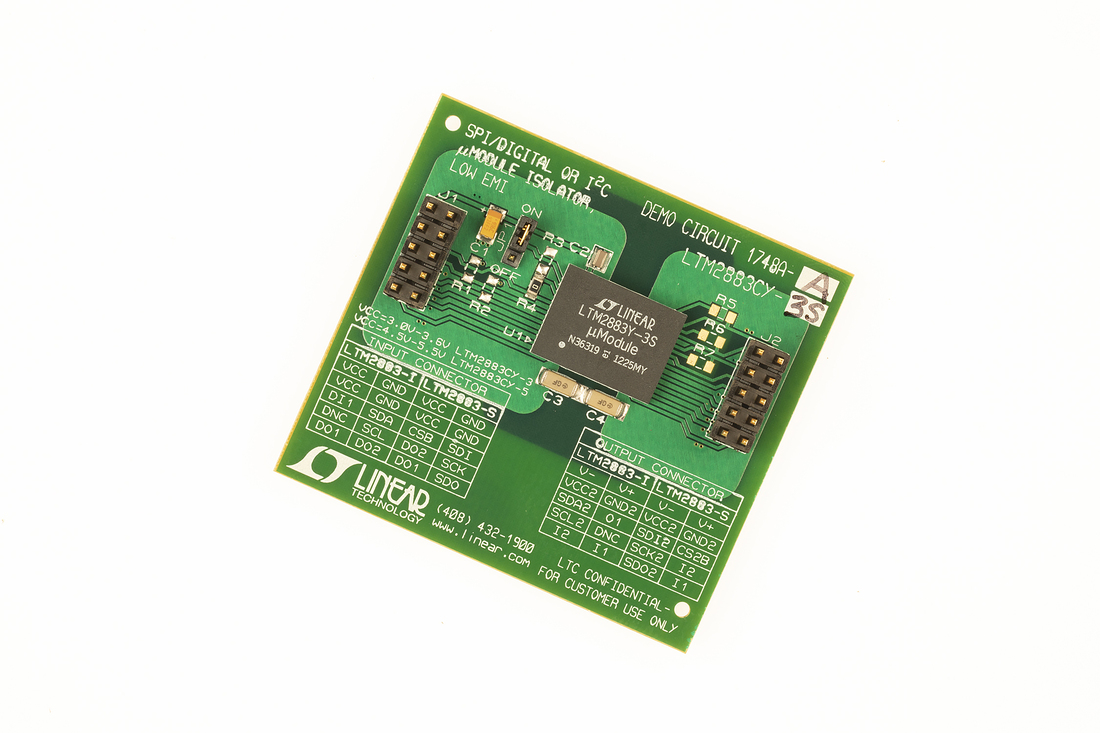

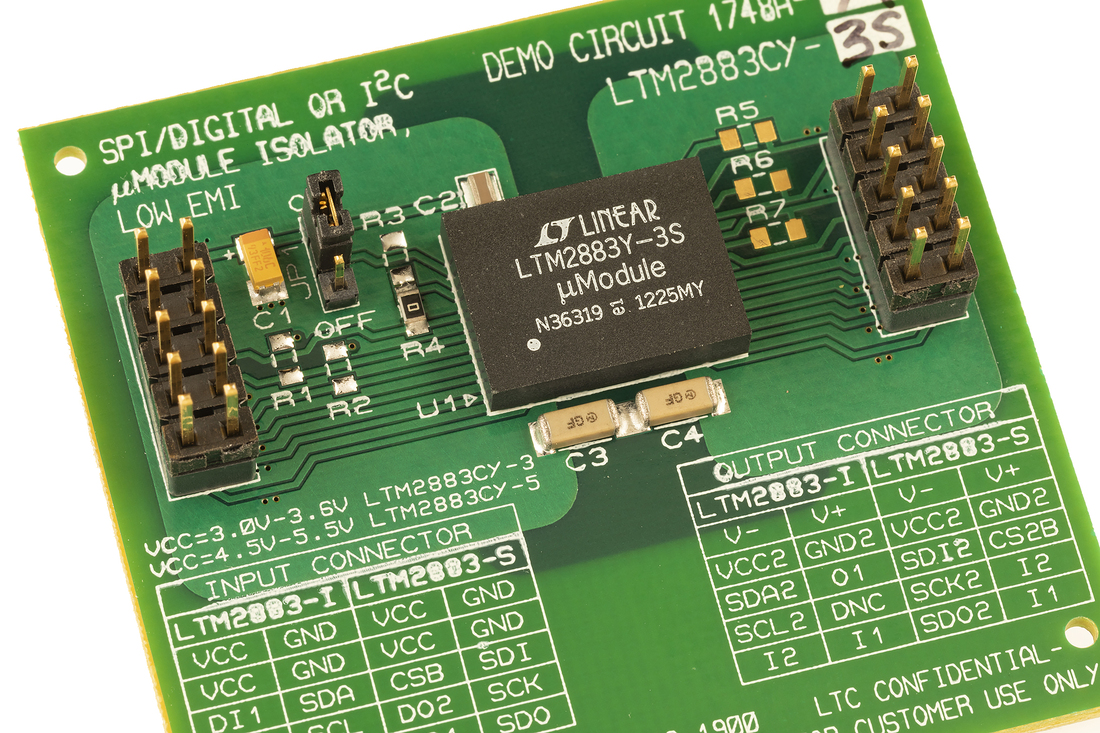

DC1748A-A

LTM2883-3S SPI µModule隔离器演示板（3.3V电源）

reference details image

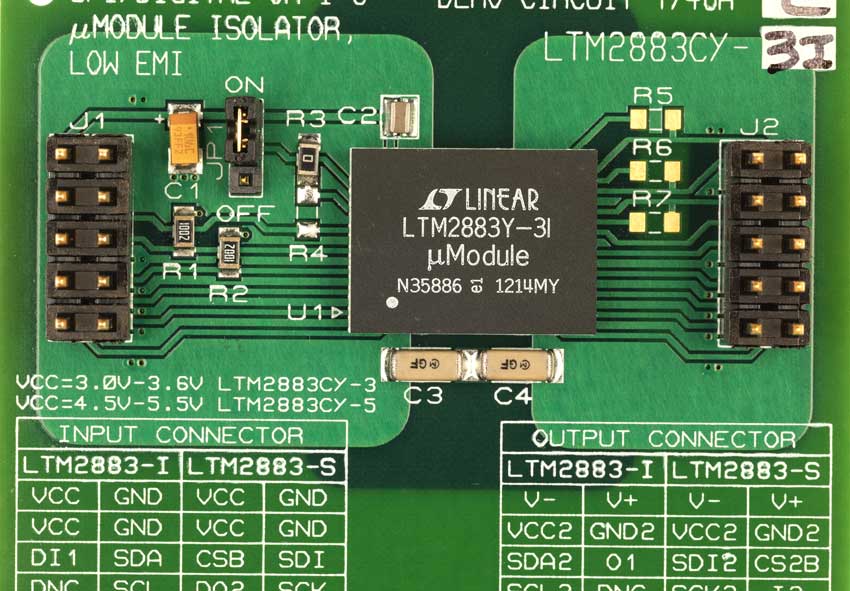

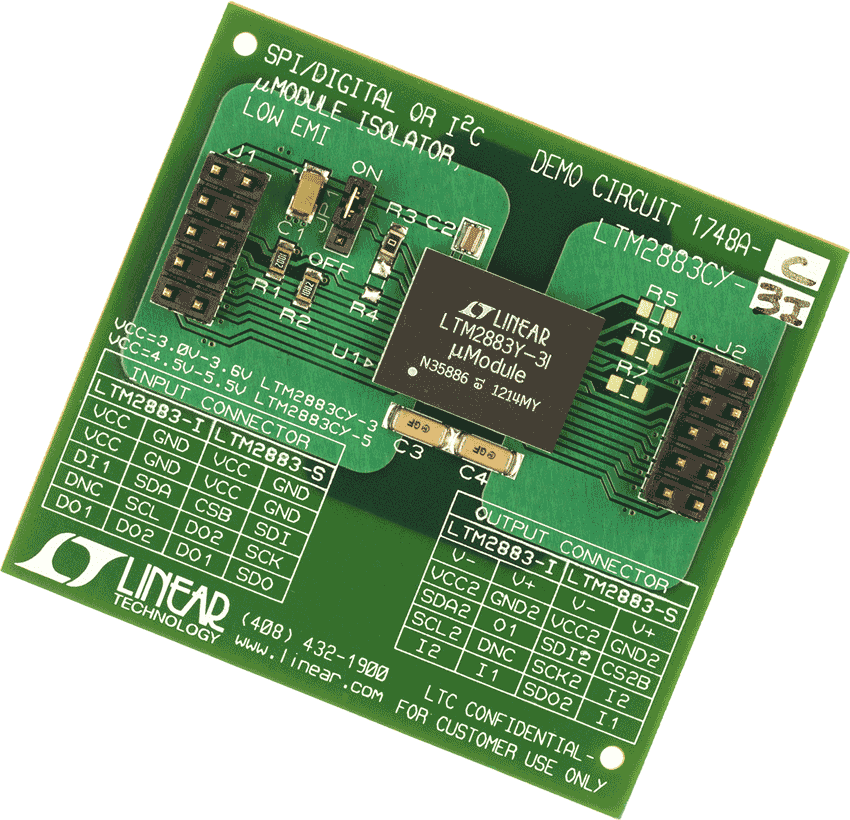

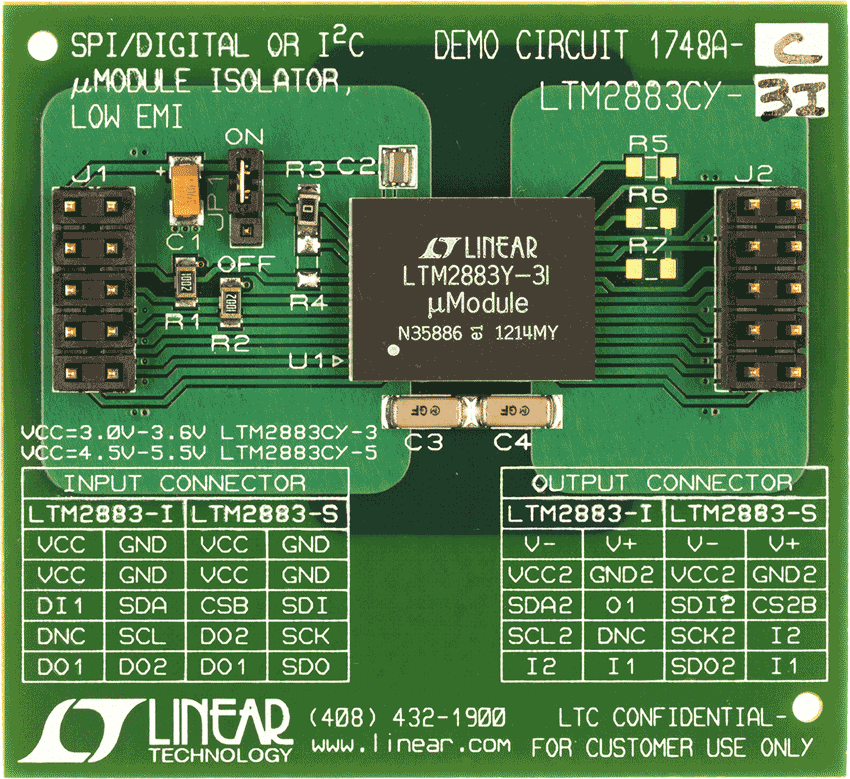

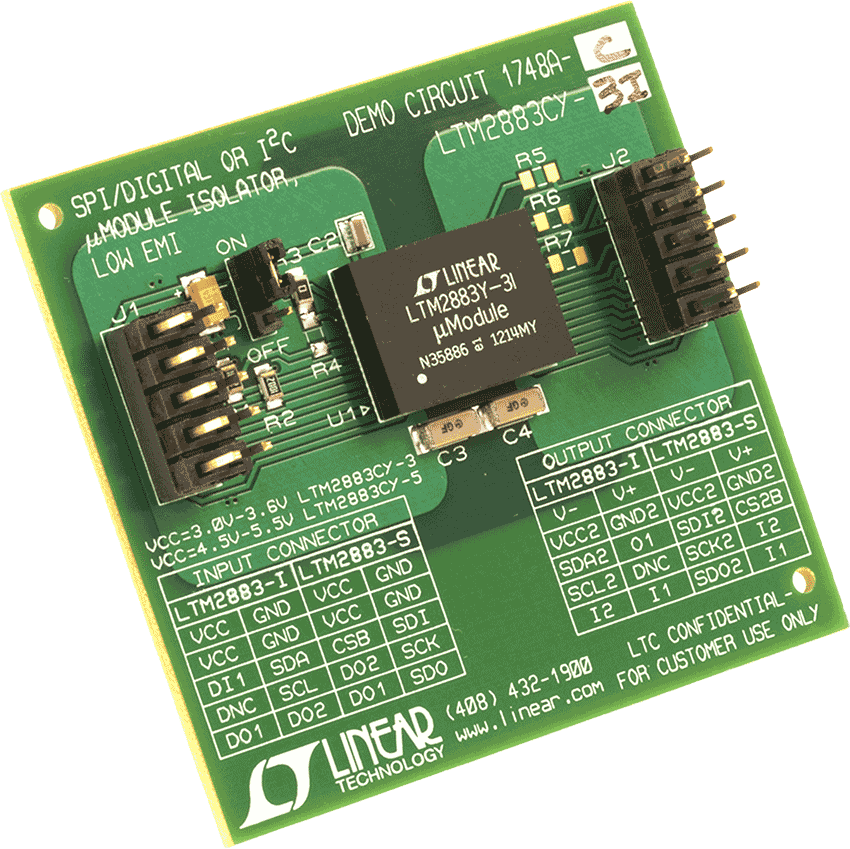

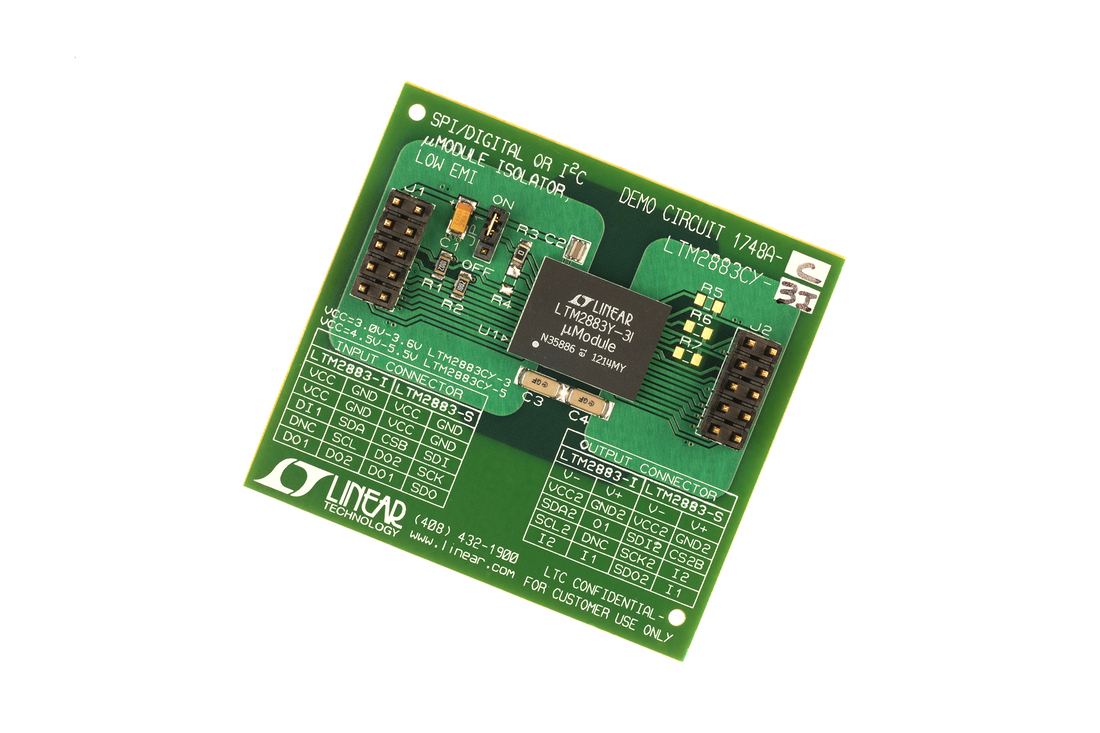

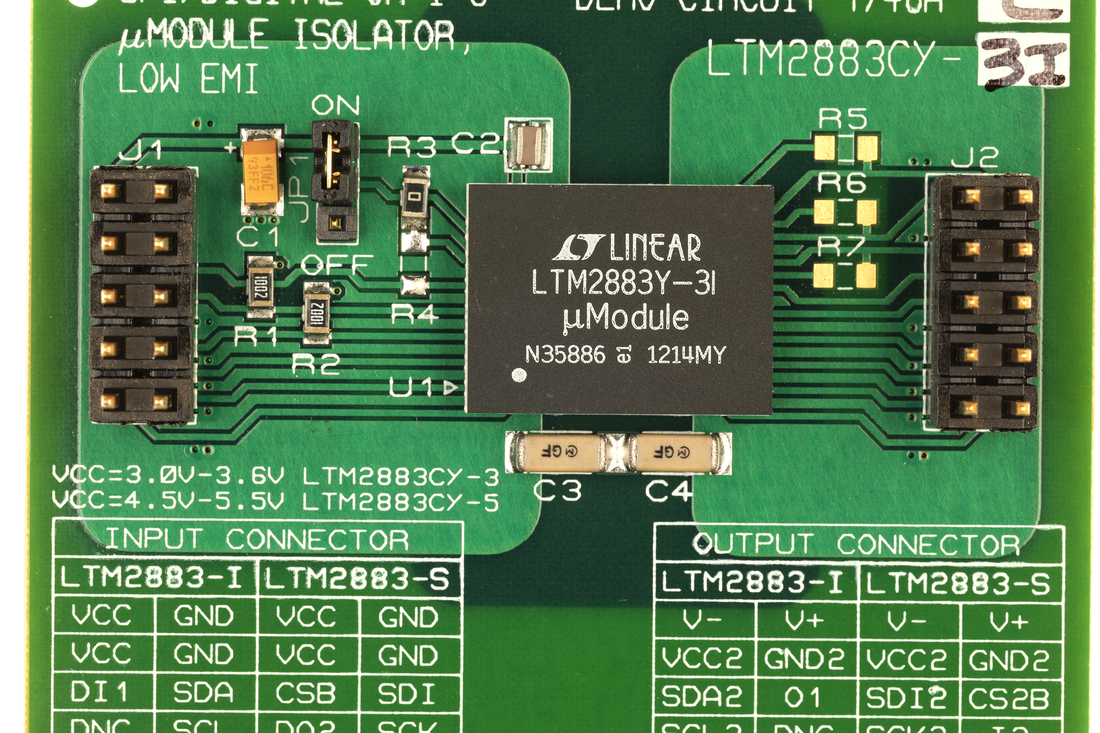

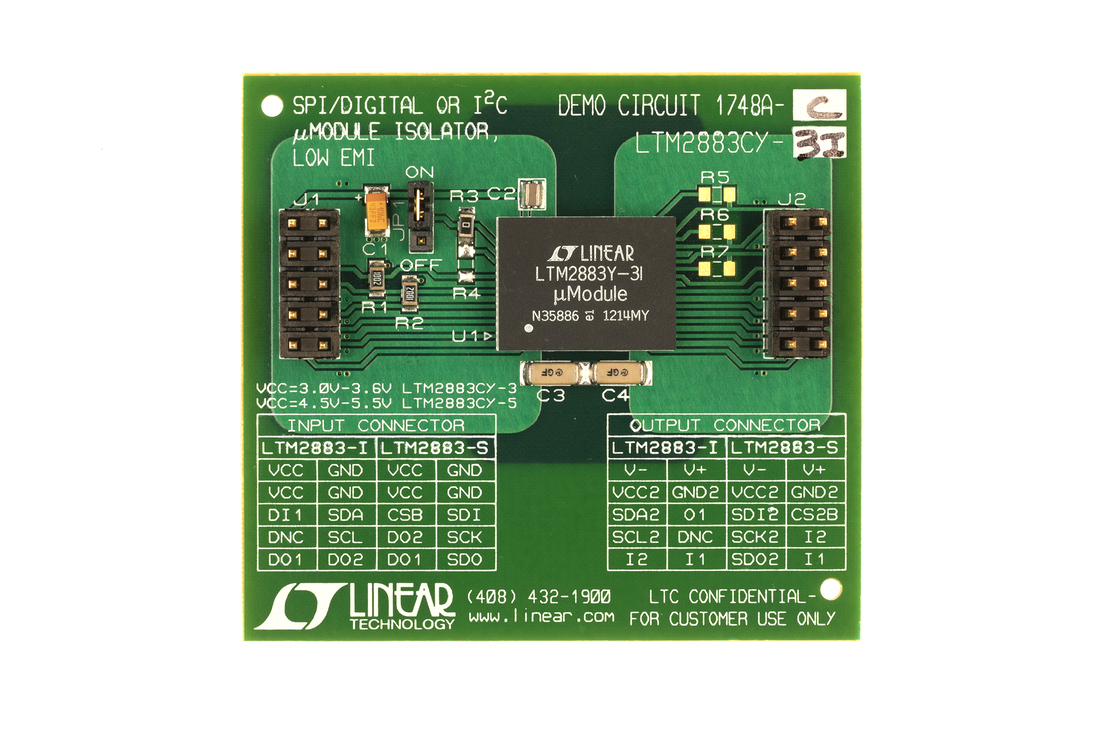

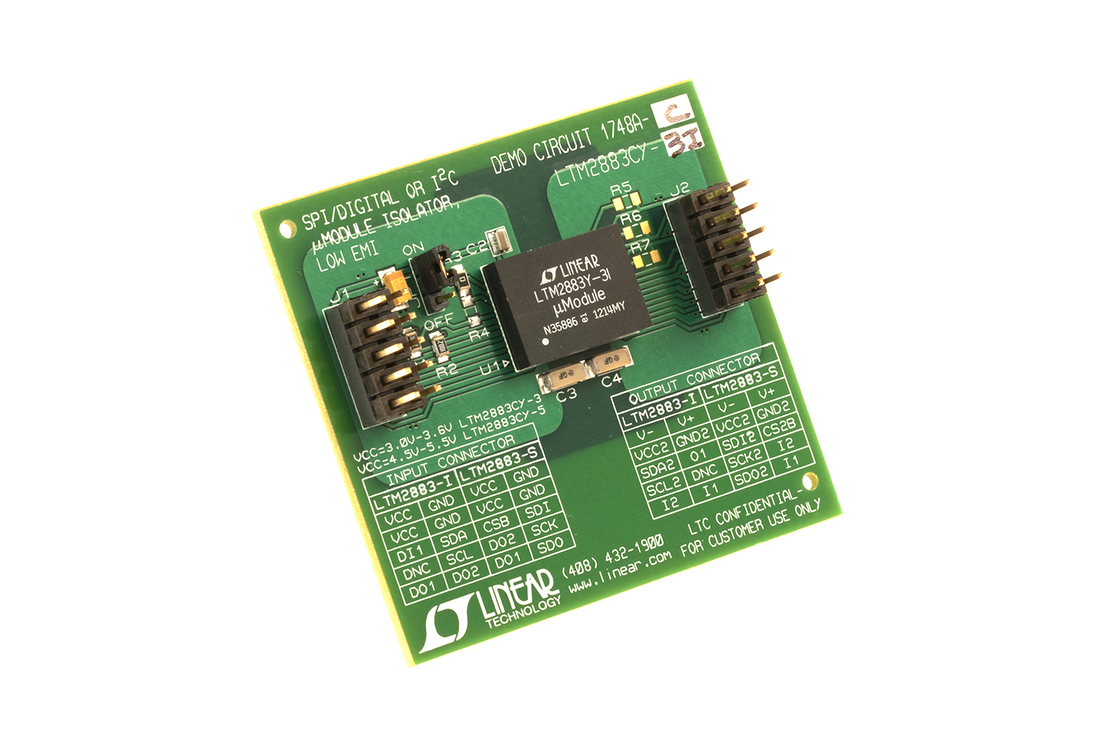

DC1748A-C

LTM2883-3I I2C µModule隔离器演示板（3.3V电源）

评估套件4

evaluation kit item images

DC1748A-D

LTM2883-5I I2C µModule隔离器演示板（5.0V电源）
evaluation kit item images

DC1748A-B

LTM2883-5S SPI µModule隔离器演示板（5.0V电源）
evaluation kit item images

DC1748A-A

LTM2883-3S SPI µModule隔离器演示板（3.3V电源）
evaluation kit item images

DC1748A-C

LTM2883-3I I2C µModule隔离器演示板（3.3V电源）
