LTM9100

量产

具 I2C 命令和遥测功能的 Anyside™ 高电压隔离型开关控制器

数据手册 (Rev. A)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 通过CSA (IEC/UL)认证，文件编号255632
  • 加强绝缘
  • 集成隔离电源
  • 可调导通斜坡率和限流
  • I2C/SMBus 接口
  • 10位ADC可监控电流和两个非专用通道
  • 高共模瞬变抗扰度：≥ 30kV/μs
  • 故障状态警报和电源良好输出
  • 独立的3V至5.5V逻辑电源
  • ±20kV ESD隔离栅保护
  • 最大连续工作电压：690VRMS
  • 14.6mm爬电距离
  • 低电流关断模式(<10μA)
  • 22mm x 9mm x 5.16mm BGA 封装

LTM9100 µModule® (微型模块) 控制器是一款具有 I2C 接口的完整电气隔离型开关控制器，可用作负载开关或热插拔控制器。由一个外部 N 沟道 MOSFET 开关对负载实施软起动和控制。过流保护较大限度地减小了启动、输入阶跃和输出短路情况下的 MOSFET 应力。由于开关的隔离、浮动特性，因此它可以容易地通过配置以在高侧、低侧和浮动应用中使用。

单个 5V 电源通过一个集成的隔离式 DC/DC 转换器为开关控制器的两侧供电。与主电源无关的一个单独的逻辑电源输入提供了与 3V 至 5.5V 逻辑电平的简易连接。负载电流和两个额外电压输入的隔离式测量由一个 10 位 ADC 完成，并通过 I2C 接口访问。

利用一个 5kVRMS绝缘隔离把逻辑和 I2C 接口与开关控制器隔离开来，从而使得 LTM9100 非常适合用于高达 1000VDC 之总线供电工作的开关，以及用于在那些接地通路断开以允许大共模电压摆幅的系统中提供电气隔离。在共模瞬变高达 30kV/μs 的情况下，可保证通信不会出现中断。

应用

  • 高电压直流热插拔
  • 带电背板插入
  • 隔离型分布式电源系统
  • 电源监视器
  • 工业控制系统
  • 隔断接地环路
LTM9100
具 I2C 命令和遥测功能的 Anyside™ 高电压隔离型开关控制器

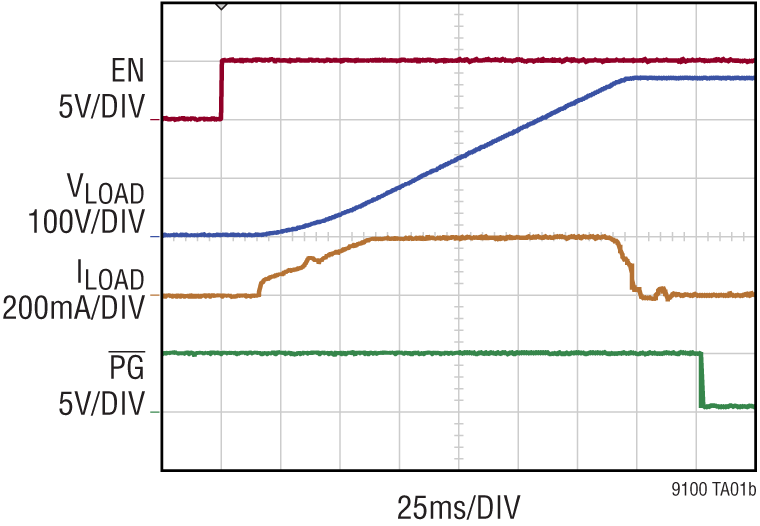

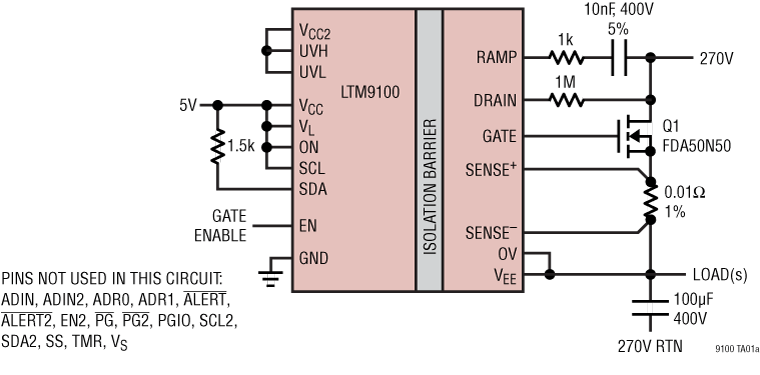

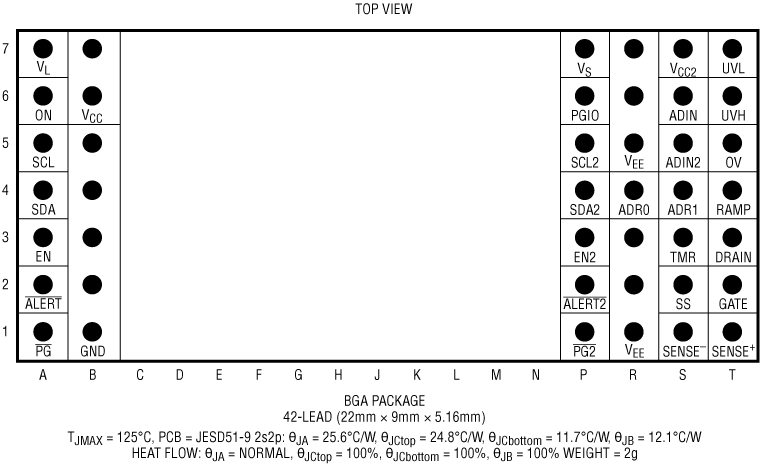

LTM9100 Application Circuit LTM9100 Pin Configuration LTM9100 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

用户手册 1

技术文章 3

安全和法规认证 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 3
LTC4260
推荐用于新设计 具 I2C 兼容型监视功能的正高电压热插拔控制器
LTC4261
量产 具 ADC 和 I2C 监视功能的负电压热插拔控制器
LTC4366
推荐用于新设计 高电压浪涌抑制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTM9100

Linduino 3

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
DC2423A-A

LTM9100演示板|具有遥测功能的隔离式48V开关控制器[需要DC590或DC2026]

立即购买 更多内容

产品详情

演示电路2423A展示了典型48V应用(–A)或高压380V应用(–B)中的LTM9100隔离式开关控制器。该板可配置为高端或低端工作模式，取决于将外部电源和负载连接到橡胶插座。板载电容负载也可以连接到该电路上。LED指示输入和输出电压存在。





eval board
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9

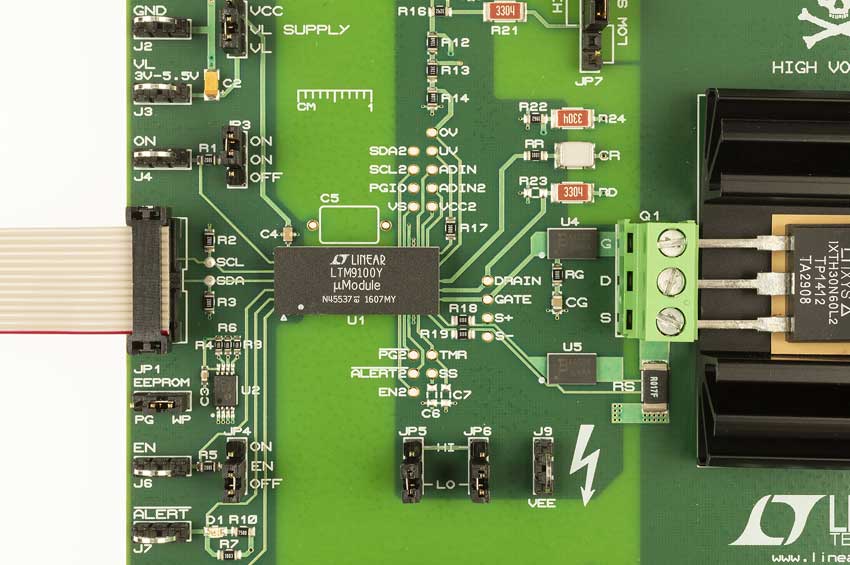

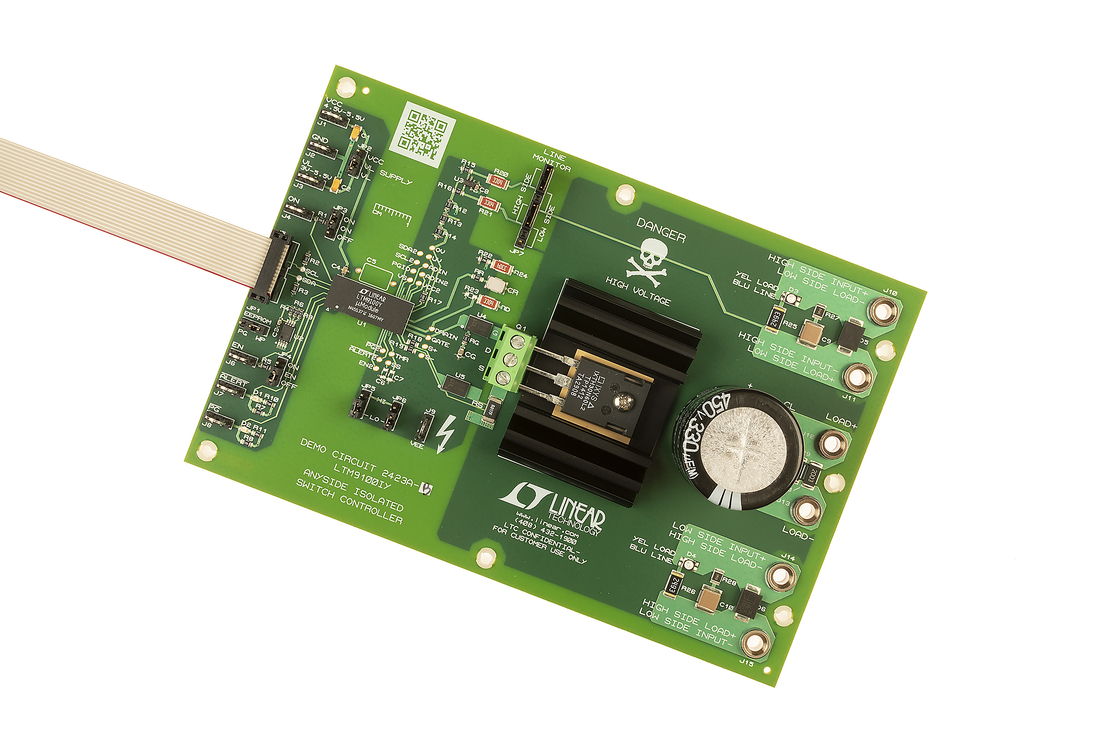

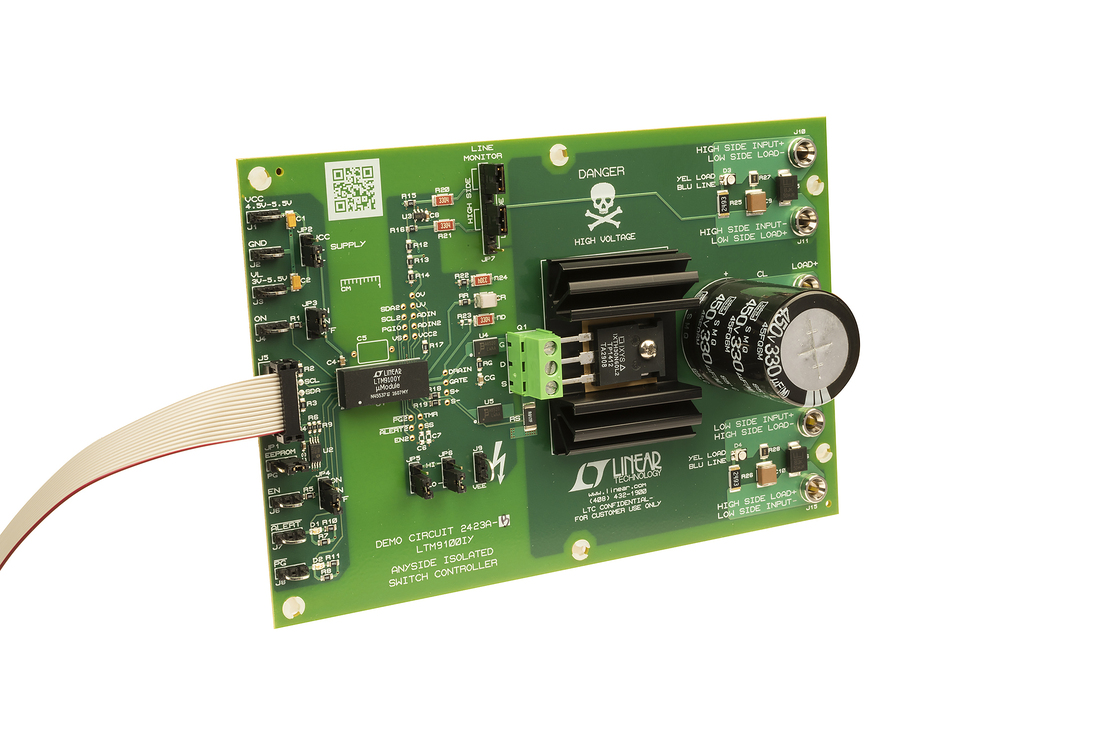

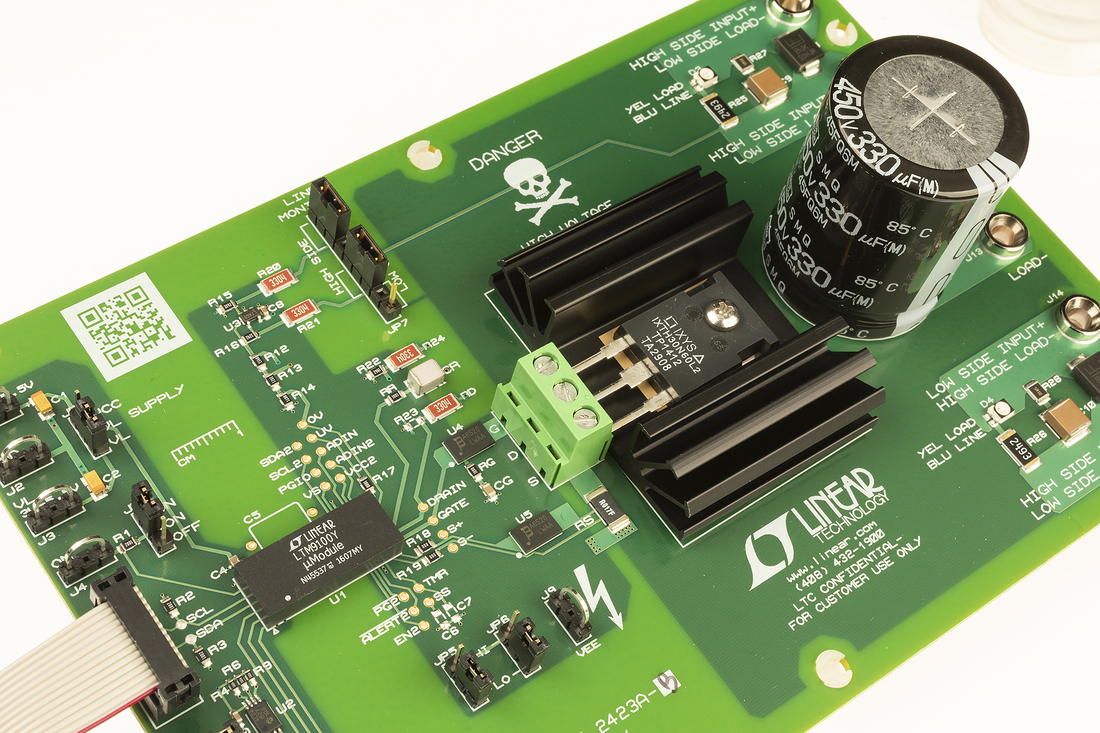

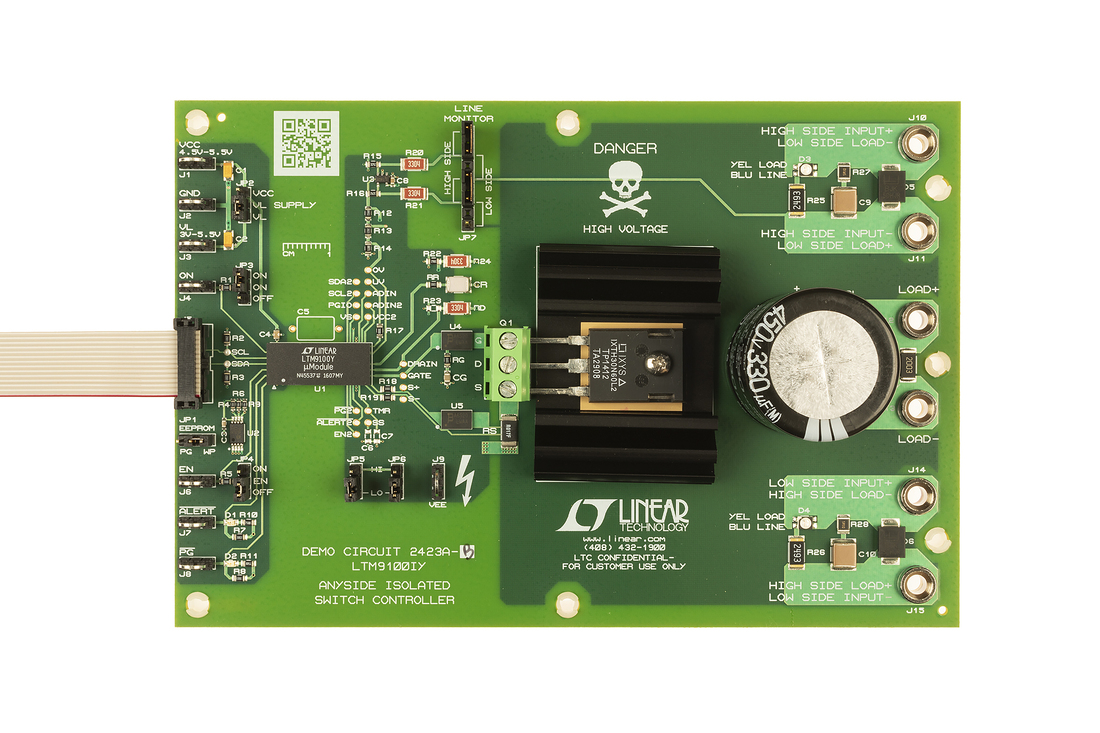

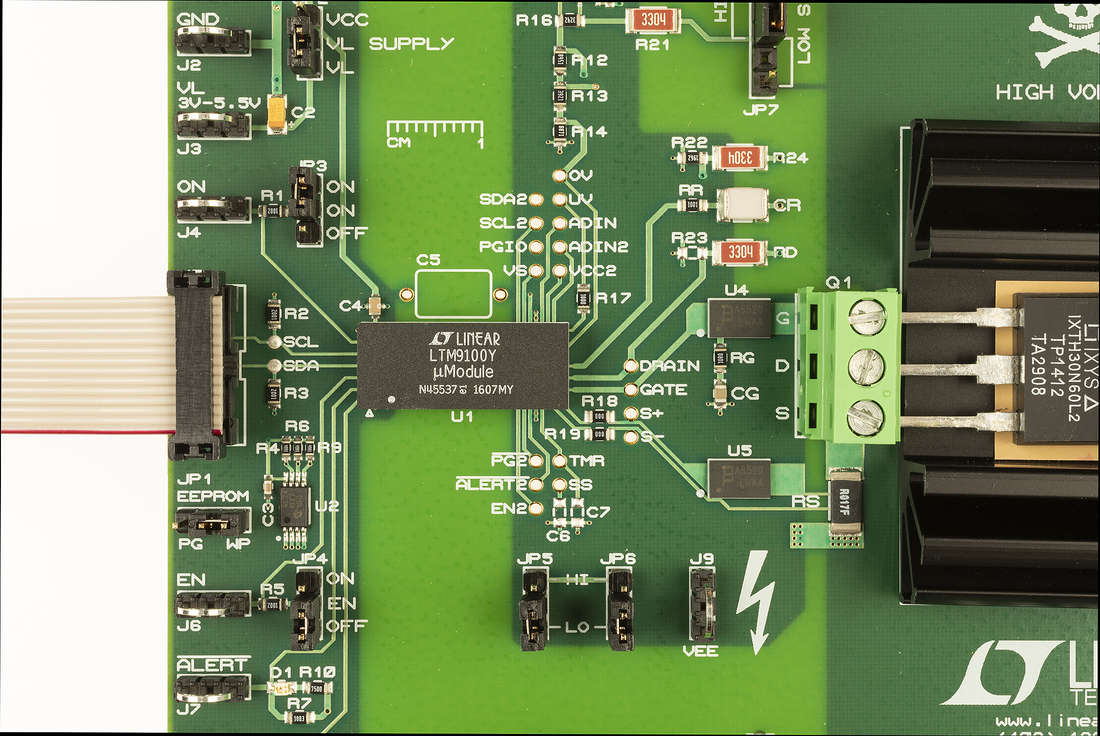

DC2423A-B

LTM9100演示板|具有遥测功能的隔离式380V开关控制器[需要DC590或DC2026]

立即购买 更多内容

产品详情

演示电路2423A展示了典型48V应用(–A)或高压380V应用(–B)中的LTM9100隔离式开关控制器。该板可配置为高端或低端工作模式，取决于将外部电源和负载连接到橡胶插座。板载电容负载也可以连接到该电路上。LED指示输入和输出电压存在。
DC2423A-A
LTM9100演示板|具有遥测功能的隔离式48V开关控制器[需要DC590或DC2026]

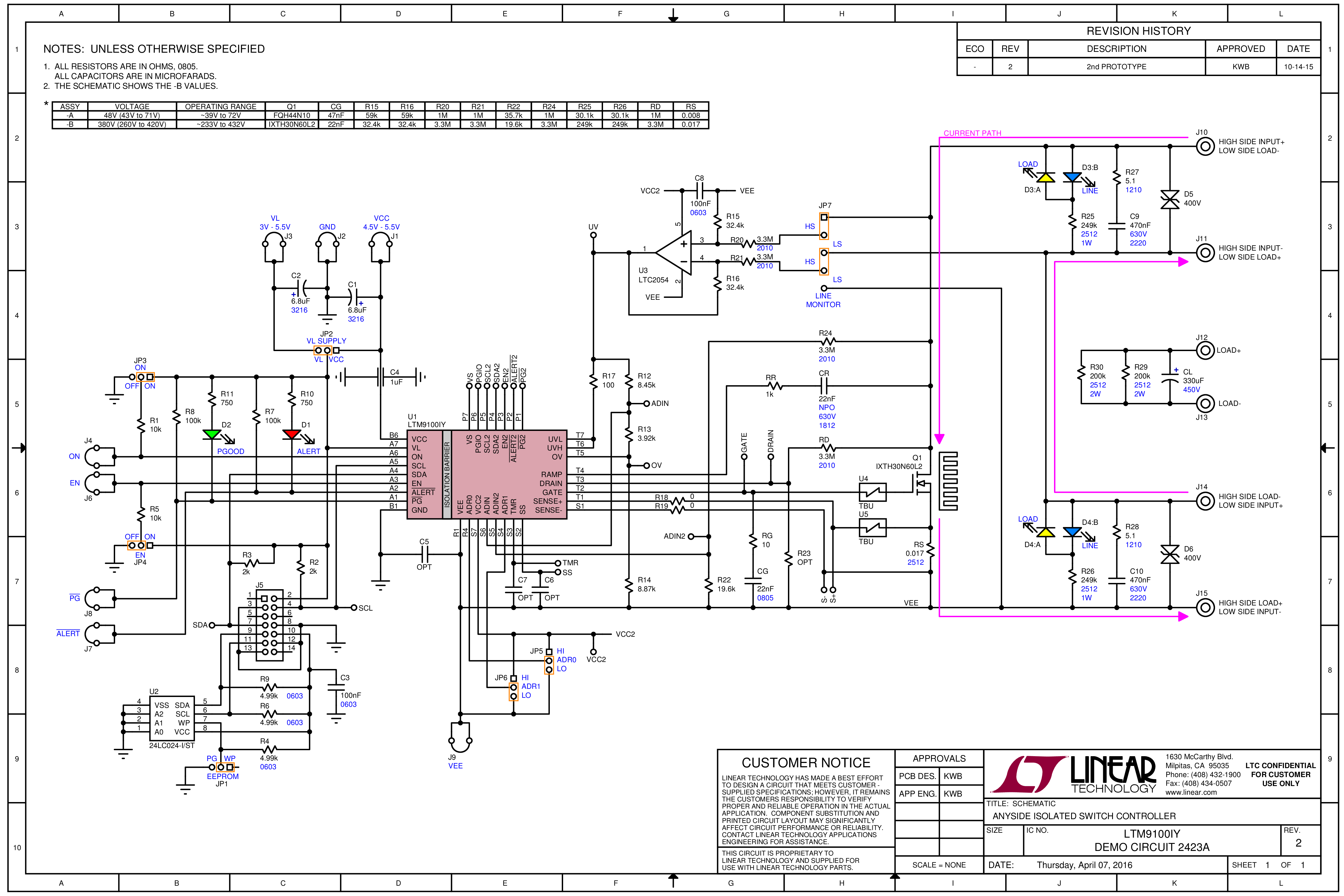

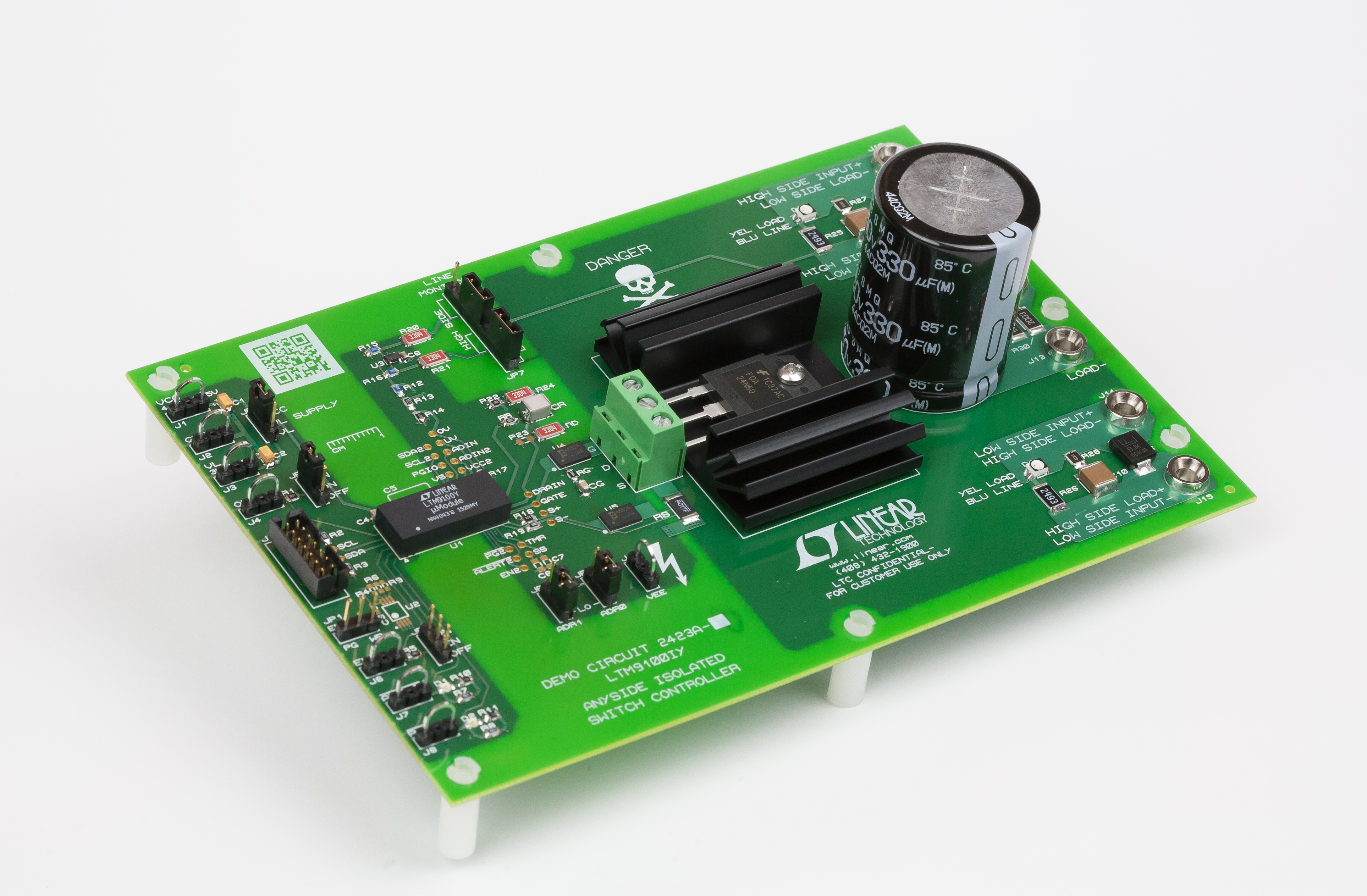

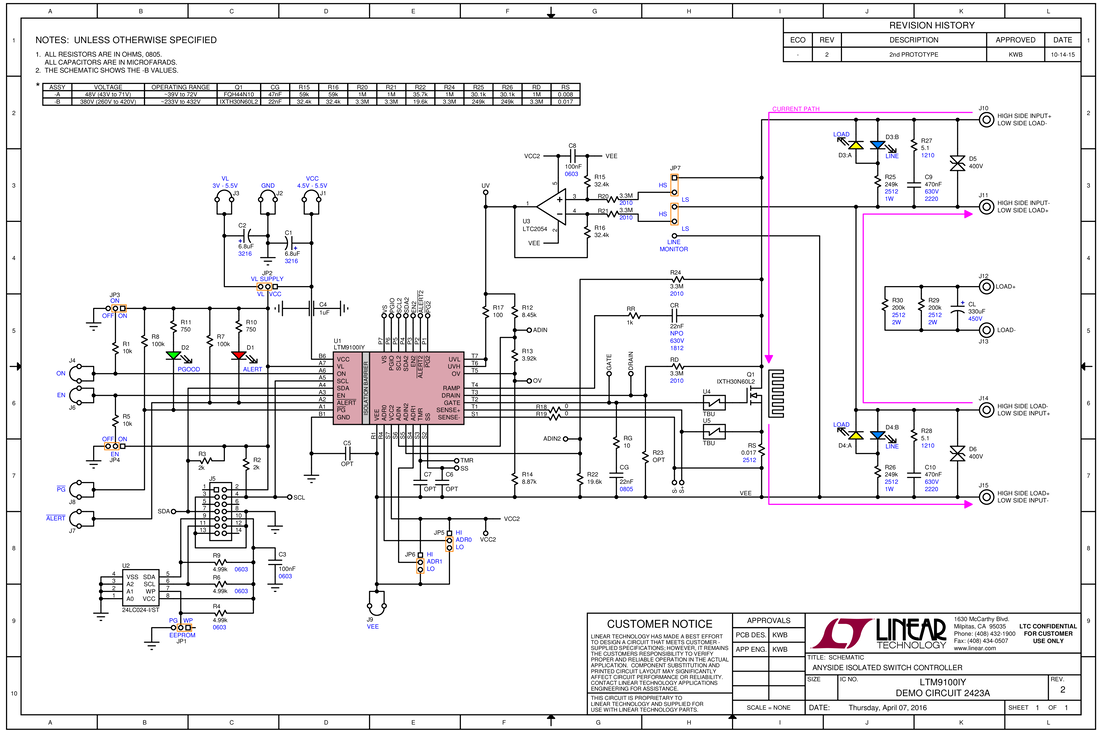

DC2423A - Schematic DC2423A-A - Demo Image
DC2423A-B
LTM9100演示板|具有遥测功能的隔离式380V开关控制器[需要DC590或DC2026]

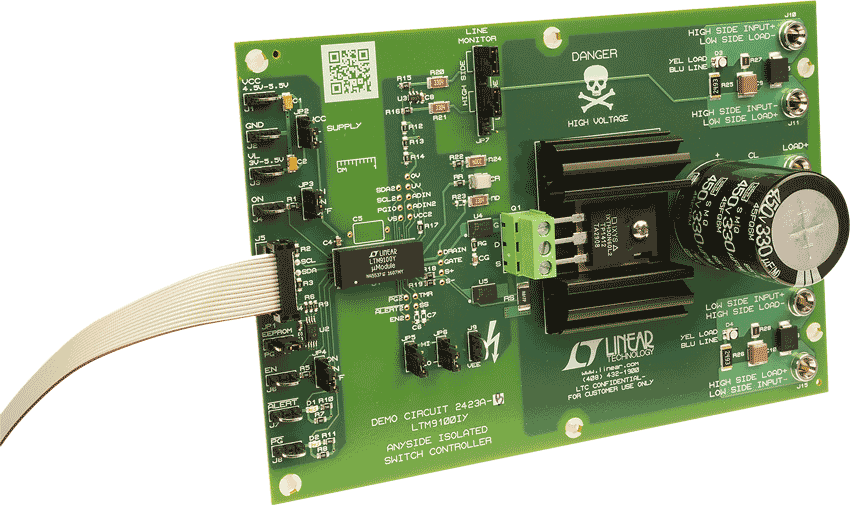

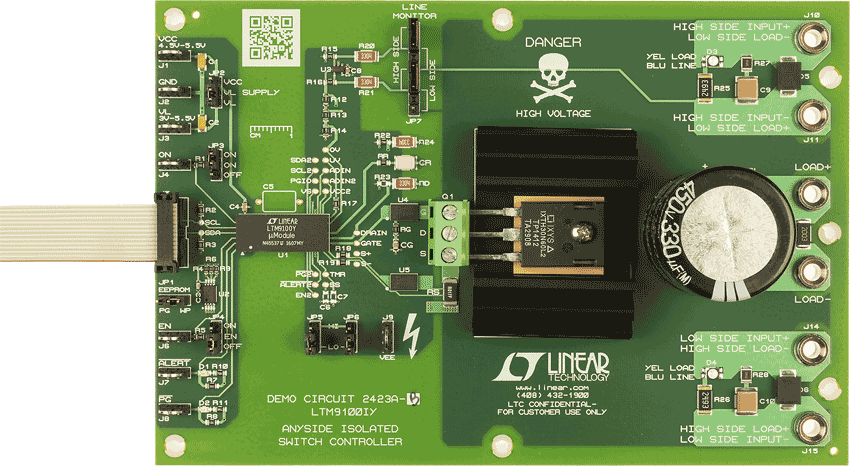

DC2423A-B Demo Board DC2423A-B Demo Board DC2423A-B Demo Board DC2423A-B Demo Board DC2423A-B Demo Board DC2423A-A - Demo Image DC2423A - Schematic
