概览

优势和特点

  • 允许在带电的 -48V 背板上安全地进行插拔操作
  • 10 位 ADC 负责监视电流和电压
  • I2C / SMBus 接口或单线式广播模式
  • 浮动拓扑结构允许非常高电压的操作
  • 可独立调节的浪涌电流及过流限值
  • 受控的软起动浪涌电流
  • 可调的 UV / OV 门限和迟滞
  • 具延迟的按序电源良好输出
  • 可调的电源良好输入超时
  • 可设置为在故障发生之后执行锁断或自动重试操作
  • 在故障发生之后向主机发出警示信号
  • 采用 28 引脚窄体 SSOP 封装和 24 引脚 (4mm x 5mm) QFN 封装

产品详情

LTC®4261 / LTC4261-2 负电压热插拔 (Hot Swap™) 控制器允许在带电背板上安全地进行电路板的插拔操作。通过采用一个外部 N 沟道传输晶体管，能够使电路板的电源电压以一种可调速度斜坡上升。这些器件具有可独立调节的浪涌电流和过流限值，旨在较大限度地减小启动、输入阶跃和输出短路期间传输晶体管所承受的应力。当发生过流故障时，LTC4261 的默认状态是锁断，而 LTC4261-2 则默认为自动重试。

一个 I2C 接口和内置的 10 位 ADC 可实现电路板电流、电压和故障状态的监视。该器件提供了一种单线式广播模式，以通过免除两个光隔离器达到简化接口的目的。

另外，这些控制器还具有其他的功能，包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测电路板的插入以及在一个超时周期之内外部电源监视器未指示电源良好时关断传输晶体管等。


应用

  • AdvancedTCA 系统
  • 电信基础设施
  • -48V 分布式电源系统
  • 电源监视器

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (9)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 设计笔记 (1)
  • 产品选择卡 (2)
  • 技术文章 (2)
  • 在线研讨会 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    启动此部分的现成LTspice演示电路：

    第1步：下载并在计算机上安装LTspice。

    第2步：单击下面的链接，下载演示电路。

    第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

    LTspice

    LTspice仿真

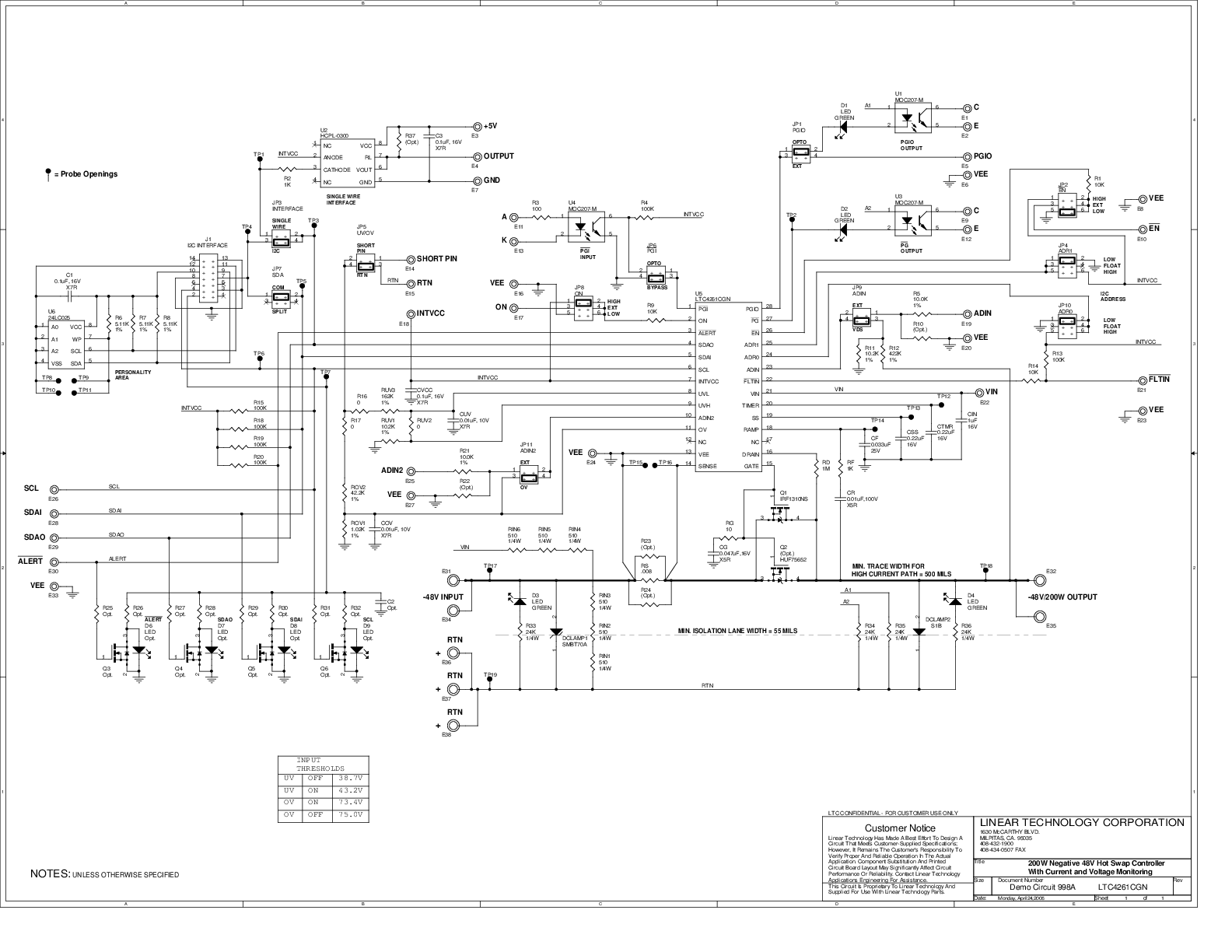

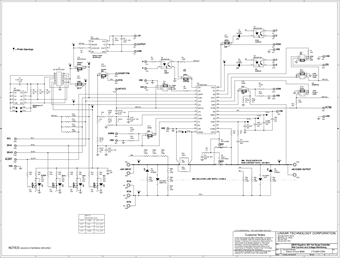

    LTC4261 Demo Circuit - -48V/200W Hot Swap Controller with I2C and ADC

    LTspice中提供以下器件型号：

    LTC4261

    Linduino

    Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

    GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

    购买Linduino

    Linduino

    代码文件

    LTC4261 - DC998A Linduino.INO File
    LTC4261 Linduino.CPP
    LTC4261 Linduino Header File

    参考电路 (1)
