ADXL345

量产

3轴、±2 G/±4 G/±8 G/±16 G数字加速度计

数据手册 (Rev. G) 产品选型表

产品模型: 6

Viewing:

产品详情

低功耗：V_S = 2.5 V（典型值）时，测量模式下低至23 μA，待机模式下低至0.1 μA
功耗随带宽自动按比例变化
用户可选的分辨率
- 10位固定分辨率
- 全分辨率，分辨率随g范围提高而提高，±16 g时高达13位（在所有g范围内保持4 mg/LSB的比例系数）
嵌入式存储器管理系统采用FIFO技术，可充分降低主机处理器负荷
单振/双振检测
活动/非活动监控
自由落体检测
电源电压范围：2.0 V至3.6 V
I/O电压范围：1.7 V至V_S
SPI（3线式和4线式）和I₂C数字接口
灵活的中断模式，可映射到任一中断引脚
通过串行命令可选测量范围
通过串行命令可选带宽
宽温度范围（-40°C至+85°C）
抗冲击能力：10,000 g
无铅/符合RoHS标准
小而薄：3 mm × 5 mm × 1 mm LGA封装

ADXL345-EP支持防务和航空航天应用（AQEC标准）

下载ADXL345-EP数据手册 (pdf)
扩展工业温度范围：（-55°C至+105°C）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12657 DSCC图纸号

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

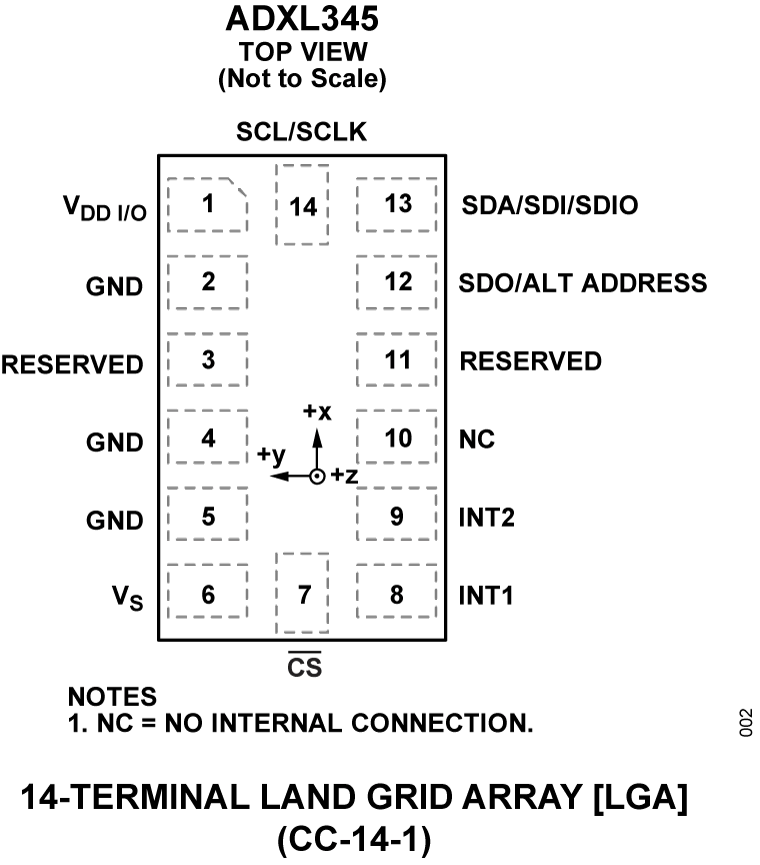

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADXL345BCCZ	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL345BCCZ-RL	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL345BCCZ-RL7	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL345TCCZ-EP	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL345TCCZ-EP-RL	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADXL345TCCZ-EP-RL7	14-Lead LGA (5mm x 3mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
12月 6, 2013 - 13_0321 ADXL345, ADXL346, ADXL337 Die Revision
		PCN13_0321_Form Material_Report Qualification Report Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
10月 17, 2013 - 13_0021 Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices
		PCN13_0021_Form Material_Report Qualification Report Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
ADXL345TCCZ-EP	量产
ADXL345TCCZ-EP-RL	过期
ADXL345TCCZ-EP-RL7	量产
5月 15, 2012 - 12_0092 Transfer ADXL345 sensor wafer fabrication to the TSMC 8" MEMS only process.
		PCN12_0092_Form Material_Report Qualification Report Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
6月 21, 2011 - 11_0093 ADXL345 ASIC Alternate Manufacturing Site for Wafer Fab
		PCN11_0093_Form Material_Report Qualification Report Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
11月 23, 2010 - 10_0327 ADXL345 Die Revision and Datasheet Change
		PCN10_0327_Form Material_Report Revised Datasheet Specification Qualification Plan Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
4月 5, 2010 - 10_0038 ADXL345 Die Revision and Data Sheet Specification Change
		PCN10_0038_Form Material_Report Detailed Change Description Qualification Plan Summary
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
3月 19, 2009 - 08_0150 ADXL335 and ADXL345 family of parts, Capping Process Transfer
		Material_Report Material_Report PCN08_0150_Form Qual Plan
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
3月 19, 2009 - 09_0037 ADXL335 and ADXL345 Sensor Release Process Transfer
		Form Material_Report Qual Plan
ADXL345BCCZ	量产
ADXL345BCCZ-RL	量产
ADXL345BCCZ-RL7	量产
4月 21, 2023 - 23_0054 Qualification of Alternate Wafer Fab Site for MEMS Products - ADXL345-EP, ADXL350, ADXL375
		PCN23_0054_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
ADXL345TCCZ-EP	量产
ADXL345TCCZ-EP-RL7	量产
4月 11, 2014 - 13_0321 ADXL345, ADXL346, ADXL337 Die Revision
		PCN13_0321_Form Material_Report Qualification Report Summary
ADXL345TCCZ-EP	量产
ADXL345TCCZ-EP-RL	过期
ADXL345TCCZ-EP-RL7	量产
7月 13, 2016 - 16_0050 ADI Corporate Obsolescence Notice-2016 (Standard Products)
		PDN16_0050_Form Material_Report
ADXL345TCCZ-EP-RL	过期	PDN16_0050_Form Material_Report

这是最新版本的数据手册

软件资源

FPGA/HDL 1

ADXL345 Pmod Xilinx FPGA Reference Design

找不到您所需的软件或驱动?

工具及仿真模型

IBIS 模型 1

ADXL345 - IBIS Model

ADXL345/6 Accelerometer FIFO Over-sampling Calculator

打开工具

评估套件

用于数字输出传感器的实时评估系统

立即购买更多内容

产品详情

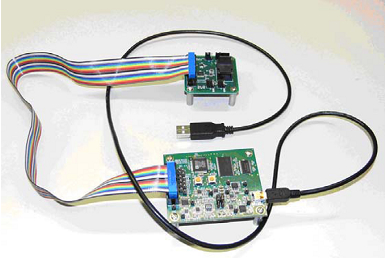

iMEMS^®实时评估系统是一款针对ADI惯性传感器产品平台或桌面特性的评估工具，使用方便。该系统包括惯性传感器评估板(ISEB)或主板，以及卫星板，适用于ADI公司惯性传感器产品。 ISEB通过USB电缆直接连接至PC，此USB连接可为电路板提供通信和电源。 ISEB通过扁平电缆连接至卫星板。借助此电缆，可轻松操作卫星板进行测试，也可将其单独置于环境室内进行温度或湿度测试。从而减轻其他元件因温度和湿度影响造成的数据损坏。

ISEB是一块通用主板，适合与ADI公司惯性传感器的各种卫星板一同使用，其中包括模拟和数字加速度计以及陀螺仪。不同产品借助单独的图形用户界面(GUI)进行评估，该GUI已经针对与所评估的惯性传感器有关的性能和特性测量值进行定制。

EVAL-ADxZ-M系统包含ISEB和EVAL-ADxZ-S卫星板。还包含将ISEB连接至PC的USB A转Mini-B电缆，以及将ISEB连接至卫星板的18英寸、20引脚扁平电缆。

资料

EVAL-ADXRS290Z -S Layout
205.09 K

EVAL-ADXRS450/3Z-S Schematic
20.33 K

EVAL-ADXRS290Z-S Schematic
105.66 K

EVAL-ADXL375Z-S Layout
190.38 K

EVAL-ADXRS450/3Z-S Layout
20.33 K

EVAL-ADXL345Z-S Layout
306.36 K

EVAL-ADXL344Z-S Schematic
161.05 K

EVAL-ADXL344Z-S Layout
298.06 K

EVAL-ADXL343Z-S Layout
299.43 K

EVAL-ADXL350Z-S Schematic
161.46 K

EVAL-ADXL350Z-S Layout
302.52 K

EVAL-ADXL343Z-S Schematic
160.07 K

EVAL-ADXL375Z-S Schematic
60.58 K

iMEMS Universal EVAL-ADxZ-M Schematic
75.66 K

EVAL-ADXL345Z-S Schematic
48.93 K

EVAL-ADXL346Z-S Layout
242.79 K

iMEMS Universal EVAL-ADxZ-M Layout
413.38 K

EVAL-ADXL346Z-S Schematic
48.67 K

软件

ADXRS450 Evaluation Software for EVAL-MST-ISEB
12.78 M

ADXL345 Evaluation Software for EVAL-MST-ISEB
7.82 M

ISEB Run Time Engine
140.99 M

ISEB USB Driver
3.33 M

ADXL350 Evaluation Software for EVAL-MST-ISEB
7.84 M

ADXRS290 Evaluation Software for EVAL-MST-ISEB
6.71 M

ADXL375 Evaluation Software for EVAL-MST-ISEB
7.8 M

ADXL346 Evaluation Software for EVAL-MST-ISEB
7.88 M

ADXL344 Evaluation Software for EVAL-MST-ISEB
7.87 M

ADXL343 Evaluation Software for EVAL-MST-ISEB
7.92 M

ADXL345数据记录器/开发板

立即购买更多内容

特性和优点

灵活的惯性传感器评估平台
- 单个主板采用可互换卫星板工作
将DUT与控制器隔离，实现精确的环境测试
文件数据记录的连续流
用于供电与通信的标准USB电缆
基于PC的图形用户界面(GUI)
快速、简单安装

产品详情

iMEMS^® ADXL345惯性传感器评估系统是一款针对ADI惯性传感器产品平台或桌面特性的评估工具，使用方便。该系统包括惯性传感器评估板(ISEB)或主板，以及卫星板，适用于ADI公司惯性传感器产品。ISEB通过USB电缆直接连接至PC，此USB连接可为电路板提供通信和电源。ISEB通过扁平电缆连接至卫星板。借助此电缆，可轻松操作卫星板进行测试，也可将其单独置于环境室内进行温度或湿度测试。通过将各电路板分离，可减轻因其他元件的温度和湿度影响而造成的数据损坏。

EVAL-ADXL345Z-M系统包含ISEB和EVAL-ADXL345Z-S卫星板。还包含将ISEB连接至PC的USB A转Mini-B电缆，以及将ISEB连接至卫星板的18英寸、20引脚扁平电缆。

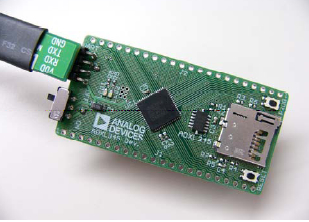

ADXL345数据记录器/开发板

立即购买更多内容

特性和优点

低功耗ADXL345加速度计
惯性传感器开发板
将数据记录到MicroSD卡中
通过串行接口实现完全编程；提供固件示例
电池供电，适合便携式应用

产品详情

ADXL345开发板是一款简单易用的工具，通过提供即时可用的数据采集和固件开发平台来缩短应用程序开发时间。

该板预配置为数据记录器，可用来收集数据，以便改进算法、调谐阈值和熟悉加速度计数据。该板由两节AAA电池供电且完全无连接，同时可无缝集成至便携式应用中。数据记录到MicroSD存储卡上，由此消除了存储容量限制，提高了操作系统灵活性。数据保存在文本文件(.txt)中；因此，操作开发板或读取数据时不用安装任何软件。随板一同提供2GB MicroSD卡和USB MicroSD读卡器。

此外，该板经过完全编程，提供硬件平台，可供固件测试，同时并行开发应用硬件。通信和处理由基于ARM7的ADuC7024微控制器完成，固件用C语言编写。随板一同提供编程电缆，同时在本页面提供开发环境和头文件。最后，平台经过应用固件测试，可在最终应用中复制。原理图和布局可在“支持文档”标签页上找到，并可随意用于您的应用中。

请注意，该板未配置为实时显示数据。若要实时评估ADXL345，请参考惯性传感器评估板。若需简单的ADXL345分线板，请参考EVAL-ADXL345Z。

资料

UG-065：ADXL345评估板用户指南
254 kB

EVAL-ADXL345Z-DB Layout
205.65 K

EVAL-ADXL345Z-DB Schematic
56.18 K

ADXL345 Input 3-Axis Digital Accelerometer GitHub Linux Driver Source Code (I²C)

软件

EVAL-ADXL34xZ-DB Evaluation Software
687.54 K

ADXL345 分线板

立即购买更多内容

产品详情

EVAL-ADXL345Z是一款简单的分线板，可方便地将ADXL345 与现有系统相连。 ADXL345是一款数字输出、3轴加速度计，具有低功耗和内置功能，是多种应用的理想选择。由于尺寸较小，EVAL-ADXL345Z对系统和加速度计的性能几乎没有影响，因此适用于在现有系统中评估ADXL345。注意，必须通过SPI或I2C以数字方式与ADXL345通信。 EVAL-ADXL345Z不含有处理器，用户必须提供外部固件。关于包含处理器的评估板，请参考 EVAL-ADXL345Z-M 和 ADXL345Z-DB。

资料

EVAL-ADXL345Z Schematic
31.44 K

EVAL-ADXL345Z Layout
144.3 K

ADXL345Z:三轴±2 g/±4 g/±8 g/±16 g数字加速度计评估板(EVAL-ADXL345Z)
98 kB
