LTC4245

最后购买期限

具 I²C 兼容型监视功能的多电源热插拔控制器

Viewing:

概述

允许在带电 CompactPCI^™ 或 PCI Express^™背板上安全地进行插拔操作
8 位 ADC 负责监视电流和电压
I²C^™/SMBus 接口
dI/dt 控制型软起动
同时或按序接通
用于 ±12V 电源的 ±20V 绝对最大额定值
无需外部栅极电容器
双电平电路断路器和电流限制功能电路
总线预充电输出
具超时的电源良好输入
在故障发生之后可任选执行锁断或自动重试操作
在故障发生之后向主机发出警示信号
集成型 LOCAL_PCI_RST# 逻辑电路
36 引脚 SSOP 封装和 38 引脚 (5mm x 7mm) QFN 封装

LTC^®4245 热插拔 (Hot Swap^™) 控制器允许在多电源系统 (例如：CompactPCI 或 PCI Express) 中的带电背板上安全地进行电路板的插拔操作。通过采用 4 个外部 N 沟道传输晶体管，能够使电路板的电源电压以一种可调速率和任何期望的顺序斜坡上升。一个 I²C 接口和内置的 ADC 可为每个电源提供电路板电流、电压和故障状态的监视。

该器件具有可调 dI/dt 控制型软起动和浪涌电流折返限制功能。一个双电平定时电路断路器和快速电流限制可保护每个电源免受过流故障的损坏。一个具超时的电源良好输入允许一个下游电源监视器把电路板电源断接。可通过配置使该器件在没有一个 –12V 电源或采用一个附加 3.3V 电源替代 5V 电源时正常运行。

另外，该控制器还具有其他的功能，包括在出现故障时中断主机、在输出电源处于良好状态时发出通知、检测负载板卡的插入以及在接通或关断状态中执行上电操作等。

Applications

带电电路板插入
CompactPCI、CompactPCI Express、CompactTCA、PCI Express 系统

参考资料

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 3
LTC4222	量产	具 I²C 兼容型监视功能的双通道热插拔控制器
LTC4240	量产	具 I²C 兼容接口的 CompactPCI 热插拔控制器
LTC4242	推荐用于新设计	用于PCI Express 的双插槽热插拨控制器

工具及仿真模型

Linduino 3

Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明。

购买Linduino

评估套件

LTC4245 Demoboard: Quad Hot Swap Controller with ADC and I2C (Requires DC590)

立即购买更多内容

产品详情

DC985A-A/B: Demo Board for the LTC4245 Multiple Supply Hot Swap Controller with I²C Compatible Monitoring.

资料

DC985A - Demo Manual
2009/9/24

DC985A - Design File
2009/9/24

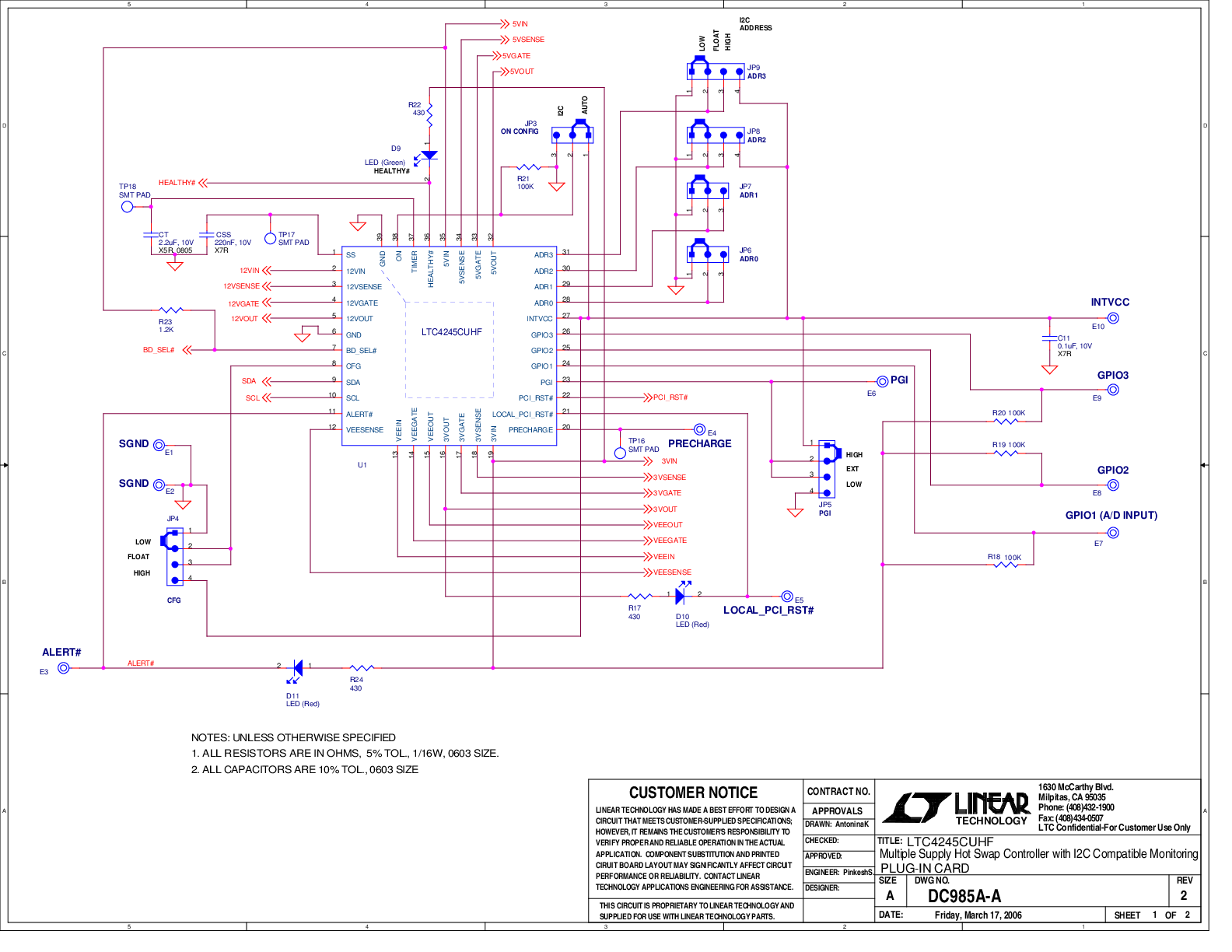

DC985A - Schematic
2009/9/24
