概览

优势和特点

  • 6A 输出电流
  • 2.25V 至 5.5V 输入电压范围
  • 低输出纹波突发模式 (Burst Mode®) 操作:IQ = 75μA
  • ±1% 输出电压准确度
  • 输出电压低至 0.6V
  • 高效率:达 95%
  • 低压差操作:100% 占空比
  • SW 节点上的可编程转换速率降低了噪声和 EMI
  • 可调开关频率:高达 4MHz
  • 可任选的有源电压定位 (AVP) 和内部补偿
  • 可选的脉冲跳跃 / 强制连续 / 具可调突发箝位的突发模式操作
  • 可编程软起动
  • 用于启动跟踪或外部基准的输入
  • DDR 存储模式,IOUT = ±3A
  • 采用耐热性能增强型 24 引脚 3mm x 5mm QFN 封装

产品详情

LTC®3616 是一款低静态电流、单片式、同步降压型稳压器,采用一种电流模式、恒定频率架构。睡眠模式中的无负载 DC 电源电流仅为 70μA,并在无负载条件下保持了输出电压 (突发模式操作),在停机模式中降至零电流。2.25V 至 5.5V 的输入电源电压范围使 LTC3616 非常适合于单节锂离子电池和固定低电压输入应用。100% 占空比能力可提供低压差操作,从而延长了电池供电型系统中的工作时间。

该器件的工作频率可在外部设置至高达 4MHz,因而允许使用小的表面贴装型电感器。对于那些对开关噪声敏感的应用,可以使 LTC3616 同步至一个频率高达 4MHz 的外部时钟。

LTC3616 中的强制连续模式操作降低了噪声和 RF 干扰。可调补偿的运用使得能够在一个很宽的负载和输出电容范围内优化瞬态响应。

内部同步开关提升了效率,并免除了增设一个外部箝位二极管的需要,从而节省了外部组件和板级空间。LTC3616 采用无引线 24 引脚 3mm x 5mm 耐热性能增强型 QFN 封装。


应用

  • 负载点电源
  • 分布式电源
  • 便携式计算机系统
  • DDR 存储终端
  • 手持式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

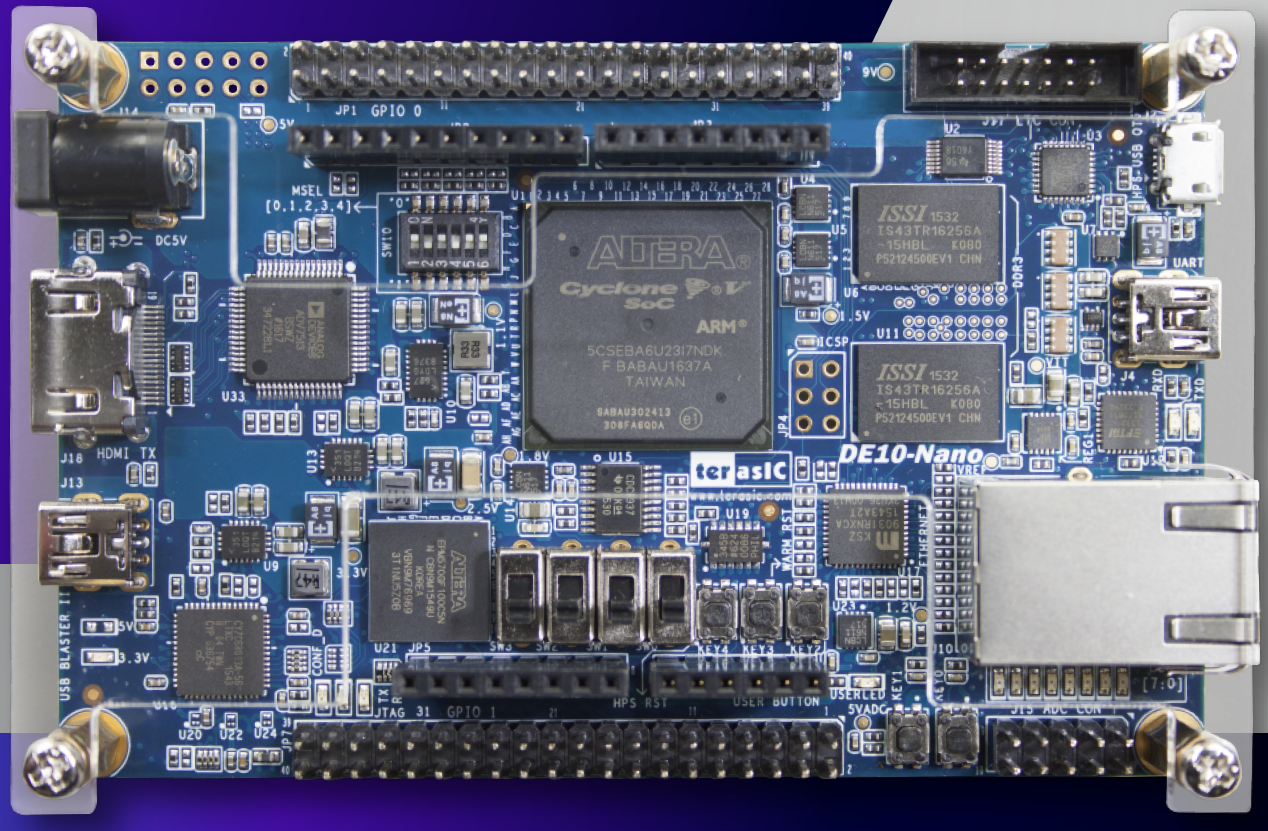

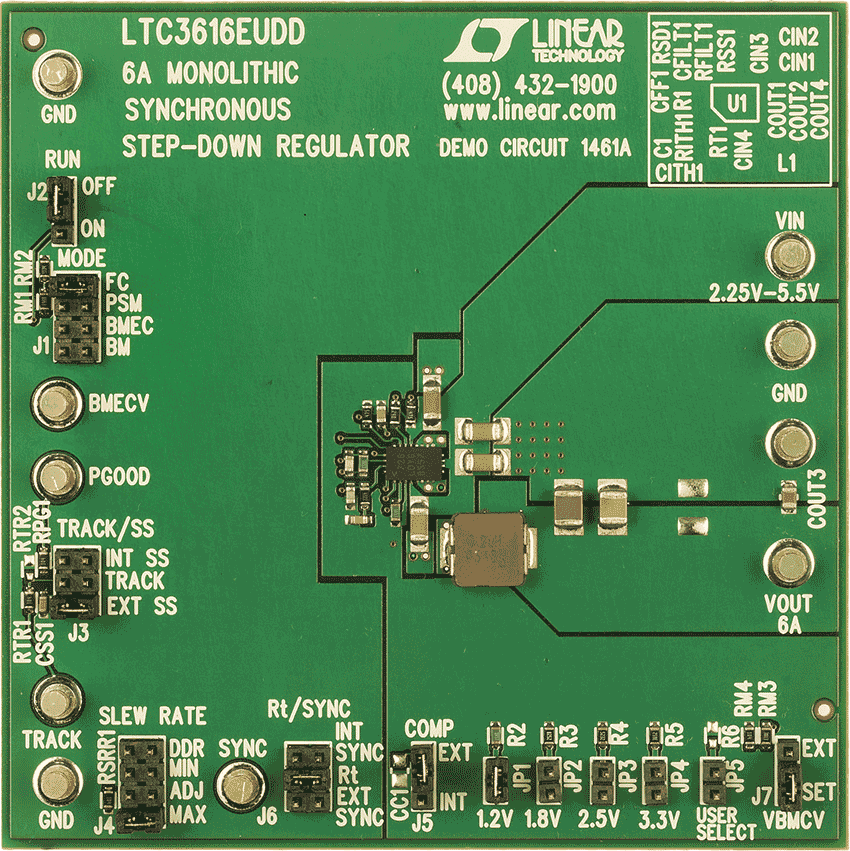

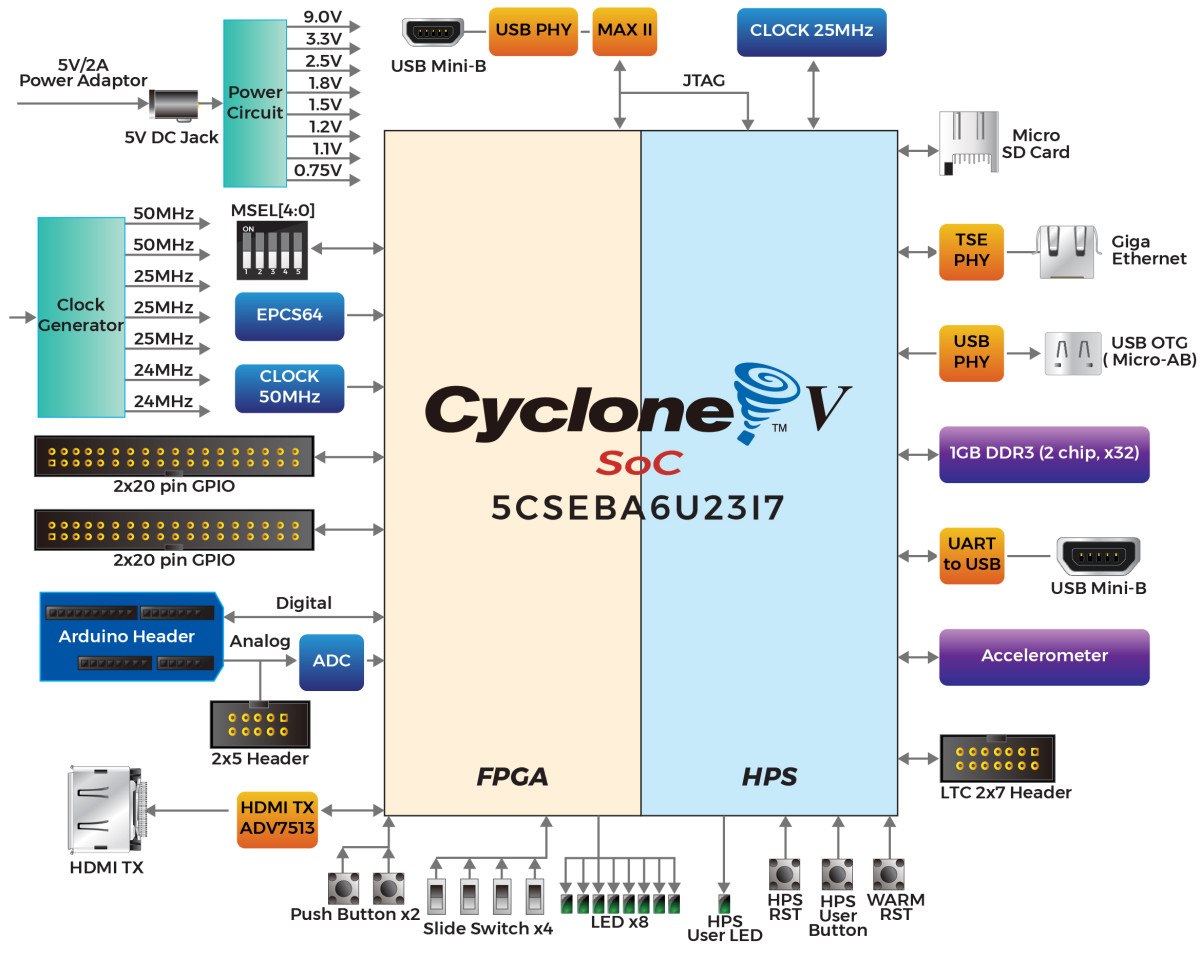

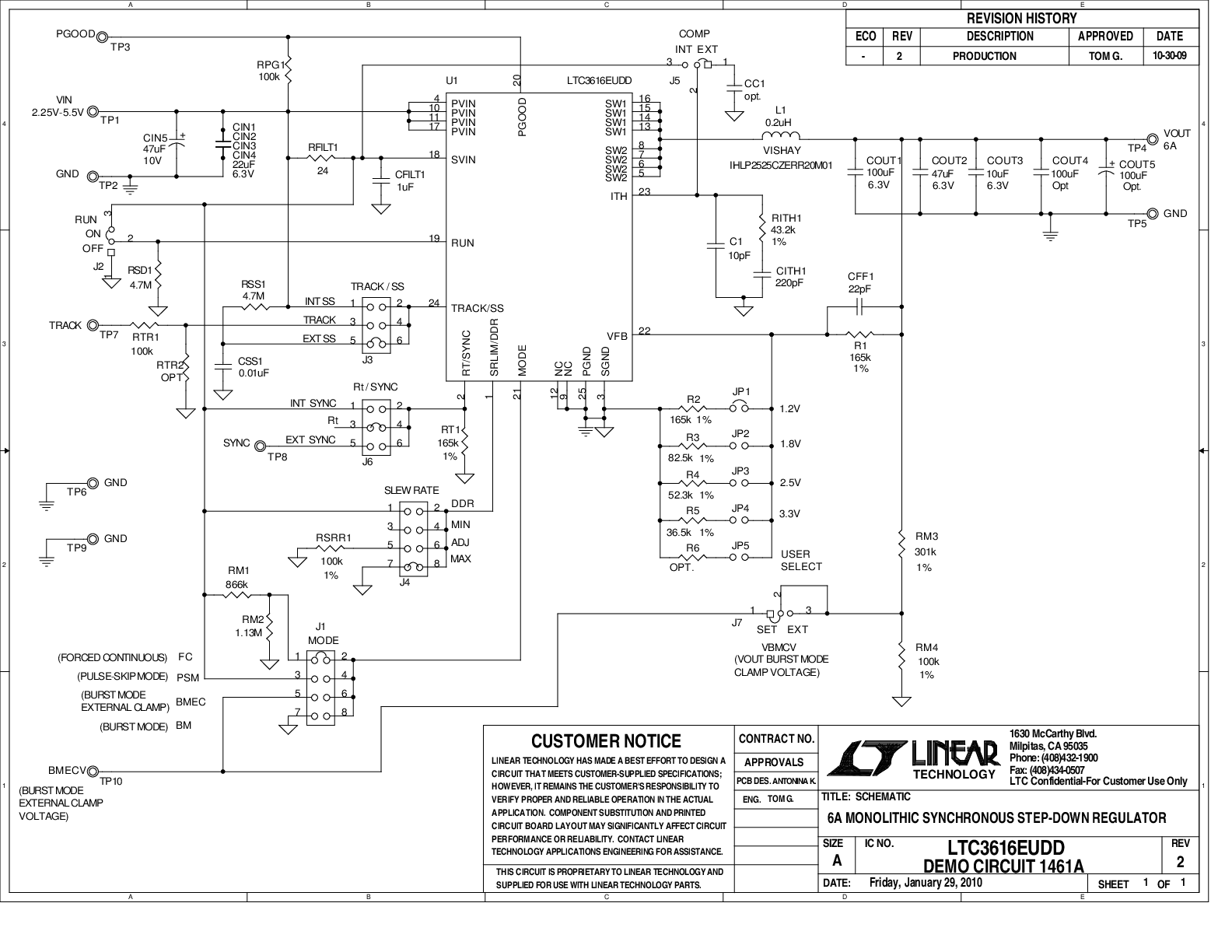

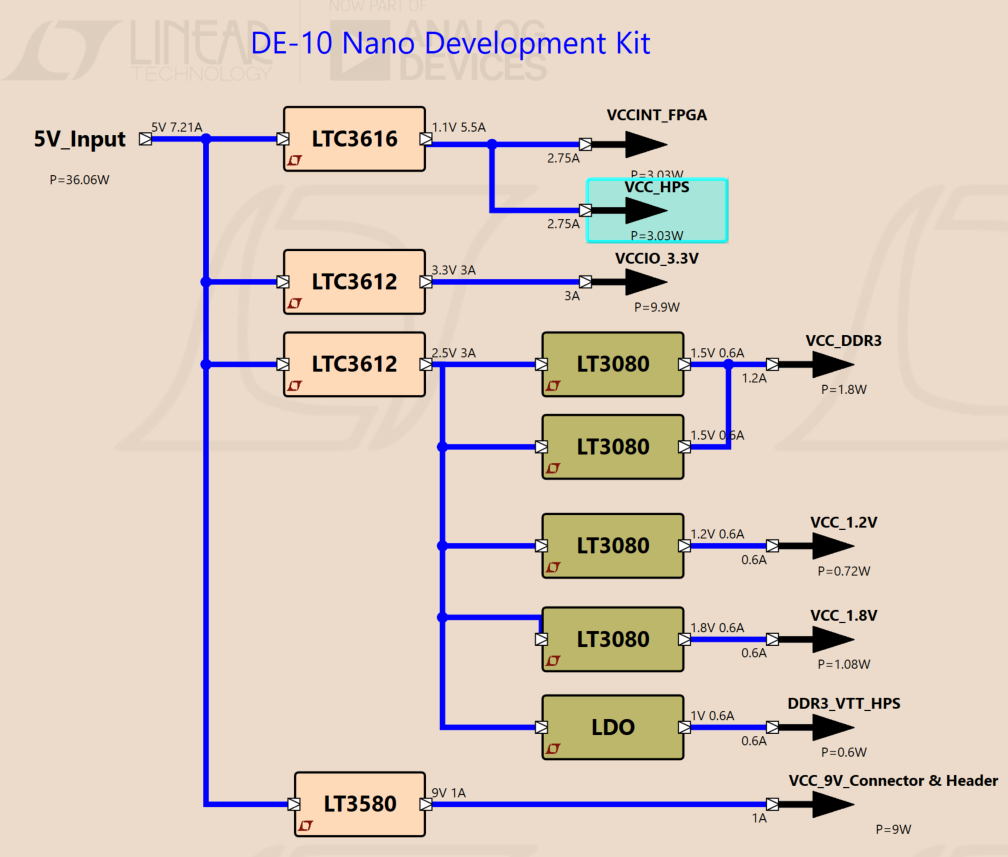

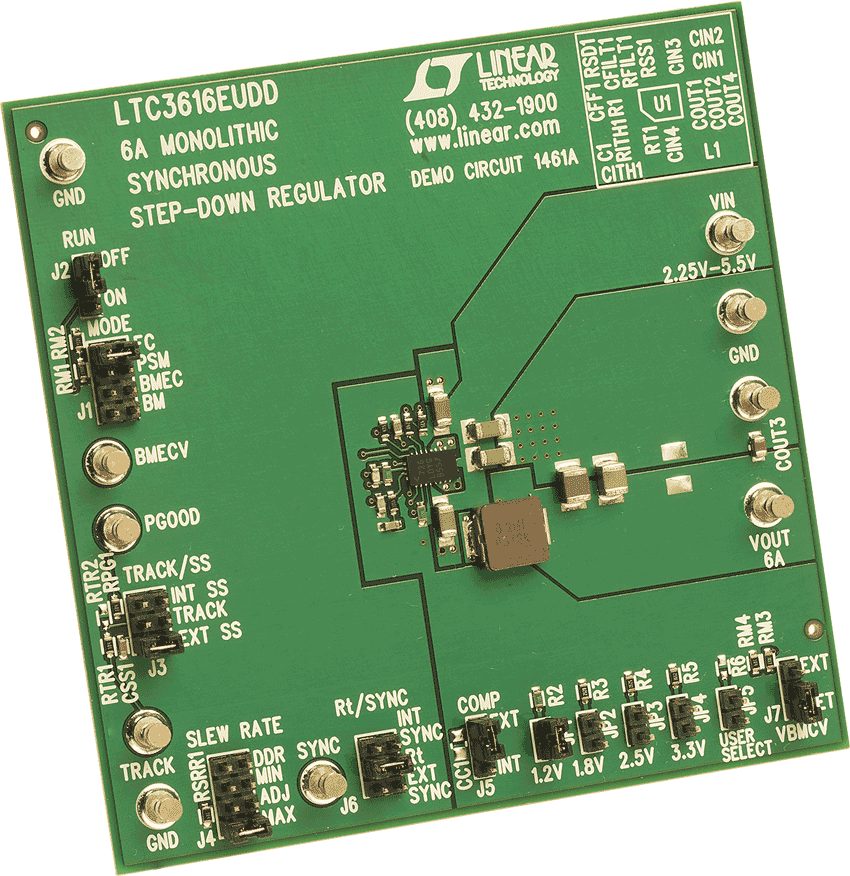

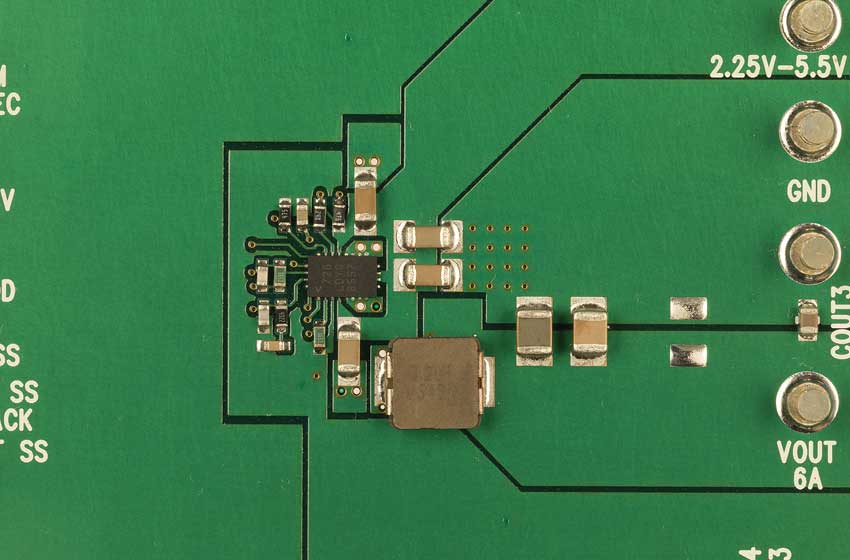

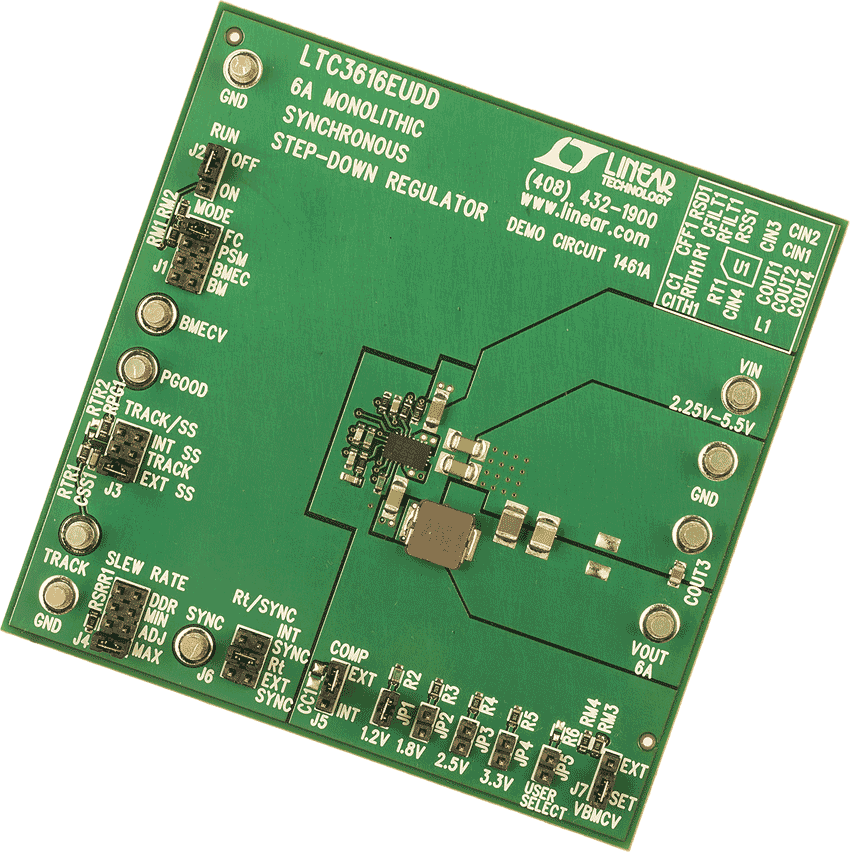

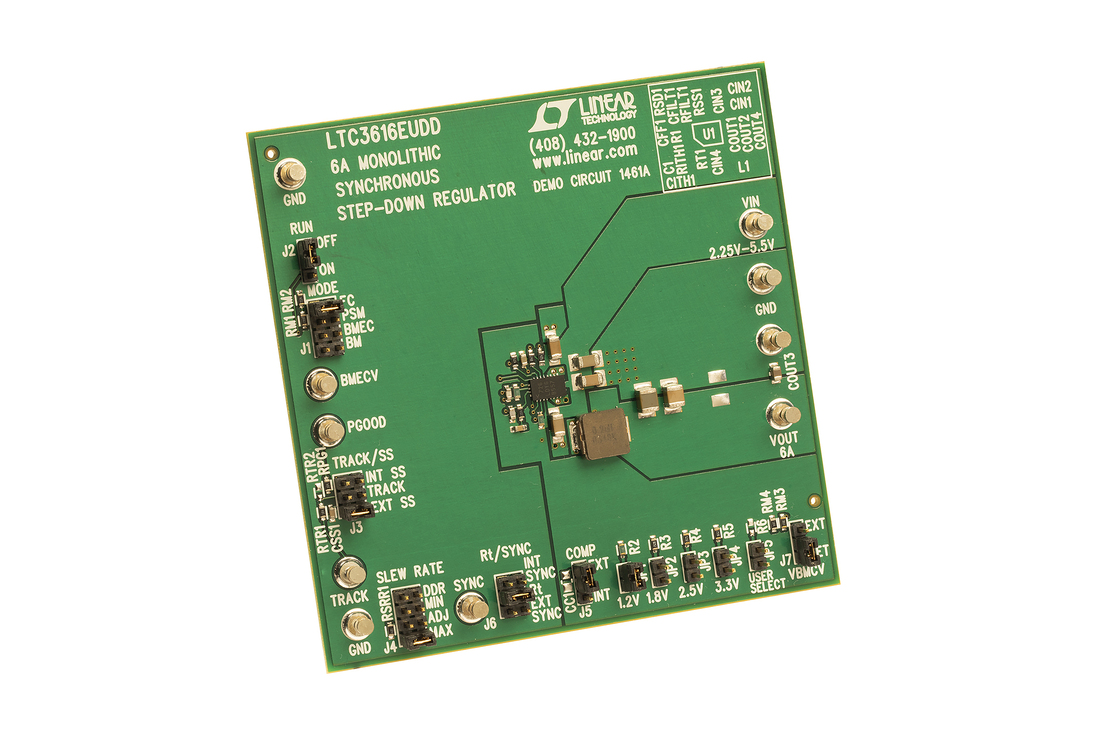

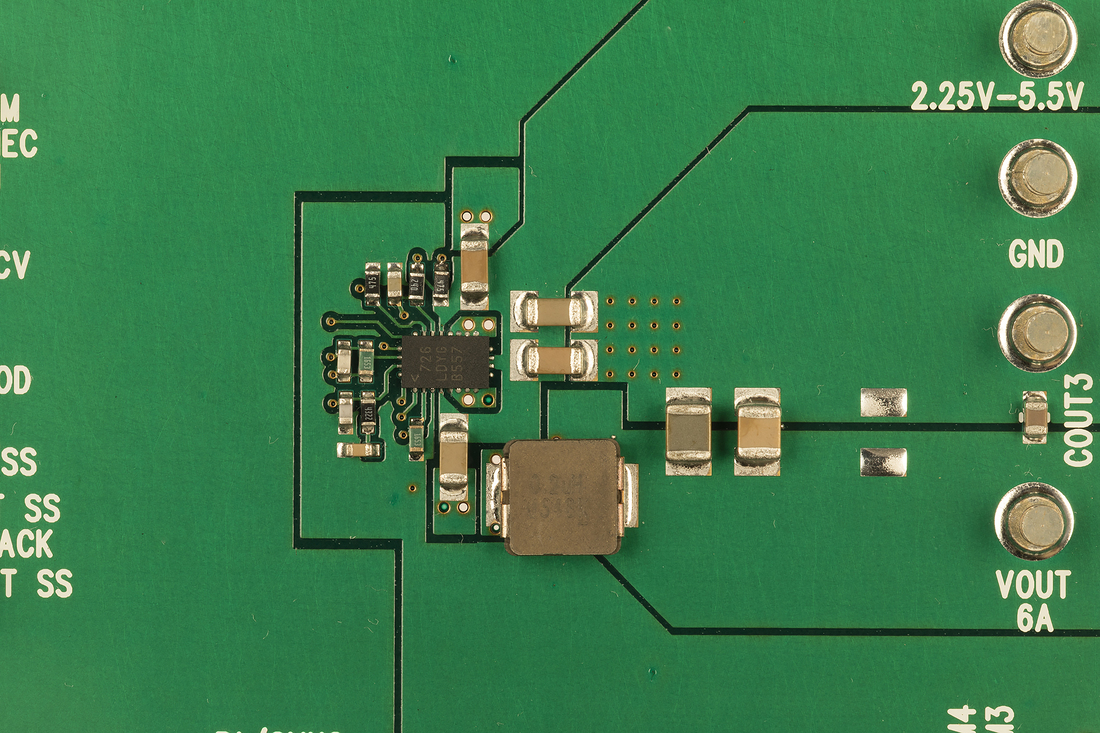

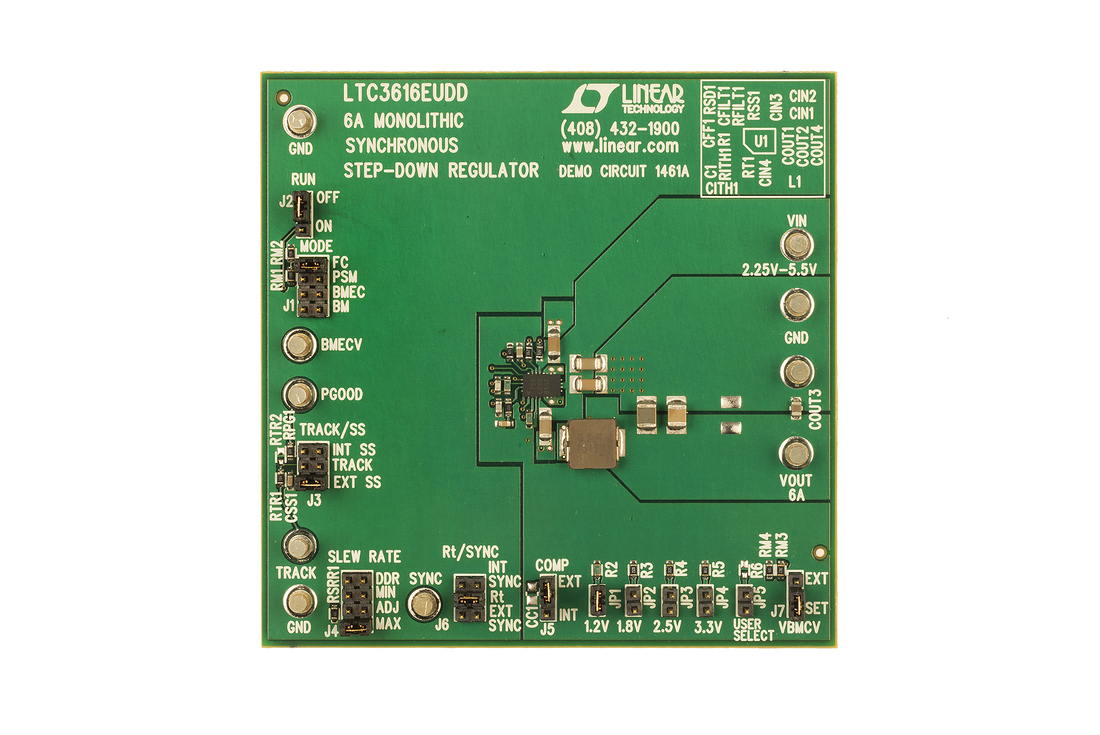

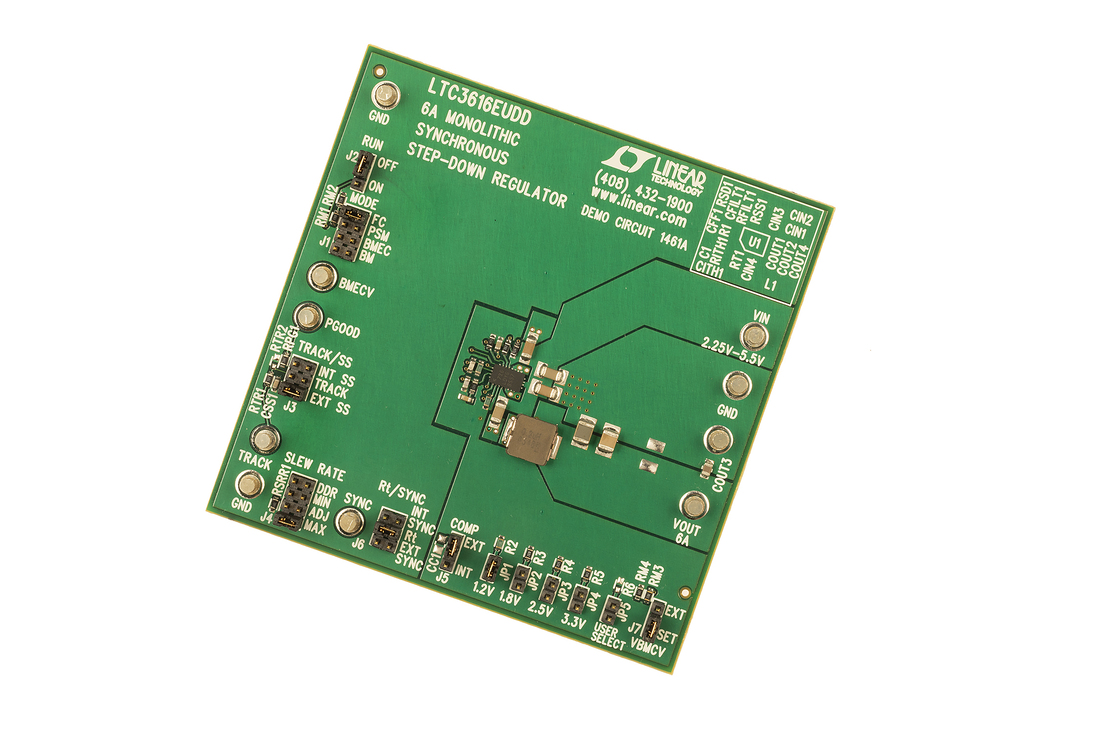

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3616

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3616

配套产品推荐

LTC3616 配套产品

推荐 Related Parts
