LTC1668

16 位、50Msps DAC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 50Msps 更新速率
  • 引脚与 12 位、14 位和 16 位器件相兼容
  • 高频谱纯度:在 1MHz fOUT 时为 87dB SFDR
  • 5pV-s 毛刺干扰脉冲
  • 差分电流输出
  • 20ns 稳定时间
  • 低功率:180mW (采用 ±5V 电源)
  • TTL / CMOS (3.3V 或 5V) 输入
  • 小型封装:28 引脚 SSOP

更多细节
show more Icon

LTC®1666 / LTC1667 / LTC1668 是12 / 14 / 16 位、50Msps 差分电流输出 DAC,它们采用高性能 BiCMOS 工艺实现,并具有激光修整的薄膜电阻器。一种新颖电流导引架构与一种高性能工艺的组合造就了具出色 AC 和 DC 性能的 DAC。LTC1668 是市面上首款在输出信号频率为 1MHz 时具有 87dB SFDR (无杂散动态范围) 的 16 位 DAC。

LTC1666 / LTC1667 / LTC1668 采用 ±5V 电源工作,可通过配置以提供高达 10mA 的全标度输出电流。这些 DAC 的差分电流输出可实现单端或真正的差分操作。LTC1666 / LTC1667 / LTC1668 的 –1V 至 1V 输出符合性允许输出直接连接至外部电阻器以产生一个差分输出电压,并不会损害转换器的线性。或者,也可以把输出连接至一个高速运算放大器的求和结点,或连接至一个变压器。

LTC1666 / LTC1667 / LTC1668 是引脚兼容的器件,它们采用 28 引脚 SSOP 封装,并全面规定在工业温度范围内运行。


Applications

  • 蜂窝基站
  • 多载波基站
  • 无线通信
  • 直接数字合成 (DDS)
  • xDSL 调制解调器
  • 任意波形生成
  • 自动化测试设备
  • 仪表

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1668CG#PBF
  • HTML
  • HTML
LTC1668CG#TRPBF
  • HTML
  • HTML
LTC1668IG#PBF
  • HTML
  • HTML
LTC1668IG#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1668CG#PBF

量产

LTC1668CG#TRPBF

量产

LTC1668IG#PBF

量产

LTC1668IG#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

LTC1668CG#PBF

量产

LTC1668CG#TRPBF

量产

LTC1668IG#PBF

量产

LTC1668IG#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 4

reference details image

DC245A-A

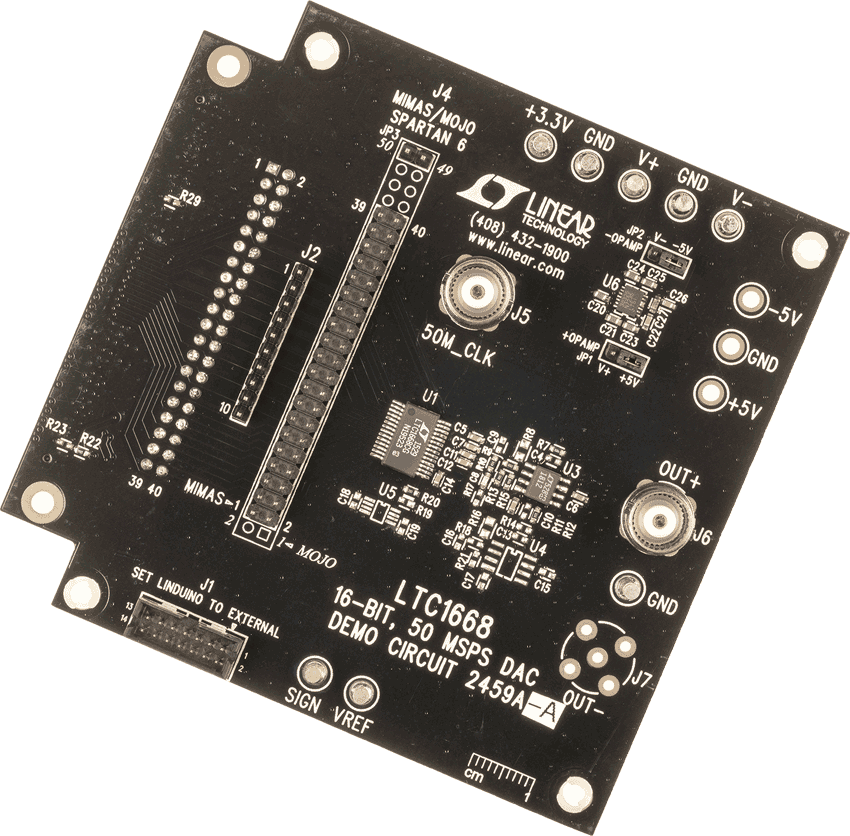

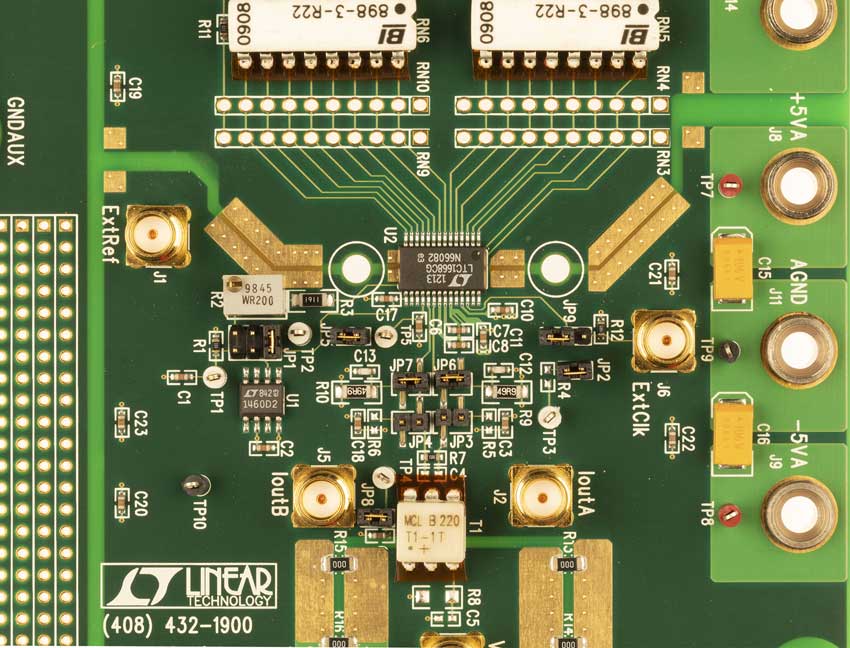

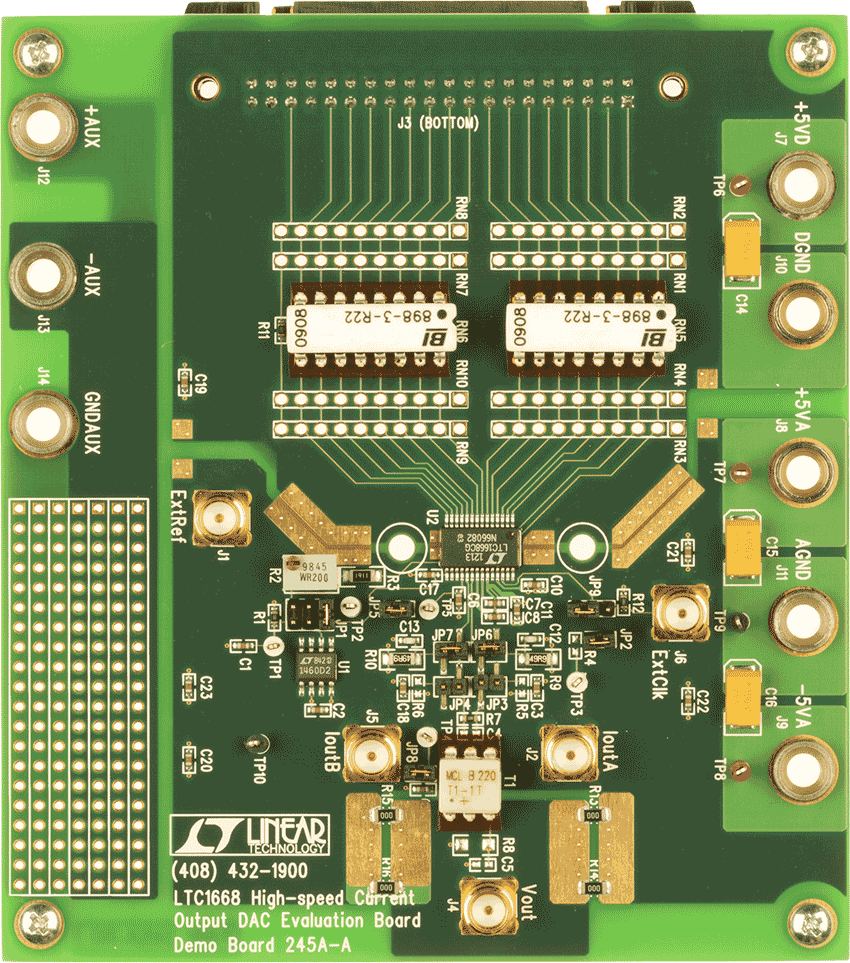

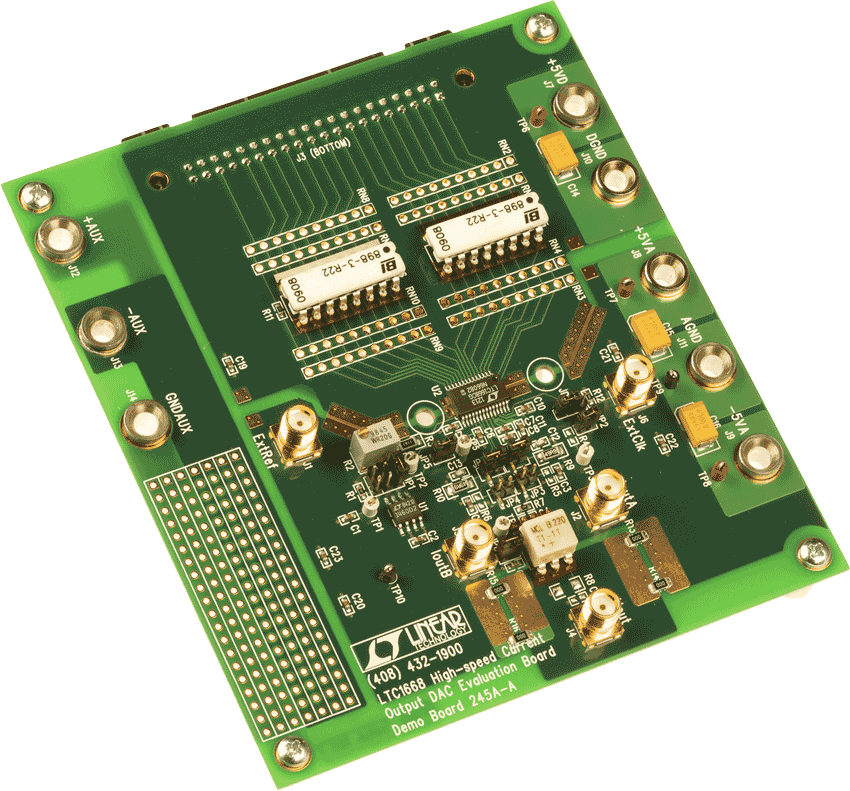

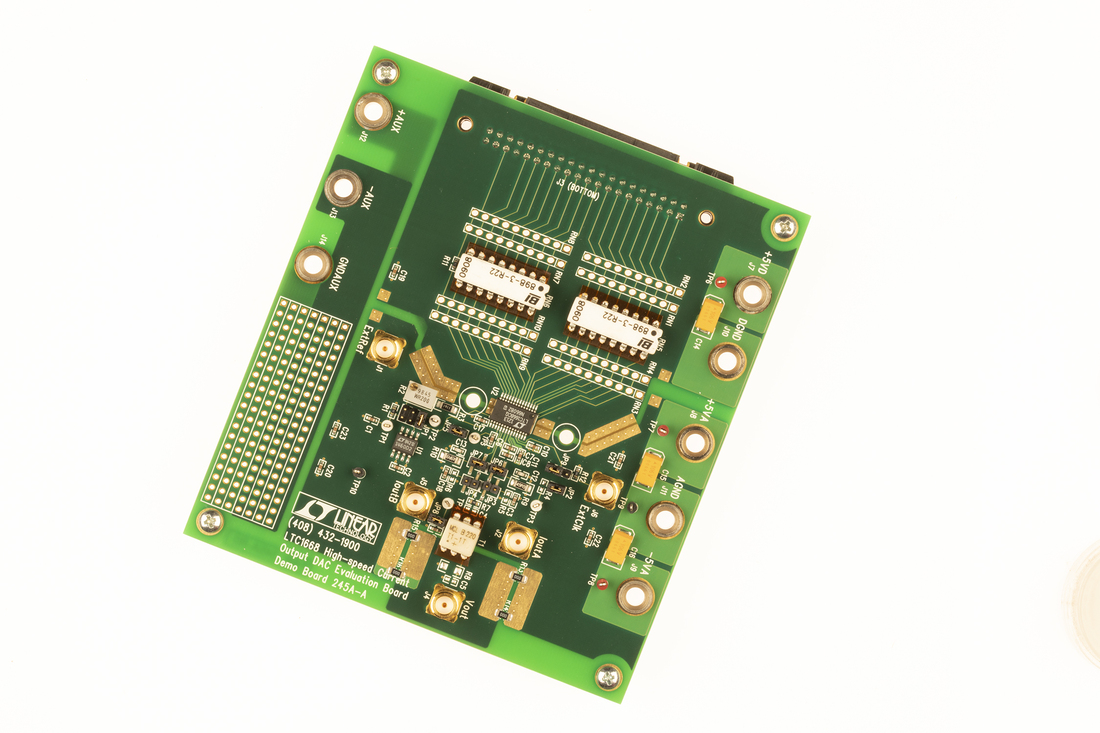

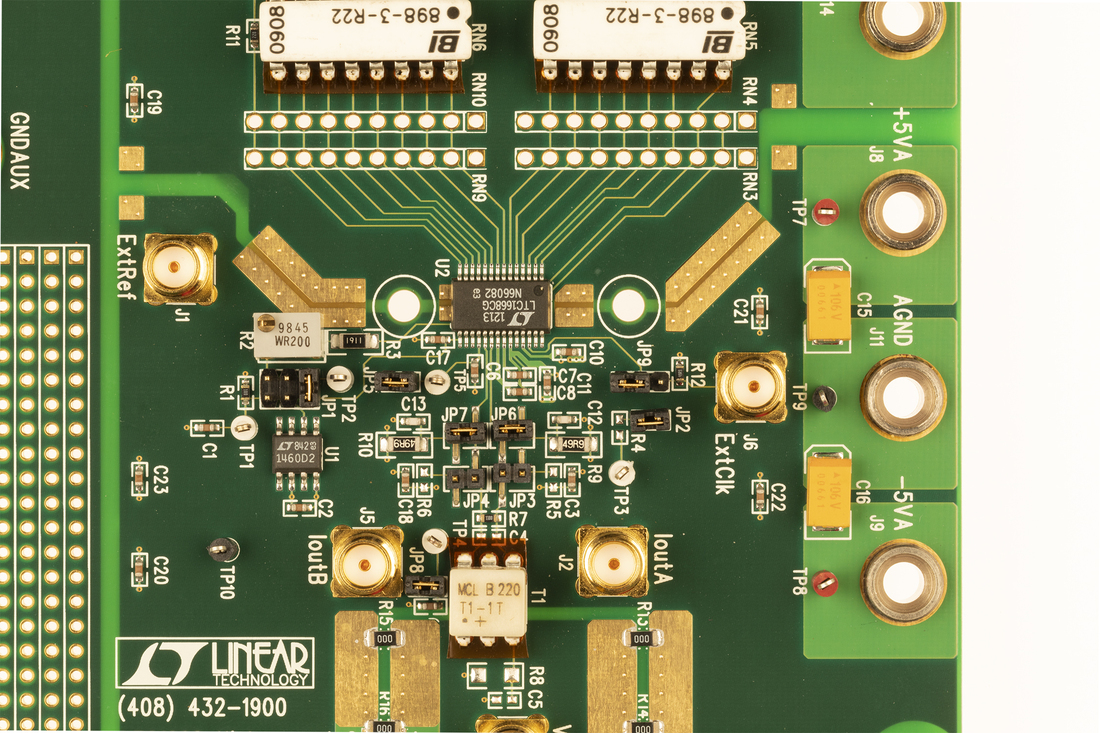

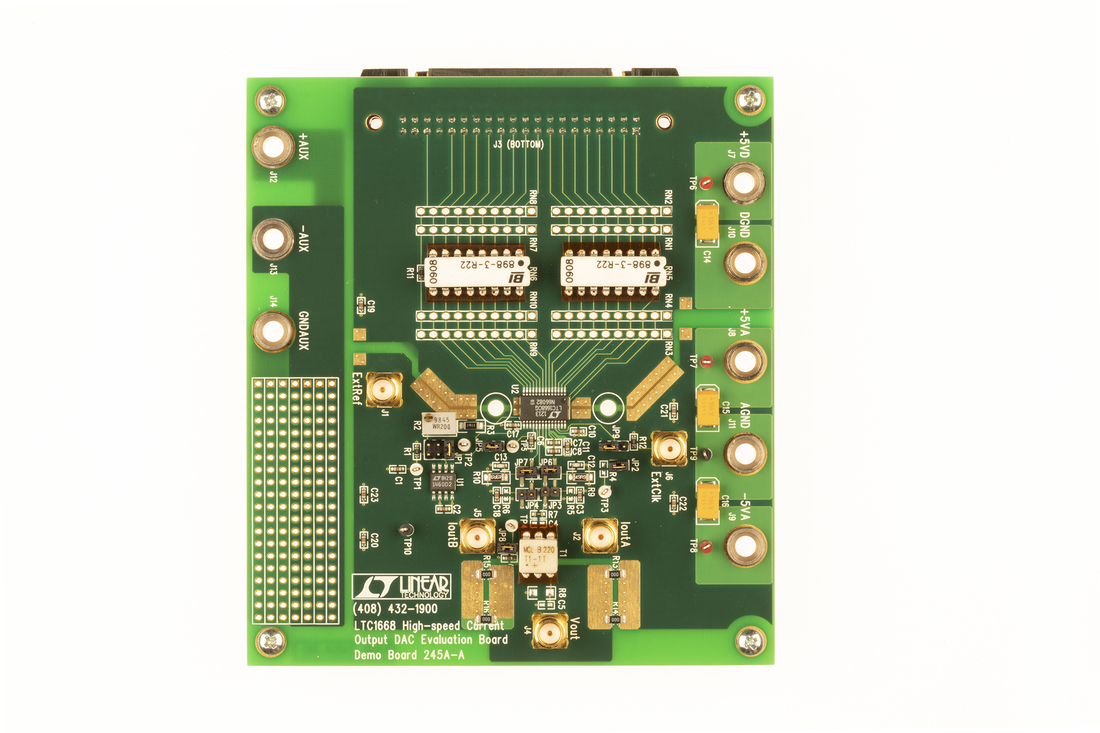

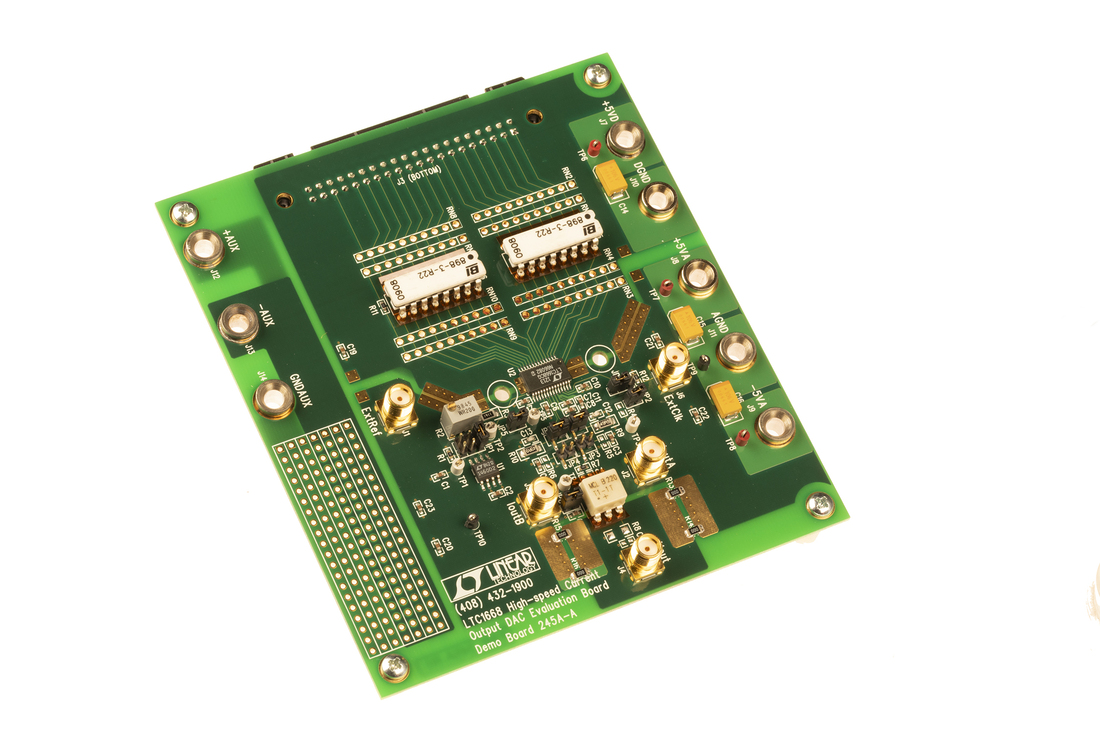

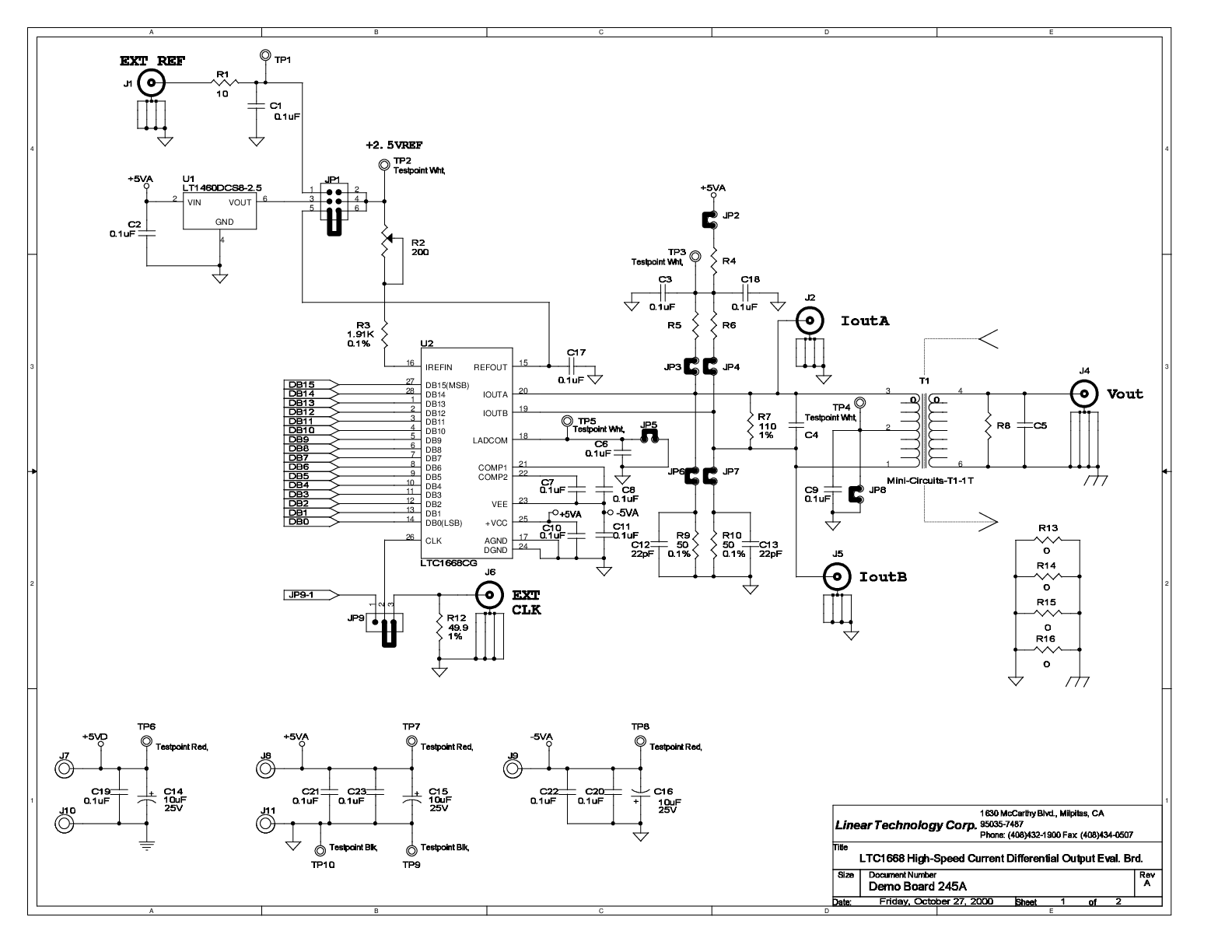

LTC1668CG | 16-Bit, High Speed Differential Current Output DAC

reference details image

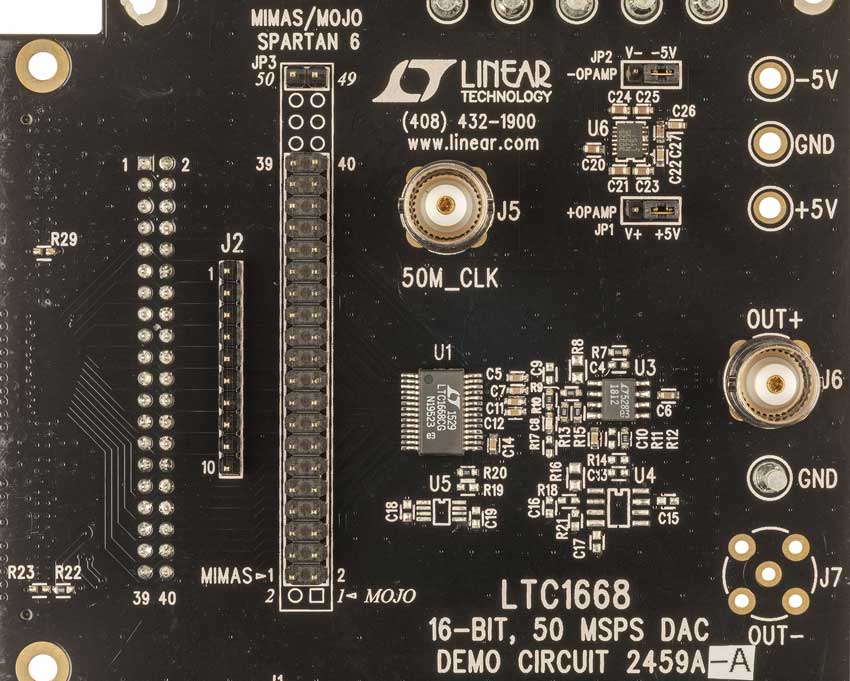

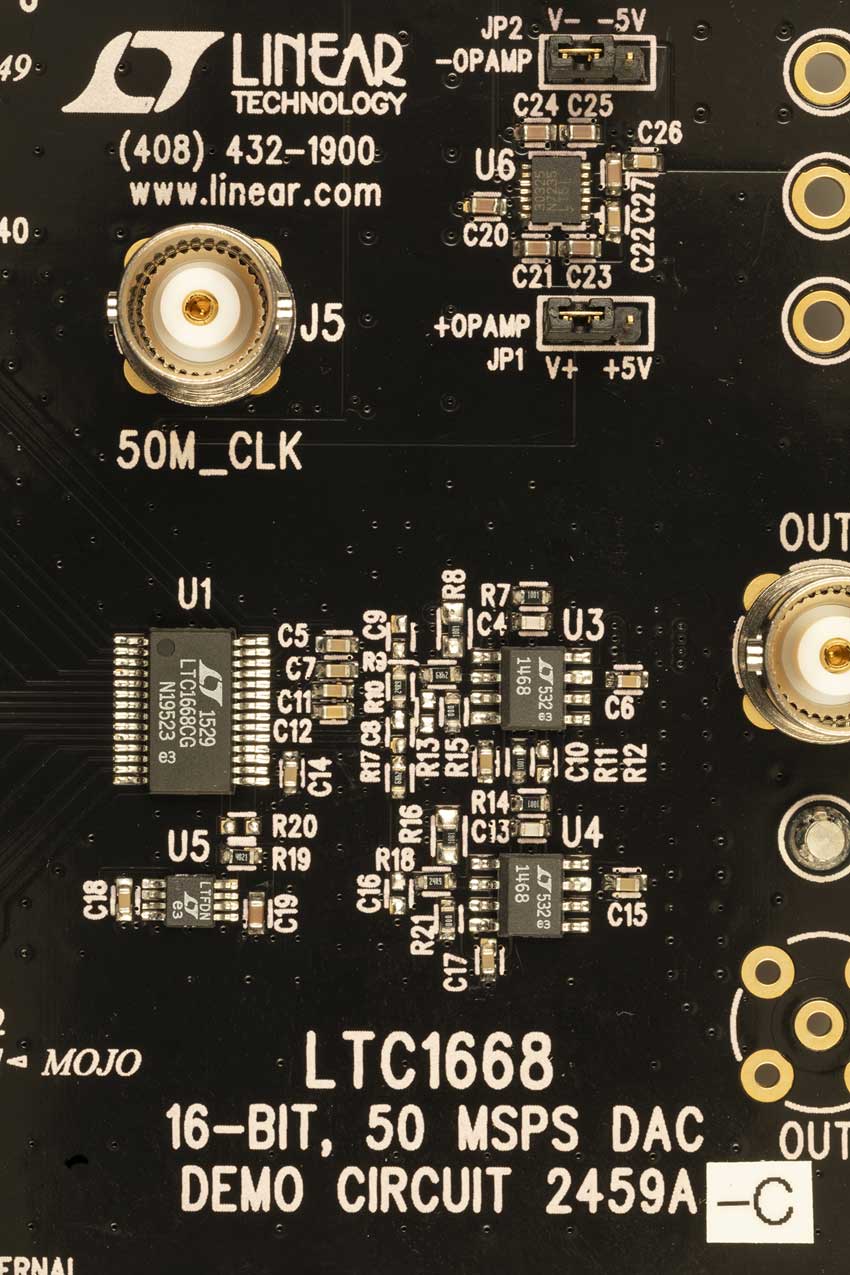

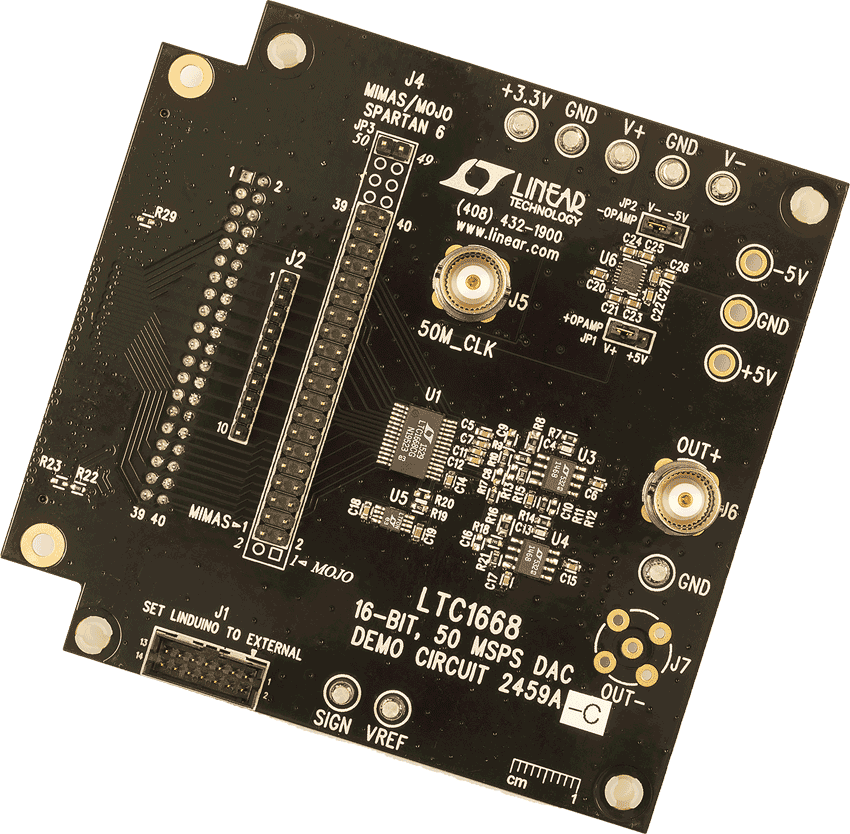

DC2459A-C

LTC1668 with LT1468 Demo Board | 16-Bit, 50Msps DAC, Single-Ended ±10V outputs

zoom

DC2459A-C

LTC1668 with LT1468 Demo Board | 16-Bit, 50Msps DAC, Single-Ended ±10V outputs

LTC1668 with LT1468 Demo Board | 16-Bit, 50Msps DAC, Single-Ended ±10V outputs

产品详情

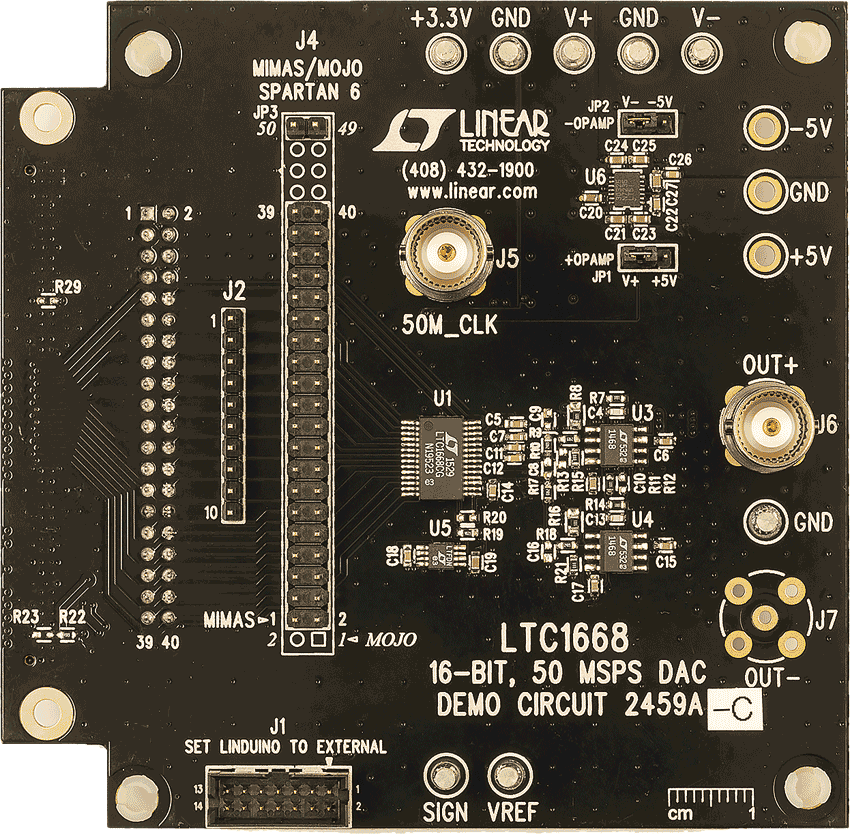

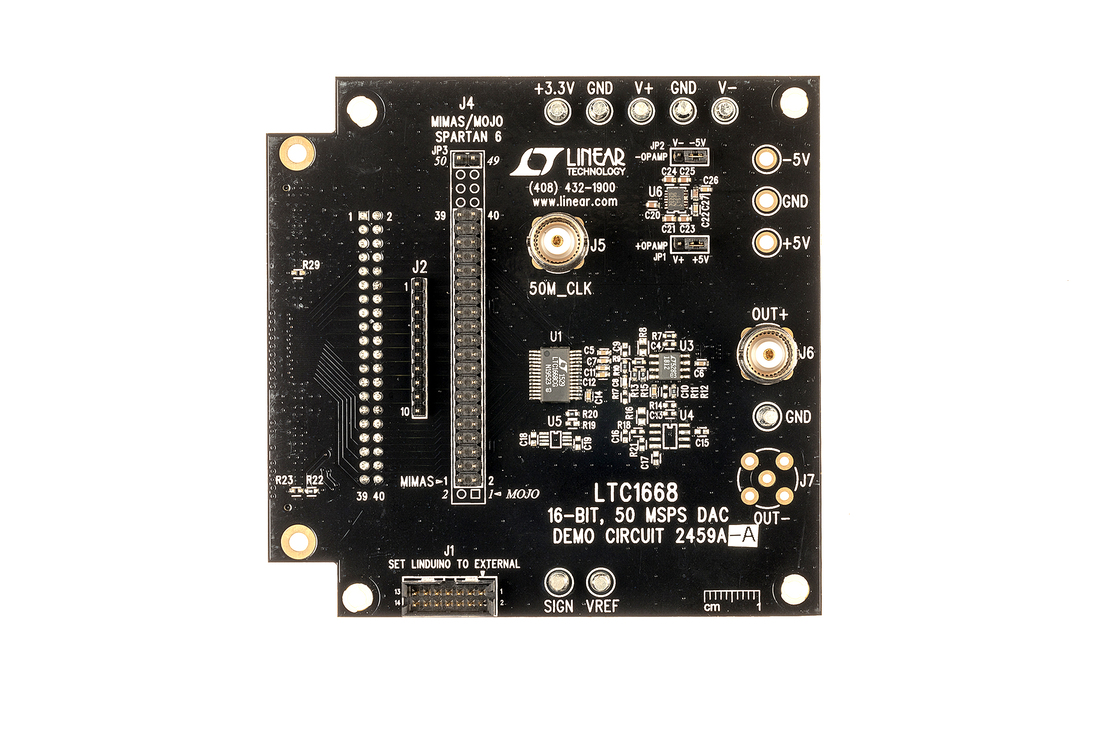

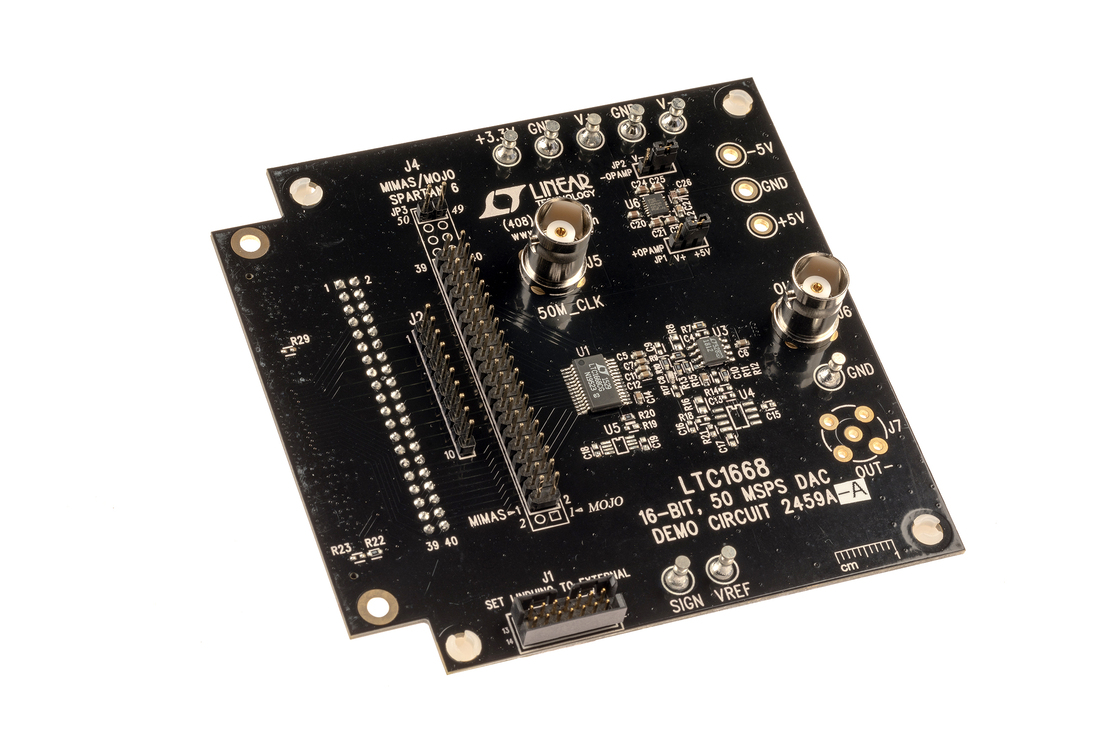

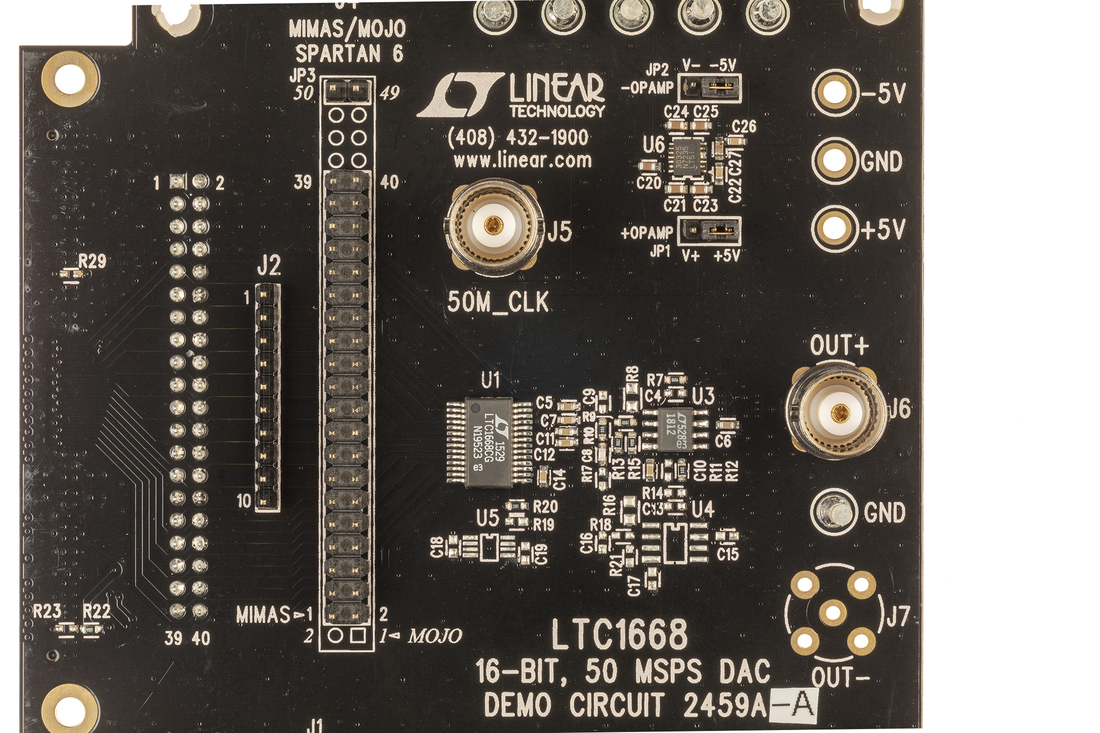

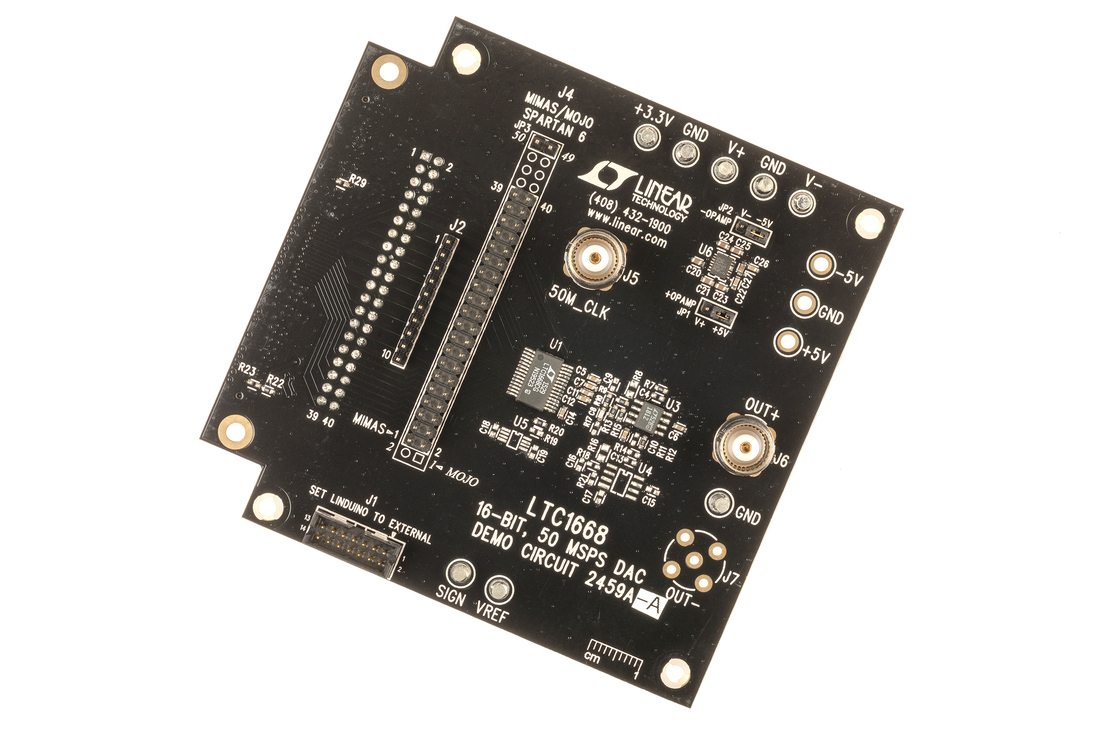

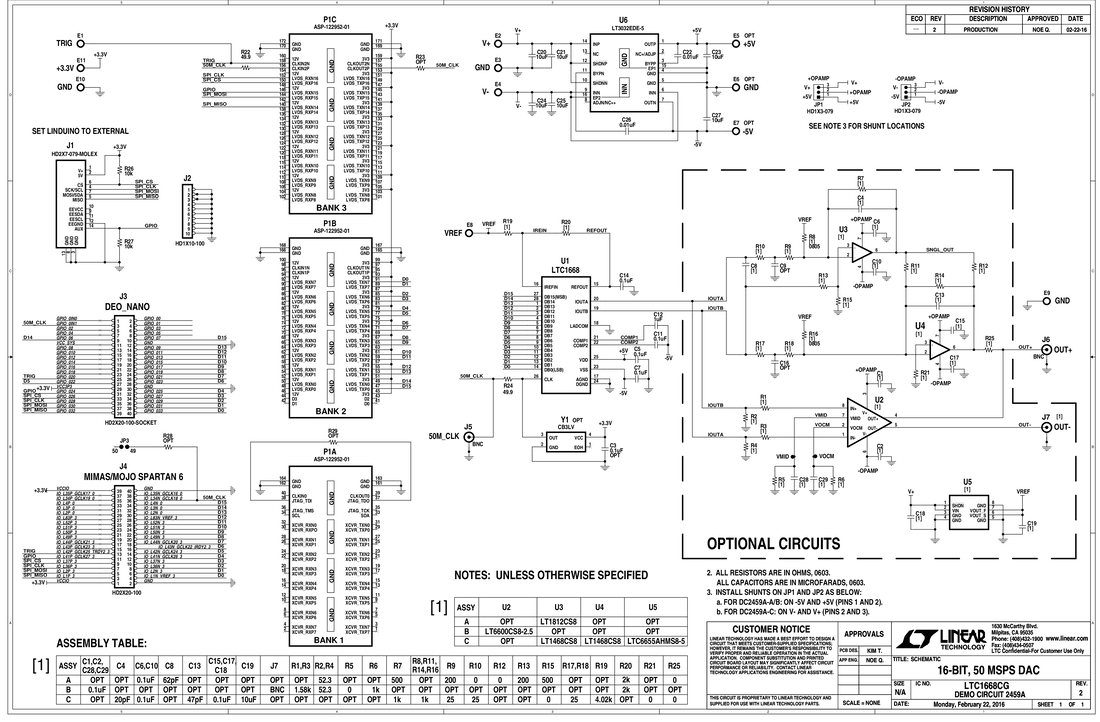

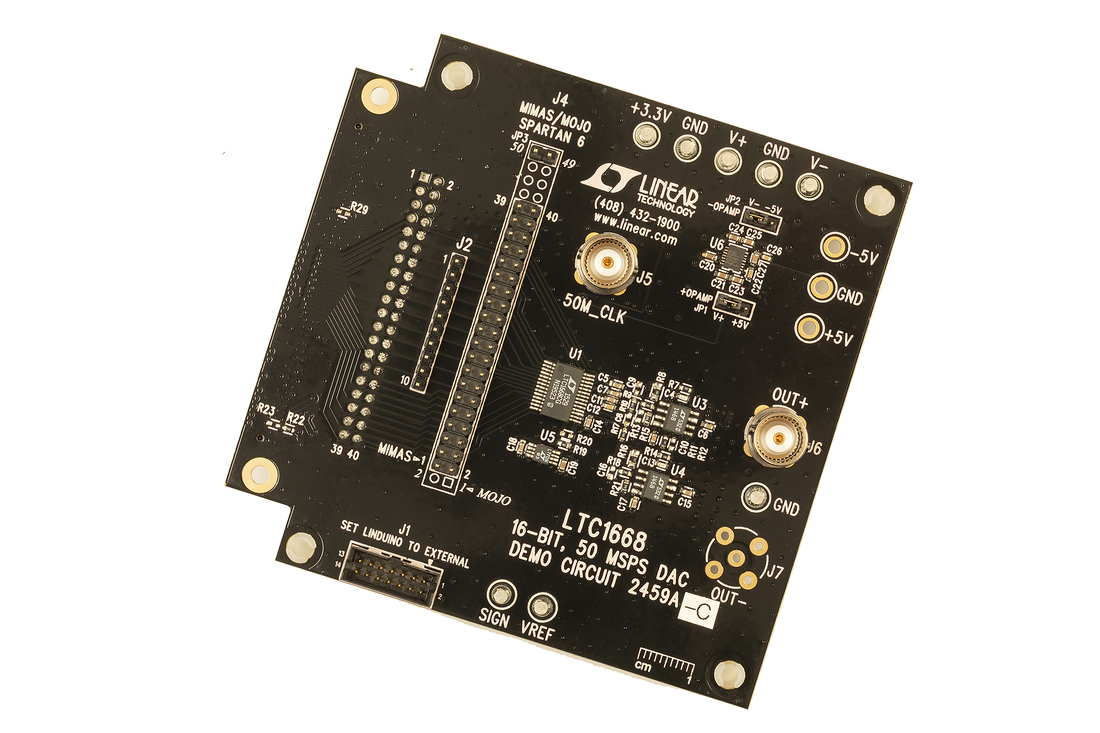

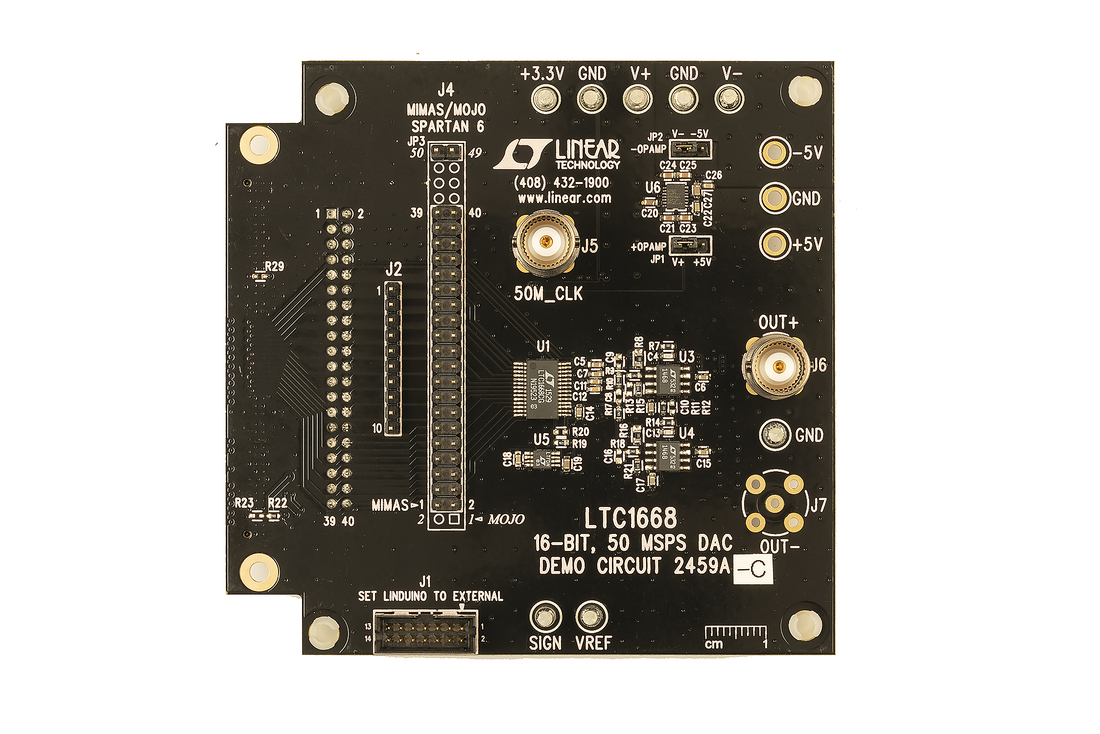

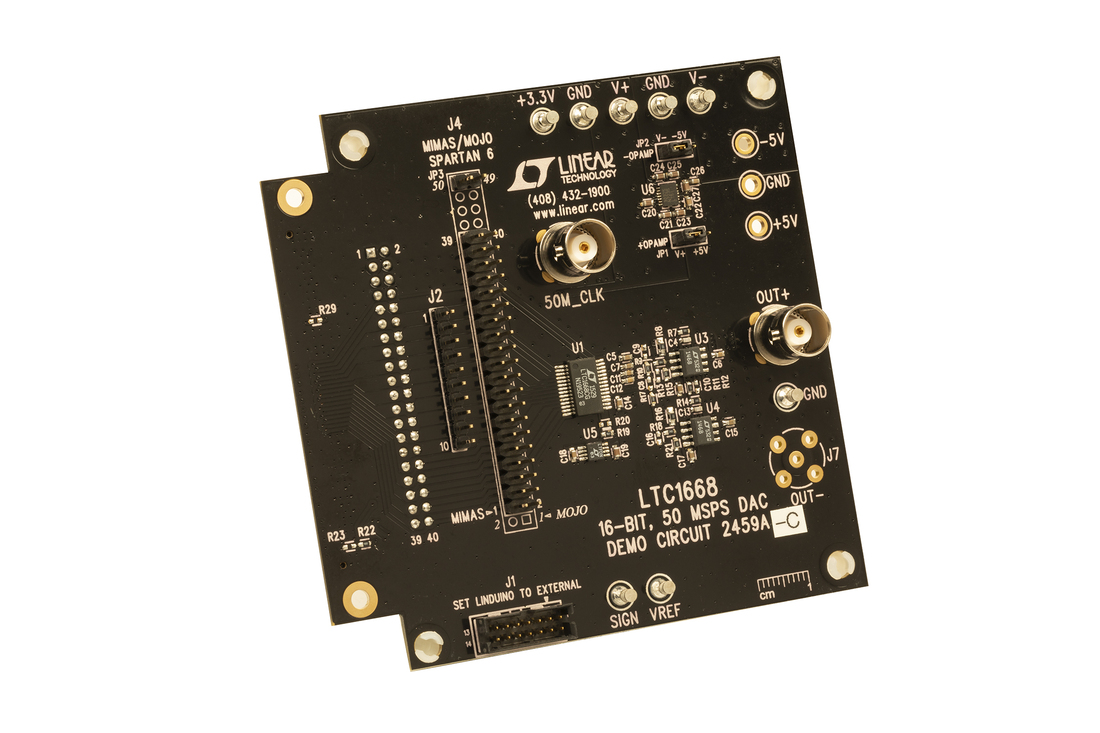

演示电路2459A内置16位、50Msps电流输出DAC LTC1668,采用28引脚SSOP封装。引脚兼容的14位和12位版本可满足更低的分辨率要求,但所有DC2459A组装类型都配有LTC1668。


配套板:Arrow SoCkit (Altera Cyclone 5 SoC)


配套板:C5G (Altera Cyclone 5)


配套板:DE0 Nano (Altera Cyclone 4)


配套板:Embedded Micro Mojo (Xilinx Spartan 6)


配套板:Numato Labs Mimas (Xilinx Spartan 6)

reference details image

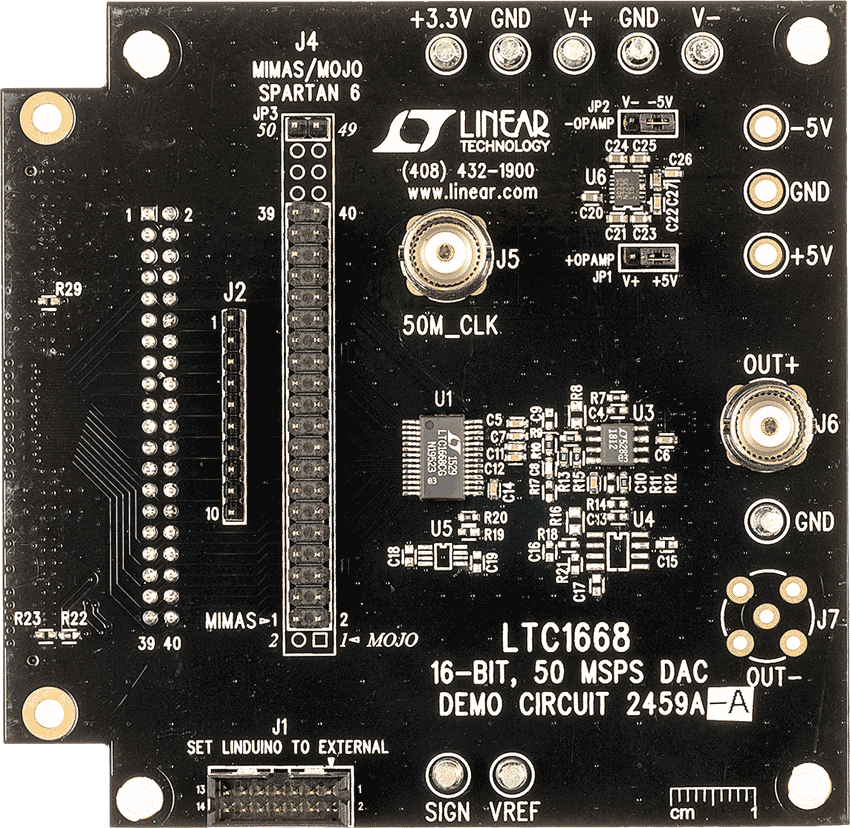

DC2459A-A
