LTC2308

低噪声、500ksps、8 通道、12 位 ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 12 位分辨率
  • 500ksps 采样速率
  • 低噪声:SINAD = 73.3dB
  • 保证无漏失码
  • 单 5V 电源
  • 自动停机功能可调节电源电流和采样速率
  • 低功率:
    • 17.5mW (在 500ksps)
    • 0.9mW (打盹模式)
    • 35μW (睡眠模式)
  • 内部基准
  • 内部 8 通道多路复用器
  • 内部转换时钟
  • SPI/MICROWIRE 兼容型串行接口
  • 单极或双极输入范围 (可利用软件来选择)
  • 单独的输出电源 OVDD (2.7V 至 5.25V)
  • 24 引脚 4mm x 4mm QFN 封装



更多细节
show more Icon

LTC®2308 是一款低噪声、500ksps、8 通道、12 位 ADC,具有一个 SPI/MICROWIRE 兼容型串行接口。该 ADC 包括一个内部基准和一个全差分采样及保持电路,旨在降低共模噪声。内部转换时钟允许外部串行输出数据时钟 (SCK) 在高达 40MHz 的任何频率条件下运作。

LTC2308 采用单 5V 工作电源,并仅吸收 3.5mA 电流 (在 500ksps 采样速率条件下)。自动停机功能可把电源电流减小至 200μA (在 1ksps 采样速率条件下)。

LTC2308 采用小型 24 引脚 4mm x 4mm QFN 封装。内部 2.5V 基准和 8 通道多路复用器进一步降低了 PCB 板级空间要求。

低功耗和小外形尺寸使 LTC2308 非常适合于电池供电型和便携式应用,而四线式 SPI 兼容型串行接口则令该 ADC 成为隔离型或远程数据采集系统的一种上佳配合。


Applications

  • 高速数据采集
  • 工业过程控制
  • 电动机控制
  • 加速计测量
  • 电池供电型仪器
  • 隔离型和 / 或远程数据采集



产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC2308CUF#PBF
  • HTML
  • HTML
LTC2308CUF#TRPBF
  • HTML
  • HTML
LTC2308IUF#PBF
  • HTML
  • HTML
LTC2308IUF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2308CUF#PBF

量产

LTC2308CUF#TRPBF

量产

LTC2308IUF#PBF

量产

LTC2308IUF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2308CUF#PBF

量产

LTC2308CUF#TRPBF

量产

LTC2308IUF#PBF

量产

LTC2308IUF#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

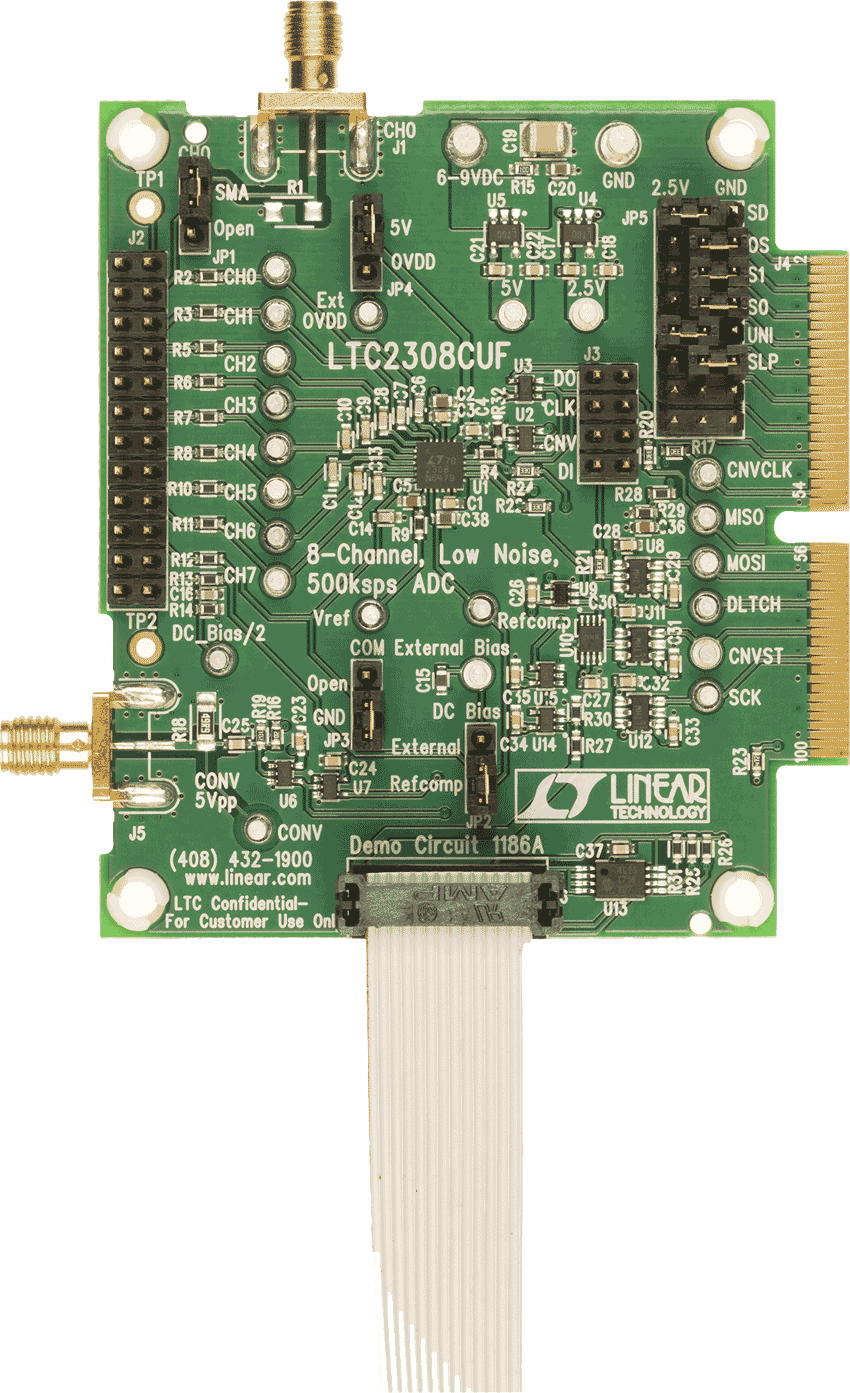

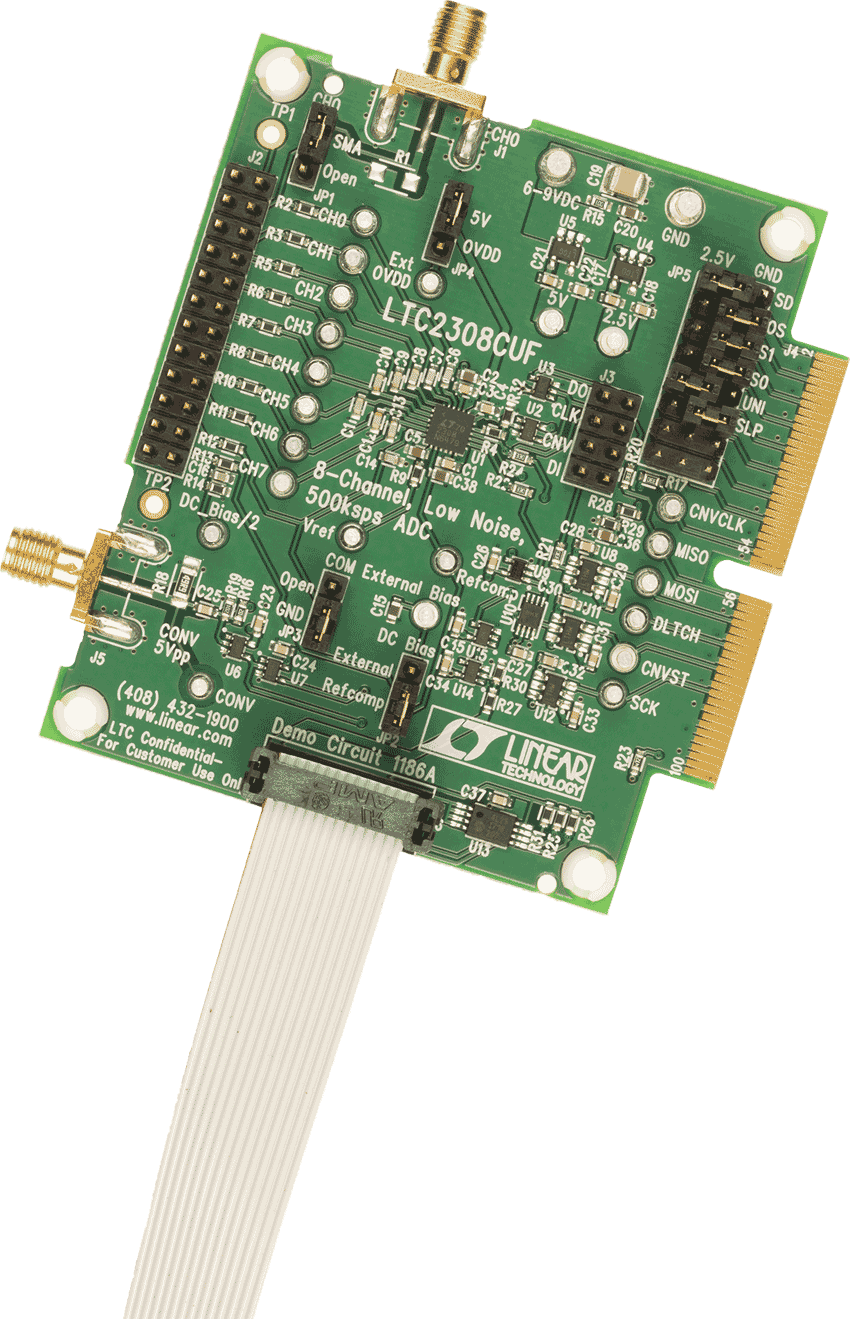

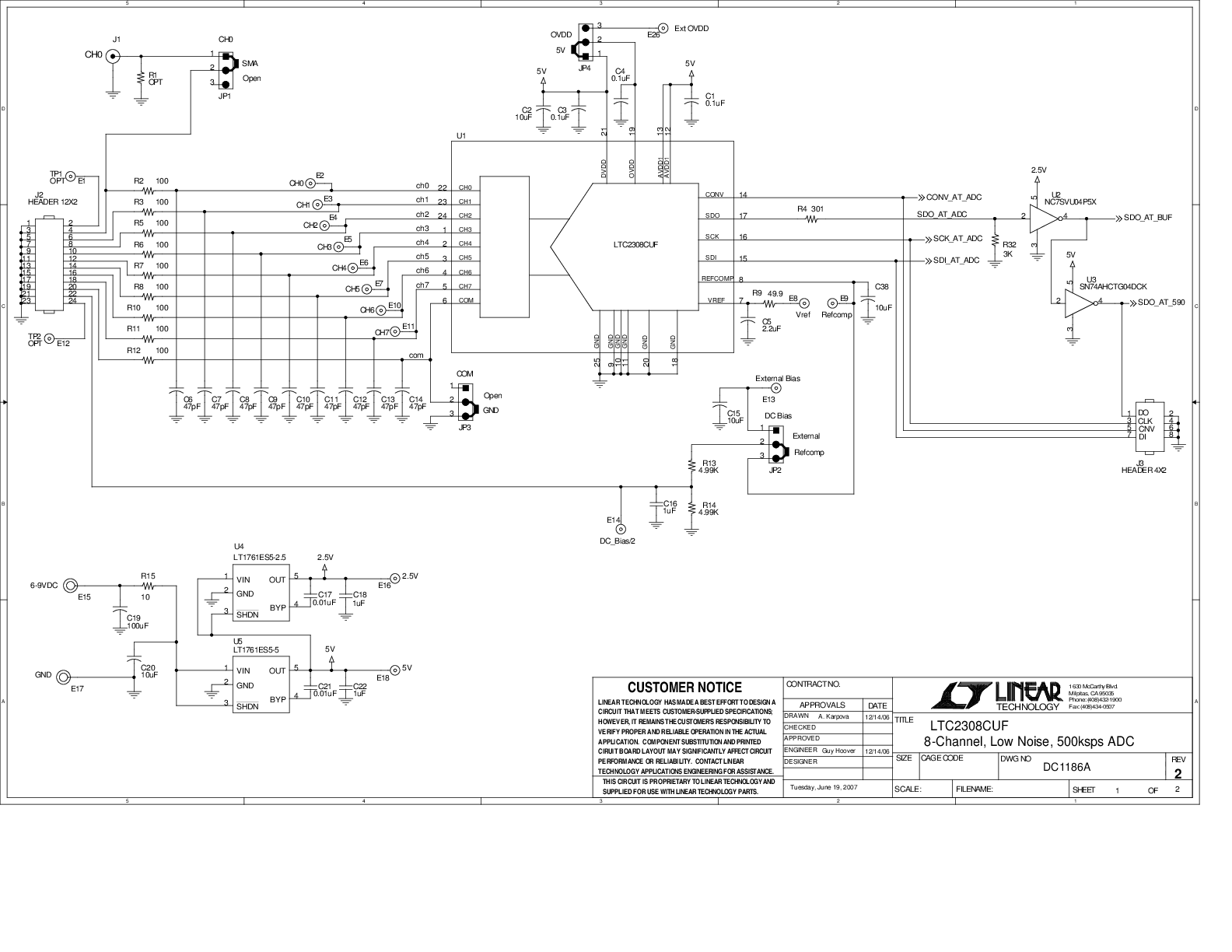

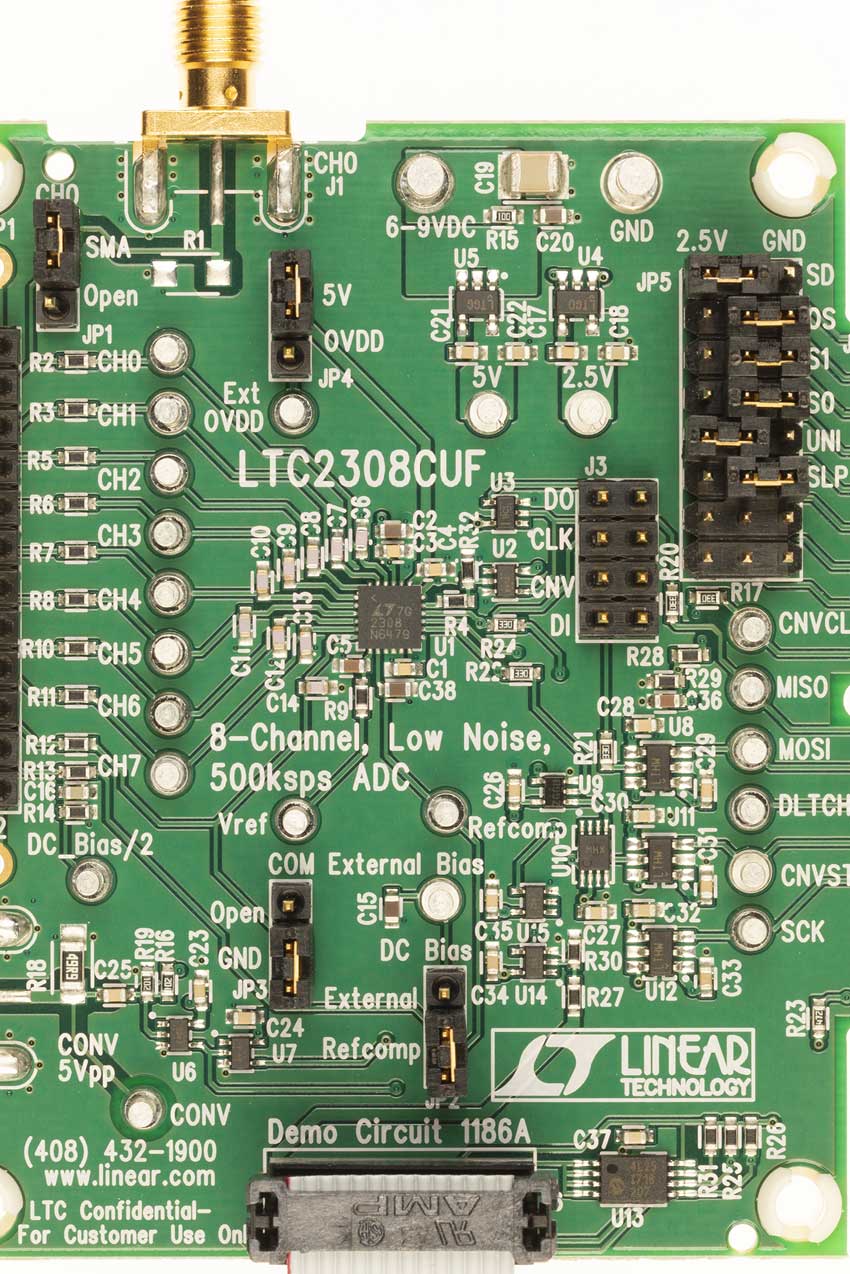

DC1186A
