概览

优势和特点

  • 可测量电压、电流和温度
  • 可测量两个远端二极管温度
  • ±0.5°C 准确度、0.06°C 分辨率 (典型值)
  • ±1°C 内部温度传感器 (典型值)
  • 14 位 ADC 负责测量电压 / 电流
  • 3V 至 5.5V 电源工作范围
  • 4 个可选地址
  • 内部 10ppm/°C 电压基准
  • 10 引脚 MSOP 封装

产品详情

LTC®2990 用于监视系统温度、电压和电流。该器件可通过 I2C 串行接口进行配置,以测量内部温度、远端温度、远端电压、远端电流和内部 VCC 的多种组合。内部 10ppm/°C 基准较大限度地缩减了所需的支持元件数目以及占板面积。可选地址和可配置功能为 LTC2990 提供了灵活性,使其可应用于各种需要测量温度、电压或电流数据的系统。LTC2990 非常适合于那些要求低于毫伏电压的分辨率、1% 电流测量和 1°C 温度准确度或此三者之任意组合的系统。

应用

  • 温度测量
  • 电源电压监视
  • 电流测量
  • 远端数据采集
  • 环境监视

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

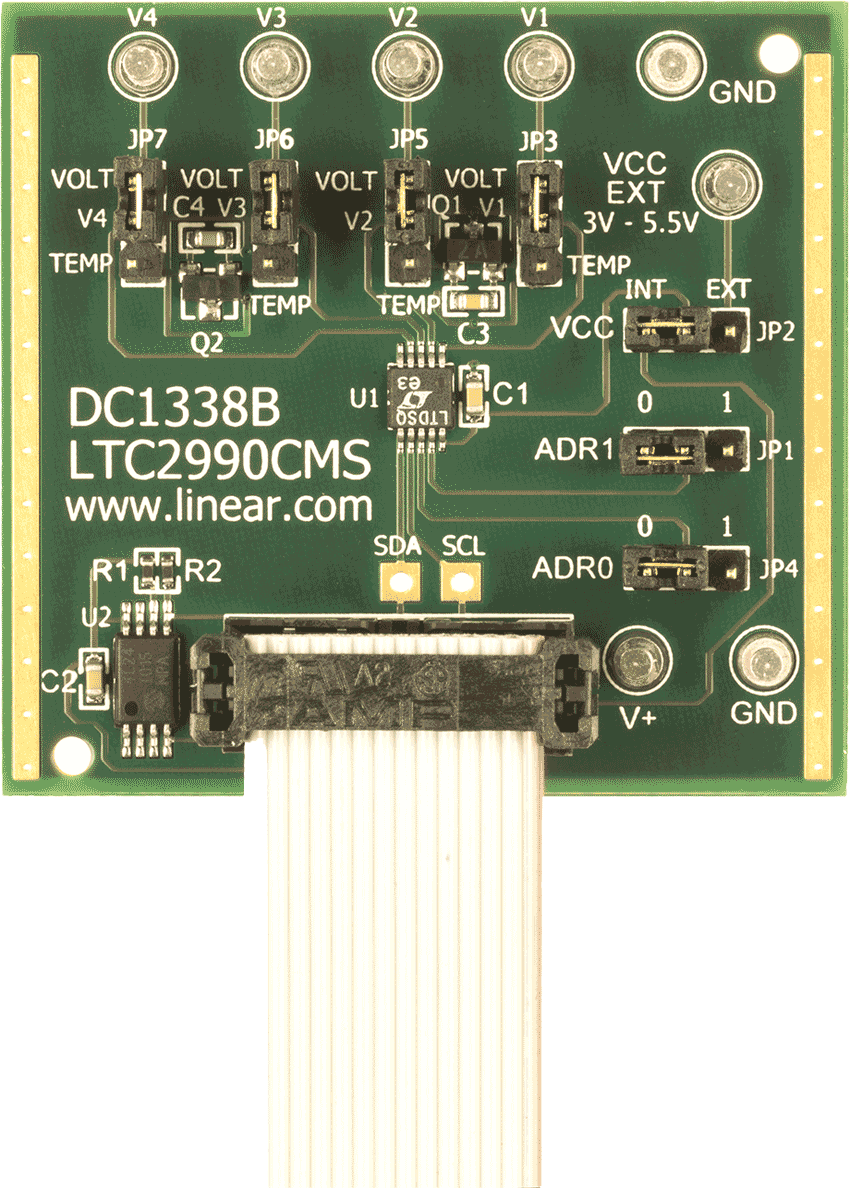

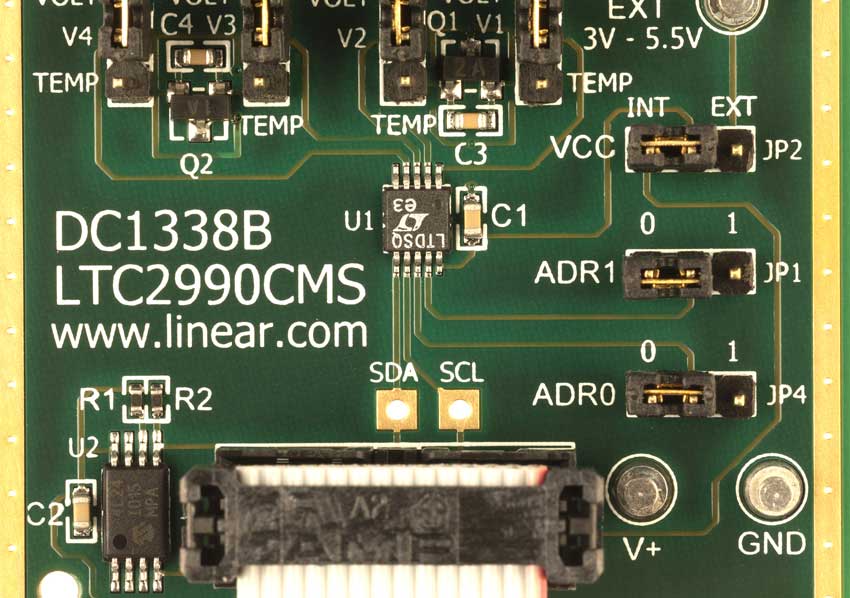

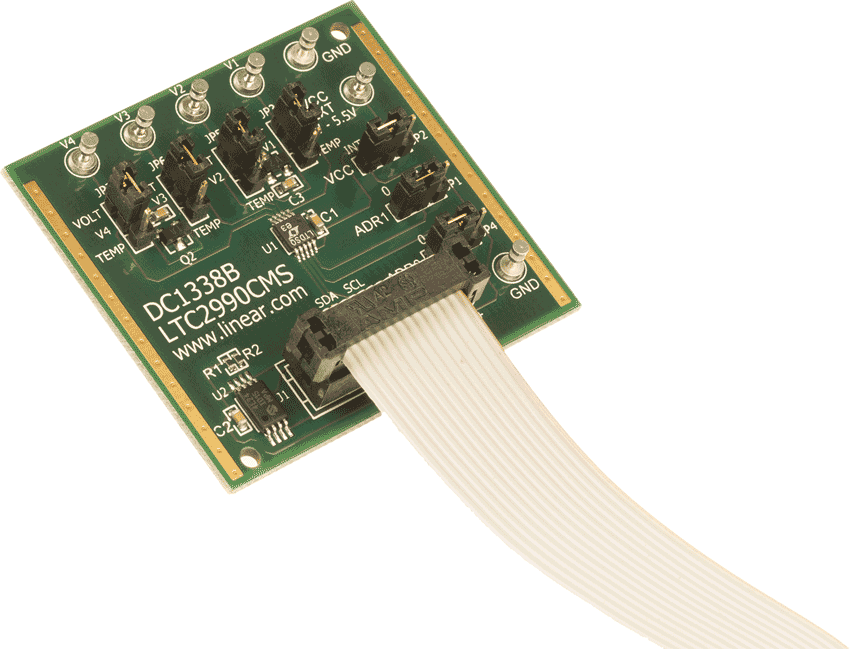

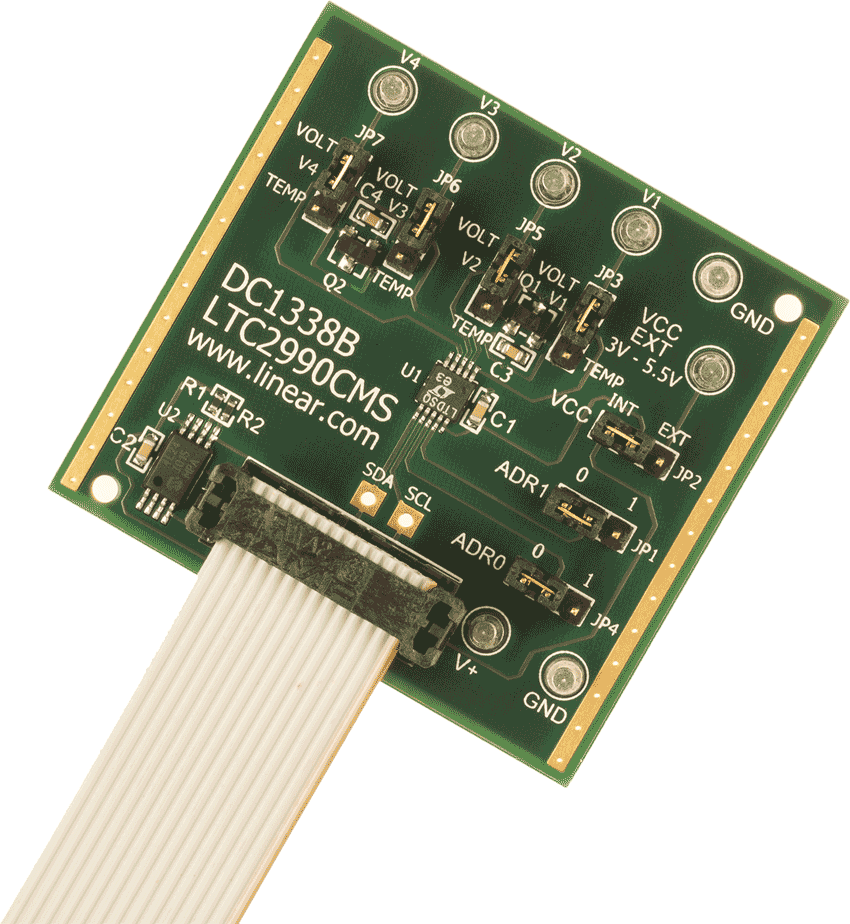

评估套件 (1)

工具及仿真模型

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino

Linduino

参考电路 (3)
