LT1962

推荐新设计使用

300mA、低噪声、微功率 LDO 稳压器

数据手册产品选型表

产品模型: 16

Viewing:

产品详情

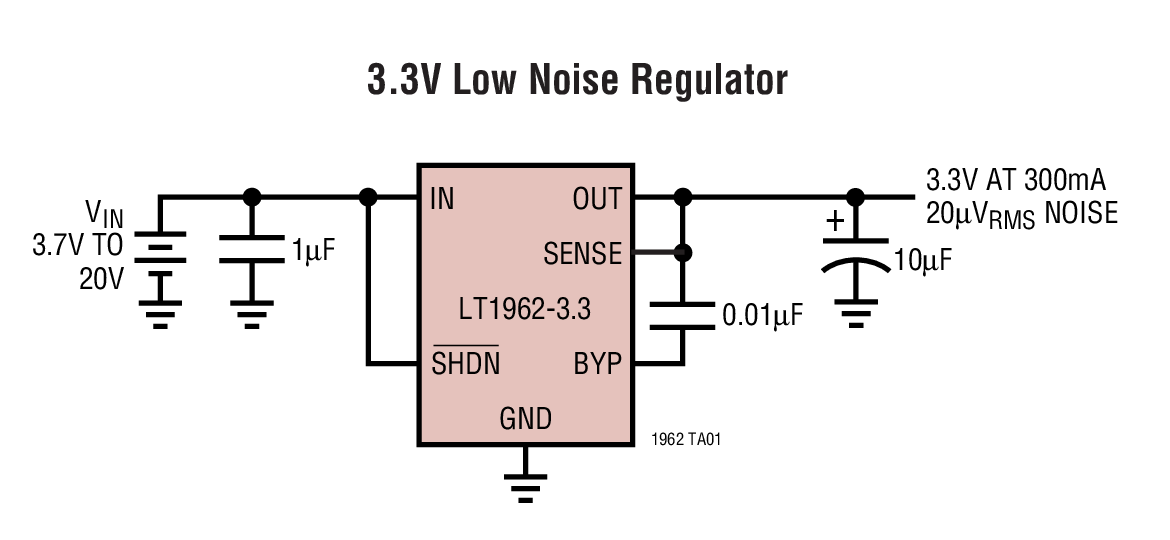

低噪声：20μV_RMS (10Hz 至 100kHz)
输出电流：300mA
低静态电流：30μA
宽输入电压范围：1.8V 至 20V

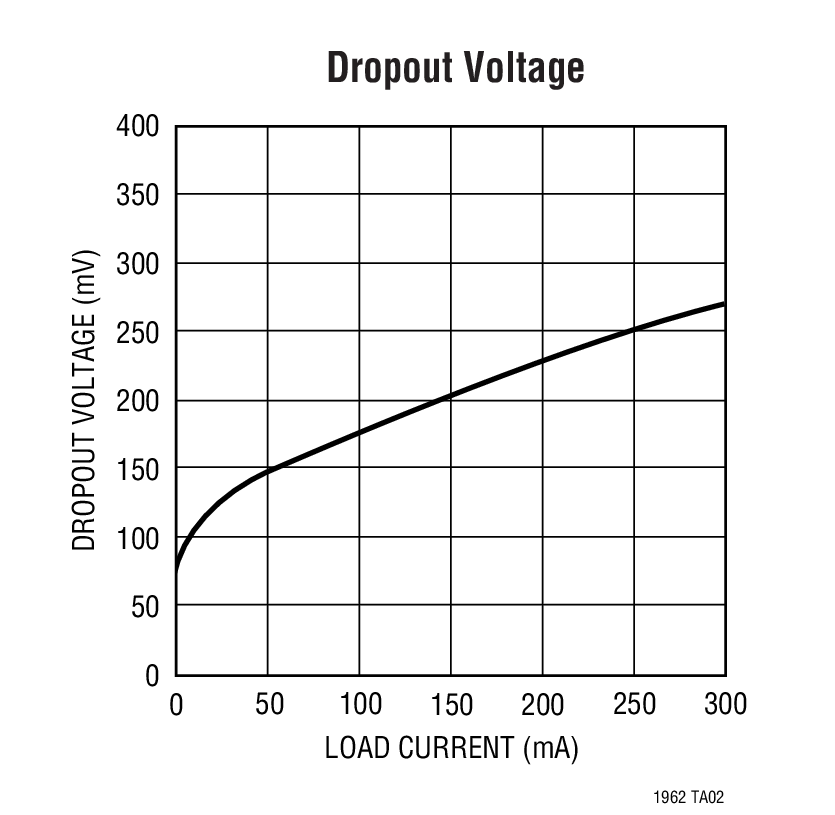

低压差电压：270mV
非常低的停机电流：< 1μA
无需保护二极管
固定输出电压：1.5V、1.8V、2.5V、3V、3.3V、5V
可调输出范围：1.22V 至 20V
可在采用 3.3μF 输出电容器时保持稳定
可在采用铝电容器、钽电容器或陶瓷电容器时保持稳定
反向电池保护
无反向电流
过流和过热保护

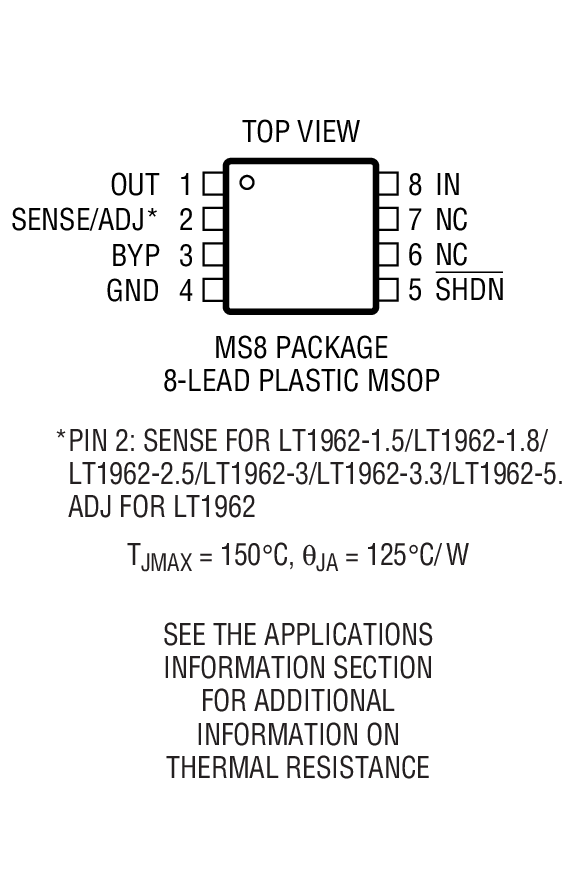

8 引脚 MSOP 封装

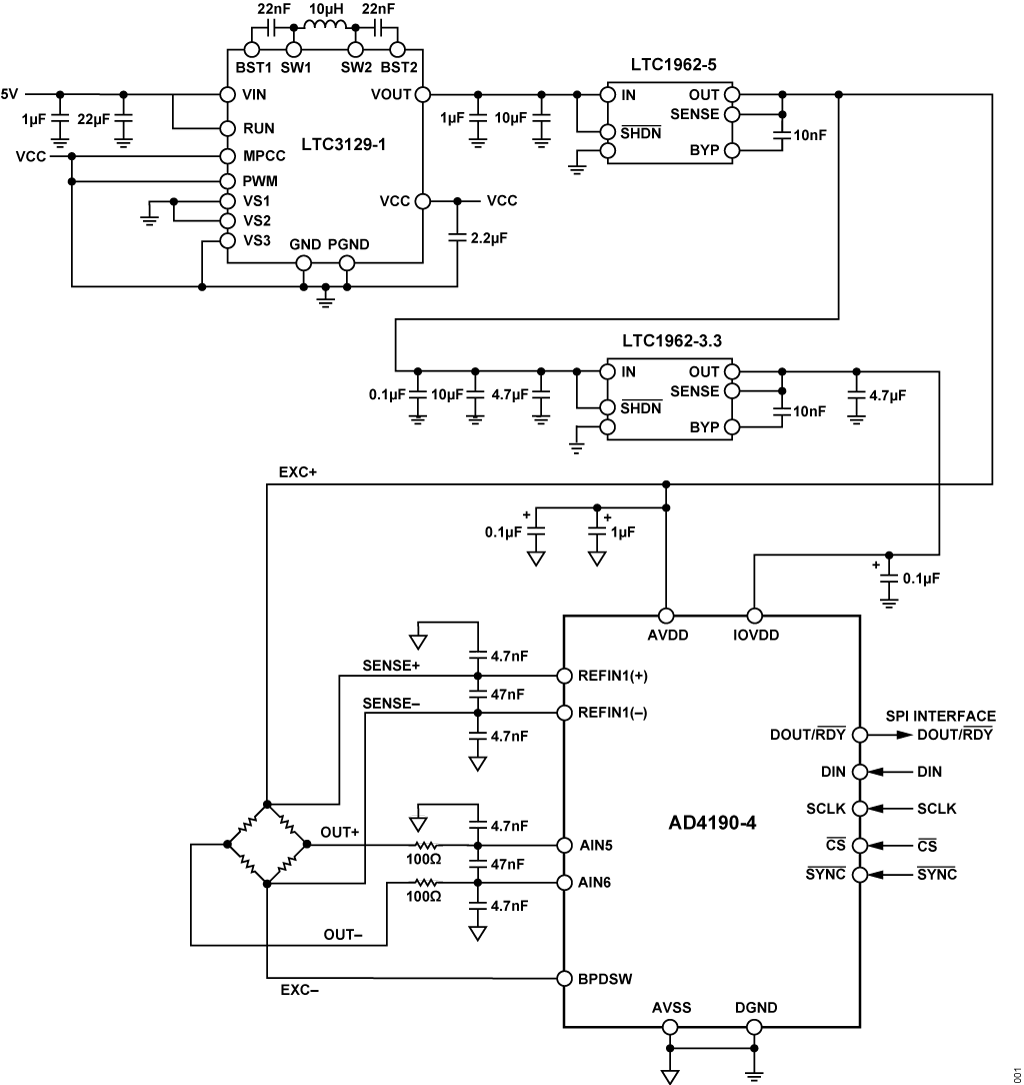

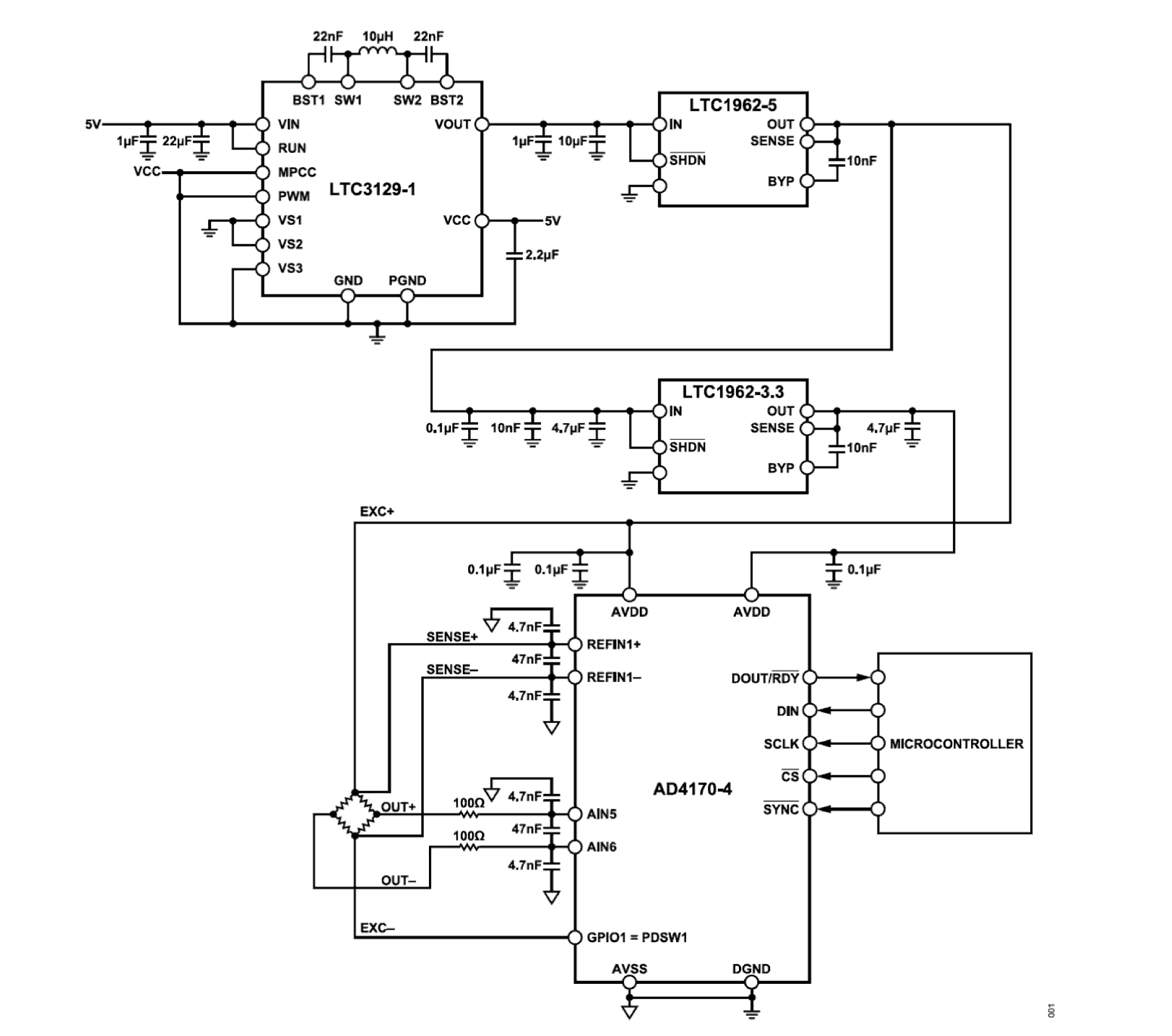

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT1962EMS8#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-1.5#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-1.5#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-1.8#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-1.8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-2.5#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-2.5#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-3#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-3#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-3.3#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-3.3#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-5#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962EMS8-5#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962IMS8#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT1962IMS8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT1962EMS8#PBF	量产
LT1962EMS8#TRPBF	量产
LT1962EMS8-1.5#PBF	量产
LT1962EMS8-1.5#TRPBF	量产
LT1962EMS8-1.8#PBF	量产
LT1962EMS8-1.8#TRPBF	量产
LT1962EMS8-2.5#PBF	量产
LT1962EMS8-2.5#TRPBF	量产
LT1962EMS8-3#PBF	量产
LT1962EMS8-3#TRPBF	量产
LT1962EMS8-5#PBF	量产
LT1962EMS8-5#TRPBF	量产
LT1962IMS8#PBF	量产
LT1962IMS8#TRPBF	量产
2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0128_Form Material_Report
LT1962EMS8#PBF	量产
LT1962EMS8#TRPBF	量产
LT1962EMS8-1.5#PBF	量产
LT1962EMS8-1.5#TRPBF	量产
LT1962EMS8-1.8#PBF	量产
LT1962EMS8-1.8#TRPBF	量产
LT1962EMS8-2.5#PBF	量产
LT1962EMS8-2.5#TRPBF	量产
LT1962EMS8-3#PBF	量产
LT1962EMS8-3#TRPBF	量产
LT1962EMS8-3.3#PBF	量产
LT1962EMS8-3.3#TRPBF	量产
LT1962EMS8-5#PBF	量产
LT1962EMS8-5#TRPBF	量产
LT1962IMS8#PBF	量产
LT1962IMS8#TRPBF	量产
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT1962EMS8-3.3#PBF	量产
LT1962EMS8-3.3#TRPBF	量产
7月 12, 2022 - 22_0157 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]
		PCN22_0157_Form Material_Report Qualification Results Summary Delta Qualification Matrix Detailed Parts List
LT1962EMS8-3.3#PBF	量产
LT1962EMS8-3.3#TRPBF	量产
6月 21, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT1962EMS8-3.3#PBF	量产
LT1962EMS8-3.3#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
PowerPath、理想二极管和负载开关 1
LTC4417	推荐新设计使用	确定了优先级的 PowerPath^™ 控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器

部分模型	产品周期	描述
LT3085	推荐新设计使用	可调 500mA 单电阻器低压差稳压器

工具及仿真模型

LTspice 1

LT1962 Demo Circuit - Low Noise, µPower LDO Regulator (10V to 2.5V@300mA)

LTspice中提供以下器件型号：

LT1962
LT1962-1.5
LT1962-1.8
LT1962-2.5
LT1962-3
LT1962-3.3
LT1962-5

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT1962 信号链评估板| 300mA 低噪声正 LDO

立即购买更多内容

产品详情

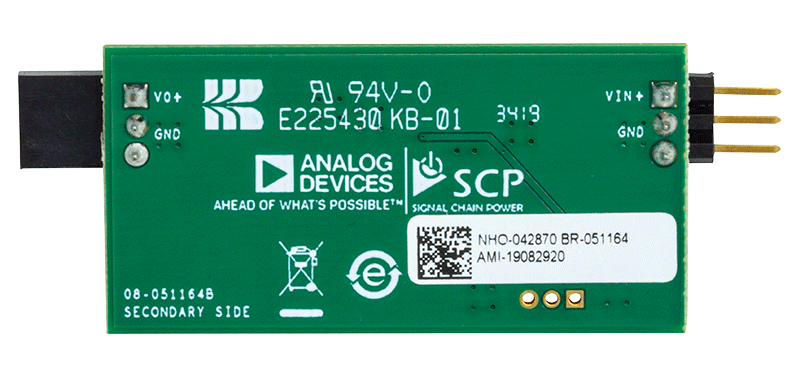

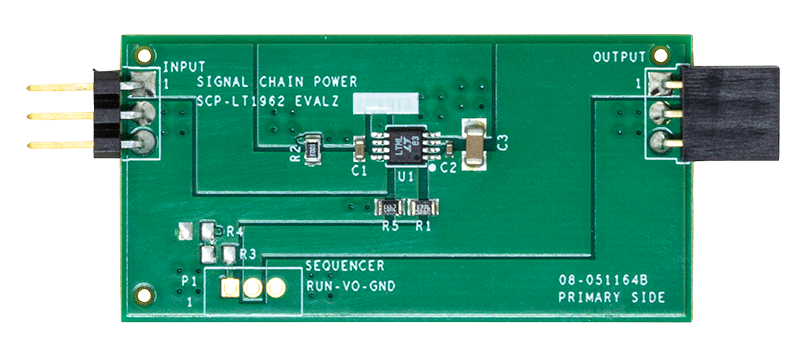

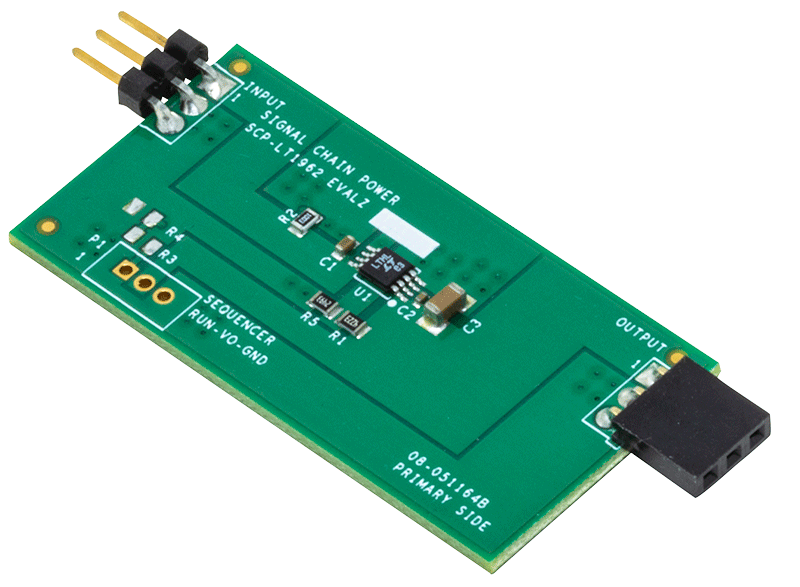

演示电路 SCP-LT1962-EVALZ 是 20V、300mA 低压降（LDO）调节器，旨在噪声敏感电路中进行低噪声工作。它易于配置用于较宽的输出范围，并具有高 PSRR，操作极为安静。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

SCP-INPUT-EVALZ
SCP-OUTPUT-EVALZ
SCP-1X5BKOUT-EVALZ
SCP-THRUBRD-EVALZ

SCP-FILTER-EVALZ
SCP-1X2BKOUT-EVALZ
SCP-5X1-EVALZ

为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT1962 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT1962 数据手册。

资料

SCP-LT1962-EVALZ - Demo Manual (Rev.0)
2021/2/1

SCP-LT1962-EVALZ - Design Files
2021/2/1

SCP-LT1962-EVALZ - Schematic
2021/2/1

LT1962EMS8 Demo Board | Low Noise LDO Regulator, 2.3V ≤ VIN ≤ 20V, VOUT = 1.22/2.5/3.0/3.3/5VOUT @ 300mA

立即购买更多内容

产品详情

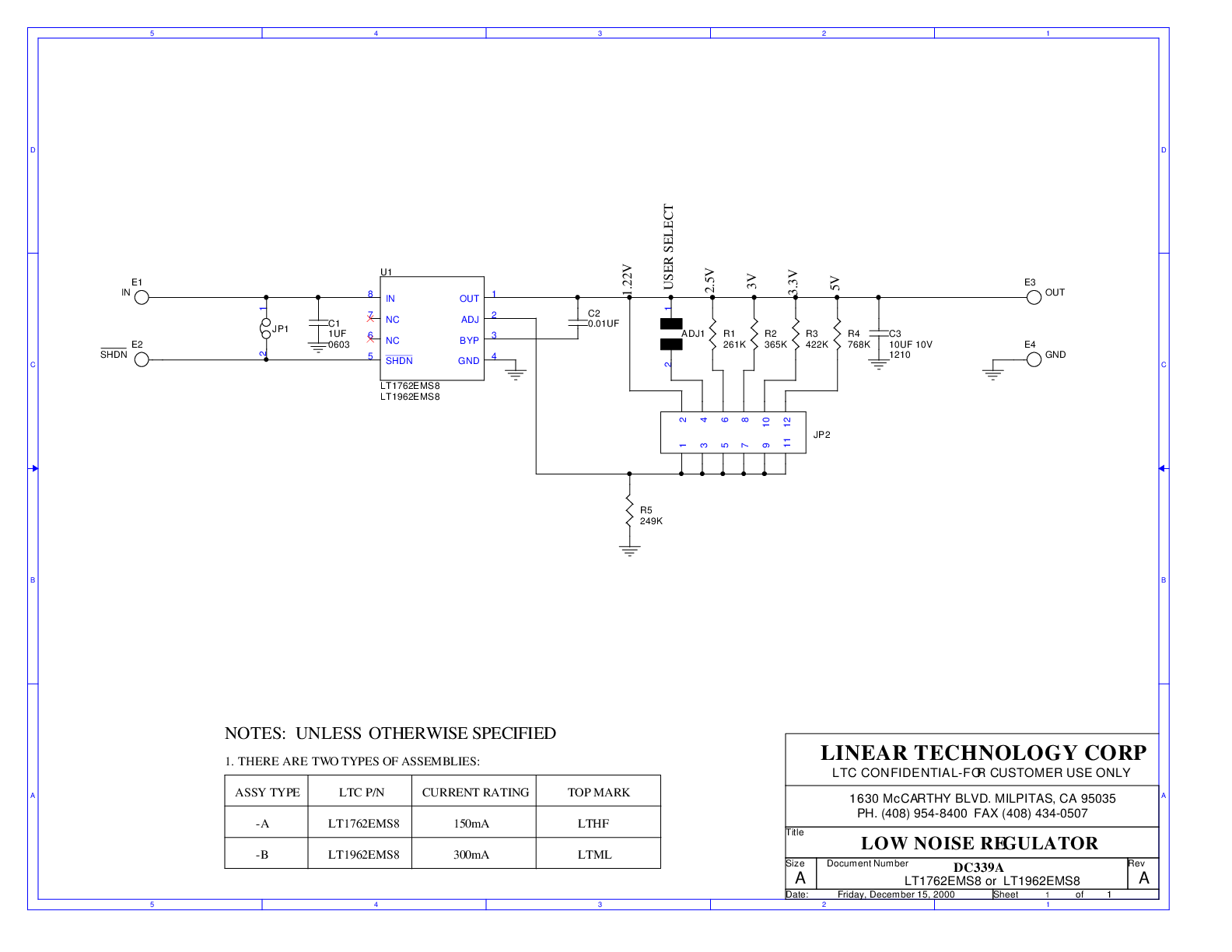

Demonstration circuit DC339-B is a low noise micropower voltage regulator using the 300mA output current LT1962 linear regulator in an 8-lead MSOP package. The demo board has an input voltage range from 2.3V to 20V and a jumper-selectable output votlage that can be set to 1.22V, 2.5V, 3.0V, 3.3V, 5V or a user-defined value. The LT1962's low 20µVRMS (10Hz to 100kHz bandwidth) output noise and low 30µA quiescent current make the device ideal for voltage-controlled oscillators, RF power supplies and local regulators in larger systems.
