LT3030

推荐新设计使用

双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器

数据手册 产品选型表
产品模型
14
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输出电流：750mA / 250mA
  • 低压差电压：300mV
  • 低噪声：20μVRMS (10Hz 至 100kHz)
  • 低静态电流：120μA / 75μA
  • 宽输入电压范围：1.7V 至 20V
  • 可调输出：1.220V 基准电压
  • 停机静态电流：<1μA
  • 采用 10μF / 3.3μF (最小值) 输出电容器可稳定
  • 采用陶瓷电容器、钽电容器或铝电解电容器可稳定
  • 用于停机逻辑或 UVLO 功能的精准门限
  • 用于每个输出的 PWRGD 标记
  • 反向电池和反向输出至输入保护
  • 具折返的电流限制和热停机功能
  • 耐热性能增强型 20 引脚 TSSOP 封装和 28 引脚 (4mm x 5mm) QFN 封装
LT3030
双通道、750mA / 250mA、低压差、低噪声、微功率线性稳压器
2.5VIN to 1.8V/1.5V Application Dropout Voltage vs Load Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
PowerPath、理想二极管和负载开关 1
LTC4417
推荐新设计使用 确定了优先级的 PowerPath™ 控制器
浪涌抑制器、过压和过流保护 1
LTC4365
推荐新设计使用 欠压、过压和电源反向保护控制器
数字电源系统管理器 1
LTC2974
推荐新设计使用 具有精确输出电流的4通道PMBus电源系统管理器
正线性稳压器(LDO) 1
LT3029
推荐新设计使用 双通道 500mA / 500mA 低压差、低噪声、微功率线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3030
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1855A

LT3030 Demo Board | Dual, Low Noise, Micropower Linear Regulator 2.2V ≤ VIN ≤ 20V, VOUT1/VOUT2 = 1.5V/1.8V/2.5V/3.3V/5V @ 750mA/250mA

立即购买 更多内容

产品详情

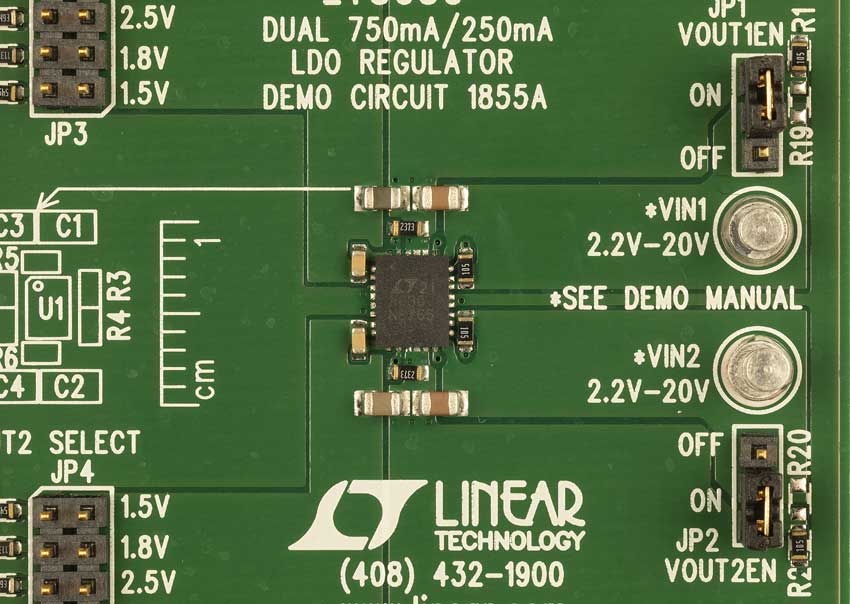

Demonstration circuit 1855A is a dual, micropower, low noise and low dropout voltage linear regulator featuring the LT3030. The input voltages are independent for each channel of DC1855A and can range from 2.2V to 20V. Each channel has a jumper that sets the output voltage to either 1.5V, 1.8V, 2.5V, 3.3V, 5V or a voltage that is user-programmed by the installation of a resistor. For channel 1 and channel 2, the maximum output currents are 750mA and 250mA and the ceramic output capacitors are 22μF and 10μF respectively. The internal reference of each channel is bypassed with a 10nF capacitor for reduced output noise. Each channel has a jumper for shutdown and a terminal for PWRGD that is pulled up to the input supply. A resistor divider can be easily added that allows precise lockout at low input voltages.
DC1855A
LT3030 Demo Board | Dual, Low Noise, Micropower Linear Regulator 2.2V ≤ VIN ≤ 20V, VOUT1/VOUT2 = 1.5V/1.8V/2.5V/3.3V/5V @ 750mA/250mA

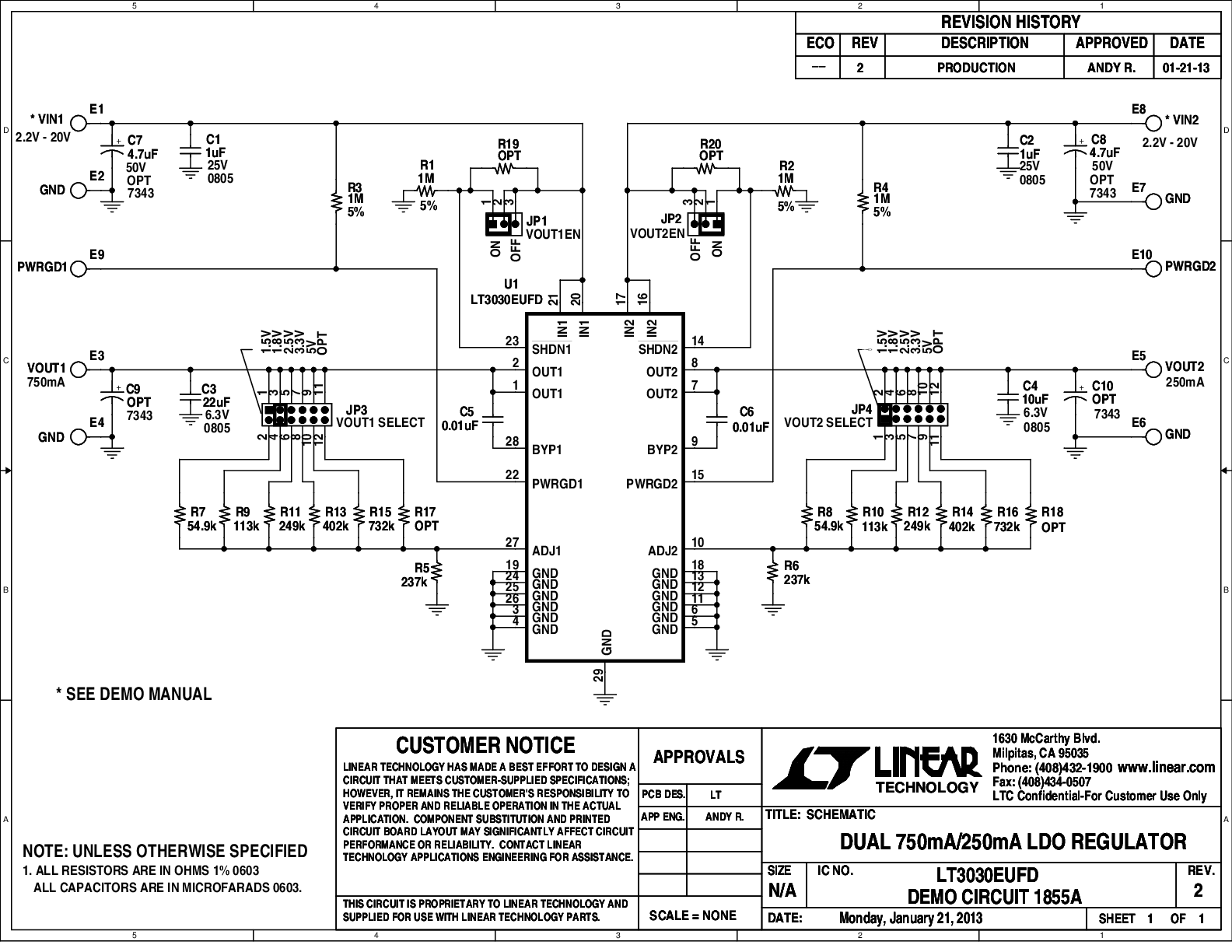

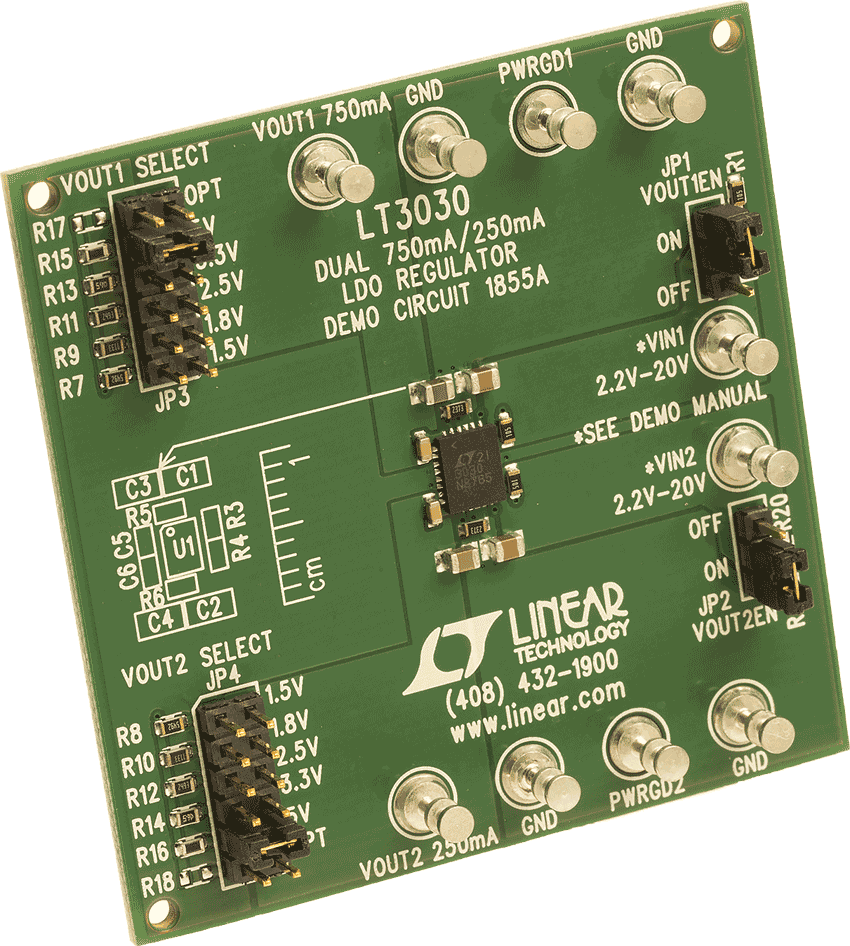

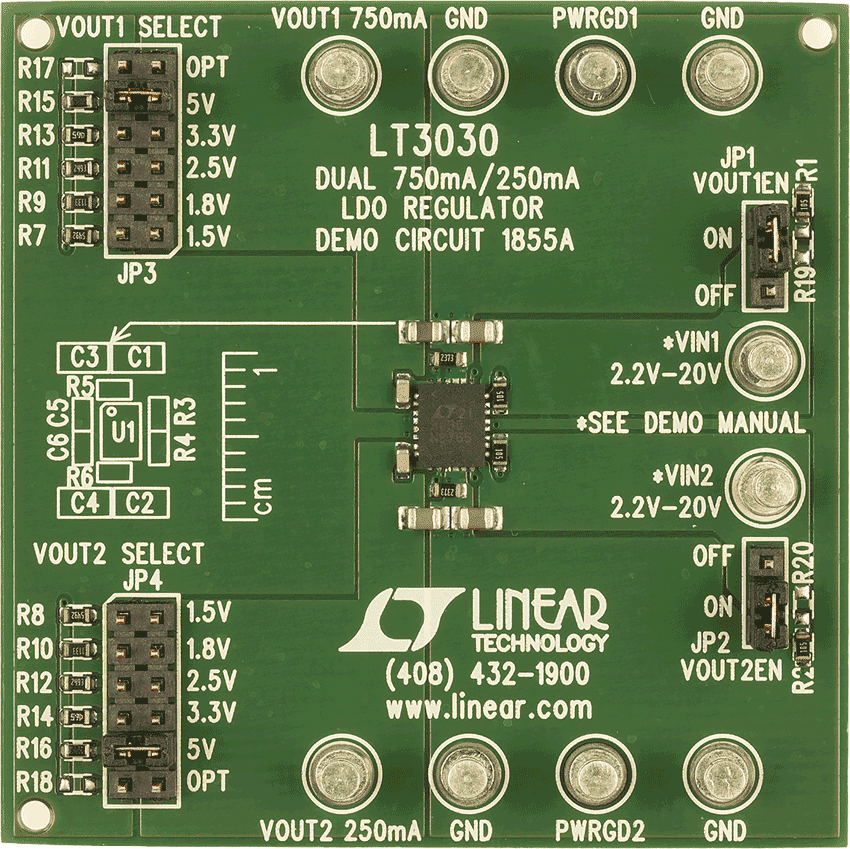

DC1855A Demo Board DC1855A Demo Board DC1855A Demo Board DC1855A Demo Board DC1855A - Schematic
