LT3029

双通道 500mA / 500mA 低压差、低噪声、微功率线性稳压器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 14
特性
  • 输出电流:每通道 500mA
  • 低压差电压:300mV
  • 低噪声:20μVRMS (10Hz 至 100kHz)
  • 低静态电流:每通道 55μA
  • 宽输入电压范围:1.8V 至 20V (公共或独立输入电源)
  • 可调输出:1.215V 基准电压
  • 在停机模式中具有非常低的静态电流:每通道 <1μA
  • 采用 3.3μF (最小值) 输出电容器可实现稳定
  • 采用陶瓷电容器、钽电容器或铝电解电容器可实现稳定
  • 反向电池保护和反向输出至输入保护
  • 具折返的电流限制和热停机功能
  • 跟踪 / 排序能力:与 LTC292X 电源跟踪 IC 相兼容
  • 耐热性能增强型 16 引脚 MSOP 封装和 16 引脚 (4mm x 3mm) DFN 封装

更多细节
show more Icon

LT®3029 是一款双通道、微功率、低噪声、低压差线性稳压器。该器件的输入电压范围为 1.8V 至 20V,可在采用一个公共输入电源或每通道使用一个独立输入电源的情况下运作。每个输出可提供高达 500mA 的输出电流和一个 300mV 的典型压差电压。在压差状态中,静态电流是良好受控的。利用一个外部 10nF 旁路电容器,可把输出噪声降低至仅 20μVRMS (在 10Hz 至 100kHz 的带宽内)。该器件专为在电池供电型系统中使用而设计,每通道 55μA 的低静态电流使其成为一种理想的选择。在停机模式中,静态电流减小至 1μA 以下。停机控制对于每个通道是独立的,从而在电源管理中提供了灵活性。

LT3029 利用低 ESR 陶瓷输出电容器优化了稳定性和瞬态响应,所需的最小电容仅为 3.3μF。该稳压器不像其他稳压器所常见的那样需要额外的 ESR。

内部电路提供了反向电池保护、反向电流保护、具折返的电流限制和热停机功能。该器件可用作一款具一个 1.215V 基准电压的可调输出电压器件。LT3029 采用耐热性能增强型 16 引脚 MSOP 封装和 16 引脚、扁平 (4mm x 3mm x 0.75mm) DFN 封装。


Applications

  • 通用型线性稳压器
  • 电池供电型系统
  • 微处理器内核 / 逻辑电源
  • 用于开关电源的后置稳压器
  • 跟踪 / 排序电源

产品模型 14

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3029EDE#PBF
  • HTML
  • HTML
LT3029EDE#TRPBF
  • HTML
  • HTML
LT3029EMSE#PBF
  • HTML
  • HTML
LT3029EMSE#TRPBF
  • HTML
  • HTML
LT3029HDE#PBF
  • HTML
  • HTML
LT3029HDE#TRPBF
  • HTML
  • HTML
LT3029HMSE#PBF
  • HTML
  • HTML
LT3029HMSE#TRPBF
  • HTML
  • HTML
LT3029IDE#PBF
  • HTML
  • HTML
LT3029IDE#TRPBF
  • HTML
  • HTML
LT3029IMSE#PBF
  • HTML
  • HTML
LT3029IMSE#TRPBF
  • HTML
  • HTML
LT3029MPMSE#PBF
  • HTML
  • HTML
LT3029MPMSE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3029EMSE#PBF

量产

LT3029EMSE#TRPBF

量产

LT3029HMSE#PBF

量产

LT3029HMSE#TRPBF

量产

LT3029IMSE#PBF

量产

LT3029IMSE#TRPBF

量产

LT3029MPMSE#PBF

量产

LT3029MPMSE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LT3029EMSE#PBF

量产

LT3029EMSE#TRPBF

量产

LT3029HMSE#PBF

量产

LT3029HMSE#TRPBF

量产

LT3029IMSE#PBF

量产

LT3029IMSE#TRPBF

量产

LT3029MPMSE#PBF

量产

LT3029MPMSE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

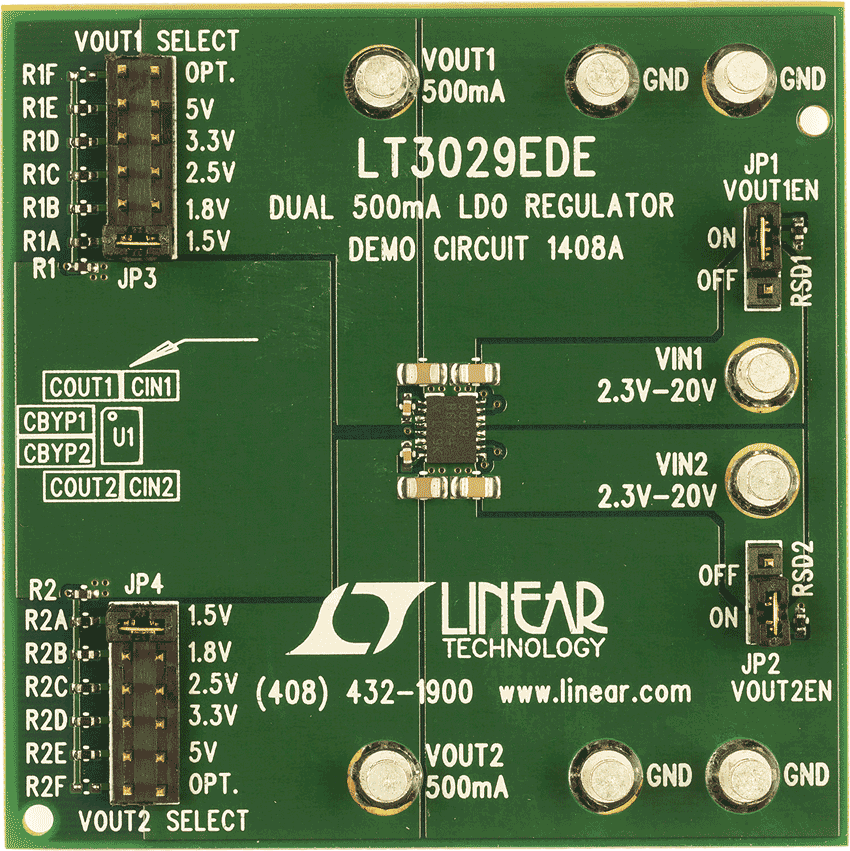

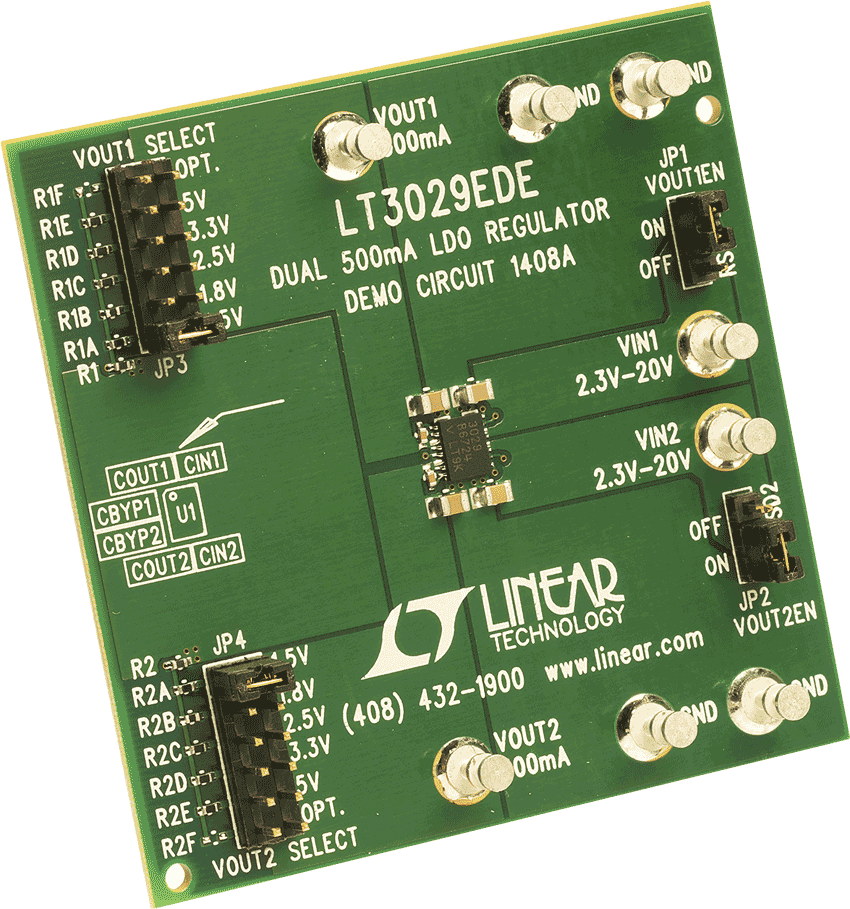

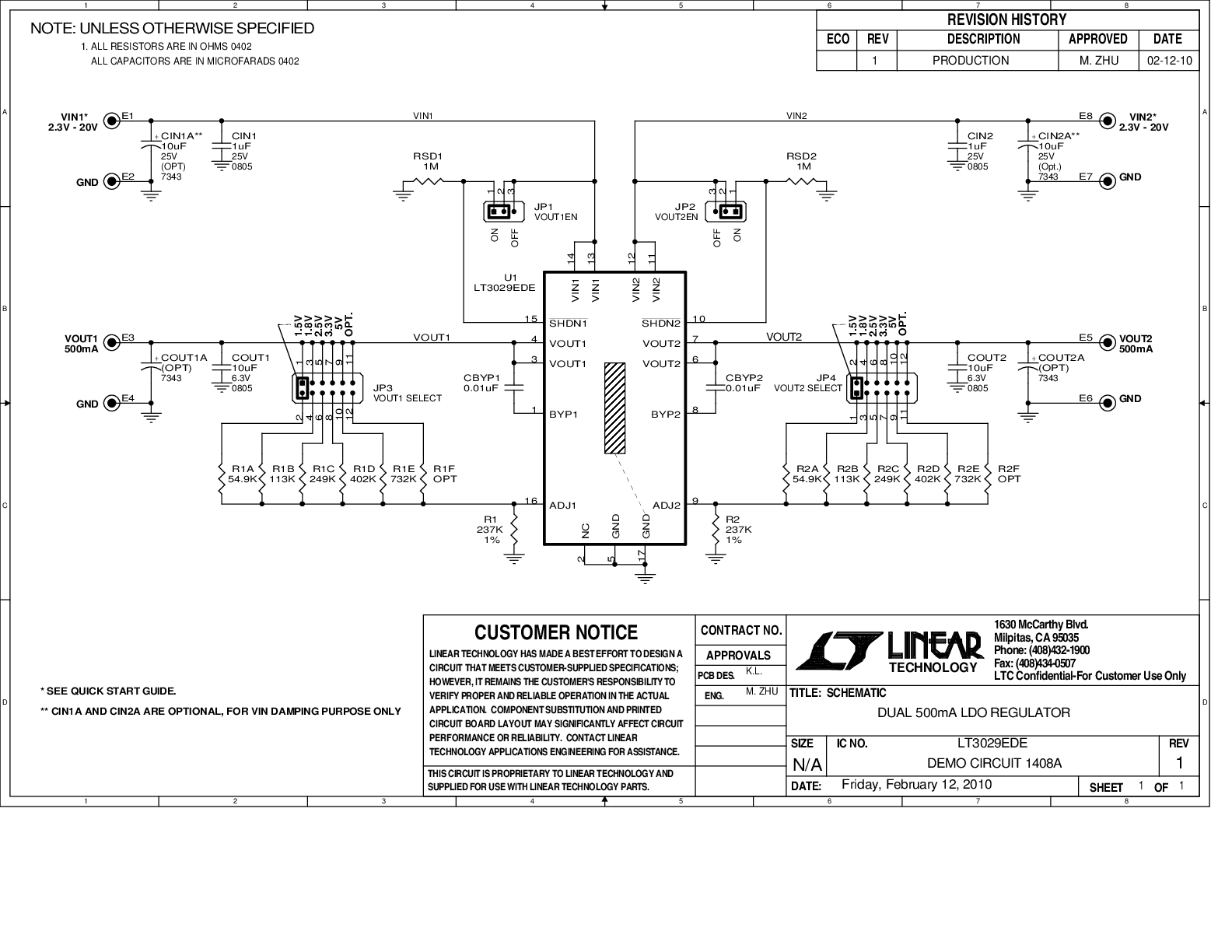

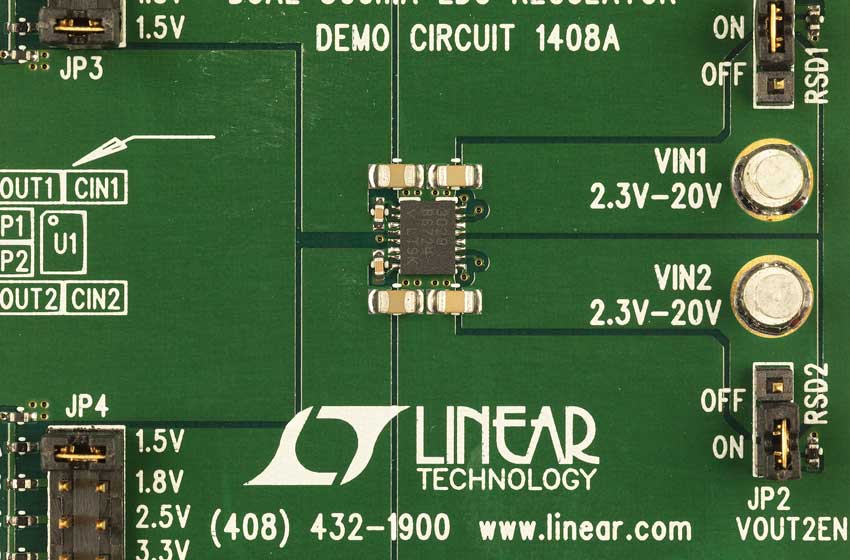

DC1408A
