概览
优势和特点
- 可调节高于、低于或等于 VIN 的 VOUT
- 宽 VIN 范围：2.42V 至 15V、启动后 (自举) 为 1.92V 至 15V
- 具有 8 种用户可选设定值的固定输出电压：2.5V 至 15V
- 在降压模式中可提供 200mA 的输出电流
- 单个电感器
- 1.3μA 静态电流
- 可编程最大功率点控制
- 1.2MHz 超低噪声 PWM
- 电流模式控制
- 引脚可选的突发模式 (Burst Mode®) 操作

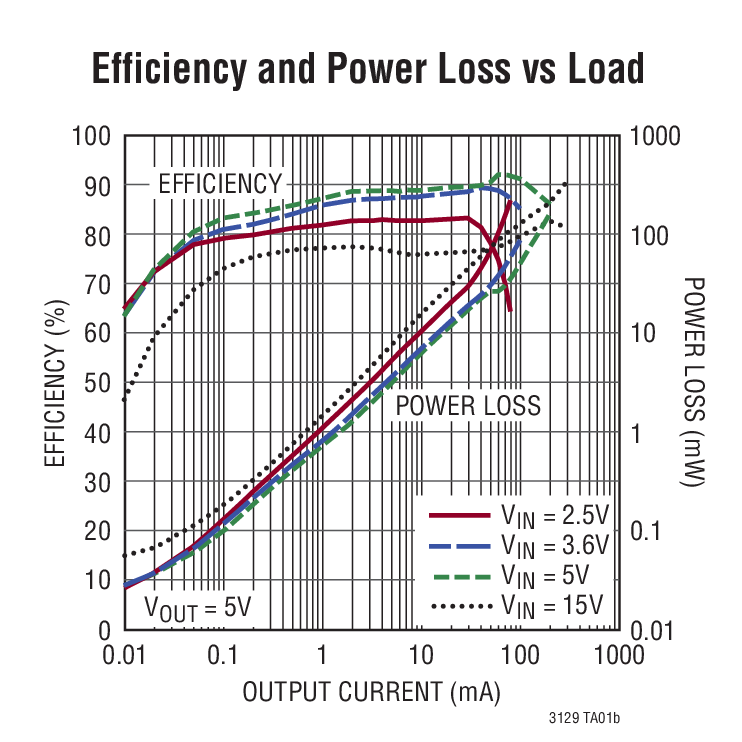

- 效率高达 95%
- 准确的 RUN 引脚门限
- 电源良好指示器
- 10nA 停机电流

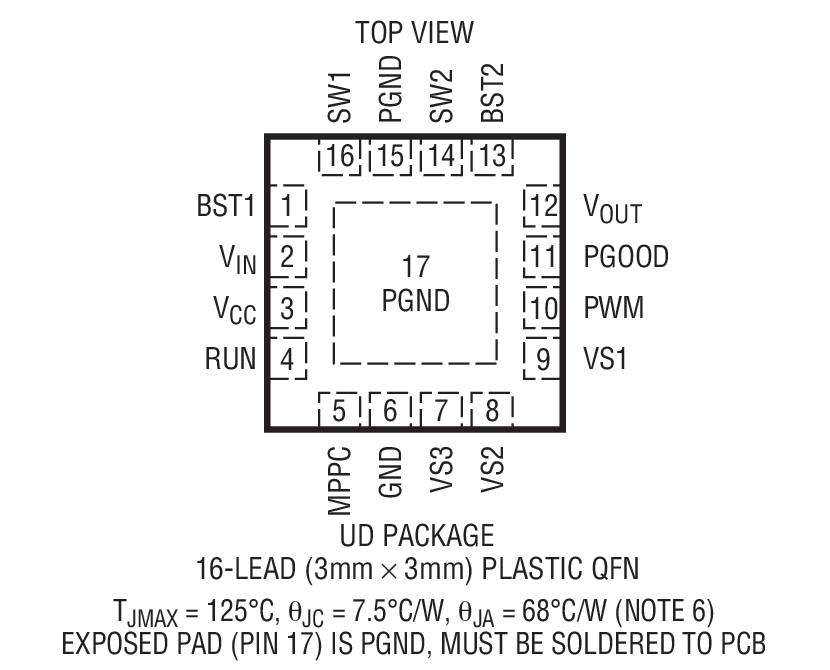

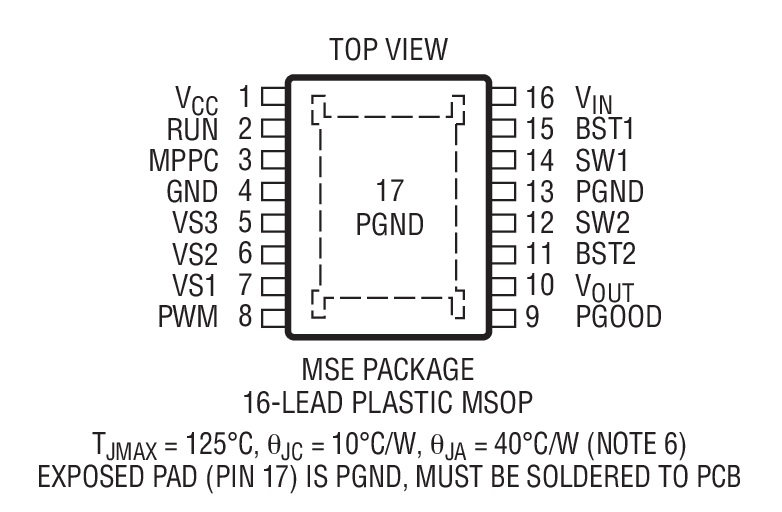

- 耐热性能增强型 3mm x 3mm QFN 封装和 16 引脚 MSOP 封装
产品详情

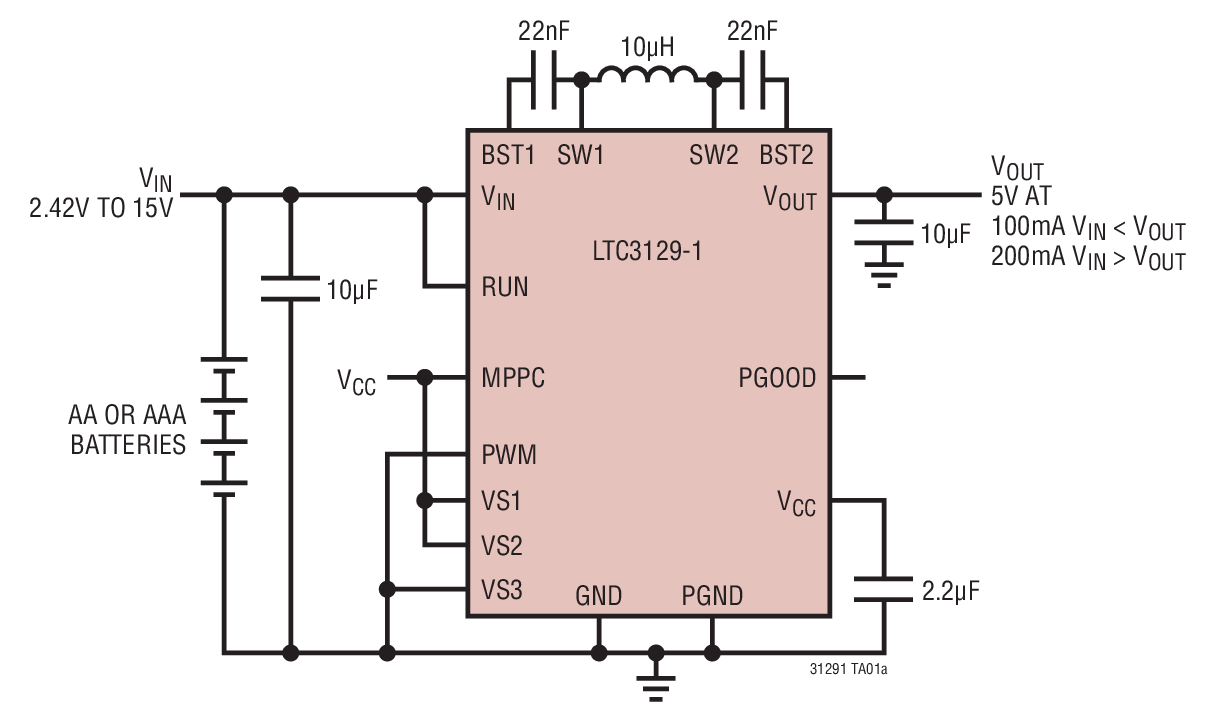

LTC®3129-1 是一款具有宽 VIN 和 VOUT 范围的高效率、200mA 降压-升压型 DC/DC 转换器。该器件具有一个准确的 RUN 引脚门限和一种最大功率点控制 (MPPC) 功能，前者用于提供可预知的稳压器接通，后者则可确保从非理想电源 (例如：光伏电池板) 吸取最大的功率。
LTC3129-1 采用一种超低噪声的 1.2MHz PWM 开关架构，此架构通过允许使用纤巧、扁平的电感器和陶瓷电容器而较大限度地缩减了解决方案的占板面积。内置的环路补偿和软起动功能电路简化了设计。如欲在轻负载条件下实现高效运作，则可选择执行自动突发模式操作，从而将静态电流减小至仅为 1.3μA。为了进一步减少组件数目并改善轻负载效率，LTC3129-1 内置了一个分压器以提供 8 种可选的固定输出电压。
其他特点包括一个电源良好输出、小于 10nA 的停机电流以及热停机功能。
LTC3129-1 采用耐热性能增强型 3mm x 3mm QFN 封装和 16 引脚 MSOP 封装。如需可调的输出电压，请参见功能相同之器件 LTC3129 的相关信息。
应用
- 工业无线传感器节点
- 用于已收集能量的后置稳压器
- 太阳能板后置稳压器 / 充电器
- 本质安全型电源
- 无线传声器
- 航空电子级的无线头戴式耳机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

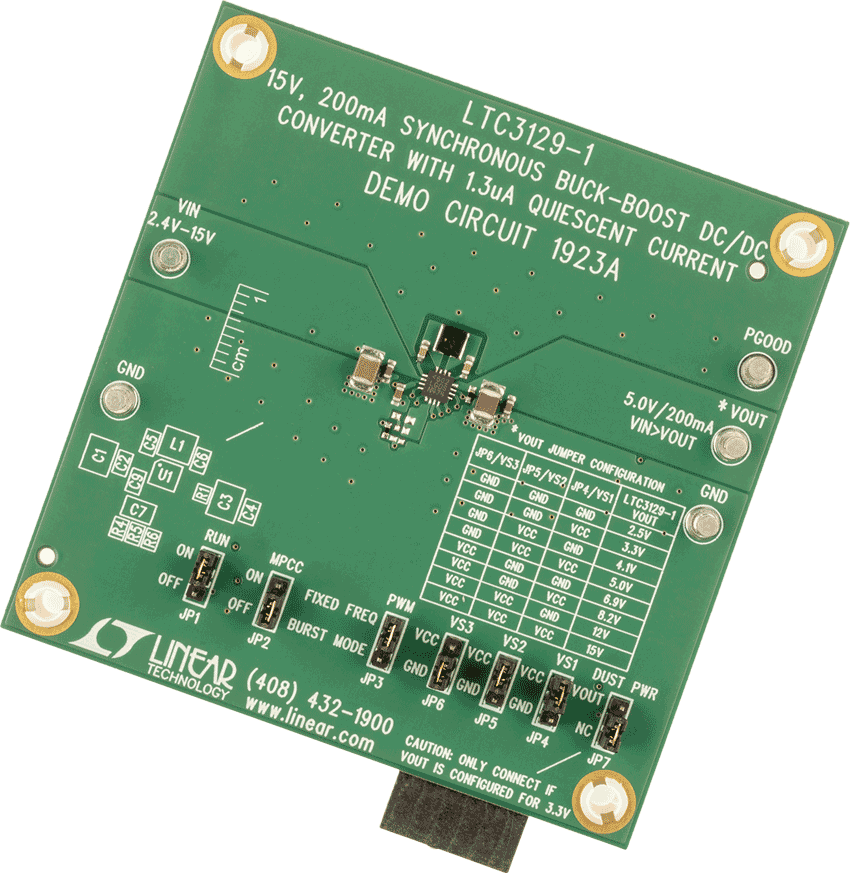

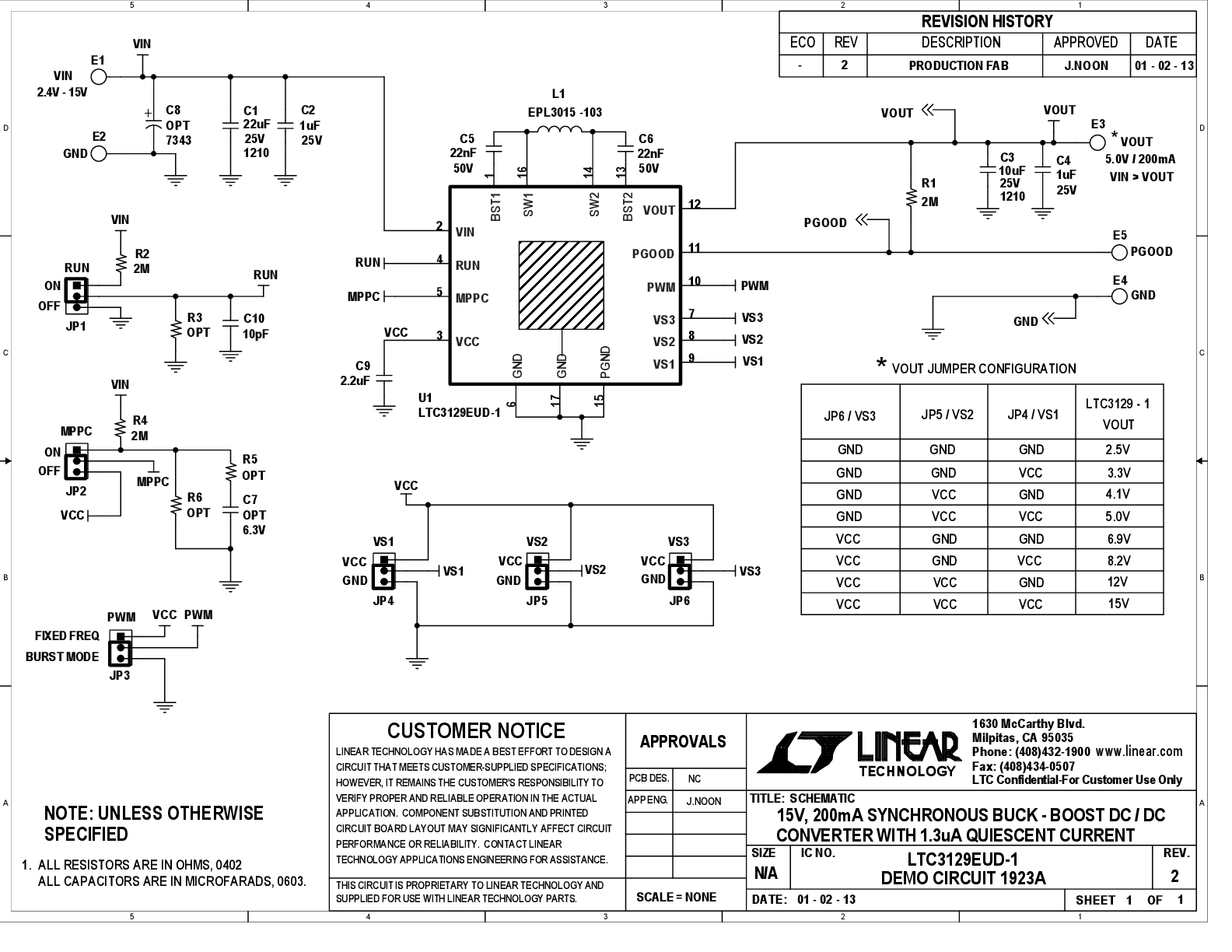

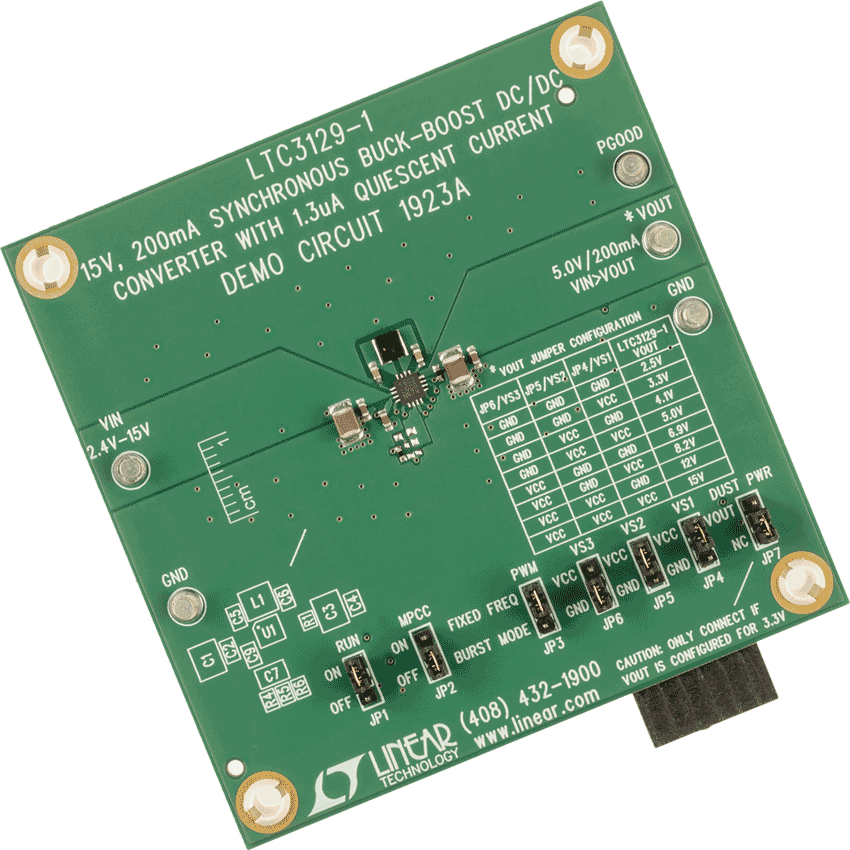

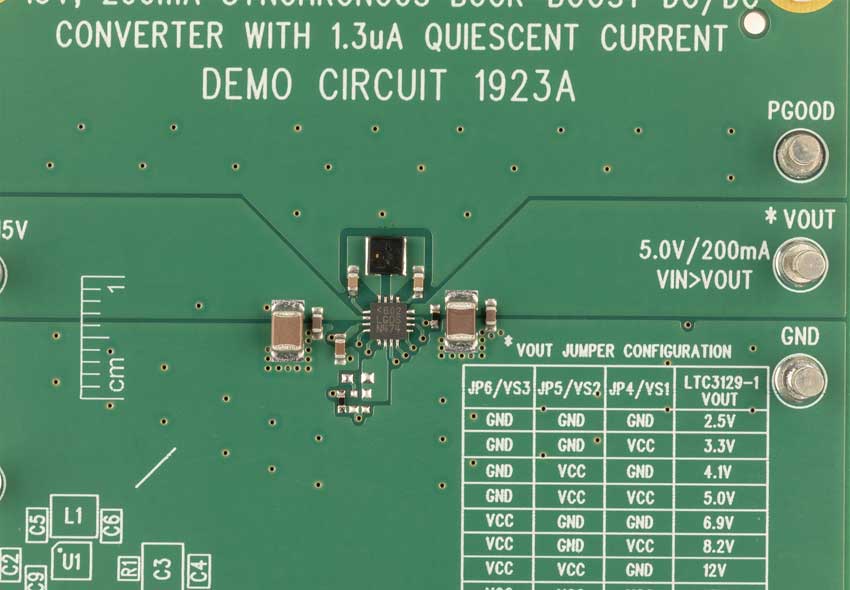

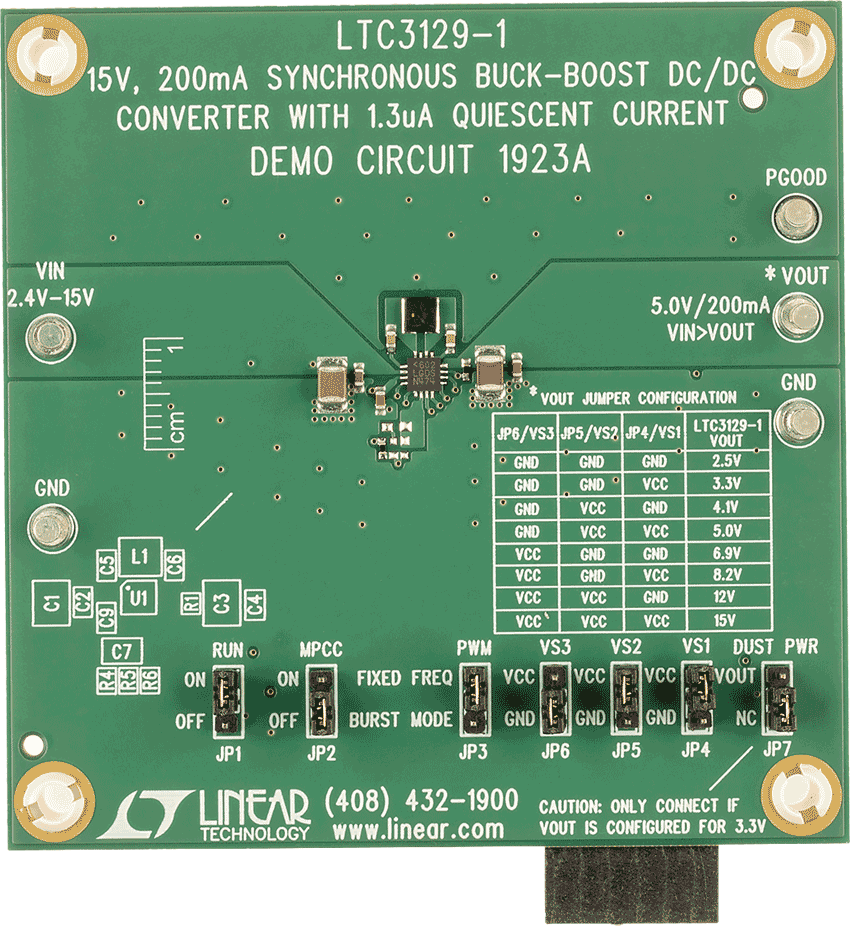

DC1923A - Demo Manual6/5/2013
-
