LTC4222

量产

具 I²C 兼容型监视功能的双通道热插拔控制器

产品模型: 8

Viewing:

概述

允许在带电背板上安全地进行插拔操作
10 位 ADC 负责监视电流和电压
I²C/SMBus 接口
宽工作电压范围：2.9V 至 29V
dI/dt 控制型软起动功能
用于外部 N 沟道 MOSFET 的高压侧驱动器
无需外部栅极电容器
输入过压 / 欠压保护功能
在故障之后可以选择锁断或自动重试
在发生故障之后向主机发出报警信号
具折返功能的浪涌电流限制

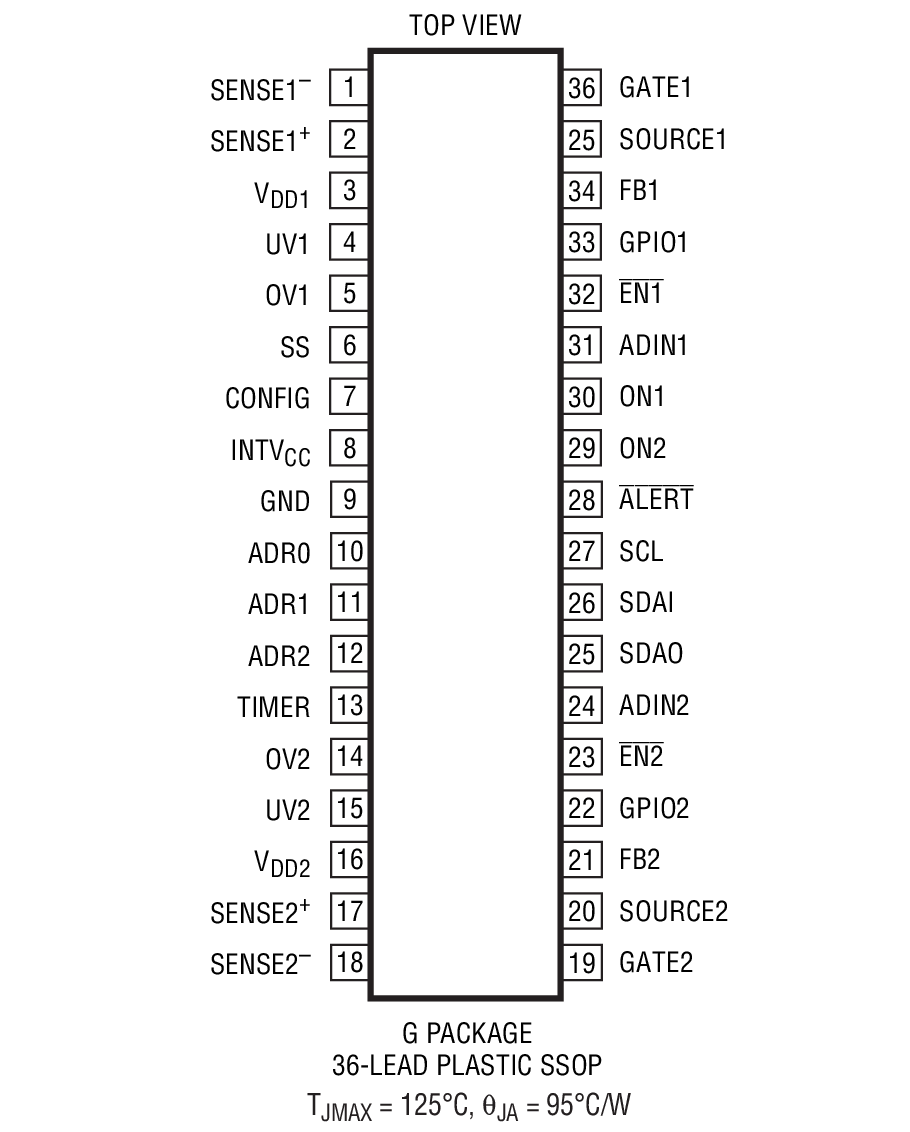

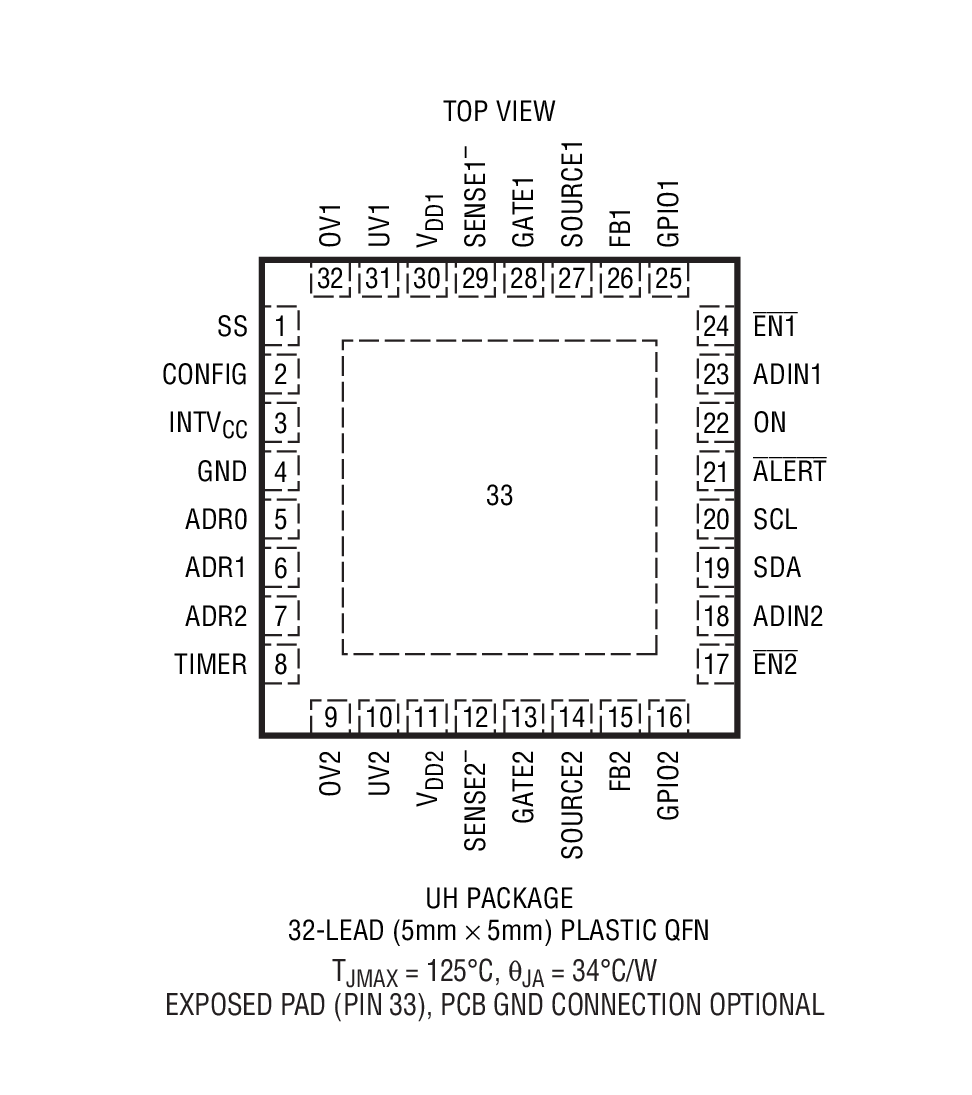

采用 32 引脚 (5mm x 5mm) QFN 和 36 引脚 SSOP 封装

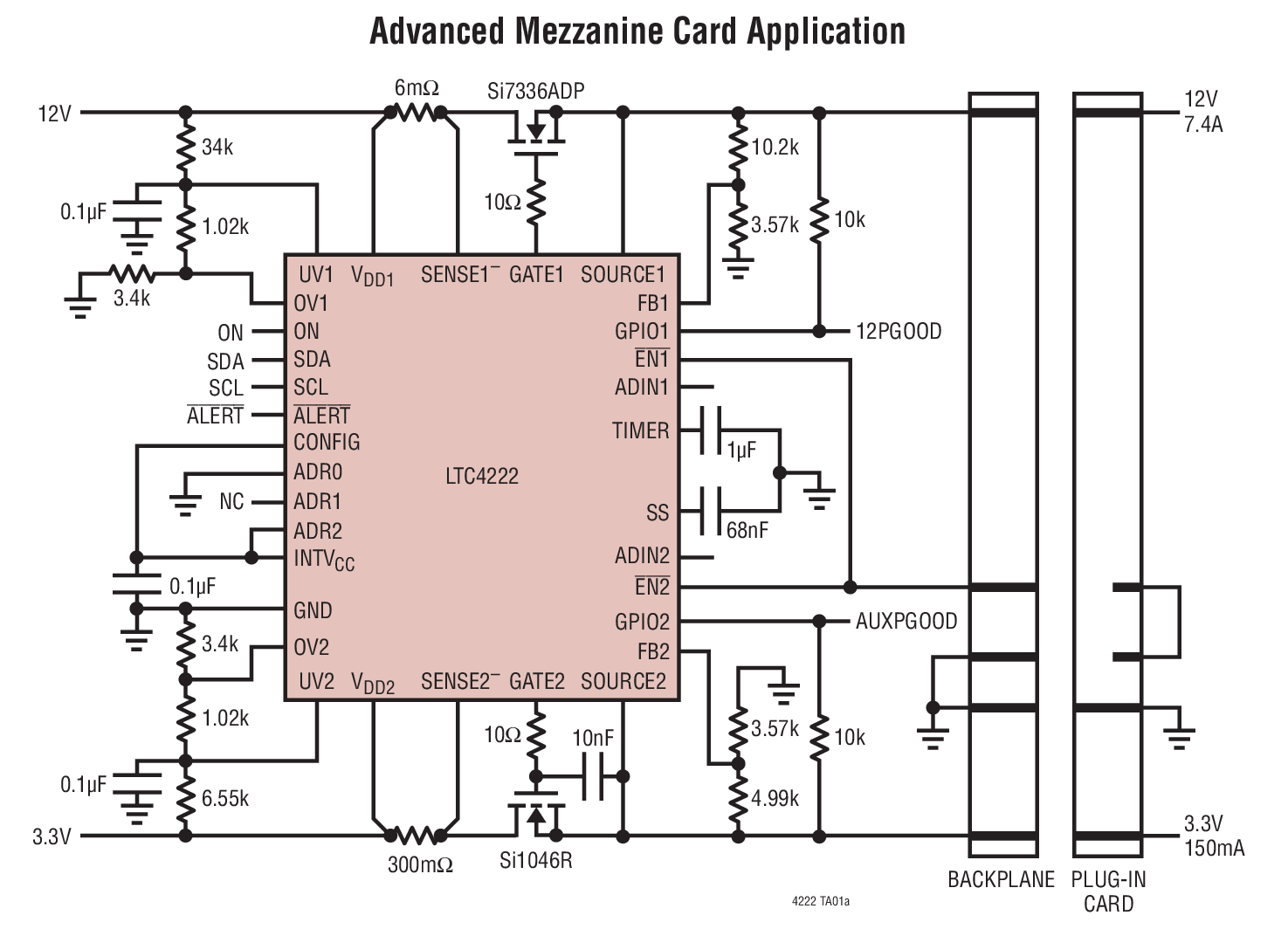

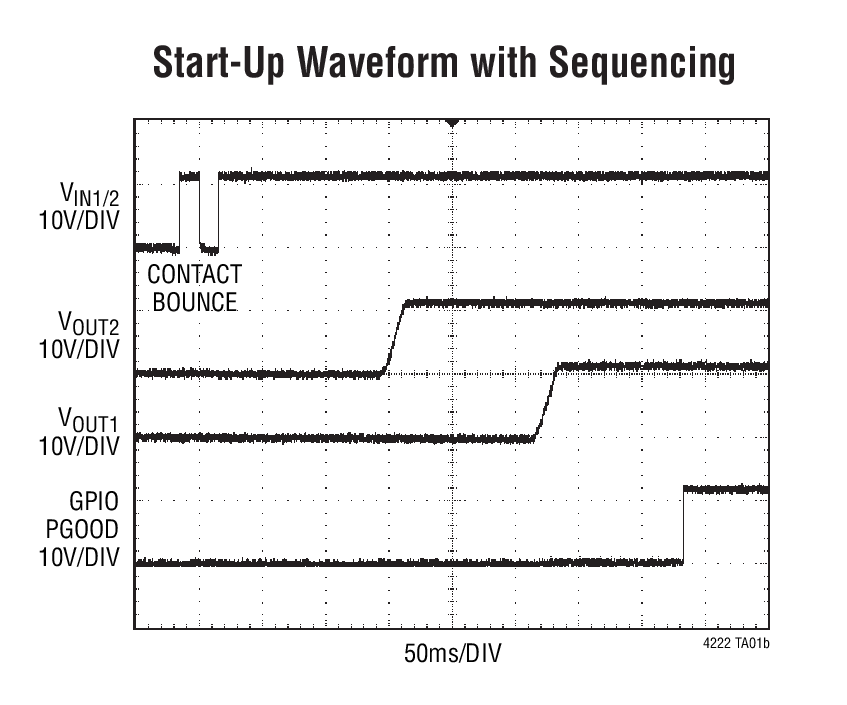

LTC^®4222 热插拔 (Hot Swap^™) 控制器允许在带电背板上安全地进行两条电源通路的插拔操作。利用外部 N 沟道传输晶体管，能够使电路板电源电压和浪涌电流以一种可调速率斜坡上升。一个 I²C 接口和板上 ADC 允许监视每个通道的电流、电压和故障状态。

该器件具有可调、模拟、折返电流限制电路和一个负责设定浪涌电流 dI/dt 的软起动电路。一个 I²C 接口可以把该器件配置成在 LTC4222 任一通道上检测到一个故障之后执行锁断或自动再起动操作。

该控制器还具有一些附加功能，包括：当发生故障时中断主机、当输出电源良好时进行通报、检测负载板卡的插拔、以及在板卡插入时自动上电或等待一个 I²C 指令来接通器件。

Applications

带电电路板插拔
电子电路断路器
计算机、服务器
平台管理

产品模型: 8

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4222CG#PBF	36-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222CG#TRPBF	36-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222CUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222CUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222IG#PBF	36-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222IG#TRPBF	36-Lead SSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222IUH#PBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC4222IUH#TRPBF	32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

11月 18, 2019 - 19_0266 Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
		PCN19_0266_Form Material_Report Detailed Parts List
LTC4222CG#PBF	量产
LTC4222CG#TRPBF	量产
LTC4222IG#PBF	量产
LTC4222IG#TRPBF	量产
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
		PCN21_0269_Form Material_Report Detailed Change Description Qualification Results Summary
LTC4222CUH#PBF	量产
LTC4222CUH#TRPBF	量产
LTC4222IUH#PBF	量产
LTC4222IUH#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
保护开关和控制器 1
LTC4353	推荐用于新设计	双通道、低电压理想二极管控制器
接口收发器和隔离器 1
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC4222

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC4222 Demoboard | Dual Hot Swap Controller with I2C and ADC (Requires DC590)

立即购买更多内容

产品详情

DC1134A: Demo Board for LTC4222 Dual Hot Swap Controller with I²C Compatible Monitoring

资料

DC1134A - Design File
2009/9/24

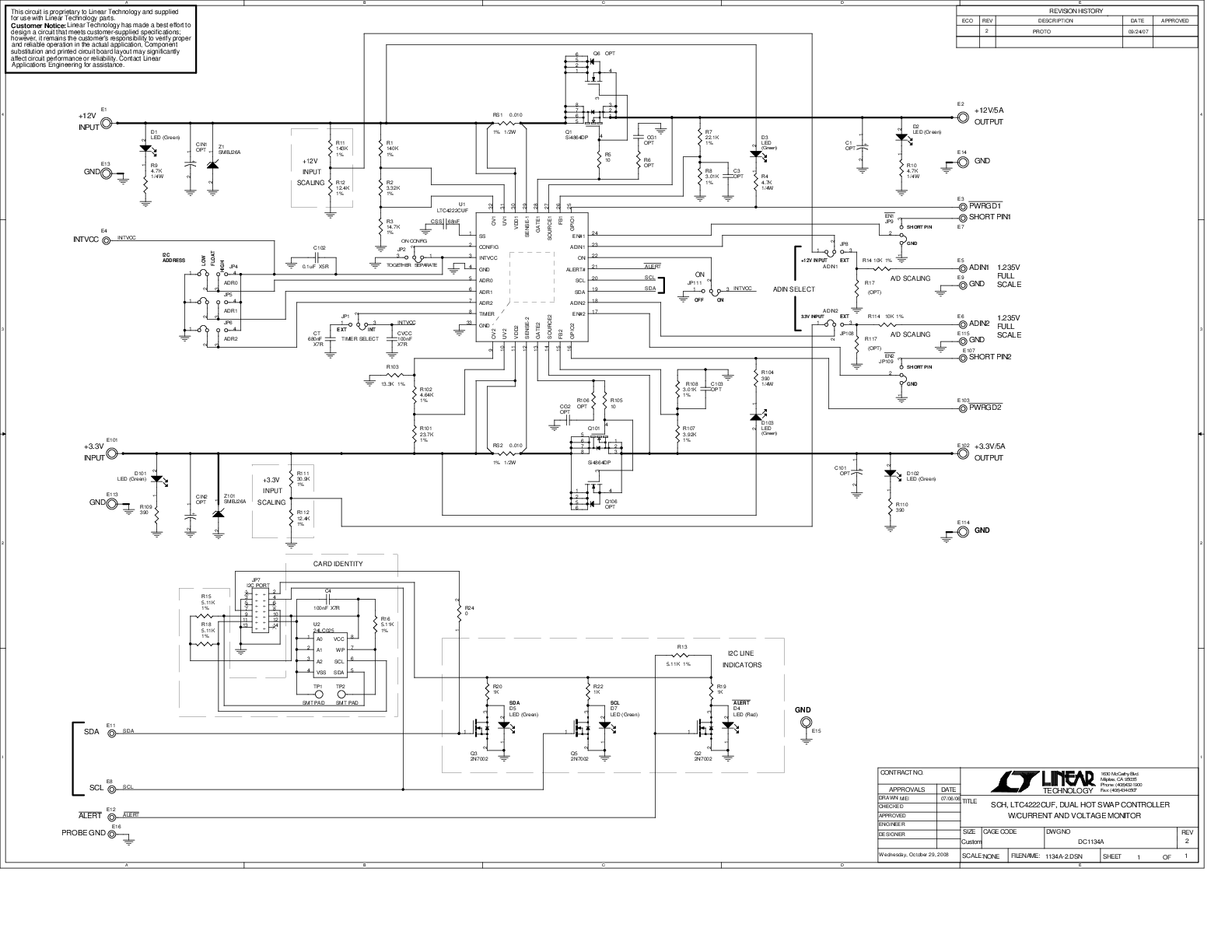

DC1134A - Schematic
