概览

优势和特点

  • 功率二极管的低功率替代方案
  • 可控制 N 沟道 MOSFET
  • 0V 至 18V 电源“或”操作或保持
  • 1μs 的栅极接通和关断时间
  • 使能输入
  • MOSFET 导通状态输出

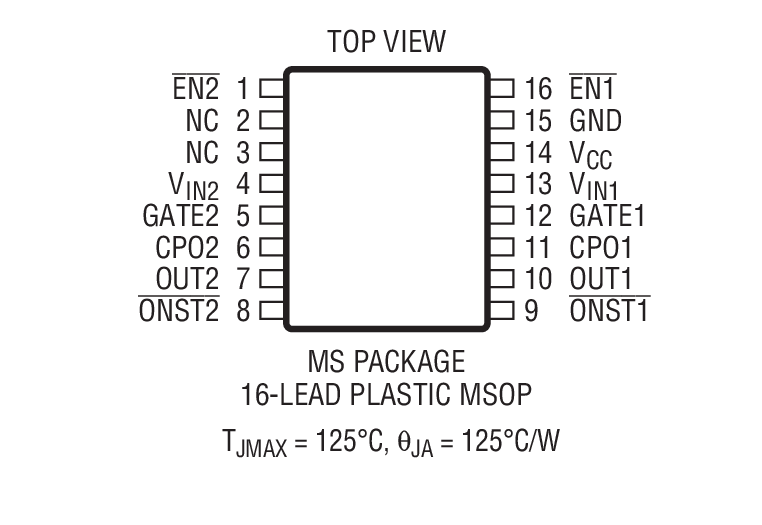

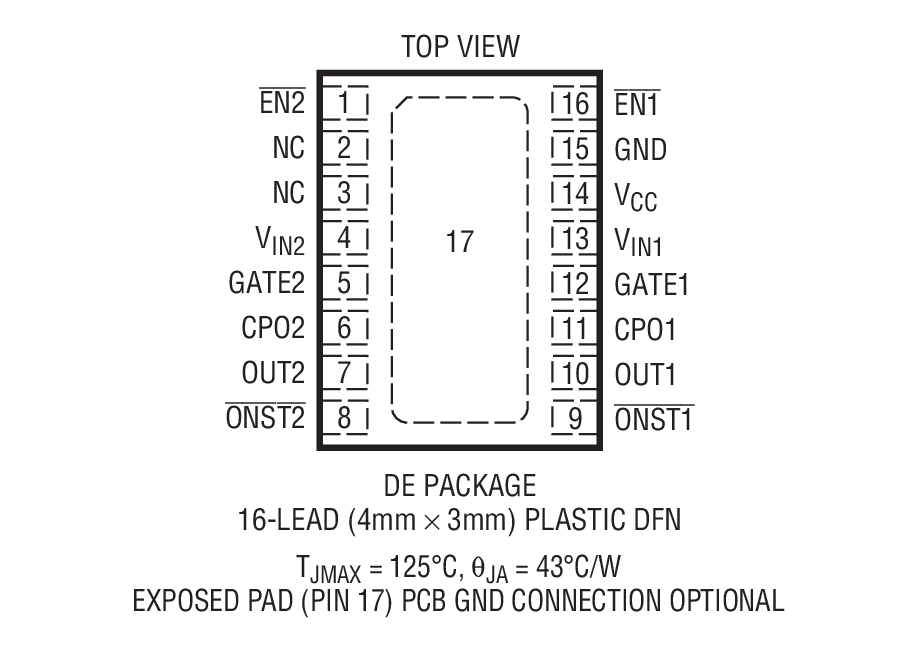

  • 16 引脚 MSOP 封装和 DFN (4mm x 3mm) 封装

产品详情

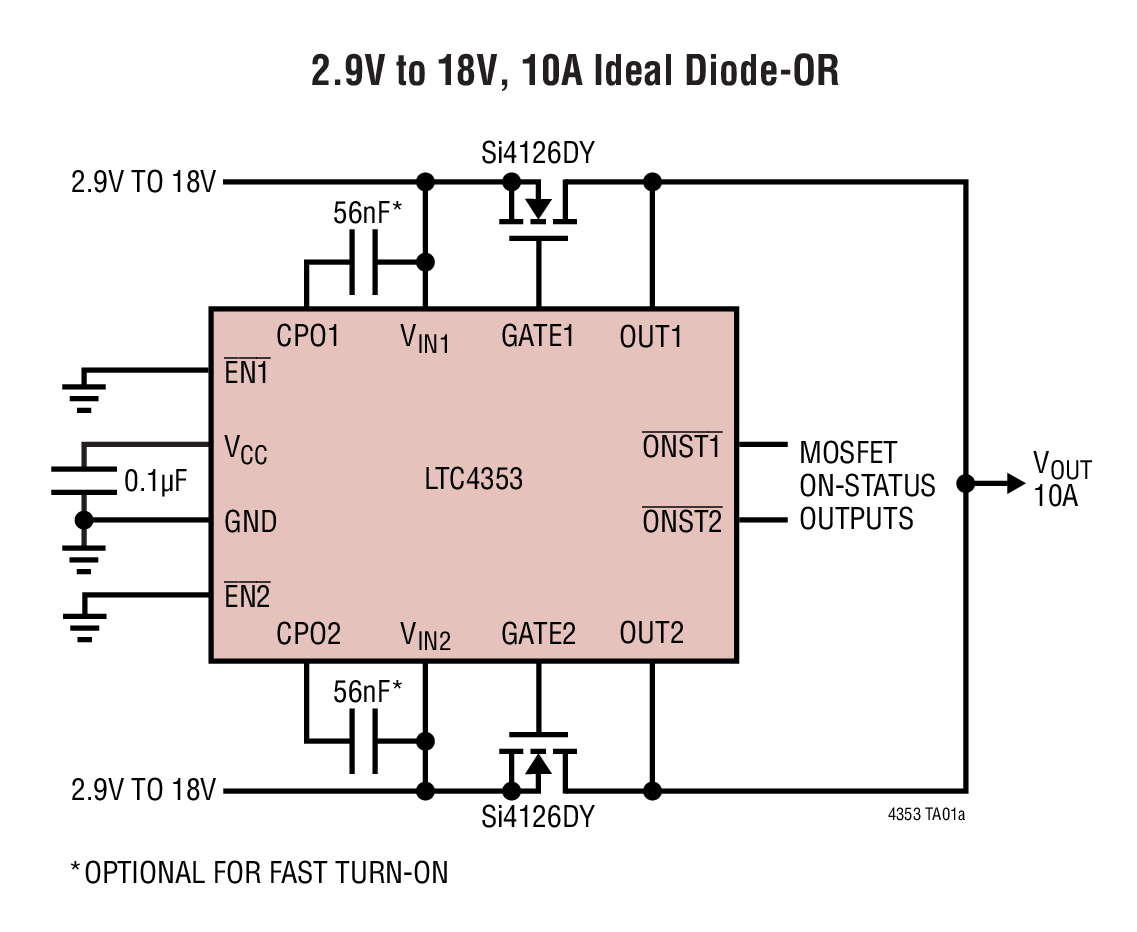

LTC®4353 可控制外部 N 沟道 MOSFET 以实现理想二极管功能。该器件可替代两个高功率肖特基二极管及相关联的散热器，从而节省了功率和占板面积。理想二极管功能可实现低损耗电源“或”及电源保持应用。

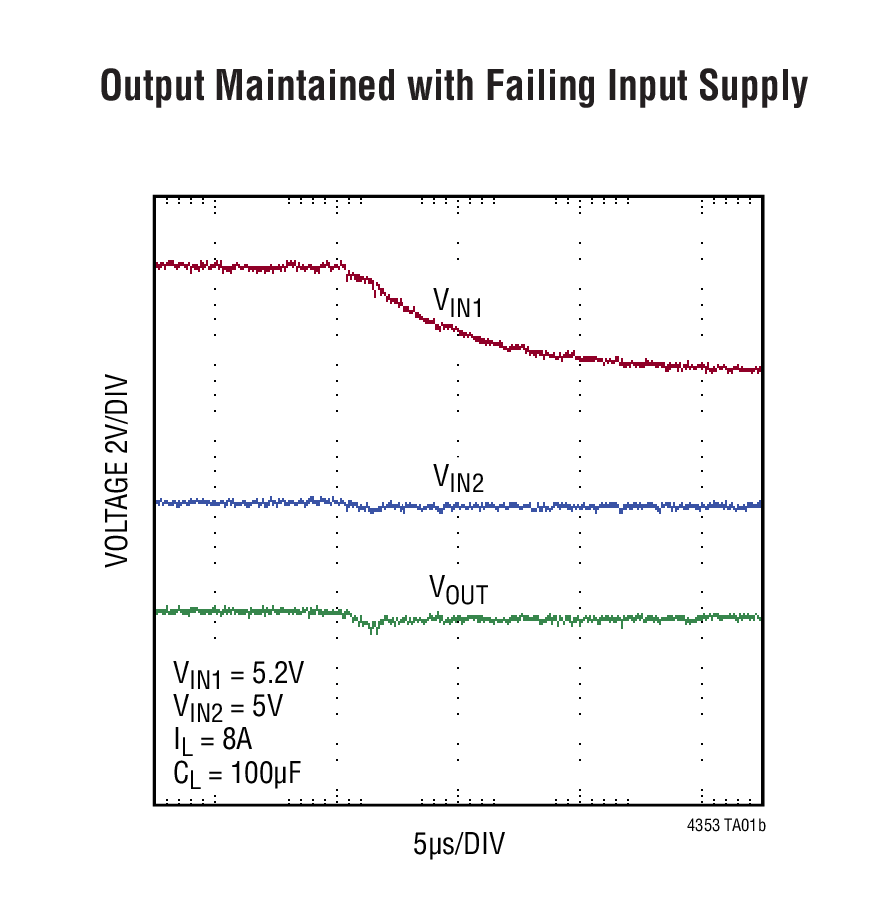

LTC4353 可调节 MOSFET 两端的正向电压降，以确保二极管“或”应用中的平滑电流转换。快速接通减小了电源切换期间的负载电压降。如果输入电源发生故障或短路，则快速关断可较大限度地抑制反向电流瞬变。

该控制器可在 2.9V 至 18V 的电源范围内运作。倘若两个电源均低于 2.9V，则需要在 VCC 引脚上连接一个外部电源。使能输入可用于关断 MOSFET 以及把控制器置于一种低电流状态。状态输出负责指示 MOSFET 是处于导通还是关断状态。


应用

  • 冗余电源
  • 电源保持
  • 高可用性系统和服务器
  • 电信和网络基础设施

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

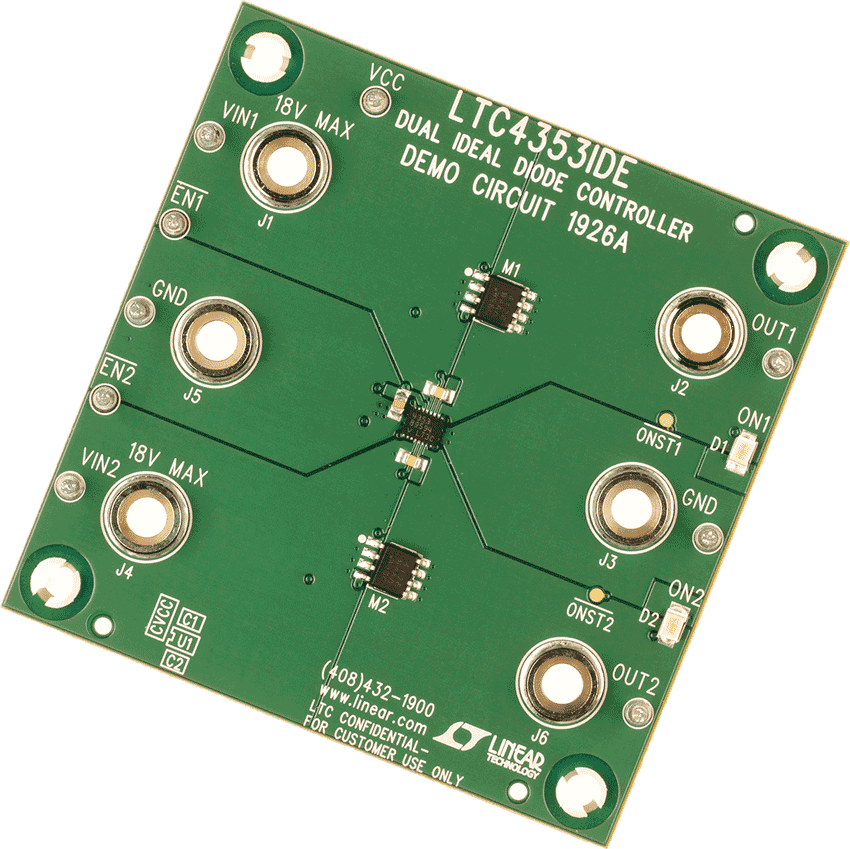

评估套件 (1)

参考资料

  • 查看全部 (4)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 用户手册 (1)
  • 产品选型手册 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    LTC4353

    配套产品推荐

    LTC4353 配套产品

    推荐 使用的相关器件

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    LTC4353CDE#PBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC4353CDE#TRPBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC4353CMS#PBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC4353CMS#TRPBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC4353IDE#PBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC4353IDE#TRPBF 材料声明 质量和可靠性 16-Lead DFN (4mm x 3mm w/ EP)
    LTC4353IMS#PBF 材料声明 质量和可靠性 16-Lead MSOP
    LTC4353IMS#TRPBF 材料声明 质量和可靠性 16-Lead MSOP
    Wafer Fabrication Data R536 Reliability Data
