概览

优势和特点

  • 允许电路板在带电的 PCI Express® 背板上安全地插拨
  • 可控制两个独立的 PCI Express 插槽
  • 主电源和辅助电源的独立控制
  • 为 12V 电源输入引脚提供了 20V 的额定电压保护
  • 集成 0.25Ω AUX 开关
  • 不超过 1µs 的故障限
  • 强制接通测试模式
  • 可调电源电压加电斜率
  • N 沟道 MOSFET 的高压侧驱动器
  • 热停机保护
  • 采用 38 引脚 QFN 和 36 引脚 SSOP 封装
  • 产品详情

    LTC®4242 热插拨 (Hot Swap) 控制器允许对 PCI Express 背板进行电路板的安全插拨 (针对两个独立插槽)。外部 N 沟道晶体管负责控制 12V 和 3.3V 电源,而集成开关则用于控制 3.3V 辅助电源。12V 和 3.3V 电源均能够调整上电斜率。双级电路断路器和快速有源限流电路可保护所有电源免遭过流故障的损坏。

    布设在 VCC 引脚的电源滤波器使 LTC4242 能够承受电源瞬变。EN 输入负责检测 PCI Express 插槽中是否有板卡插入。FAULTAUXFAULT 输出分别用于在主电源和辅助电源上出现过流时向系统发出警示信号。PGOODAUXPGOOD 输出则负责指示正确的主电源和辅助电源输出。


    应用

  • 基于 PCI Express 的 PC 和服务器
  • 面向三路电源系统的热插拨应用
  • 产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

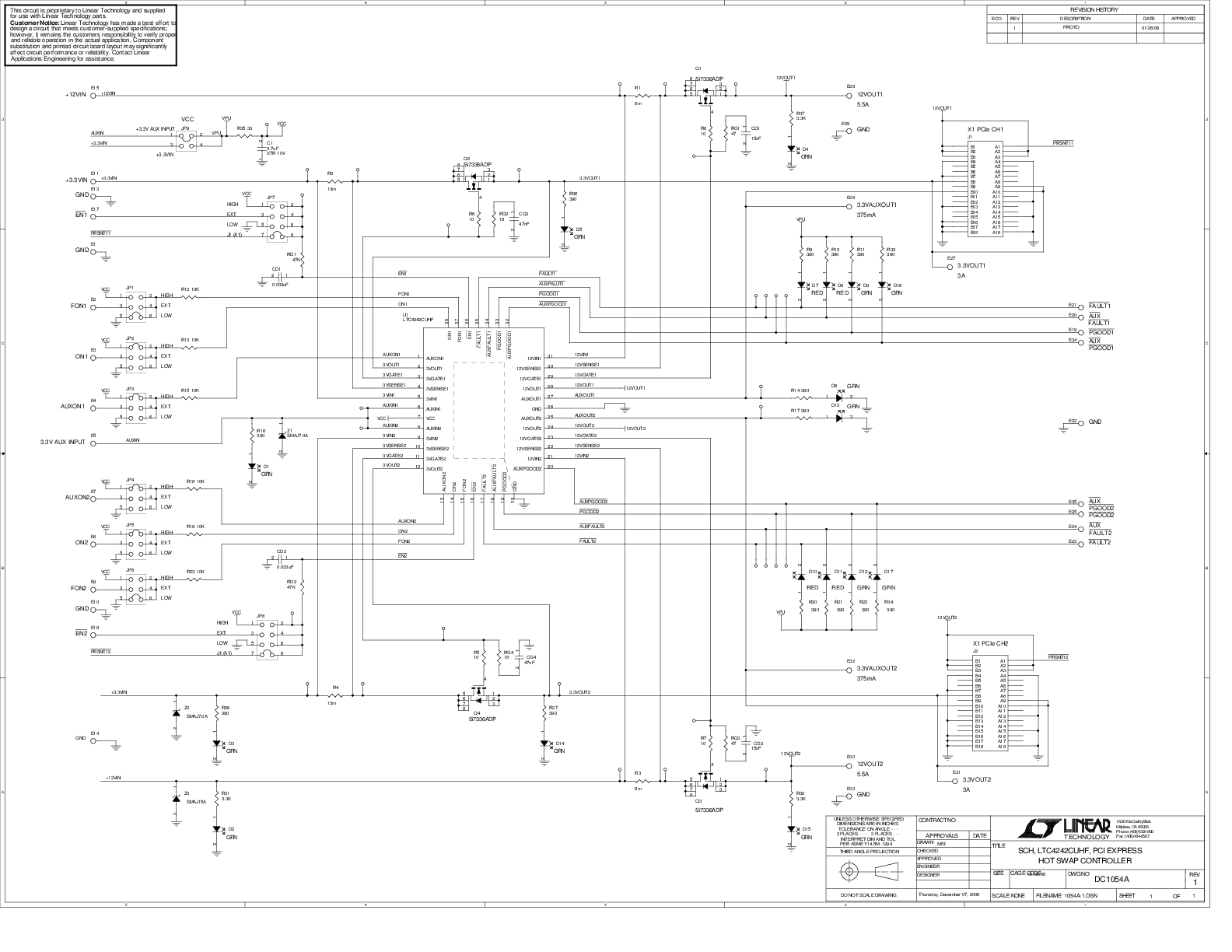

    评估套件 (1)

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号:

    LTC4242
