LTM2886

具固定 ±5V 和可调 5V 稳定电源的 SPI / 数字或 I2C μModule 隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 6 通道逻辑隔离器:2500VRMS (持续 1 分钟)
  • 正待 UL-CSA 标准认可文档 #E151738
  • 隔离型 DC 电源:
    • 3V 至 5V 可调 (在高达 100mA)
    • ±5V 固定 (在高达 100mA)
  • 无需外部组件
  • SPI / 数字 (LTM2886-S) 或 I2C (LTM2886-I) 选项
  • 可承受高共模瞬变:30kV/μs
  • 高速操作:
    • 10MHz 数字隔离
    • 4MHz / 8MHz SPI 隔离
    • 400kHz I2C 隔离
  • 3.3V (LTM2886-3) 或 5V (LTM2886-5) 工作电压
  • 1.62V至5.5V(LTM3886-S)或3V至5.5 V(LTM2886-I)逻辑电源
  • 可在隔离势垒两端提供 ±10kV ESD HBM
  • 最大连续工作电压:560VPEAK
  • 低电流停机模式 (<10μA)
  • 扁平 (15mm x 11.25mm x 3.42mm) BGA 封装
更多细节
show more Icon

LTM2886 是一款完整的电流数字 µModule®(微型模块) 隔离器。其无需使用外部组件。单个 3.3V 或 5V 电源通过一个集成型隔离式 DC/DC 转换器为接口的两侧供电。一个逻辑电源引脚提供了与 1.62V 至 5.5V 不同逻辑电平的简易连接,这与主电源无关。

可用选项符合 SPI 和 I2C (仅限主控器模式) 规范。

隔离侧包括固定的 ±5V 电源和可调的 5V 电源,它们各能提供 100mA 以上的负载电流。5V 可调电源可以采用一个外部分压器进行设置。

耦合电感器和一个隔离式电源变压器在输入和输出逻辑接口之间提供了 2500VRMS 的隔离度。该器件非常适合于那些接地环路断开的系统,允许很大的共模电压范围。在共模瞬变 >30kV/μs 的情况下,通信不会出现中断。

应用

  • 隔离型 SPI 或 I2C 接口
  • 工业系统
  • 测试与测量设备
  • 断开接地环路

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTM2886CY-3I#PBF
  • HTML
  • HTML
LTM2886CY-3S#PBF
  • HTML
  • HTML
LTM2886CY-5I#PBF
  • HTML
  • HTML
LTM2886CY-5S#PBF
  • HTML
  • HTML
LTM2886HY-3I#PBF
  • HTML
  • HTML
LTM2886HY-3S#PBF
  • HTML
  • HTML
LTM2886HY-5I#PBF
  • HTML
  • HTML
LTM2886HY-5S#PBF
  • HTML
  • HTML
LTM2886IY-3I#PBF
  • HTML
  • HTML
LTM2886IY-3S#PBF
  • HTML
  • HTML
LTM2886IY-5I#PBF
  • HTML
  • HTML
LTM2886IY-5S#PBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM2886CY-3I#PBF

量产

LTM2886CY-3S#PBF

量产

LTM2886CY-5I#PBF

量产

LTM2886CY-5S#PBF

量产

LTM2886HY-3I#PBF

量产

LTM2886HY-3S#PBF

量产

LTM2886HY-5I#PBF

量产

LTM2886HY-5S#PBF

量产

LTM2886IY-3I#PBF

量产

LTM2886IY-3S#PBF

量产

LTM2886IY-5I#PBF

量产

LTM2886IY-5S#PBF

量产

2月 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2886CY-3I#PBF

量产

LTM2886CY-3S#PBF

量产

LTM2886CY-5I#PBF

量产

LTM2886CY-5S#PBF

量产

LTM2886HY-3I#PBF

量产

LTM2886HY-3S#PBF

量产

LTM2886HY-5I#PBF

量产

LTM2886HY-5S#PBF

量产

LTM2886IY-3I#PBF

量产

LTM2886IY-3S#PBF

量产

LTM2886IY-5I#PBF

量产

LTM2886IY-5S#PBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM2886CY-3I#PBF

量产

LTM2886CY-3S#PBF

量产

LTM2886CY-5I#PBF

量产

LTM2886CY-5S#PBF

量产

LTM2886HY-3I#PBF

量产

LTM2886HY-3S#PBF

量产

LTM2886HY-5I#PBF

量产

LTM2886HY-5S#PBF

量产

LTM2886IY-3I#PBF

量产

LTM2886IY-3S#PBF

量产

LTM2886IY-5I#PBF

量产

LTM2886IY-5S#PBF

量产

2月 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

LTM2886CY-3I#PBF

量产

LTM2886CY-3S#PBF

量产

LTM2886CY-5I#PBF

量产

LTM2886CY-5S#PBF

量产

LTM2886HY-3I#PBF

量产

LTM2886HY-3S#PBF

量产

LTM2886HY-5I#PBF

量产

LTM2886HY-5S#PBF

量产

LTM2886IY-3I#PBF

量产

LTM2886IY-3S#PBF

量产

LTM2886IY-5I#PBF

量产

LTM2886IY-5S#PBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 4

reference details image

DC1790A-A

LTM2886-3S演示板 | SPI µModule隔离器(3.3V电源)

zoom

DC1790A-A

LTM2886-3S演示板 | SPI µModule隔离器(3.3V电源)

LTM2886-3S演示板 | SPI µModule隔离器(3.3V电源)

产品详情

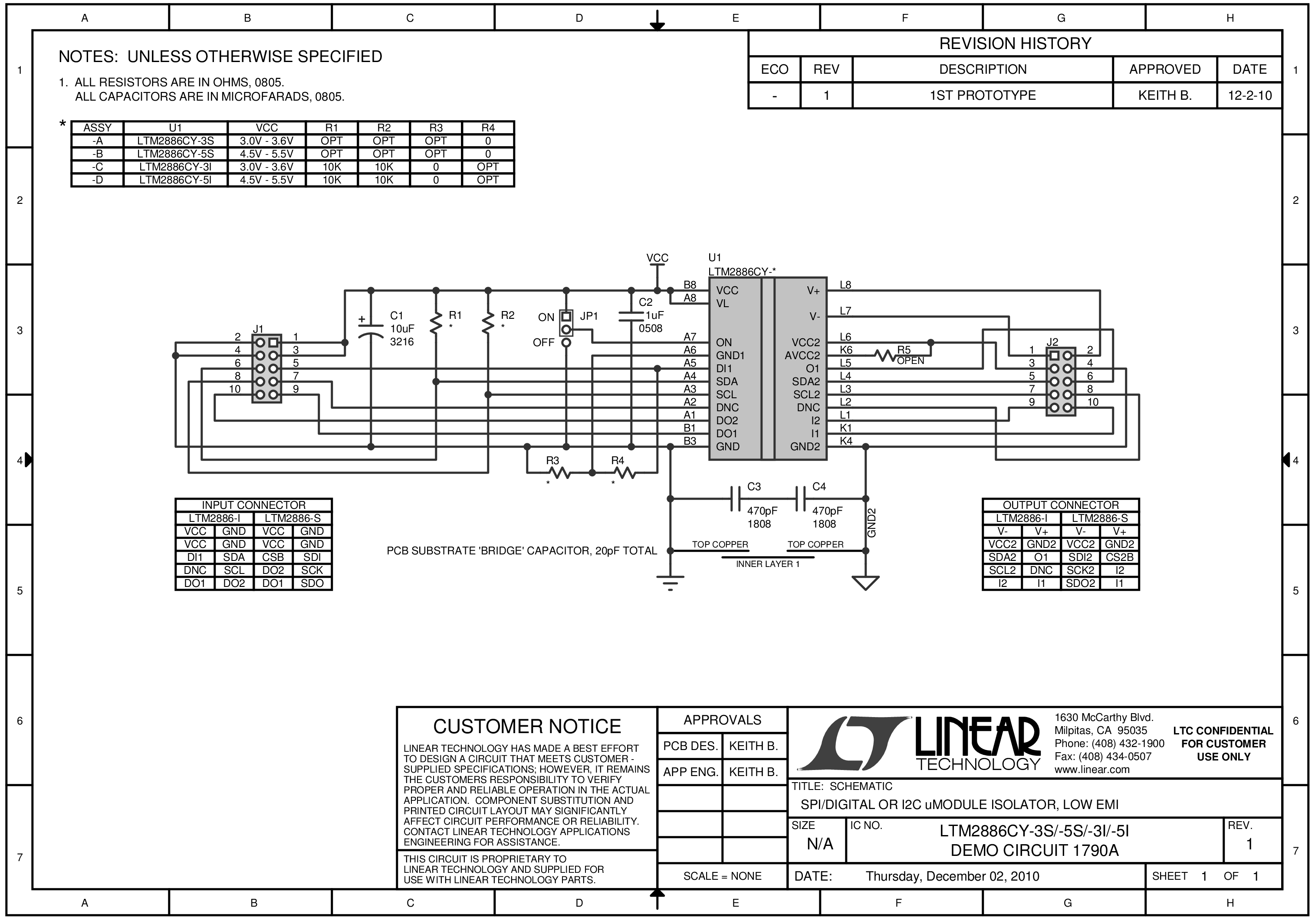

演示电路1790A是一款串行外设接口总线(SPI)或IC间总线(I2C) μModule™隔离器,具有固定±5V和可调5V稳压电源,内置LTM2886。该演示电路具有EMI优化电路配置和印刷电路板布局。所有器件均集成在μModule隔离器中。该演示电路采用VCC外部单电源供电。该器件产生可通过外部编程电阻调整的VCC2输出电压,以及V+固定电压。它通过LTC的隔离器μModule技术在隔离栅上传递所有必要的信号。
