AD7798

量产

3通道、低噪声、低功耗、16位、Σ-Δ型ADC，内置片内仪表放大器

数据手册 (Rev. B) 产品选型表

产品模型: 2

Viewing:

概述

均方根(RMS)噪声：
27 nV（4.17 Hz、AD7799）
65 nV（16.7 Hz、AD7799）
40 nV（4.17 Hz、AD7798）
85 nV（16.7 Hz、AD7798）
电流：380 μA（典型值）
省电模式：1 μA（最大值）
更新速率：4.17Hz至470Hz 3差分输入
低噪声可编程增益仪表放大器
内部时钟振荡器

50 Hz/60 Hz同时抑制
基准电压检测
低端功率开关
可编程数字输出
熔断电流
电源：2.7 V至5.25 V

AD7798/AD7799均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声、带有三个差分模拟输入的16位/24位Σ-Δ型ADC。它还集成了片内低噪声仪表放大器，因而可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时，AD7799的均方根(RMS)噪声为27 nV，AD7798的均方根(RMS)噪声为40 nV。

片内特性包括一个低端功率开关、基准电压检测、可编程数字输出引脚、熔断电流控制和一个内部时钟振荡器。输出数据速率可通过软件编程设置，可在4.17 Hz至470 Hz的范围内变化。

这些器件采用2.7 V至5.25 V电源供电，AD7798的典型功耗为300 µA，而AD7799的典型功耗为380 µA，两款器件均采用16引脚TSSOP封装。

应用

电子秤

压力测量

应变计传感器

气体分析

工业过程控制

仪器仪表

便携式仪器仪表

血液分析

智能发射器

液体/气体色谱6位DVM

产品模型: 2

参考资料

数据手册 1

AD7798/AD7799: 3-Channel, Low Noise, Low Power, 16-/24-Bit, Sigma Delta ADC with On-Chip In-Amp Data Sheet (Rev.B) 12/08/2004

应用笔记 13

AN-202: IC放大器用户指南：去耦、接地及其他一些要点 (Rev.0) 01/28/2010

AN-311: 如何切实有效地保护CMOS电路不受电源过压影响 (Rev.0) 10/10/2002

AN-968: 电流源：方案与电路 (Rev.0) 01/26/2010

AN-101: 交会图发生器加快模数转换器评估 (Rev.0) 11/29/2010

AN-397: 标准线性集成电路的电诱发损坏 (Rev.0) 12/20/2010

AN-615: 峰峰值分辨率与有效分辨率 (Rev.0) 11/08/2010

AN-283: Σ-Δ型ADC和DAC[中文版] (Rev.0) 09/24/2002

AN-388: 使用Σ-Δ转换器—第一部分[中文版] (Rev.0) 09/25/2002

AN-389: 使用Σ-Δ转换器—第二部分[中文版] (Rev.0) 09/25/2002

AN-607: Selecting a Low Bandwidth (<15 kSPS) Sigma-Delta ADC 10/01/2006

AN-347: Shielding and Guarding 02/14/2015

AN-1479: ADuCM4050 SPI Flow Control Modes 08/13/2025

AN-2565: Single Supply, Micropower Toxic Gas Detector Using an Electrochemical Sensor 08/20/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7798BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
AD7798BRUZ-REEL	16-Lead TSSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

5月 20, 2024 - 23_0143 Qualification of an Alternate Wafer Fab Site for 0.5um TSMC CMOS Process
		PCN23_0143_Form Material_Report Detailed Change Description Delta Qualification Matrix Qualification Results Summary
AD7798BRUZ	量产
AD7798BRUZ-REEL	量产
4月 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
AD7798BRUZ	量产
AD7798BRUZ-REEL	量产
1月 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
AD7798BRUZ	量产
AD7798BRUZ-REEL	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
基准电压源 4
ADR381	量产	2.048 V和2.5 V带隙基准电压源
ADR391	量产	2.5 V微功耗、低噪声、精密基准电压源，内置关断功能
ADR421	量产	超精密、低噪声、2.500 V XFET®基准电压源
ADR431	量产	超低噪声XFET基准电压源，具有吸电流和源电流能力

运算放大器 4
AD8639	量产	16V 自稳零、轨对轨输出运算放大器(双通道)
AD8539	量产	低功耗、精密、自稳零运算放大器
ADA4505-2	量产	双通道10 μA，轨对轨I/O，零输入，交越失真放大器
ADA4051-2	量产	1.8V微功耗、零漂移、轨到轨输入/输出放大器

工具及仿真模型

设计工具 1

AD7785/AD7790/AD7791/AD7792/AD7793/AD7794/AD7795/AD7796/AD7797/AD7798/AD7799 Digital Filter Model

Σ-Δ型ADC指南

交互式图形工具，显示理想Σ-Δ型ADC的行为。

评估套件

AD7798 评估板

立即购买更多内容

产品详情

EVAL-AD7798EBZ是用于AD7798的全功能评估板。该评估板可通过标准的USB接口连接到PC。用户通过随附的软件可以对ADC的性能执行详尽分析。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。

资料

AD779x GitHub no-OS Driver Source Code
2012/12/21

EVAL-AD7798 Technical Note
2013/2/6

软件

AD7798 Evaluation Software
341620 kB

参考电路

使用电化学传感器的单电源、微功耗有毒气体探测器

查看参考设计详情

特性和优点

完整的电化学传感器
低功耗
单电源

使用部分

设计和集成工具

CN0234 设计和集成文件
966 kB

Dual Gas Sensor Simplified Schematic

带温度补偿功能的双通道电化学气体传感器

查看参考设计详情

特性和优点

双通道电化学气体传感器
温度补偿
16位数字化

使用部分

设计和集成工具

CN0396 Design & Integration Files
1.72 M

Ultralow Power, Single-Supply, 16-Bit Voltage Input ADC

适用于智能农业的超低功耗光识别系统

查看参考设计详情

特性和优点

彩色光识别系统
智能农业应用
16位数字化
低功耗
Arduino兼容扩展板格式

使用部分

设计和集成工具

CN0397 Design & Integration File
1.31 M

Figure 1. CN0548 Block Diagram

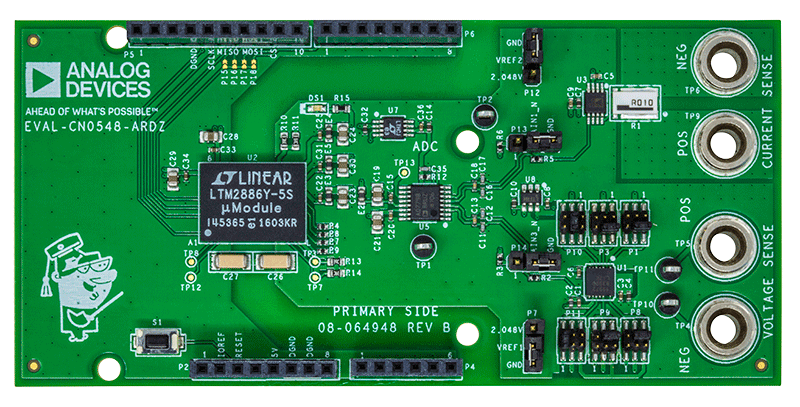

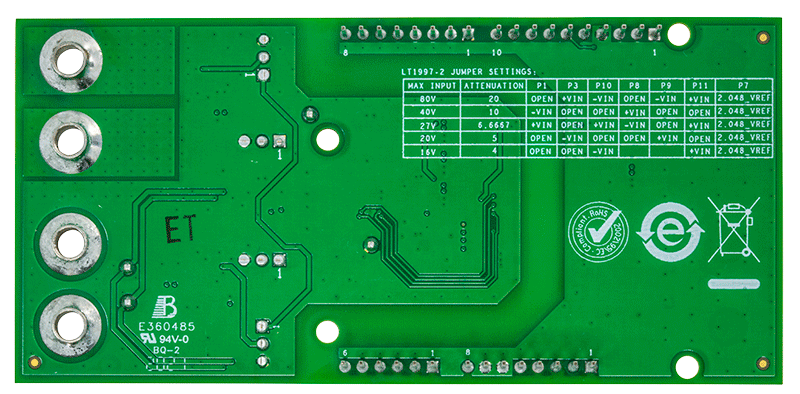

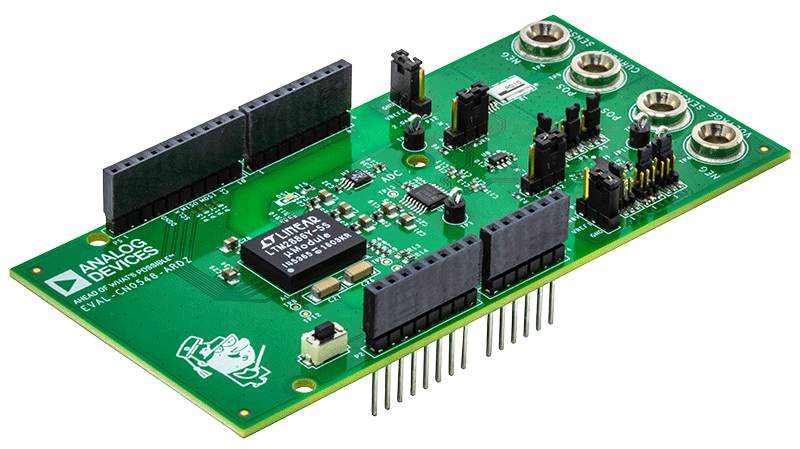

隔离式高电压、高电流测量模块

查看参考设计详情

特性和优点

宽电流(+/-10 A)和电压(80 V)输入范围
可配置增益/衰减设置
电气隔离
尺寸兼容Arduino

使用部分

设计和集成工具

CN0548 Design Files
4.98 M

视频

VIDEO Â· 2022-08-19

CN0548：隔离式高电压、高电流测量模块

VIDEO Â· 2022-05-13 01:02

CN0548: Isolated High Voltage, High Current, Measurement Module

带可编程增益跨阻放大器和同步检波器的双通道色度计

查看参考设计详情

特性和优点

双通道RGB色度计
高灵敏度、低噪声跨导放大器
可编程增益TIA

使用部分

资料

AD7793 IIO Low Power Sigma-Delta ADC Linux Driver

设计和集成工具

CN0312 设计和集成文件
780 kB
