概览

优势和特点

  • 特性 PSRR：100 dB（最小值）
  • CMRR：105 dB（典型值）
  • 极低的电源电流：每个放大器为10 μA（最大值）
  • 单电源电压：1.8 V～5 V或双电源电压：±0.9 V～±2.5 V
  • 轨对轨输入与输出
  • 失调电压：2.5 mV（最大值）
  • 极低的输入偏置电流：0.5 pA（典型值）

产品详情

ADA4505-2是一款双通道微功耗放大器，具有轨对轨输入与输出摆幅，采用1.8 V～5 V单电源或±0.9 V～±2.5 V双电源供电。这款低成本放大器采用新式的电路技术，具有零输入交越失真（出众的PSRR与CMRR性能）以及极低的偏置电流，工作时每个放大器的电源电流不到10μA。这些特性的结合使得ADA4505-2放大器成为电池供电应用的理想选择，因为它可以使得整个电池寿命周期内因电源电压波动而引起的误差较小，而且即使对于轨对轨输入运算放大器也能保持较高的共模抑制比。

ADA4505-2放大器非常适合于电池供电的遥控传感器、手持仪器以及消费类设备、危险探测（例如，烟、火与气体）以及病人监护仪等应用。

ADA4505-2在-40°C～+85°C的工业温度范围以及-40°C～+125°C的扩展工业温度范围内达到规定的技术指标。ADA4505-2双通道放大器采用标准的8引脚MSOP封装。ADA4505-2是ADI公司不断扩大的零交越运算放大器系列的成员之一，此系列中的AD8506也采用1.8 V～5 V单电源或±0.9 V～±2.5 V双电源供电。

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 应用笔记 (1)
  • 中文系统方案 (2)
  • 每月推荐 (1)
  • 参考电路 (2)
  • 技术文章 (2)
  • 非常见问题解答 (1)
    • Document Type

    工具及仿真模型

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    LTspice

    LTspice中提供以下器件型号：

    ADA4505

    SPICE模型

    设计工具

    模拟滤波器向导

    使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

    模拟光电二级管向导

    使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

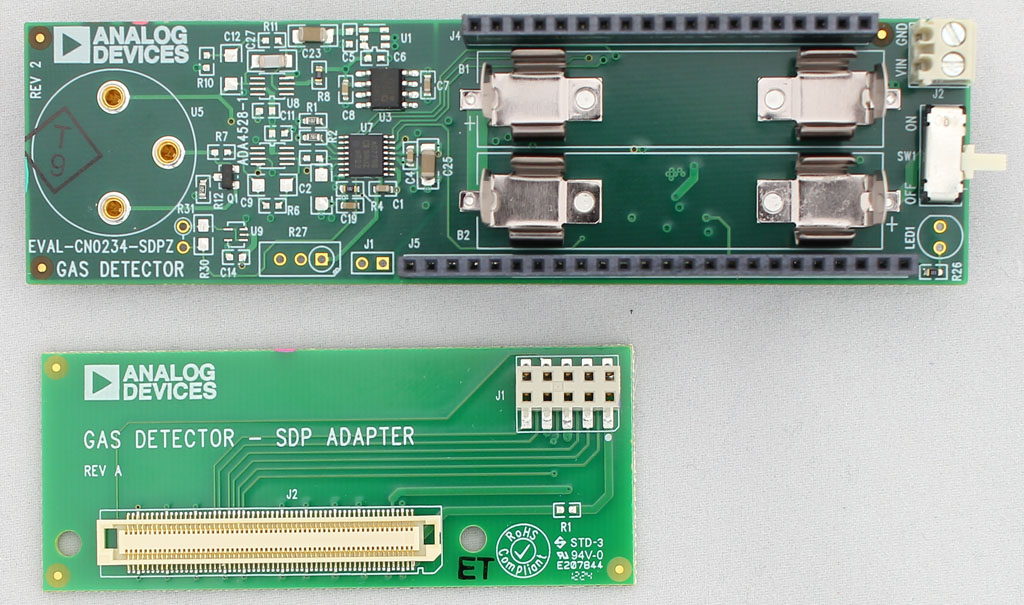

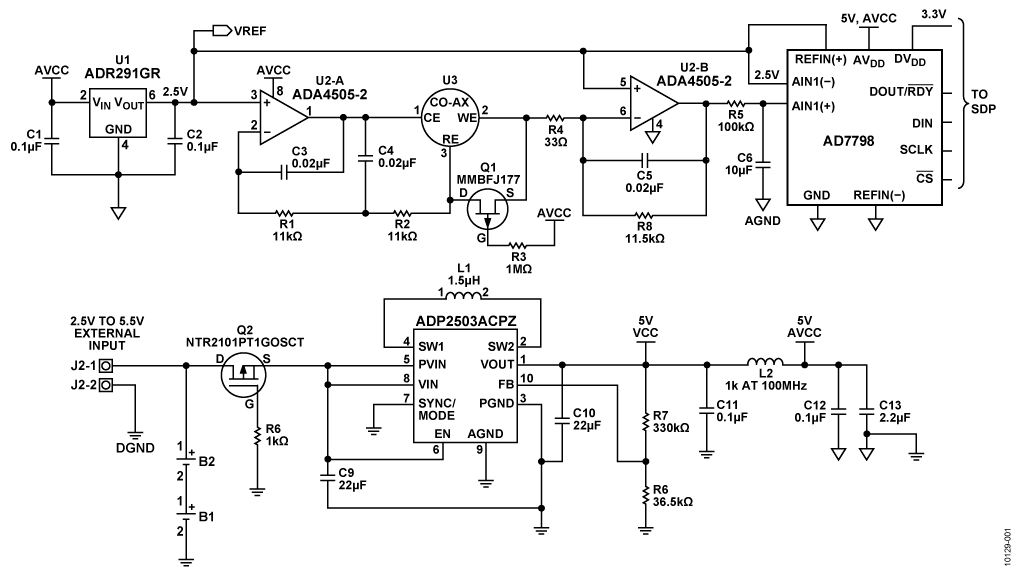

    参考电路 (1)
