概览
优势和特点
- 电源电流:1 µA(最大值)
- 失调电压:1 mV(最大值)
- 单电源或双电源供电
- 轨到轨输入和输出
- 无反相
- 单位增益稳定
产品详情
AD8500是一款低功耗、精密CMOS运算放大器,最大电源电流为1 µA,最大失调电压为1 mV,典型输入偏置电流为1 pA,以轨到轨输入和输出方式工作。它采用+1.8 V至+5.5 V单电源或±0.9 V至±2.75 V双电源供电。AD8500具有低功耗、低输入偏置电流以及轨到轨输入和输出特性,特别适合各种电池供电的便携式应用。潜在应用包括ECG、脉冲监控器、血糖仪、烟火探测器、振动监测仪和备用电池传感器。
此外还具有轨到轨输入和输出摆幅能力,有助于采用极低电压工作的系统达到最大的动态范围和信噪比。AD8500的低失调电压特性使它可以用在高增益系统中,而不会产生过大的输出失调误差,并且能够在无需进行系统校准的情况下提供高精度操作。
AD8500的额定温度范围为−40°C至+85°C工业温度范围,也可以在−40°C至+125°C扩展工业温度范围内工作,采用5引脚SC70表面贴装封装。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (2)
参考资料
-
CN0397: 适用于智能农业的超低功耗光识别系统 (Rev. 0)10/18/2016
-
精密电子秤测量和有毒气体检测11/28/2018
-
室內有毒氣體濃度檢測的物聯網應用10/15/2018
-
如何将光强度转换为一个电学量6/1/2019
工具及仿真模型
SPICE模型

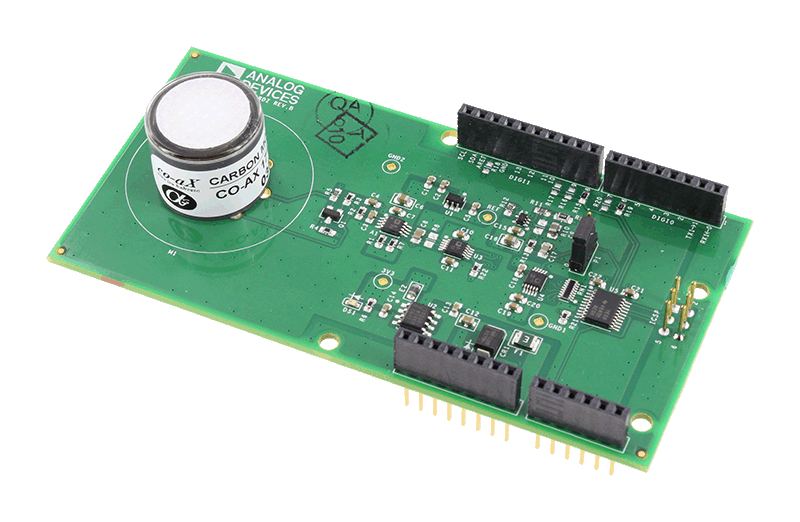

参考电路 (2)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD8500AKSZ-REEL7 | 材料声明 | 质量和可靠性 | 5-Lead SC70 | |
Wafer Fabrication Data |
