概览
优势和特点
- 无需外部电阻:
差动放大器，增益：½、1或2
单端放大器：40种以上不同增益
将基准电压设置为电源电压的一半 - 出色的交流特性
带宽：15 MHz
压摆率：30 V/µs - 高精度直流性能
增益误差：0.08%（最大值）
增益漂移：10 ppm/°C（最大值）

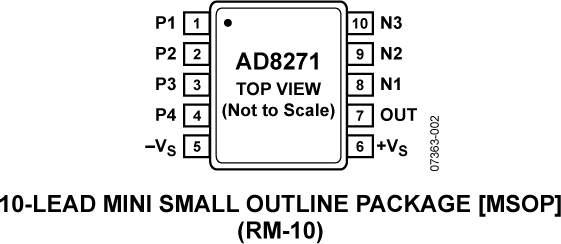

共模抑制比：80 dB（最小值，G = 2） - 10引脚MSOP封装
- 电源电流：2.6 mA
- 电源电压范围：±2.5 V至±18 V
产品详情
AD8271是一款低失真、精密差动放大器，内部具有增益设置电阻。它可以配置为高性能差动放大器，增益为½、1或2，而无需外部器件。它也可以提供40种以上的单端配置，增益范围为−2至+3。AD8271采用10引脚MSOP封装。该器件可以采用单电源或双电源供电，最大电源电流仅为2.6 mA。额定温度范围为−40°C至+85°C工业温度范围，并且完全符合RoHS标准。
欲了解AD8271的双通道版本，请参考 AD8270 数据手册。
应用
数据手册, Rev PrA, 10/2008
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AN-1579: High Voltage, High Precision Current Sensing with Output Level Shifting Using the AD8210 Current Sense Amplifier and the AD8274 Difference Amplifier (Rev. A)10/3/2018PDF211 K
-
AN-1581: High Speed Instrumentation Amplifier Using the AD8271 Difference Amplifier and the ADA4627-1 JFET Input Op Amp (Rev. B)9/2/2018PDF128 K
-
ADI双光束分光光度计演示系统和解决方案3/22/2019
-
CN0312：带可编程增益跨阻放大器和同步检波器的双通道色度计3/29/2013PDF543 kB
-
CN-012211/18/2010PDF310 kB
-
深入了解差动放大器2/1/2014 模拟对话
-
CareFusion与ADI之间的探讨：优化EEG放大器的性能并降低7/1/2011
-
带精密电源基准电平转换 的高性能差分放大器10/1/2010 模拟对话
-
差动放大器构成精密电流源的核心9/1/2009 模拟对话
-
分立差动放大器与集成解决方案5/1/2019
参考电路 (1)
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD8271ARMZ | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD8271ARMZ-R7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD8271BRMZ | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD8271BRMZ-R7 | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| AD8271BRMZ-RL | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data |
