概览
优势和特点
- ±2 V至±6 V双电源供电
- 2 V至12 V单电源供电
- 汽车应用温度范围：-40ºC至+125ºC
- 泄漏电流：<0.2 nA
- 导通电阻：52 Ω（整个信号范围内）
- 轨到轨开关工作
- 16引脚LFCSP/TSSOP封装
- 典型功耗：<0.1 μW
- TTL/CMOS兼容型输入
- 封装可升级到74HC4053和MAX4053/MAX4583
产品详情

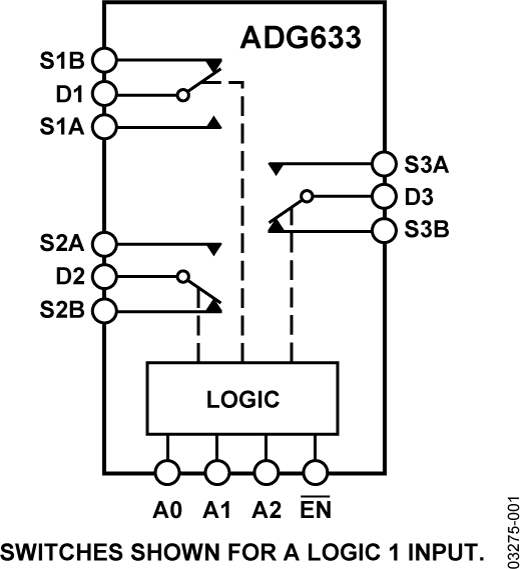

ADG633是一款低压CMOS器件，内置三个独立可选的单刀双掷(SPDT)开关。 额定电源电压为±5 V、5 V和3 V。ADG633开关的接通条件是相关的控制输入为逻辑低电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。该器件提供 EN 输入，用来使能或禁用器件。禁用时，所有通道均关断。ADG633采用增强型工艺设计，具有低功耗和高开关速度特性。低功耗和2 V至12 V的工作电压范围，使它非常适合电池供电的便携式仪表应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入均具有0.8 V至2.4 V逻辑阈值，确保使用+5 V单电源或±5 V双电源时兼容TTL/CMOS逻辑。

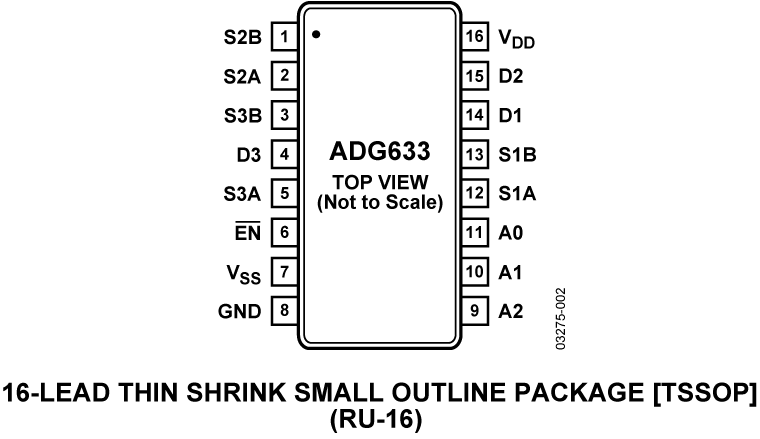

ADG633提供小型、16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP两种封装。
产品聚焦
- 单电源、双电源供电。ADG633为高性能开关，保证额定电源电压为±5 V、+5 V和+3 V。
- 汽车应用温度范围：−40°C至+125°C。
- 保证先开后合式开关动作。
- 低功耗：<0.1 μW（典型值）。
- 小型、16引脚TSSOP和16引脚、4 mm × 4 mm LFCSP封装。
应用
- 汽车应用
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 音频和视频信号路由
- 继电器替代方案
- 采样保持系统
- 工业控制系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
