ADG733

量产

CMOS、2.5 Ω、低压、三通道单刀双掷开关

数据手册 (Rev. B) 产品选型表

产品模型: 5

Viewing:

产品详情

单电源：1.8 V至5.5 V
双电源：± 2.5 V
导通电阻：2.5 Ω
导通电阻平坦度：0.5 Ω
泄漏电流：100 pA

开关时间：19 ns
ADG733：三通道单刀双掷开关
ADG734：四通道单刀双掷开关
小型TSSOP和QSOP封装
低功耗
TTL/CMOS 兼容型输入

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG733BRQZ	16-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG733BRQZ-REEL	16-Lead QSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG733BRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG733BRUZ-REEL	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG733BRUZ-REEL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 26, 2010 - 10_0001 Halogen Free Material Change for QSOP Products
		PCN10_0001_Form Material_Report Detailed Parts List Reliability Report
ADG733BRQZ	量产
ADG733BRQZ-REEL	量产
4月 5, 2021 - 21_0035 Amkor Philippines as an Alternate Site for TSSOP_4.4
		PCN21_0035_Form Material_Report Qualification Results Summary Other
ADG733BRUZ	量产
ADG733BRUZ-REEL	量产
ADG733BRUZ-REEL7	量产
1月 20, 2012 - 11_0218 Halogen Free Material Change for Certain TSSOP Products at Carsem
		PCN11_0218_Form Material_Report Qualification Report Summary
ADG733BRUZ	量产
ADG733BRUZ-REEL	量产
ADG733BRUZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

ADG733 - Analog Switches Multiplexers

LTspice中提供以下器件型号：

ADG733

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

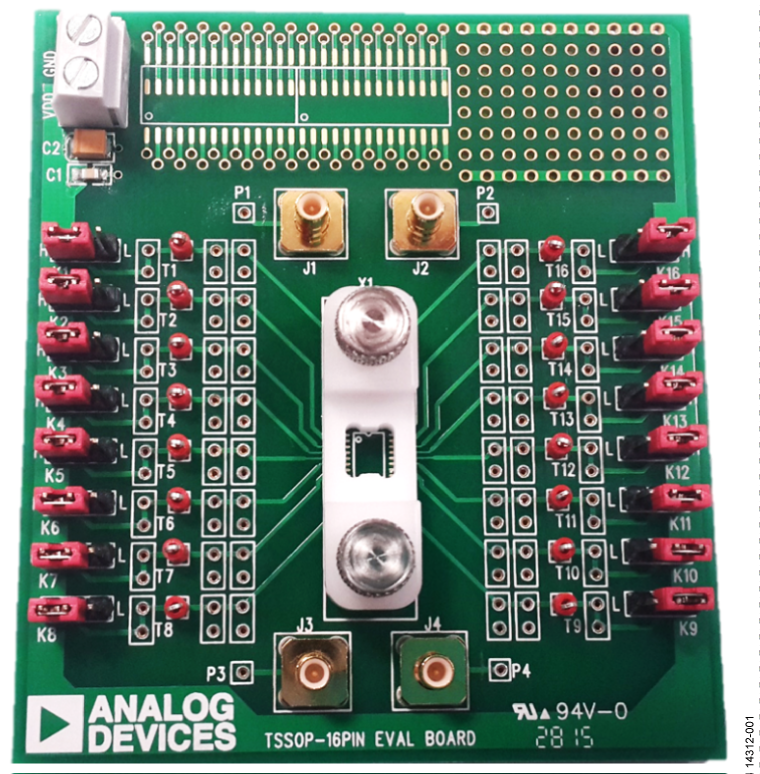

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

立即购买更多内容

特性和优点

16引脚TSSOP评估板
通过箝位轻松改用主器件
通过镀金引脚连接器添加无源元件
用于信号输入/输出的SMB连接器
板上提供额外的空间以便支持原型制作

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
