概览
优势和特点
- 低失调电压:2.5 μV(最大值)
- 低失调电压漂移:0.015 µV/°C(最大值)
- 低噪声:
- 5.6 nV/√Hz at f = 1 kHz,AV = +100
- 97 nV p-p(f = 0.1 Hz至10 Hz,AV = +100)
- 开环电压增益:130 dB (最小值)
- 共模抑制比(CMRR):135 dB(最小值)
- 电源抑制比(PSRR):130 dB(最小值)
- 单位增益交越:4 MHz(典型值)
- 单电源供电:2.2 V至5.5 V
- 双电源供电:±1.1 V至±2.75 V
- 轨到轨输入和输出
- 单位增益稳定
产品详情
ADA4528-1/ADA4528-2均为超低噪声、零漂移运算放大器,具有轨到轨输入和输出摆幅。失调电压为2.5 µV,失调电压漂移为0.015 μV/°C,噪声为97 µV p-p(0.1 Hz至10 Hz,AV = +100),因而ADA4528-1/ADA4528-2非常适合不容许存在误差源的应用。
ADA4528-1/ADA4528-2具有2.2 V至5.5 V的宽工作电源电压范围、高增益、出色的CMRR和PSRR特性,是要求低电平信号精密放大应用的理想之选,如位置和压力传感器、应变计、医疗仪器等。
ADA4528-1/ADA4528-2的额定温度范围为−40°C至+125°C扩展工业温度范围。ADA4528-1提供8引脚MSOP和8引脚LFCSP两种封装。ADA4528-2采用8引脚MSOP封装。
欲了解有关ADA4528-1/ADA4528-2的更多信息,请参考应用笔记AN-1114:最低噪声零漂移放大器具有5.6 nV/√Hz电压噪声密度。
应用- 热电偶/热电堆
- 称重传感器和桥式传感器
- 精密仪器
- 电子秤
- 医疗仪器
- 手持式测试设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

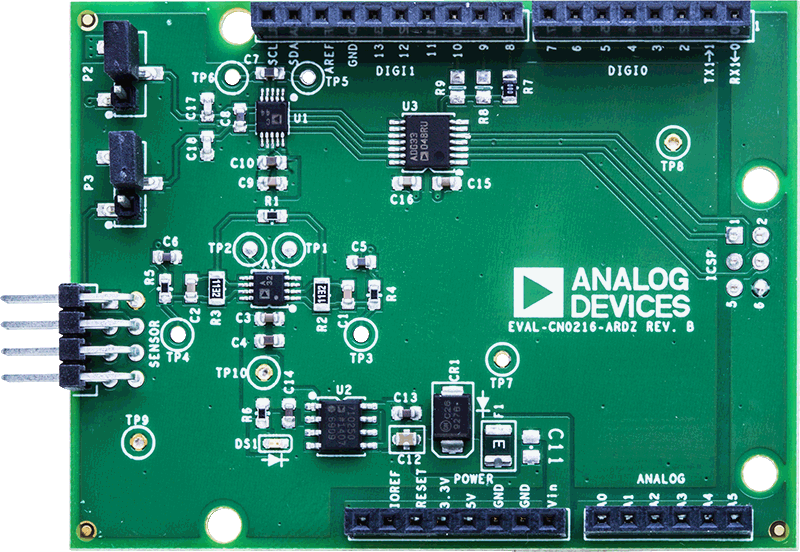

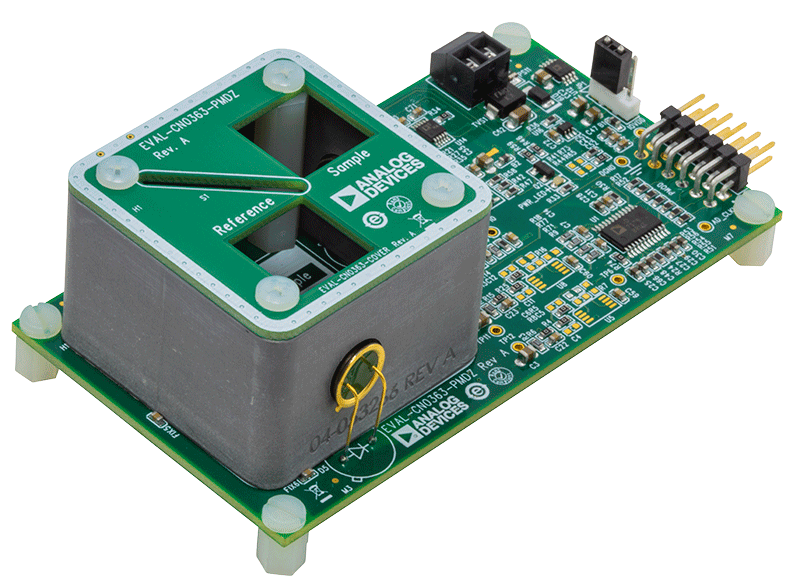

评估套件 (2)
文档
工具及仿真模型

LTspice中提供以下器件型号:
SPICE模型

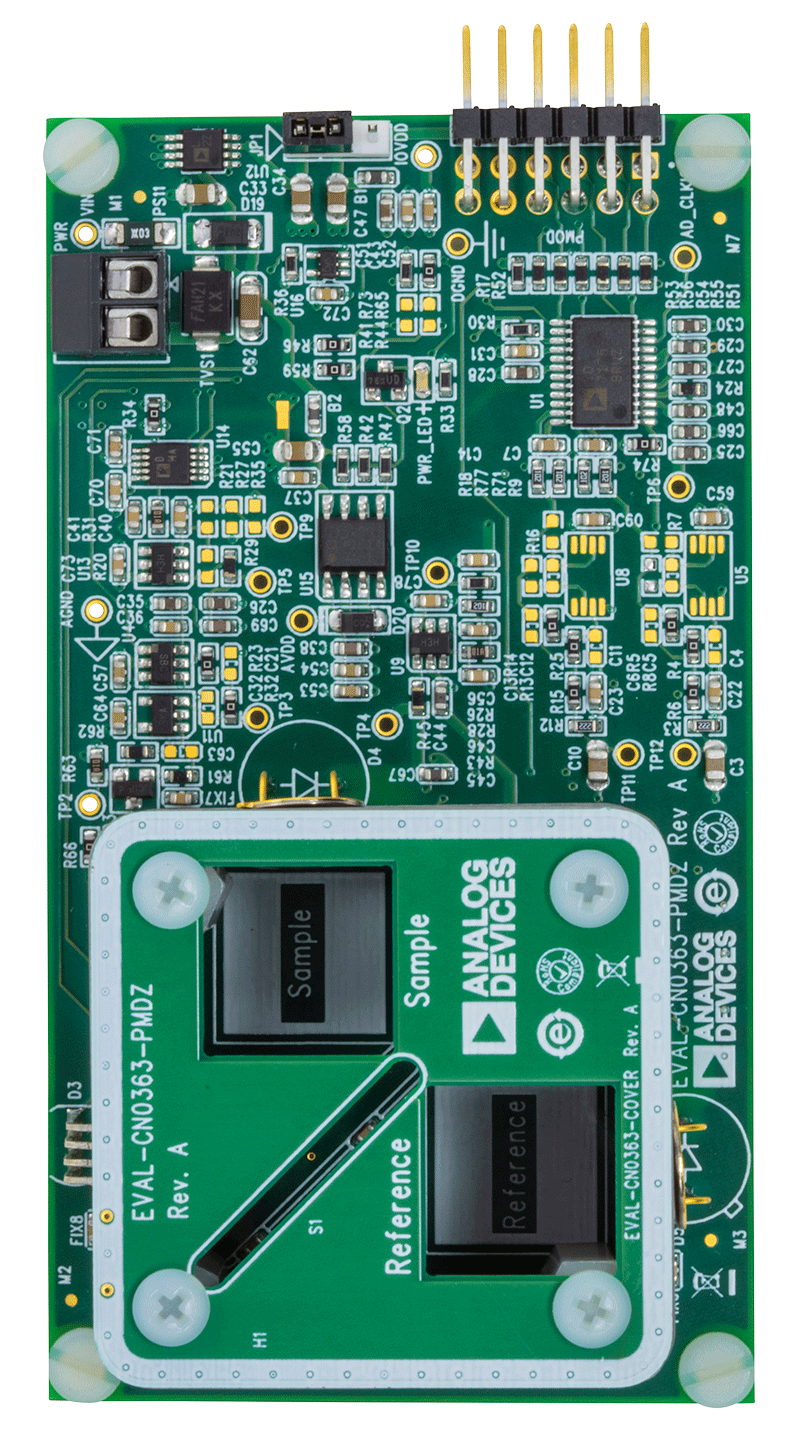

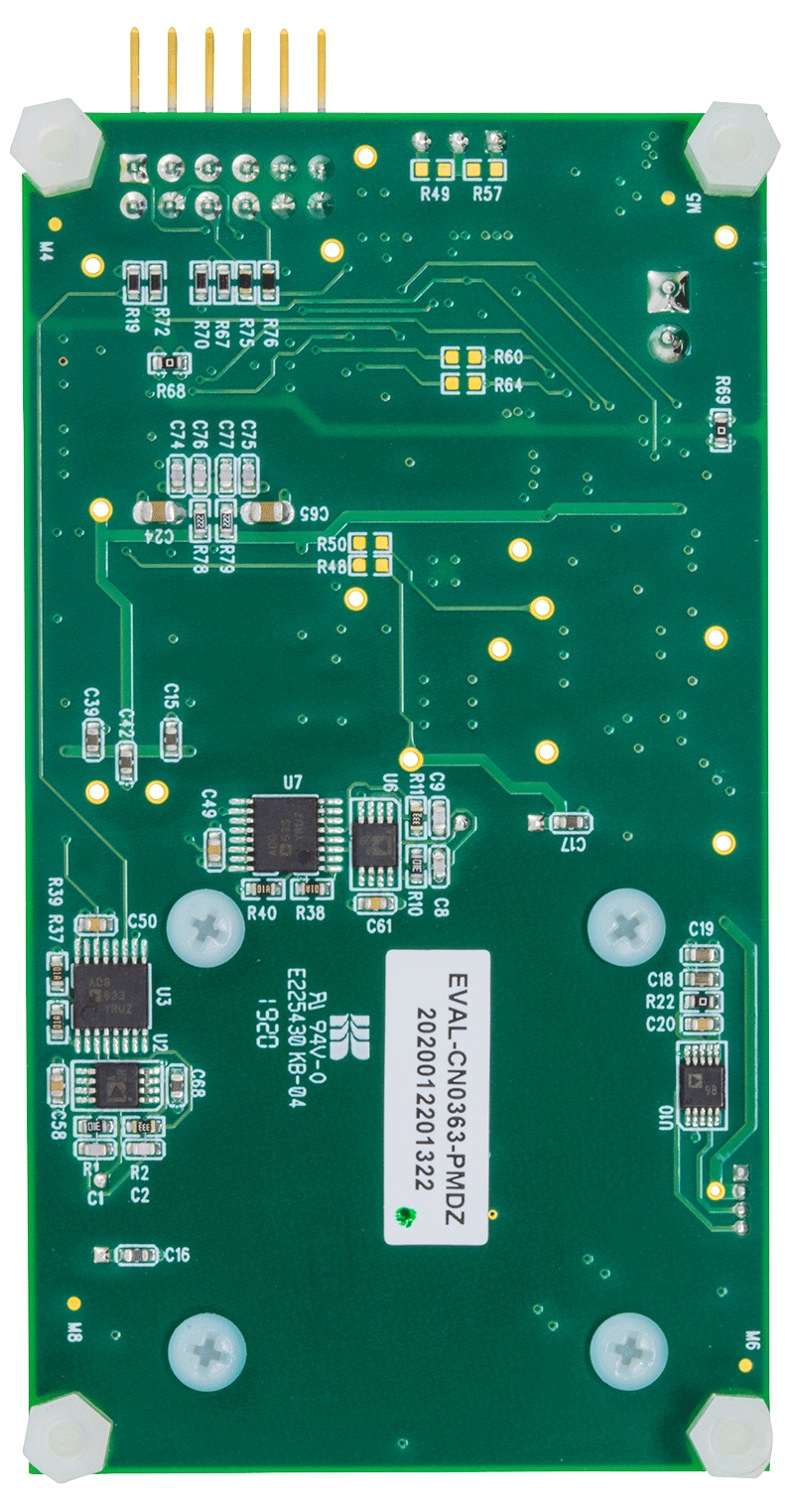

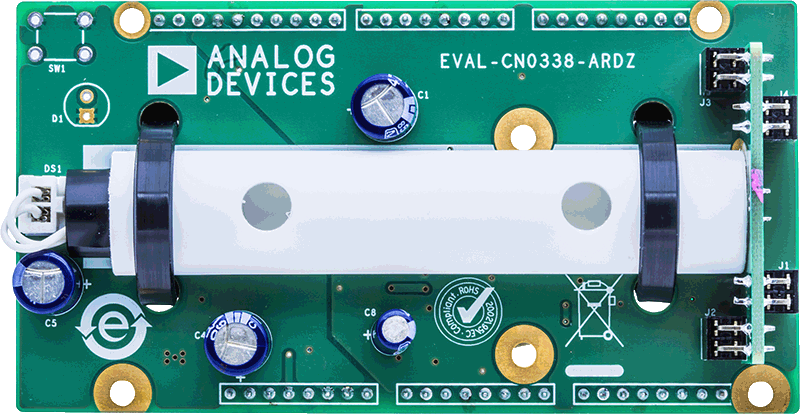

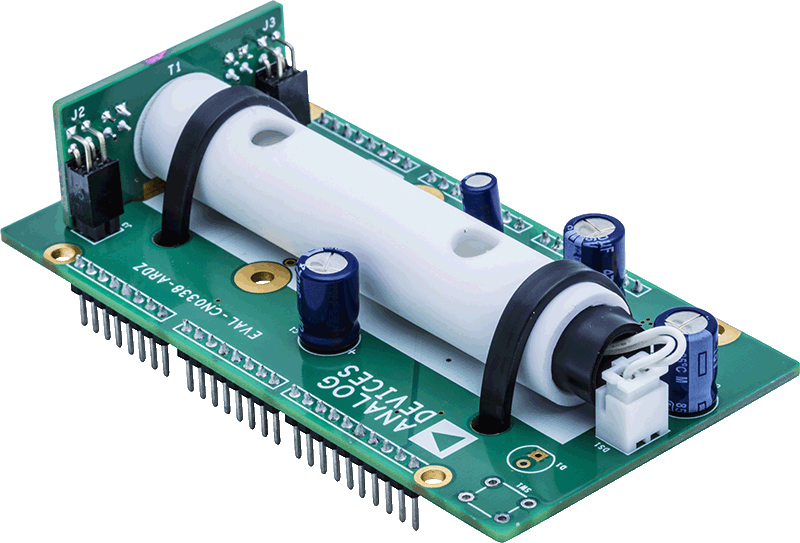

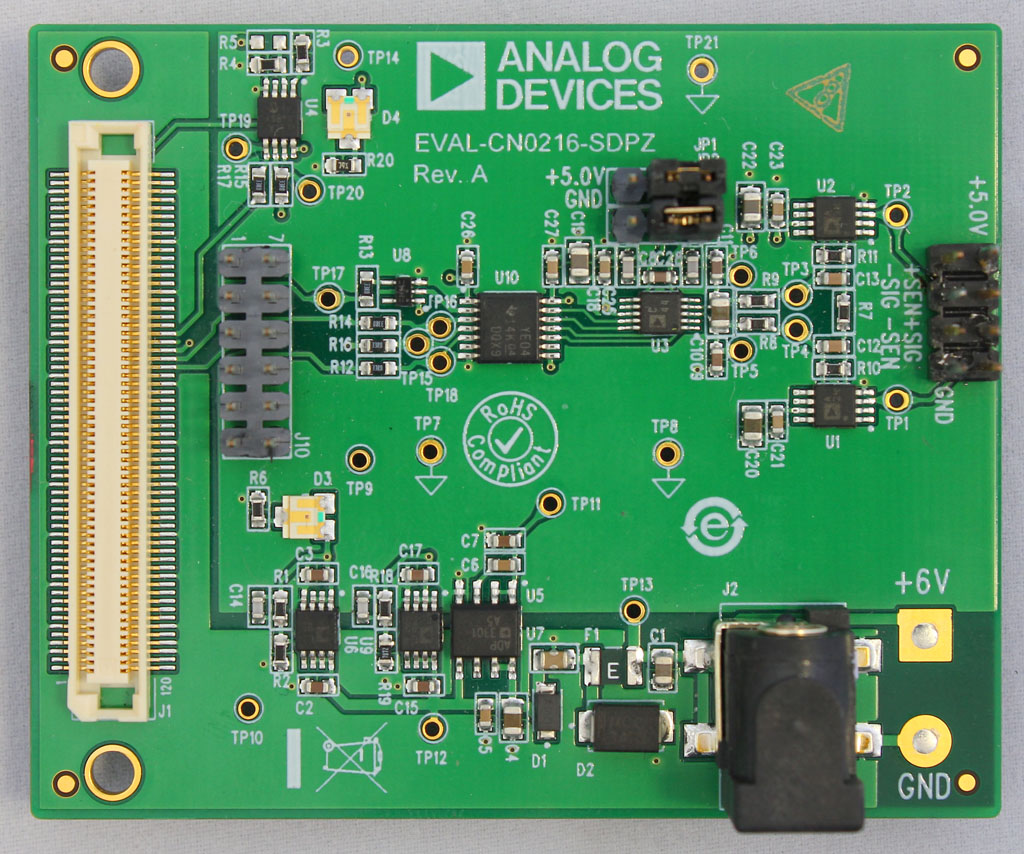

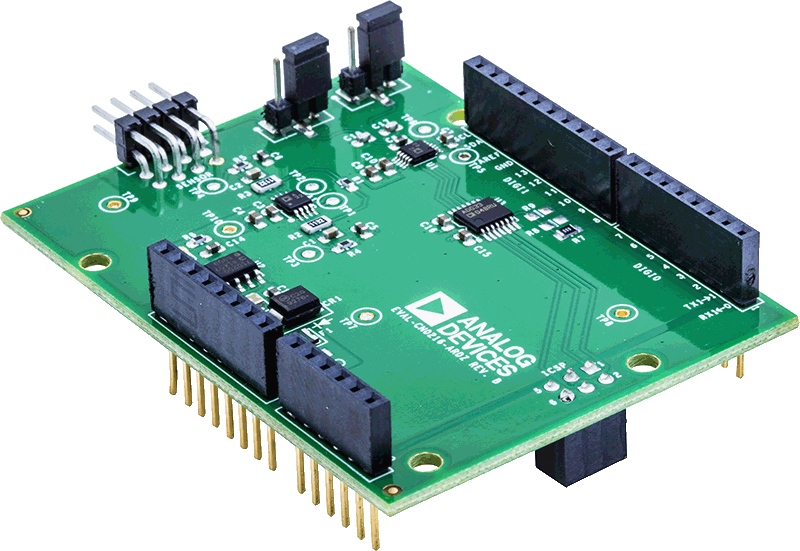

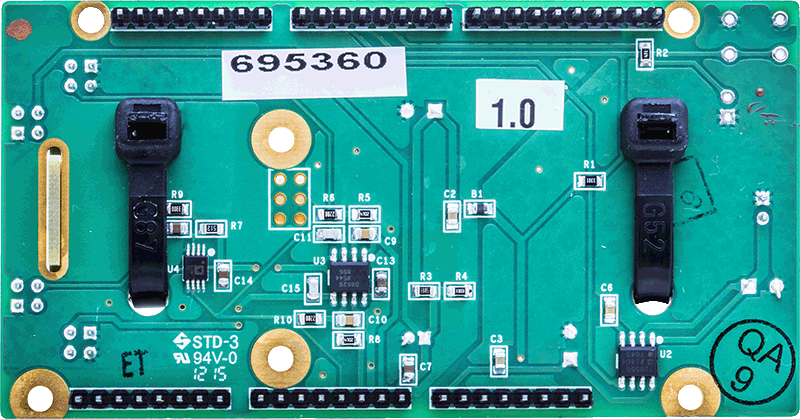

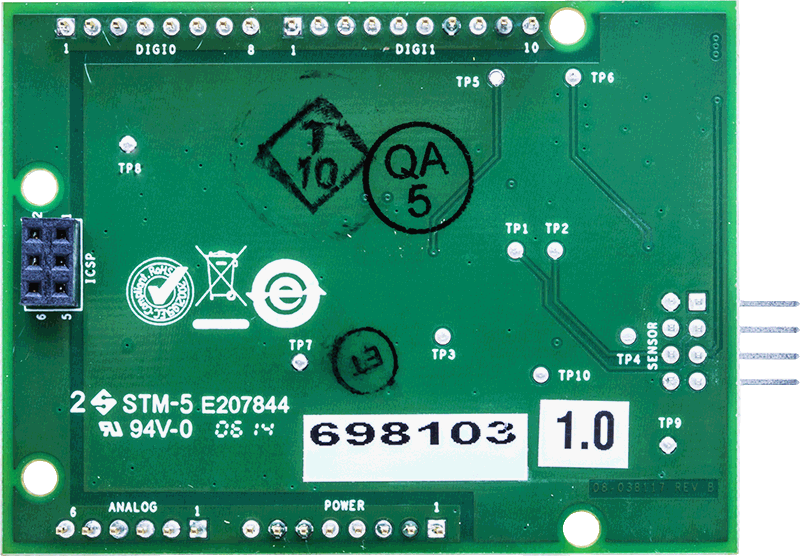

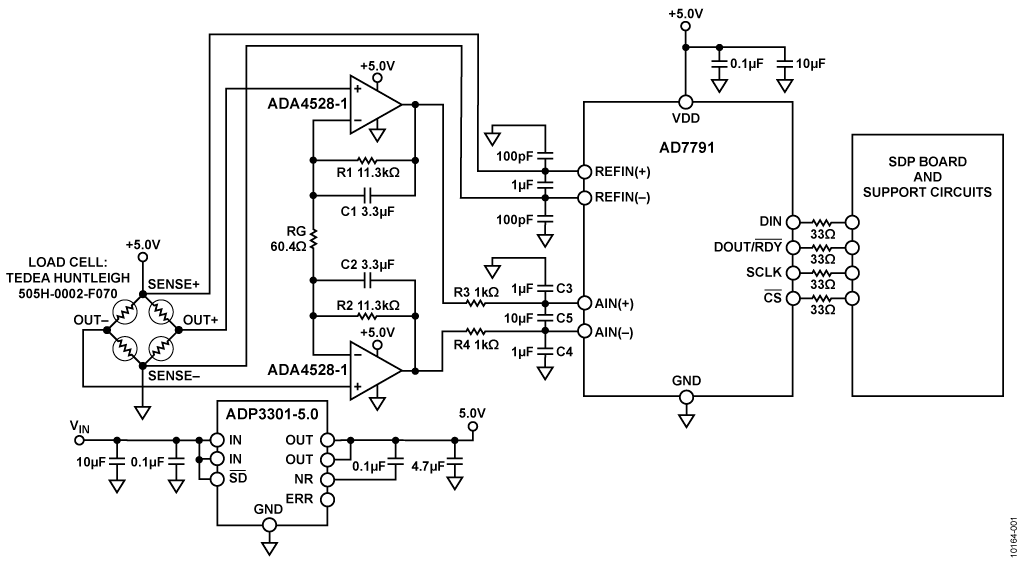

参考电路 (4)
