ADG819

0.5 Ω、CMOS、1.8 V至5.5 V、2:1多路复用器/单刀双掷开关,采用BBM开关动作

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品模型 6
特性
  • 低导通电阻:0.8 Ω最大值(125°C时)
  • 导通电阻平坦度:0.25 Ω (最大值)
  • +1.8 V至+5.5 V单电源供电
  • 载流能力:200 mA
  • 汽车应用温度范围:-40°C至+125°C
  • 轨到轨工作

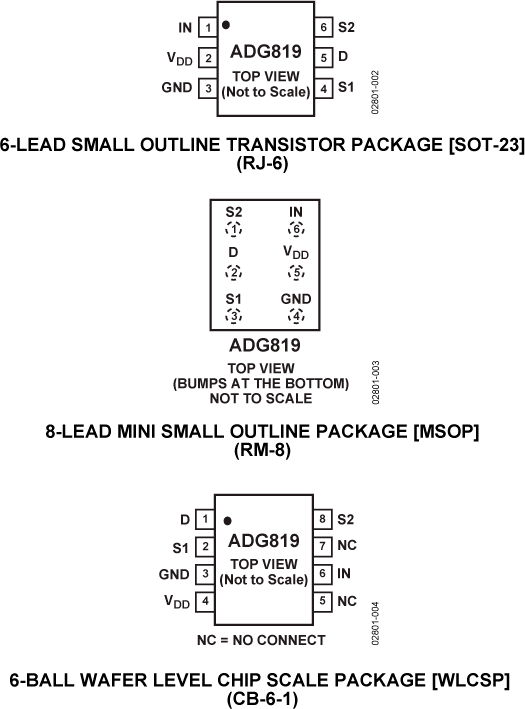

  • 6引脚SOT-23封装、8引脚µSOIC封装
    和6凸点MicroCSP(微芯片级封装)
  • 快速开关时间
  • 典型功耗:<0.01 μW
  • TTL/CMOS兼容型输入
  • ADG719 引脚兼容

更多细节
show more Icon

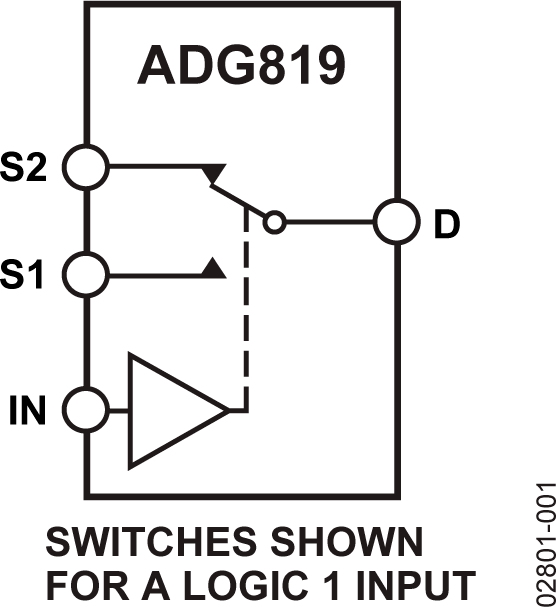

ADG819是一款单芯片CMOS单刀双掷(SPDT)开关,采用亚微米工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。它具有低功耗和+1.8 V至+5.5 V的工作电压范围,非常适合电池供电的便携式仪表应用。

接通时,ADG819的各开关在两个方向的导电性能相同。该器件为先开后合式,从而可防止开关通道时发生瞬时短路。 (如需先合后开式开关,请参考ADG820)

ADG819提供6引脚SOT-23、8引脚µSOIC和2x3阵列MicroCSP三种封装。该芯片只有2.18 mm x 1.14 mm大小,因此非常适合空间受限的应用。

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG819BCBZ-REEL7
  • HTML
  • HTML
ADG819BRMZ
  • HTML
  • HTML
ADG819BRMZ-REEL7
  • HTML
  • HTML
ADG819BRTZ-500RL7
  • HTML
  • HTML
ADG819BRTZ-REEL
  • HTML
  • HTML
ADG819BRTZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 27, 2009

- 09_0244

ADG819 metal and via mask change

ADG819BCBZ-REEL7

量产

ADG819BRMZ

量产

ADG819BRMZ-REEL7

量产

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL

量产

ADG819BRTZ-REEL7

量产

10月 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG819BRMZ

量产

ADG819BRMZ-REEL7

量产

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL7

量产

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

3月 27, 2019

- 18_0064

Bump Site Transfer and Qualification of Select 6L and 8L SOT23 Flip Chip on Lead Packages

4月 20, 2016

- 16_0021

Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages

2月 4, 2010

- 10_0009

Halogen Free Material Change for SOT_23 Products

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL

量产

ADG819BRTZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 27, 2009

- 09_0244

arrow down

ADG819 metal and via mask change

ADG819BCBZ-REEL7

量产

ADG819BRMZ

量产

ADG819BRMZ-REEL7

量产

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL

量产

ADG819BRTZ-REEL7

量产

10月 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG819BRMZ

量产

ADG819BRMZ-REEL7

量产

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL7

量产

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

3月 27, 2019

- 18_0064

arrow down

Bump Site Transfer and Qualification of Select 6L and 8L SOT23 Flip Chip on Lead Packages

4月 20, 2016

- 16_0021

arrow down

Addition of Amkor Philippines as Alternate Assembly Site for 5L,6L and 8L SOT23 Packages

2月 4, 2010

- 10_0009

arrow down

Halogen Free Material Change for SOT_23 Products

ADG819BRTZ-500RL7

量产

ADG819BRTZ-REEL

量产

ADG819BRTZ-REEL7

量产

软件和型号相关生态系统

评估套件 1

reference details image

EVAL-6SOT23

开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

zoom

EVAL-6SOT23

开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

特性和优点

  • 6引脚SOT-23评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件,这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。


器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K6),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。


相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考用户指南UG-948与数据手册。


工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

参考电路 1

Dual-Channel Colorimeter with Programmable Gain Transimpedance Amplifiers and Lock-In Amplifiers

带可编程增益跨阻放大器和数字同步检波功能的双通道色度计

zoomopens a dialog

CN0363

带可编程增益跨阻放大器和数字同步检波功能的双通道色度计

CN0363

参考设计

tooltip Info:参考设计
带可编程增益跨阻放大器和数字同步检波功能的双通道色度计

特性和优点

  • 双通道RGB色度计
  • 高灵敏度、低噪声跨导放大器
  • 可编程增益TIA
  • 数字同步检波
