概览
优势和特点
- 最低噪声自稳零放大器
- 低失调电压： 1 μV
- 输入失调漂移： 0.002 μV/°C
- 轨到轨输入和输出摆幅
- 5 V单电源供电
- 高增益、高共模抑制比(CMRR))和高电源抑制比(PSRR)： 130 dB
- 极低输入偏置电流： 100 pA（最大值）
- 低电源电流： 1.0 mA
- 过载恢复时间： 50 μs
- 无需外部元件
- 通过汽车应用认证
- 下载AD8629-EP数据手册 (pdf)
- 扩展温度范围： -55℃至+125℃
- 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/15607 DSCC图纸号
产品详情
这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性，采用2.7 V至5 V单电源供电（或 ±1.35 V至 ±2.5 V双电源供电）。
AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构，将低成本与高精度、低噪声特性融于一体,且无需外部电容。此外，AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。
AD8628/AD8629/AD8630的失调电压仅为1 µV，失调电压漂移小于0.005 ìV/°C，噪声仅为0.5 µV峰峰值（0 Hz至10 Hz），因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零，对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力，以降低输入偏置复杂度，并使信噪比达到最大。

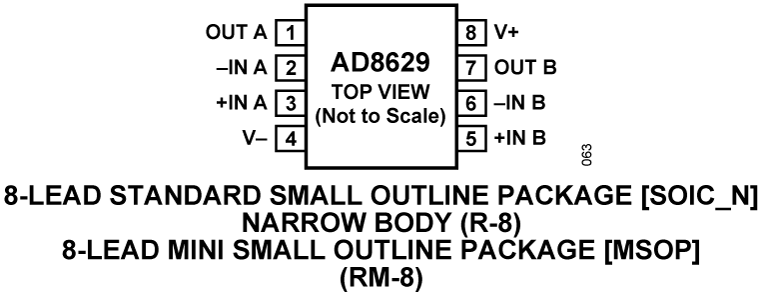

AD8628/AD8629/AD8630的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四路放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。有关汽车应用级产品的信息，请参考“订购指南”。
应用
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

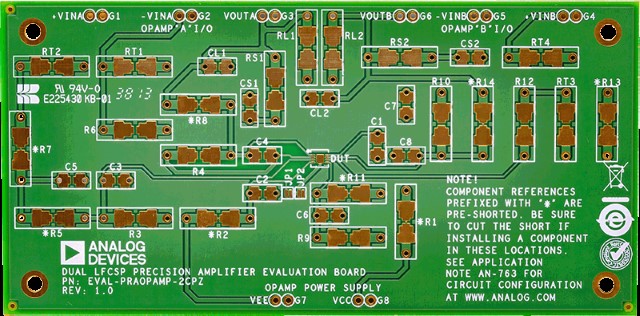

评估套件 (1)
