AD8628

零漂移、单电源RRIO运算放大器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 最低噪声自稳零放大器
  • 低失调电压: 1 μV
  • 输入失调漂移: 0.002 μV/°C
  • 轨到轨输入和输出摆幅
  • 5 V单电源供电
  • 高增益、高共模抑制比(CMRR)和高电源抑制比(PSRR):130 dB
  • 极低输入偏置电流: 100 pA(最大值)
  • 低电源电流: 1.0 mA
  • 过载恢复时间: 50 μs
  • 无需外部元件
  • 通过汽车应用认证
更多细节
show more Icon

这款放大器具有超低失调、漂移和偏置电流特性。AD8628/AD8629/AD8630均为宽带宽、自稳零放大器,具有轨到轨输入和输出摆幅以及低噪声特性,采用2.7 V至5 V单电源供电(或±1.35 V至±2.5 V双电源供电)。

AD8628/AD8629/AD8630可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构,将低成本与高精度、低噪声特性融于一体,且无需外部电容。此外,AD8628/AD8629/AD8630还大大降低了大多数斩波稳定放大器所具有的数字开关噪声。

AD8628/AD8629/AD8630的失调电压仅为1 µV,失调电压漂移小于0.005 μV/°C,噪声仅为0.5 µV p-p(0 Hz至10 Hz),因而适合不容许存在误差源的应用。这些器件在工作温度范围内的漂移接近零,对位置和压力传感器、医疗设备以及应变计放大器应用极为有利。许多系统都可以利用AD8628/AD8629/AD8630提供的轨到轨输入和输出摆幅能力,以降低输入偏置复杂度,并使信噪比达到较大。

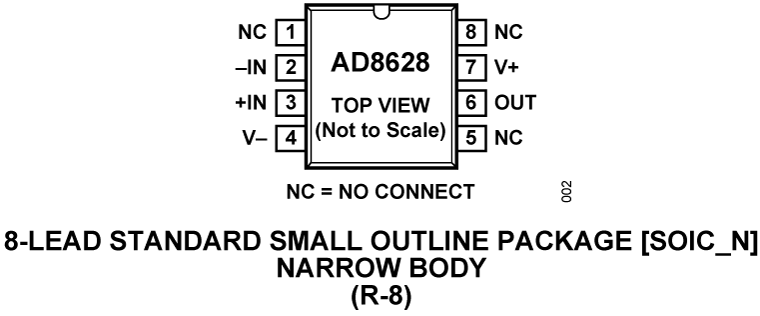

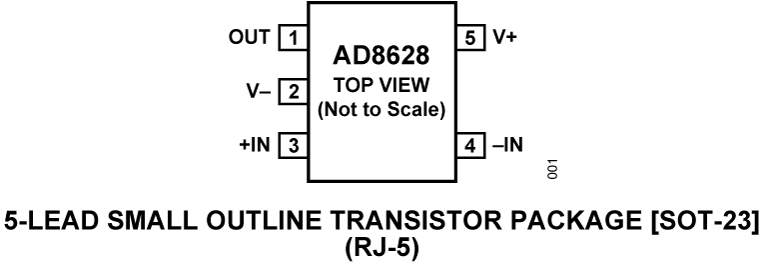

AD8628/AD8629/AD8630的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8628提供5引脚小型TSOT、5引脚SOT-23和8引脚窄体SOIC三种塑料封装。AD8629提供标准8引脚窄体SOIC和MSOP两种塑料封装。AD8630四通道放大器提供14引脚窄体SOIC和14引脚TSSOP两种塑料封装。有关汽车应用级产品的信息,请参考“订购指南”。

应用

  • 汽车传感器
  • 压力和位置传感器
  • 应变计放大器
  • 医疗仪器
  • 热电偶放大器
  • 精密电流检测
  • 光电二极管放大器
