ADG1608

量产

4.5 Ω RON、8通道、±5 V/+12 V/+5 V/+3.3 V多路复用器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 导通电阻：4.5 Ω（典型值）
  • 导通电阻平坦度：1 Ω
  • 连续电流最高达470 mA
  • 双电源供电：±3.3 V至±8 V
  • 单电源供电：3.3 V至16 V
  • 无需VL电源
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 16引脚TSSOP和16引脚、3 mm × 3 mm LFCSP封装

ADG1608/ADG1609均为单芯片CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG1608根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入之一切换至公共输出。ADG1609根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。设计本身具有低电荷注入特性，当开关数字输入时，可实现最小的瞬变。

这些开关具有低导通电阻特性，对于低导通电阻、低失真性能至关重要的数据采集和增益开关应用堪称理想解决方案。导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。

CMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪表。


应用
  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 继电器替代方案

    •
    ADG1608
    4.5 Ω RON、8通道、±5 V/+12 V/+5 V/+3.3 V多路复用器

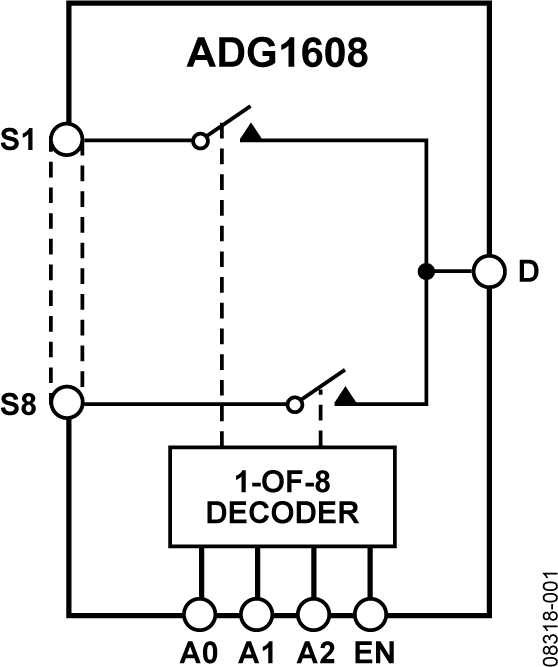

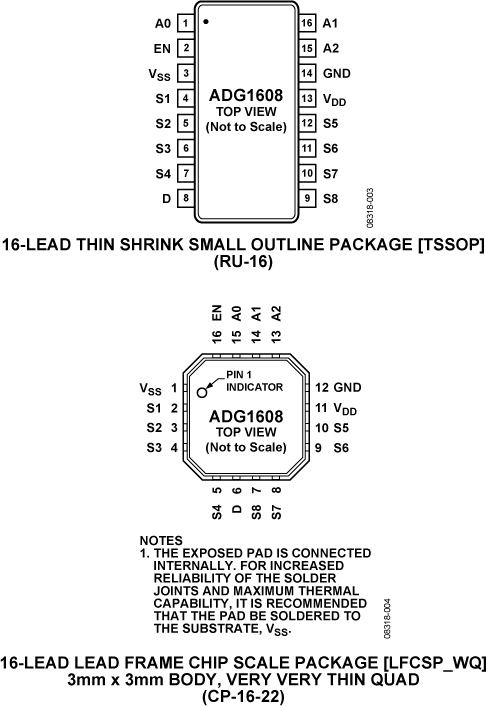

    ADG1608 Functional Block Diagram ADG1608 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    信息 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • ADG1608

    IBIS 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1
    EVAL-16TSSOP

    开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

    立即购买 更多内容

    特性和优点

    • 16引脚TSSOP评估板
    • 通过箝位轻松改用主器件
    • 通过镀金引脚连接器添加无源元件
    • 用于信号输入/输出的SMB连接器
    • 板上提供额外的空间以便支持原型制作

    产品详情

    EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

    16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

    相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
    EVAL-16TSSOP
    开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板
    EVAL-16TSSOPEBZ Image

    参考电路

    EVAL-CN0411-ARDZ Evaluation Board
    EVAL-CN0411-ARDZ Evaluation Board
    EVAL-CN0411-ARDZ Evaluation Board - Top View
    EVAL-CN0411-ARDZ Evaluation Board - Bottom View
    CN0411 参考设计

    用于水质监控的TDS测量系统

    查看参考设计详情

    特性和优点

    • 使用电导率测量TDS
    • 测量范围：1uS至1S
    • 使用标准BNC探针连接
    • 兼容Arduino尺寸
    CN0411
    用于水质监控的TDS测量系统
    EVAL-CN0411-ARDZ Evaluation Board
    EVAL-CN0411-ARDZ Evaluation Board - Top View
    EVAL-CN0411-ARDZ Evaluation Board - Bottom View
