ADG836

0.5 Ω、CMOS、1.65 V至3.6 V、双通道单刀双掷开关/2:1多路复用器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 导通电阻:0.5 Ω(典型值)
  • 导通电阻:0.8 Ω(最大值,125°C)
  • 工作电压:1.65 V至3.6 V
  • 汽车应用温度范围:–40°C至+125°C
  • 高载流能力:300 mA连续
  • 轨到轨开关工作
  • 快速开关时间:< 20 ns
  • 典型功耗:<0.1 μW
更多细节
show more Icon

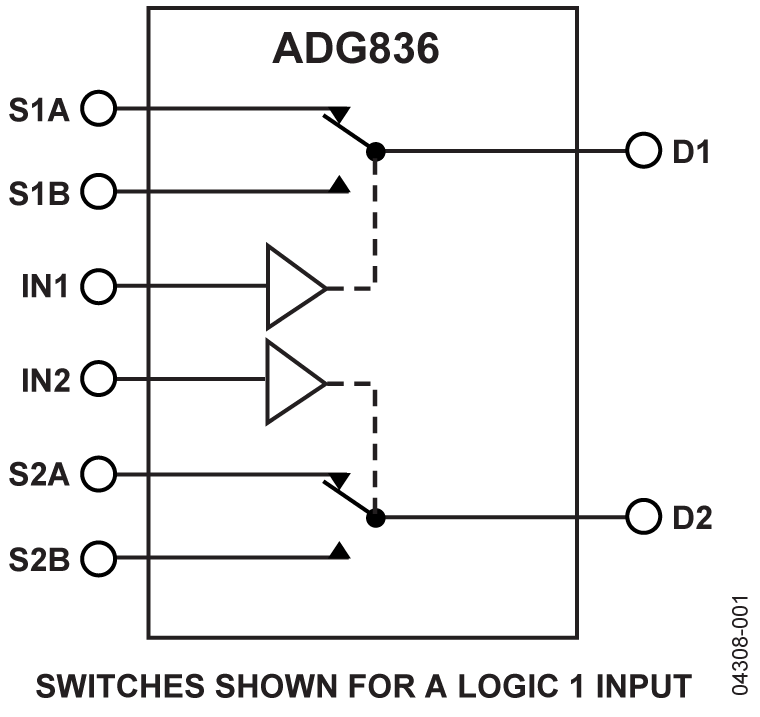

ADG836是一款低压CMOS器件,内置两个独立可选的单刀双掷(SPDT)开关。在整个温度范围内,该器件具有小于0.8 Ω的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。

接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。ADG836为先开后合式开关。

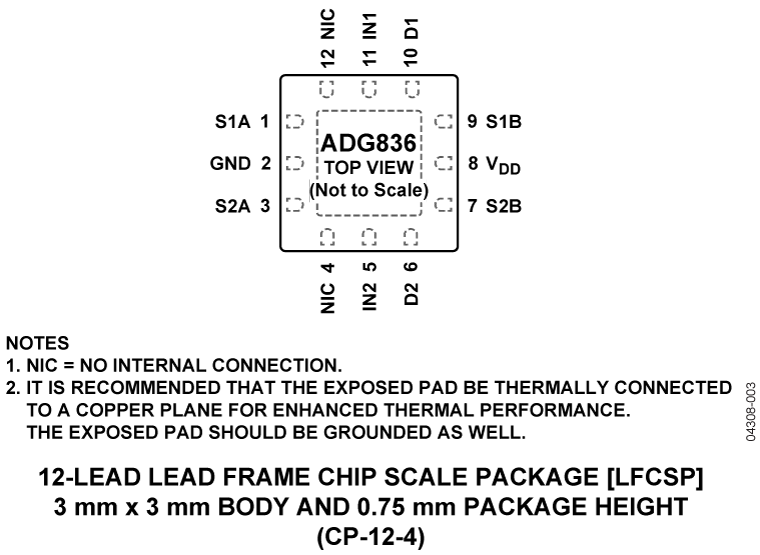

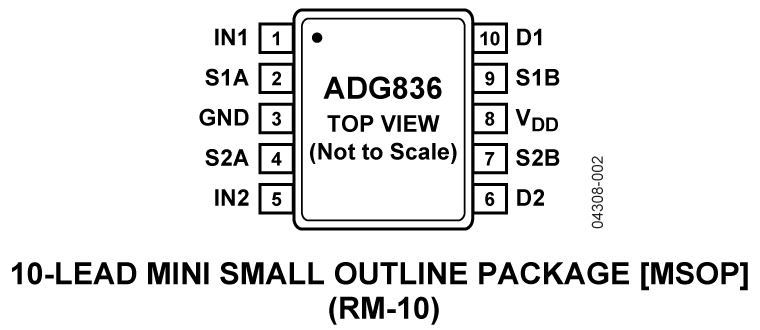

ADG836提供10引脚MSOP和3 mm x 3 mm、12引脚LFCSP两种封装。

产品聚焦
  1. 在整个工作温度范围(–40°C至+125°C)内,导通电阻小于0.8 Ω。
  2. 1.65 V至3.6 V单电源供电。
  3. 与1.8 V CMOS逻辑兼容。
  4. 高电流处理能力:300 mA连续电流(3.3 V)。
  5. 低总谐波失真加噪声(THD + N):0.02%(典型值)。
  6. 3 mm x 3 mm、LFCSP和10引脚MSOP两种封装。
应用
  • 蜂窝电话
  • PDA
  • MP3播放器
  • 电源路由
  • 电池供电系统
  • PCMCIA卡
  • 调制解调器
  • 音频和视频信号路由
  • 通信系统
