概览

优势和特点

  • 电源电压范围
    • 4.75V 至 36V (LTC2057)
    • 4.75V 至 60V (LTC2057HV)
  • 失调电压：4μV (最大值)
  • 失调电压漂移：0.015μV/ºC (在 -40°C 至 125°C 温度范围内的最大值)
  • 输入噪声电压
    • 200nVP-P，DC 至 10Hz (典型值)
    • 11nV/√Hz，1kHz (典型值)
  • 输入共模范围：V– – 0.1V 至 V+ – 1.5V
  • 轨至轨输出
  • 具稳定的单位增益
  • 增益带宽乘积：1.5MHz (典型值)
  • 摆率：0.45V/μs (典型值)
  • AVOL：150dB (典型值)
  • PSRR：160dB (典型值)
  • CMRR：150dB (典型值)
  • 停机模式

产品详情

LTC®2057 是一款高电压、低噪声、零漂移运算放大器，其可在 4.75V 至 36V 或4.75V 至 60V (对于 LTC2057HV) 的宽电源范围内提供精准的 DC 性能。失调电压和 1/f 噪声受到抑制，因而使得该放大器能实现 4μV 的最大失调电压和 200nVP-P (典型值) 的 DC 至 10Hz 输入噪声电压。LTC2057 的自校准电路可实现低失调电压温度漂移 (最大值为 0.015μV/ºC) 和零时间漂移。另外，此放大器还拥有 160dB 的卓越电源抑制比 (PSRR) 和 150dB (典型值) 的共模抑制比 (CMRR)。

LTC2057 提供了轨至轨输出摆幅和一个包括 V– 电源轨的输入共模范围 (V– – 0.1V 至 V+ – 1.5V)。除了低失调和低噪声之外，这款放大器还具有一个 1.5MHz (典型值) 的增益带宽乘积和 0.45V/μs (典型值) 的摆率。

宽的电源范围，再加上低噪声、低失调和卓越的 PSRR 和 CMRR 特性，使得 LTC2057 和 LTC2057HV 非常适合于高动态范围测试、测量和仪表系统。



应用

  • 高分辨率数据采集
  • 基准缓冲
  • 测试和测量
  • 电子衡器
  • 热电偶放大器
  • 应变仪
  • 低压侧电流检测
  • 汽车监视器和控制

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

参考资料

  • 查看全部 (10)
  • 数据手册 (1)
  • 可靠性数据 (1)
  • 应用笔记 (1)
  • 用户手册 (1)
  • 解决方案通报和手册 (1)
  • 产品选择卡 (2)

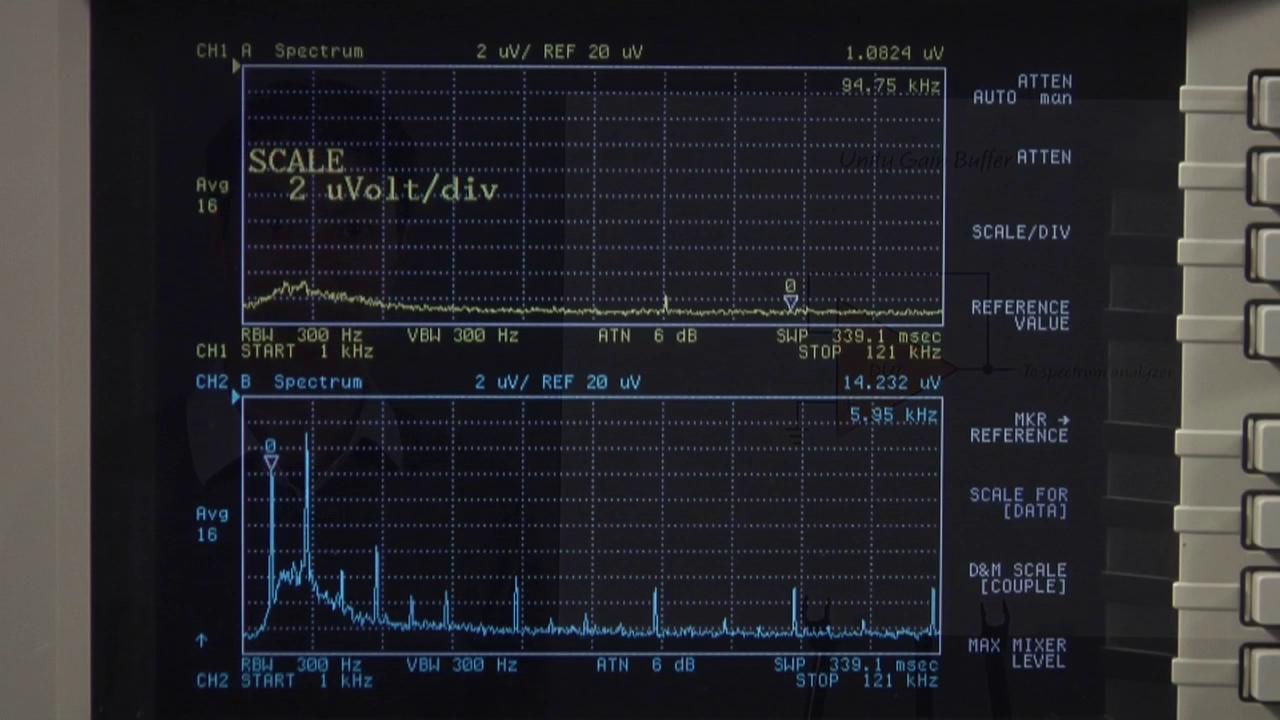

  • 视频 (1)
