概览
优势和特点
- 输入电压范围：2.3 V至5.5 V
- 输出电流：500 mA（最大值）
- 固定和可调输出电压版本
- 初始精度：1%
- 多达31种固定输出电压选项，范围从1.75 V至3.3 V
- 极低压差：130 mV
- 低静态电流：45 μA
- 低关断电流：< 1 μA
- 出色的PSRR性能：60 dB (100 kHz)
- 出色的负载/线路瞬态响应
- 针对1.0 μF小陶瓷电容进行优化
- 欲了解更多特性，请参考数据手册
产品详情
The ADP124/ADP125 均为低静态电流、低压差线性调节器，采用2.3 V至5.5 V输入电压工作，提供最高达500 mA的输出电流。驱动500 mA负载时压差仅为130 mV；低压差特性不仅可提高功效，而且能使器件在较宽的输入电压范围上工作。500 mA负载时静态电流低至210 μA，因此ADP124/ADP125非常适合电池供电的便携式设备使用。ADP124可提供1.75 V至3.3 V范围内的31种固定输出电压。ADP125是ADP124的可调版本，可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。ADP124/ADP125经过专门设计，利用1 μF小陶瓷输入和输出电容便可稳定工作，适合高性能、空间受限应用的要求。
ADP124/ADP125具有内部软启动功能，启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。这些器件采用8引脚裸露焊盘MSOP封装。与标准MSOP封装相比，裸露焊盘MSOP封装的热阻(θJA)更低。这使得ADP124/ADP125能够满足各种便携式应用的需要，同时可将结温升幅降至最小。
应用- 数码相机和音频设备
- 便携式电池供电设备
- 自动抄表(AMR)仪表
- GPS和定位管理单元
- 医疗仪器
- 负载点电源
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (2)
文档
应用笔记 (4)
解决方案通报和手册 (1)
软件代码及系统需求
工具及仿真模型
设计工具
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
这款专家级设计工具只需一分钟左右的时间就能产生定制的DC/DC转换器设计。用户提供5个输入，并选择优化目标：效率、PCB空间、成本或器件数量。输出为完整的原理图、材料清单(BOM)、效率图和性能摘要。这款工具为每个设计提供一份PDF概述文档和一个空白PCB，以帮助用户快速完成原型制作，验证设计目标。

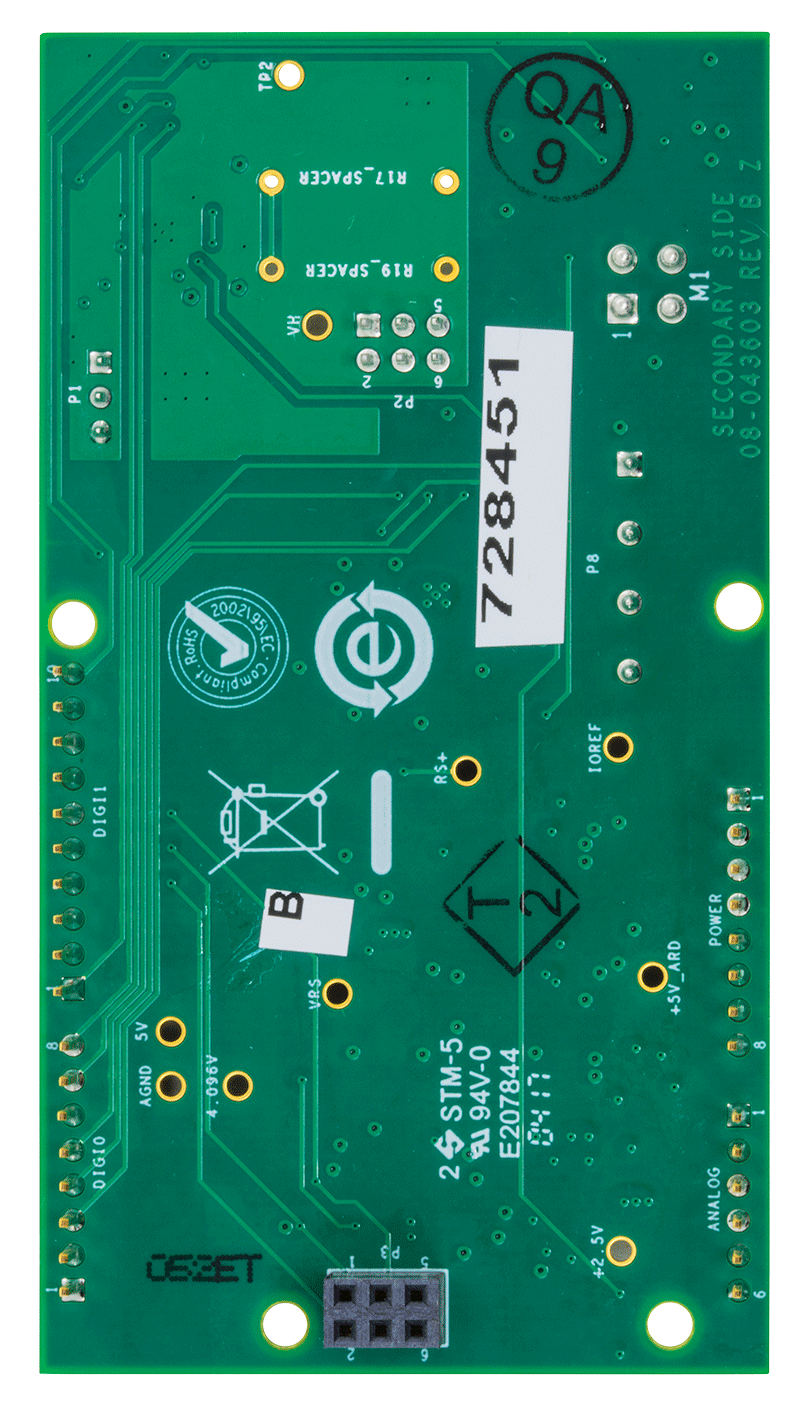

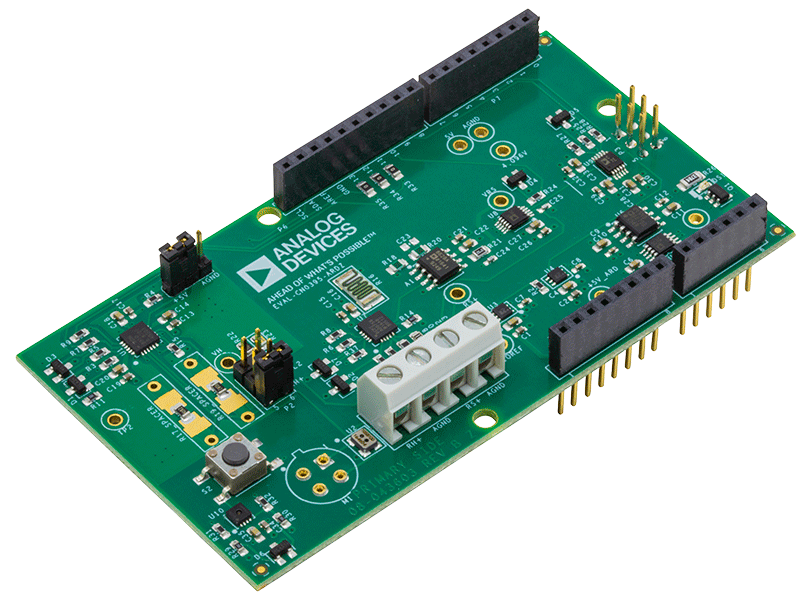

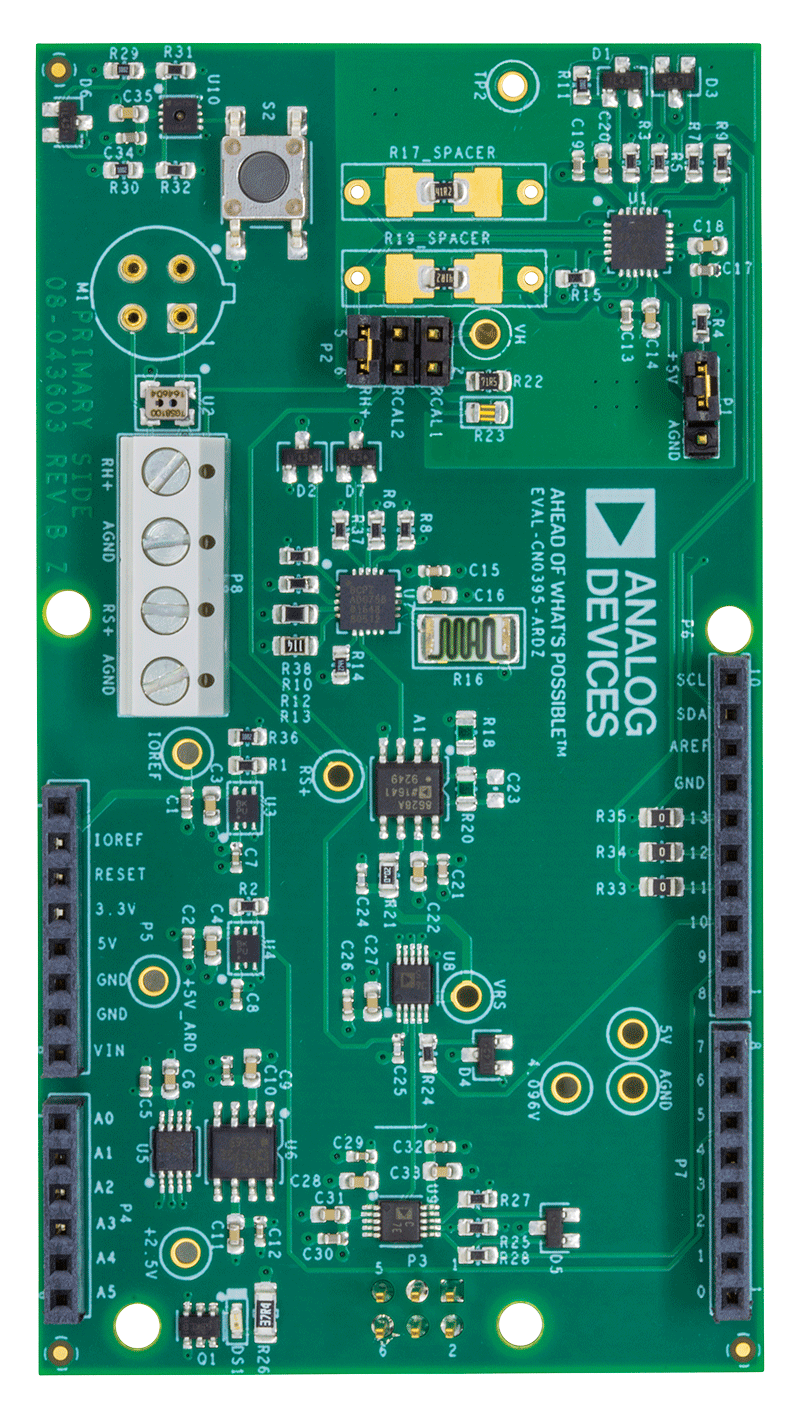

参考电路 (1)
