特性
- 低功耗
- 400 µW(100 kSPS,仅VDD)
- 700 µW(100 kSPS,总功耗)
- 16位分辨率、无失码
- 吞吐速率:100 kSPS/500 kSPS可选
- 积分非线性(INL):典型值±0.6 LSB,最大值±1.25 LSB
- 信纳比(SINAD):91.5 dB(10 kHz时)
- 总谐波失真(THD):-114 dB(10 kHz时)
- 伪差分模拟输入范围
- 0 V至VREF(VREF在2.5 V至5.5 V之间)
- 无流水线延迟
- 采用2.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
- 专有SPI/QSPI™/MICROWIRE™/DSP兼容串行接口
- 以菊花链形式连接多个ADC
- 10引脚MSOP和10引脚3 mm × 3 mm LFCSP(SOT-23尺寸)封装
- 宽工作温度范围:−40°C至+125°C
AD7988-1/AD7988-5是16位、逐次逼近型模数转换器(ADC),采用单电源VDD供电。AD7988-1提供100 kSPS吞吐量,AD7988-5则提供500 kSPS吞吐量。两者均为采用多功能串行接口端口的低功耗、16位采样ADC。在CNV上升沿,器件对IN+与IN-之间的模拟输入电压差进行采样,范围从0 V至VREF。基准电压(REF)由外部提供,并且可以独立于电源电压(VDD)。
SPI兼容串行接口还能够利用SDI输入,通过一组三线式总线将几个ADC以菊花链形式连结起来。它采用独立电源VIO,兼容1.8 V、2.5 V、3 V和5 V逻辑。
AD7988-1/AD7988-5采用10引脚MSOP封装或10引脚LFCSP (QFN)封装,工作温度范围为-40°C至+125°C。
应用
- 电池供电设备
- 低功耗数据采集系统
- 便携式医疗仪器
- 自动测试设备
- 数据采集
- 通信
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7988-1
文档
筛查
1 应用
数据手册
2
技术文章
6
HTML
HTML
HTML
HTML
HTML
HTML
应用笔记
4
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
教程 2
产品选型指南 1
参考电路 3
器件驱动器 1
技术书 1
模拟对话 2
视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD7988-1BCPZ-RL7 | 10-Lead LFCSP (3mm x 3mm) |
|
|
AD7988-1BRMZ | 10-Lead MSOP |
|
|
AD7988-1BRMZ-RL7 | 10-Lead MSOP |
|
- AD7988-1BCPZ-RL7
- 引脚/封装图-中文版
- 10-Lead LFCSP (3mm x 3mm)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD7988-1BRMZ
- 引脚/封装图-中文版
- 10-Lead MSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD7988-1BRMZ-RL7
- 引脚/封装图-中文版
- 10-Lead MSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
12月 8, 2014
- 14_0071
Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products
AD7988-1BCPZ-RL7
量产
1月 26, 2016
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD7988-1BRMZ
量产
AD7988-1BRMZ-RL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
12月 8, 2014
- 14_0071
Addition of STATS ChipPAC China as an Alternate Assembly Site for Select 3x3mm LFCSP Products
1月 26, 2016
- 15_0176
Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
AD7988-1BRMZ
量产
AD7988-1BRMZ-RL7
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
标准数字隔离器4 |
||||
量产 |
四通道数字隔离器(3/1通道方向性) |
|||
量产 |
小型、四通道、3.75 KV RMS数字隔离器(3/1通道方向性) |
|||
量产 |
5 kV RMS四通道数字隔离器 |
|||
量产 |
四通道数字隔离器,具有增强的系统级ESD可靠性 |
|||
串联基准电压源2 |
||||
量产 |
超低噪声XFET基准电压源,具有吸电流和源电流能力 |
|||
量产 |
超低噪声、高精度5.0V基准电压源 |
|||
低功耗运算放大器(≤ 1mA/放大器)1 |
||||
量产 |
2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器 |
|||
低输入偏置电流运算放大器(≤100 pA)3 |
||||
量产 |
36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器 |
|||
量产 |
30 V、80 MHz、低噪声、低偏置电流、JFET运算放大器 |
|||
量产 |
精密、低输入偏置电流、宽带宽JFET单通道运算放大器 |
|||
低噪声运算放大器(≤ 10nV/√Hz)2 |
||||
推荐新设计使用 |
1 NV/√HZ、低功耗、轨到轨输出放大器 |
|||
推荐新设计使用 |
1 nV/√Hz、低功耗运算放大器 |
|||
高速运算放大器(带宽 ≥ 50MHz)2 |
||||
推荐新设计使用 |
3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器 |
|||
推荐新设计使用 |
3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器 |
|||
精密运算放大器 (Vos<1mV且TCVos<2uV/C)5 |
||||
推荐新设计使用 |
0.2 µV/°C 失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器 |
|||
推荐新设计使用 |
双通道、0.2 µV/°C失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器 |
|||
量产 |
低功耗、低噪声、低失真、轨到轨输出放大器 |
|||
量产 |
双通道、低功耗、低噪声、低失真、轨到轨输出放大器 |
|||
量产 |
精密、低噪声、轨到轨输入输出、CMOS运算放大器(双路) |
部分模型 | 产品周期 | 描述 |
---|---|---|
推荐新设计使用 |
16位、500 ksps、集成数据采集系统 |
|
推荐新设计使用 |
16 位 2 MSPS/1 MSPS/500 kSPS 精密伪差分 SAR ADC |
找不到您所需的软件或驱动?
申请驱动/软件评估套件 2
EVAL-AD7988-5
AD7988-5 评估板
产品详情
EVAL-AD7988-5SDZ是用于AD7988-5的全功能评估套件。该评估板能够以独立模式工作,或者与EVAL-SDP-CB1Z系统开发平台配合使用。与系统开发平台配合使用时,用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记,其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。在独立模式下工作时,建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。
资料

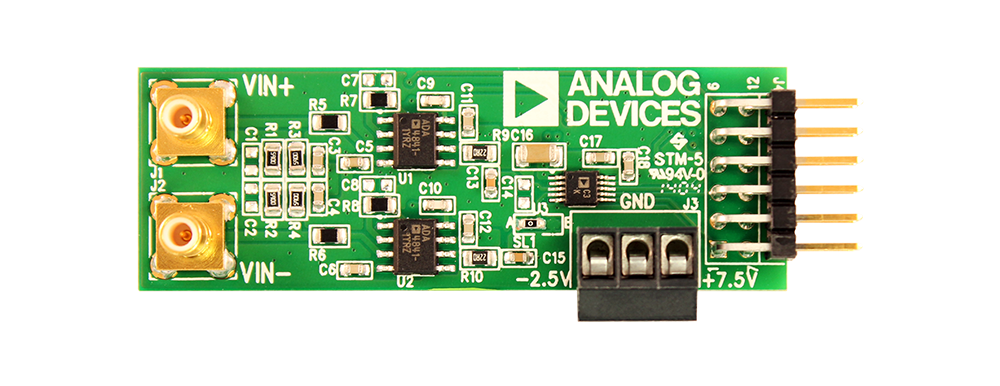

EVAL-AD7988-1-PMDZ
16 位、100 kSPS PulSAR® ADC PMOD 评估板
产品详情
兼容 PMOD 的评估/原型板是一种小型、低成本的模数转换选件。进行原型制作时,该开发板与您最喜欢的具有 SPI PMOD 外设连接器的 MCU 或 FPGA 开发板一起使用。直接的电气和物理连接将使您能够快速开发系统软件。
通过使用系统演示平台 (EVAL-SDP-CB1Z) 和转接板 (SDP-PMD-IB1Z),该板还可以作为评估板进行操作。在与系统演示平台一起使用时,提供了 LabView 软件 GUI,使用户能够对 ADC 的性能进行分析。
资料
工具及仿真模型 1
IBIS 模型 2
参考电路 3
CN0255
16 位、100 kSPS 单电源低功耗数据采集系统
CN0395
适用于室内空气质量监测的挥发性有机化合物检测器
CN0306
针对高达 1 kHz 低于奈奎斯特频率输入信号优化的16 位、100 kSPS 低功耗数据采集系统
